电机配套橡胶减震座背模结构设计

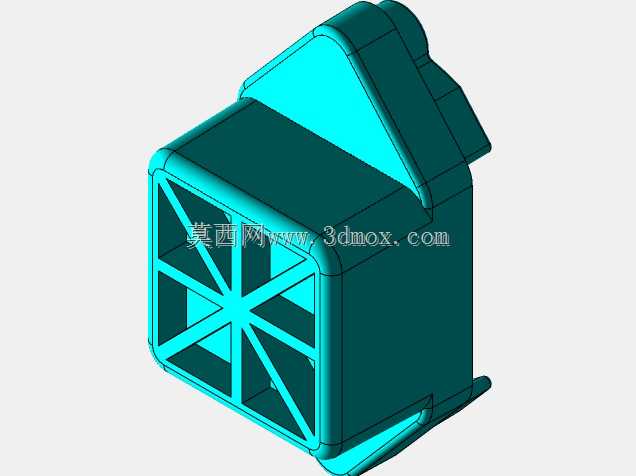

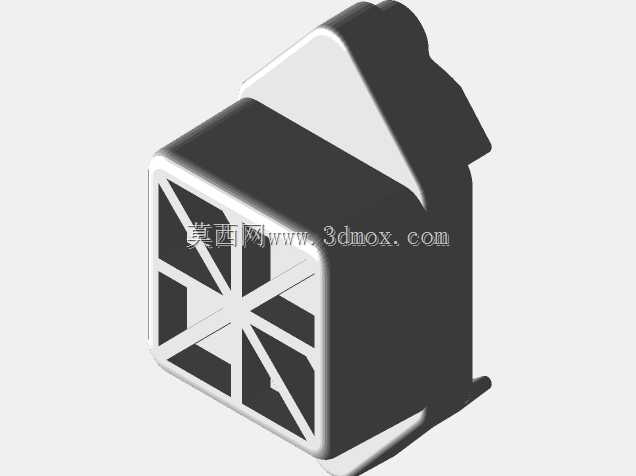

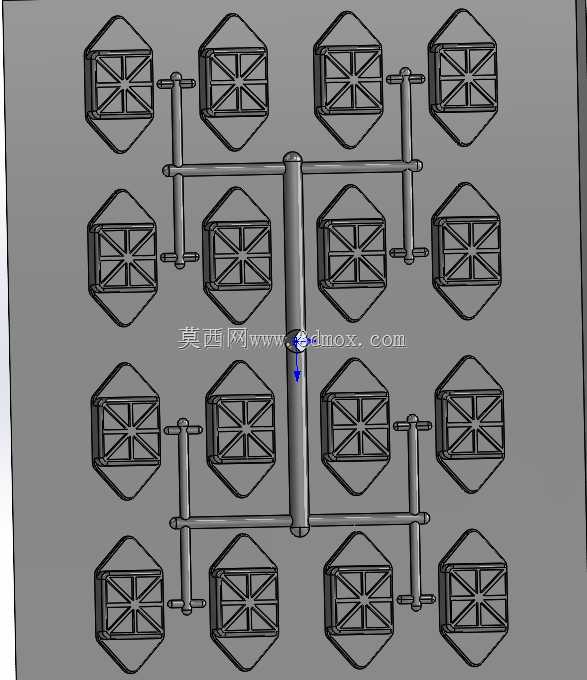

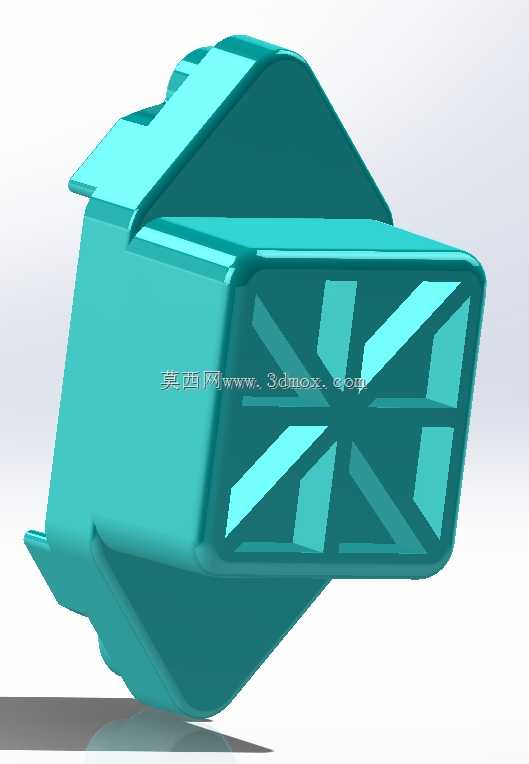

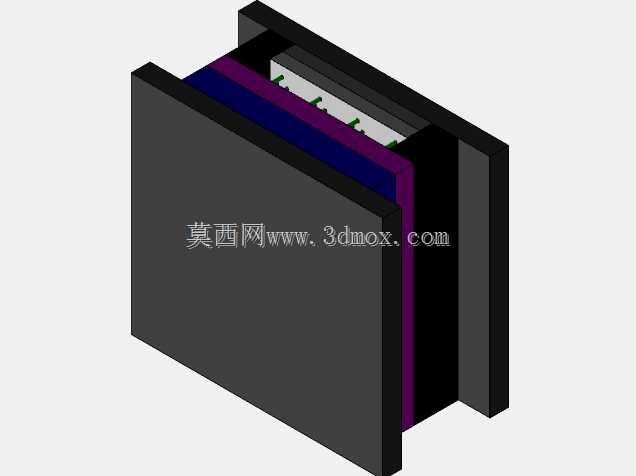

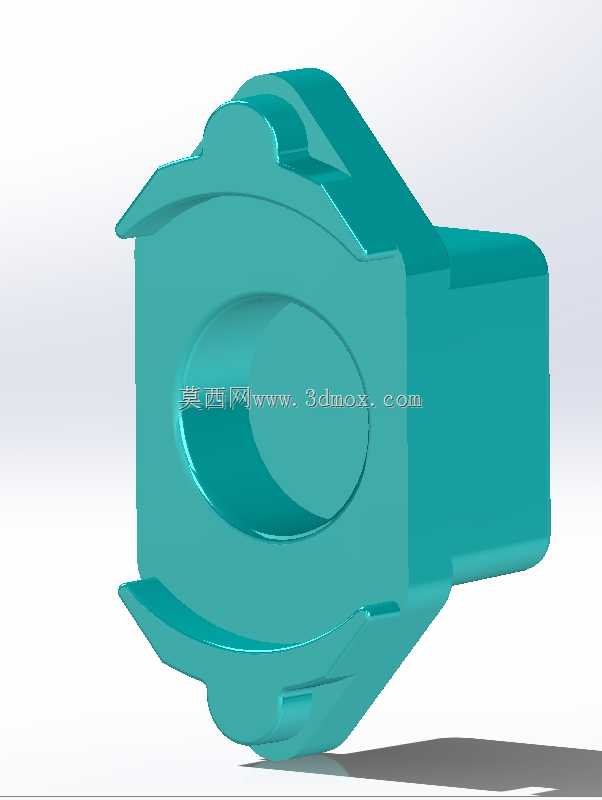

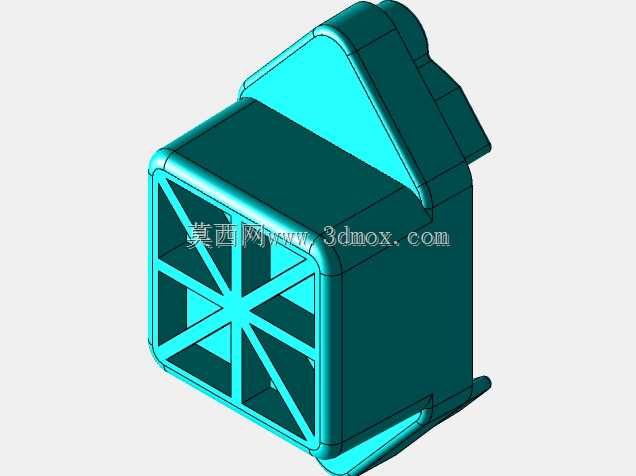

这款橡胶座背模是对应电机减震安装橡胶支座的成型模具核心构件，主要服务于中小型电机的装配配套场景，覆盖工业驱动电机、家电配套电机、车用辅助电机等多个领域的橡胶配件生产环节。在电机实际运行过程中，转子高速转动会产生持续的径向与轴向振动，若电机与安装基座直接刚性连接，振动不仅会产生传导噪音，还会长期磨损安装接触面，甚至导致连接螺栓松动、电机轴对中偏移，缩短电机整体使用寿命，而通过该模具成型的橡胶支座，正是垫设在电机壳体与安装基座之间的核心缓冲部件，能够有效吸收电机运行产生的高频振动，阻断振动向安装基体的传导路径，同时补偿安装面的微小形位公差，提升电机装配的贴合度。从产品功能特性来看，该背模成型的橡胶座带有米字形加强筋结构，这种结构设计并非单纯的造型考量，而是在保证橡胶件整体弹性形变能力的前提下，通过筋条的分布提升支座的径向抗剪切能力，避免电机长期运行过程中橡胶座出现侧向蠕变偏移，同时筋条之间的镂空区域可以预留橡胶受压形变的容纳空间，防止橡胶长期过度挤压出现永久变形，延长橡胶件的更换周期。在设计思路层面，该背模充分考虑了橡胶硫化成型的工艺特性，模腔边缘做了平滑的圆角过渡，避免橡胶充模时出现应力集中导致的缺胶、毛边过厚问题，模腔内部的筋条槽位做了微小的脱模斜度处理，既保证成型后橡胶件的尺寸精度，又能降低脱模时的拉扯损伤，提升成品合格率。从安装边界来看，该模具成型的橡胶座整体为方型带定位凸边结构，适配常规脚座安装式电机的安装孔位间距，背部的卡扣结构可以直接卡入电机壳体的预设卡槽内，不需要额外的粘接工序，装配时可以直接对位压入，安装效率更高，同时凸边结构可以限制橡胶座受压后的侧向位移，保证长期使用过程中缓冲位置不发生偏移，适配的电机单脚安装载荷覆盖常规0.5kW到7.5kW区间的通用电机使用需求，能够满足大部分工业场景下电机的减震安装要求。
