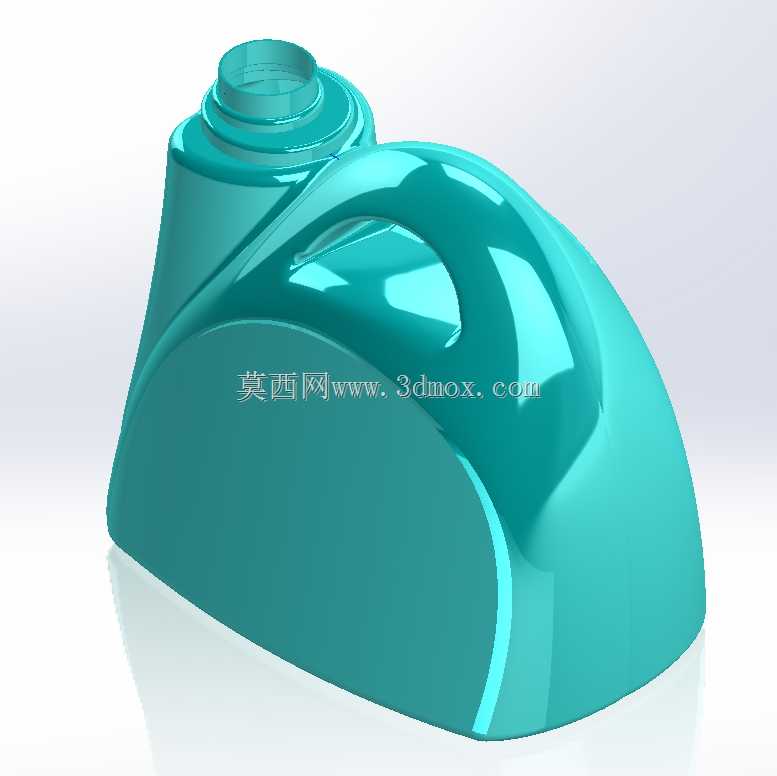

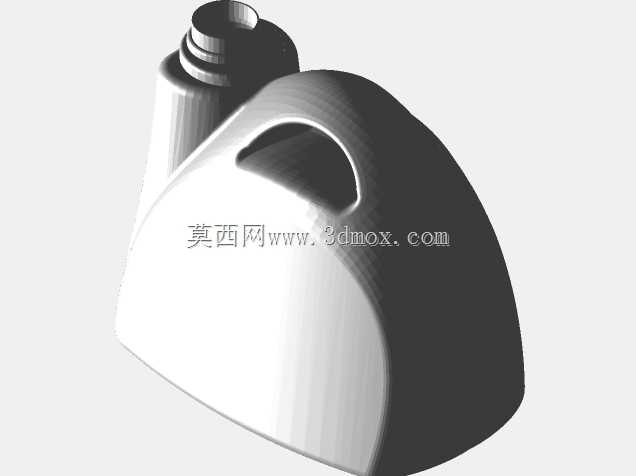

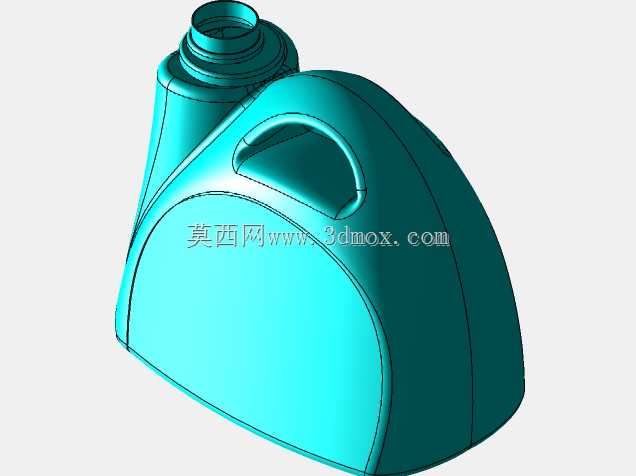

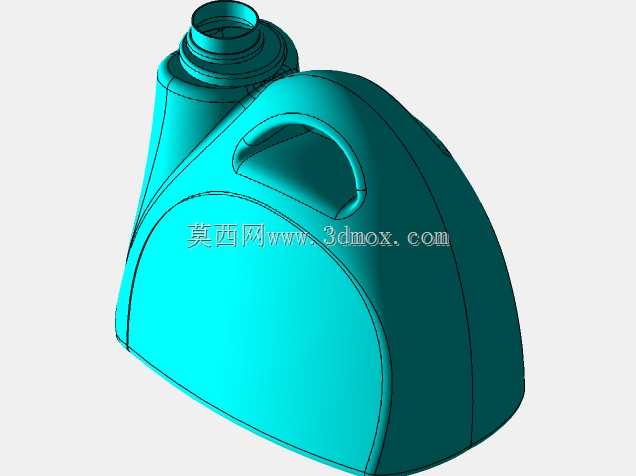

带集成提手的流线型塑料盛装壶结构设计

　　这款盛装壶的结构设计，首先围绕日常液体盛装、倾倒的实际使用场景展开，壳体采用大弧度流线型曲面过渡，没有生硬的直角棱边，既能够降低注塑成型过程中应力集中导致的翘曲变形风险，也能在日常挪动、倾倒时减少磕碰剐蹭带来的壳体损伤，同时曲面造型在液体灌装时可以引导液体沿内壁流动，减少灌装过程中的液体飞溅问题。顶部的螺纹瓶口采用标准口径设计，能够匹配通用规格的旋盖，保证密封性能，瓶口与壶身的过渡段做了加厚处理，在旋紧瓶盖时可以承受足够的扭矩，不会出现瓶口开裂的问题。

　　集成式提手与壶身上部曲面做了一体化融合设计，提手的内圈弧度贴合成年人手掌握持的自然弯曲形态，握持边缘做了圆角过渡，长时间拎取盛装满液体的壶体时不会出现硌手的问题；提手与壶身的连接位置做了渐变加厚的加强筋结构，不需要额外增设独立的提手配件，既减少了装配工序，也能避免长期使用后提手连接位置出现断裂的情况。壶身底部做了平整的支撑面设计，支撑边缘做了小幅度的外扩，放置在平面上时能够保证足够的稳定性，即使受到轻微的侧向碰撞也不容易倾倒；底部的边角位置做了微小的圆角处理，在注塑脱模时能够顺利顶出，同时日常放置时不会刮伤接触的台面。

　　从安装与使用边界来看，壶身整体的最大外轮廓尺寸适配常规家用置物架、储物柜的层板间距，放置时不会出现尺寸超限无法放入的问题；壶身的壁厚采用渐变设计，受力较大的提手连接位置、瓶口位置、底部支撑位置壁厚稍厚，壶身中部的曲面位置壁厚均匀，既能够保证整体结构强度满足盛装额定容量液体的承重要求，也能控制整体的材料用量，降低单件产品的原料成本。倾倒液体时，壶身上部的曲面弧度能够引导液体形成稳定的流出柱体，不会出现液体沿壶身外壁流淌的挂壁问题，提手的位置设计在壶体重心的正上方，拎取时壶身能够自然保持平衡，倾倒时只需要施加很小的翻转力就能控制液体的流出速度，操作手感顺畅。壳体的外表面没有多余的凸起结构，后续做表面印刷标识时能够获得足够的平整附着面，标识粘贴或者印刷后不容易出现起翘脱落的问题。
