传感器掩蔽工装四工位定位治具

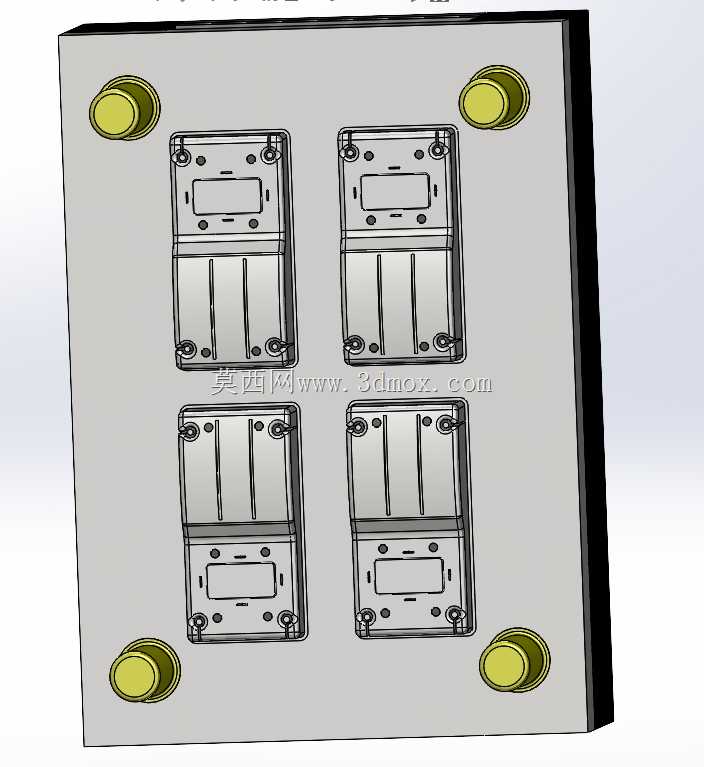

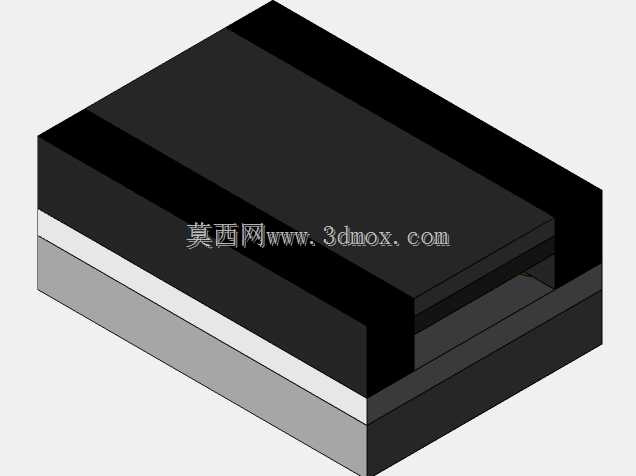

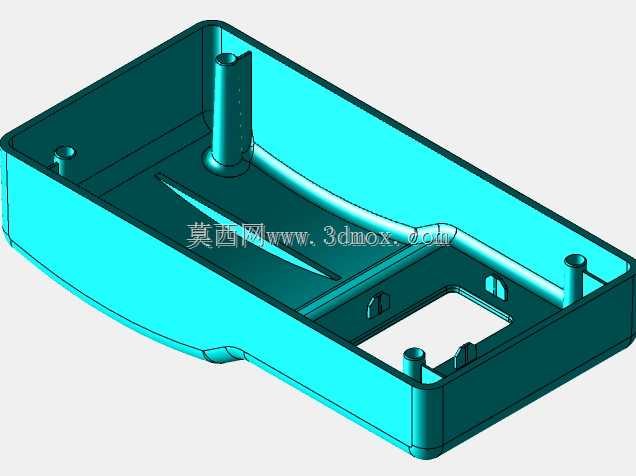

　　这套掩蔽工装主要面向传感器装配、点胶、喷涂、检测或焊接前的局部遮蔽工序，核心作用是把四个工件稳定固定在同一块基板上，并通过周边定位元件快速建立重复定位基准。现场使用时，操作人员可将传感器壳体或半成品按型腔方向放入，依靠轮廓边界限制横向窜动，再配合压板、磁吸或快压机构完成锁紧，从而在批量作业中减少单件找正时间。四腔并列布局适合小尺寸矩形壳体类零件，一次装夹即可完成多件相同工序，便于配合半自动点胶台、等离子处理台、视觉检测工位或小型固化线使用。基板四角设置的圆形定位销或衬套，承担工装与设备台面之间的基准传递功能。其位置通常按设备台面孔距设计，使工装更换后无需重新校准坐标系；对于需要频繁换型的产线，

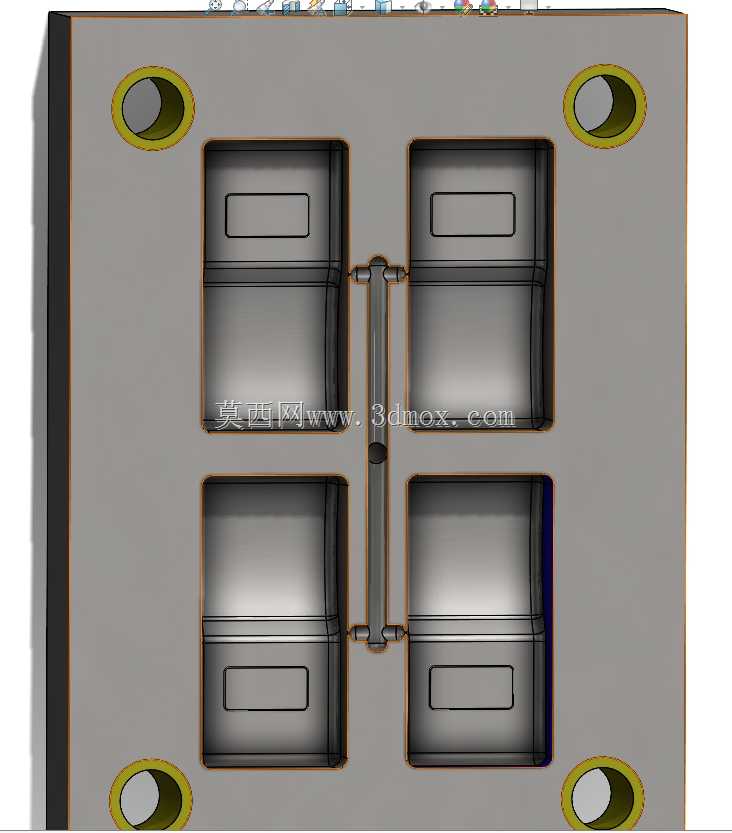

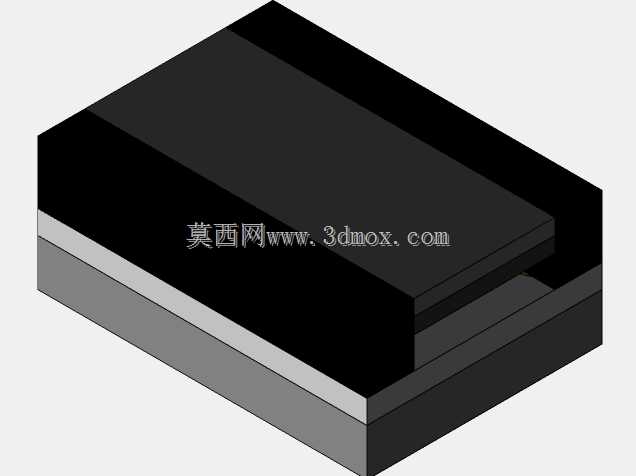

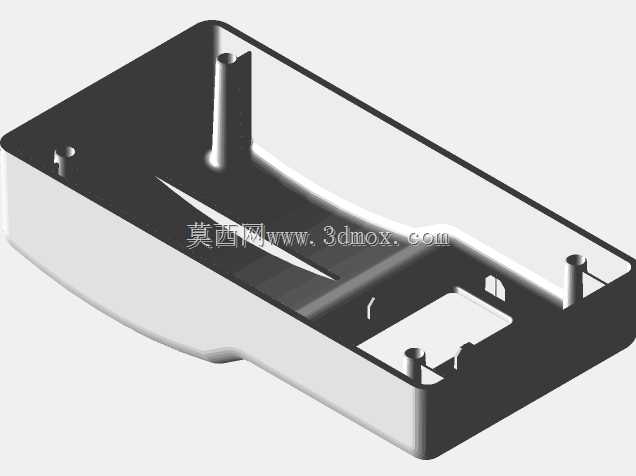

　　这种边界清晰的定位结构能够把换装误差控制在较小范围内，并降低操作工对经验的依赖。从结构思路看，模型重点不在复杂运动机构，而在型腔、避让区和安装边界的协调。每个工件型腔外侧保留了螺钉孔、凸台和局部凹槽的对应形状，既能防止放反，也能让遮蔽区域与非遮蔽区域分界明确。中部和边缘留出的贯通槽、缺口主要用于取放、排气、漏液或观察工件状态，避免胶液、涂层或清洗液在型腔内积存。外形方面，工装板呈矩形板式结构，厚度方向需要兼顾刚性与操作重量。四角定位元件突出于板面，安装时应确认其外径与设备台面衬套内径匹配，并核对对角线孔距。工件型腔之间的间距决定了机械手或人工取放的操作空间，过窄会增加吸盘或夹爪干涉风险，过宽则会降低台面利用率。

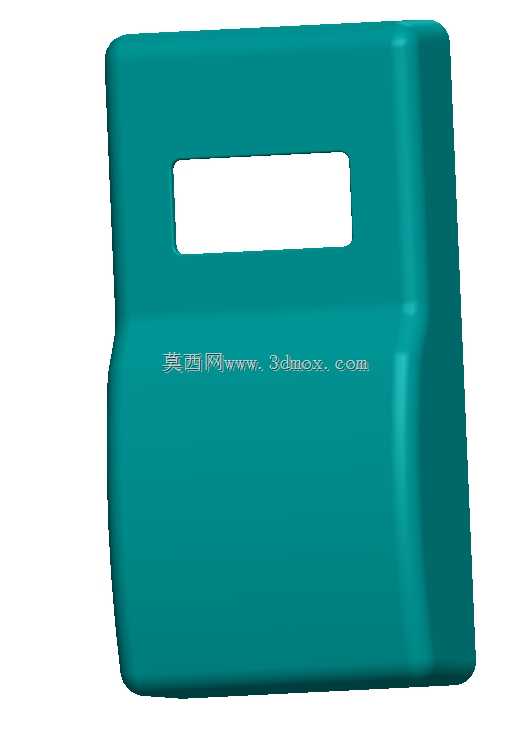

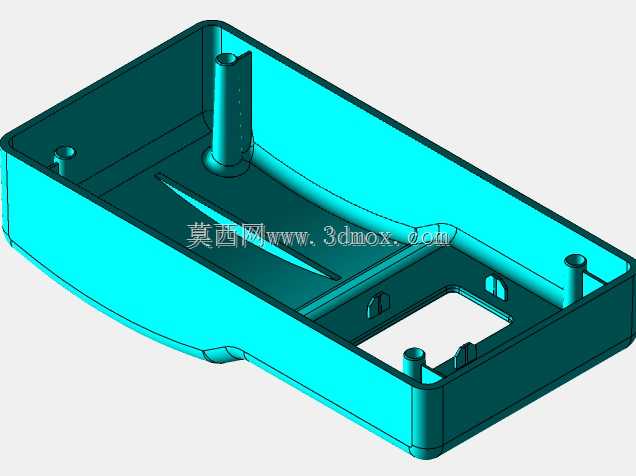

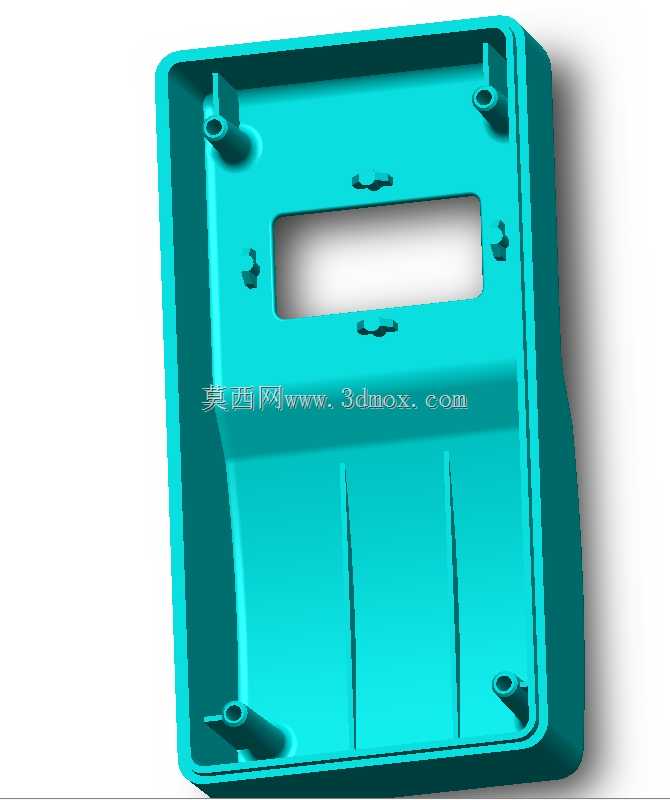

　　板边预留的黑色条带区域可用于安装密封条、耐磨片或标识片，底部则应保持平整，以保证真空吸附或平台支撑时接触充分。在实际选型或建模时，应先核对传感器壳体的长宽高、倒扣位置和需要掩蔽的窗口区域，再反向确定型腔深度与压紧点。若后续要接入自动线，还需把工装总厚度、定位销高度、四角安全间隙以及传感器取放方向纳入设备干涉检查。该结构对同类矩形电子外壳的遮蔽、定位和多工位同步加工具有较好的参考价值。
