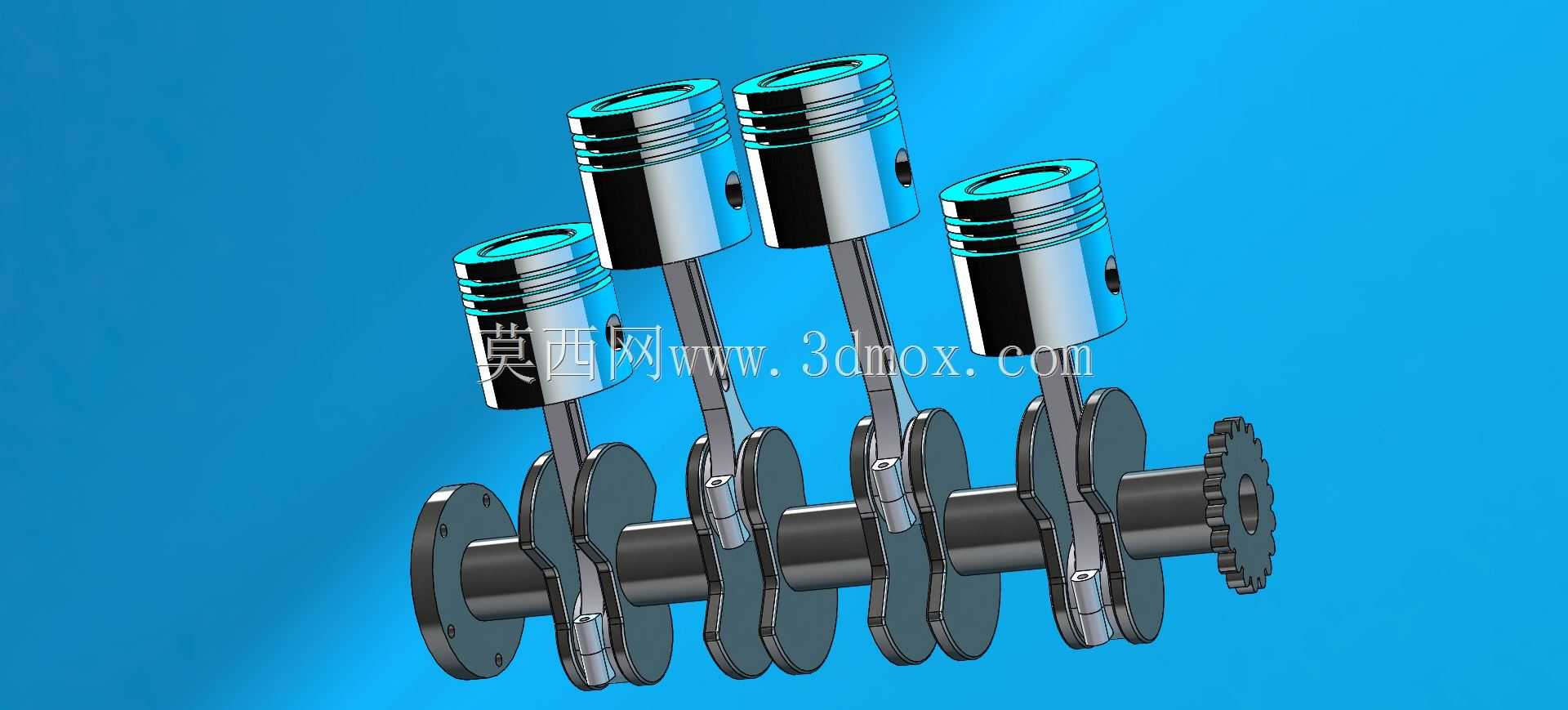

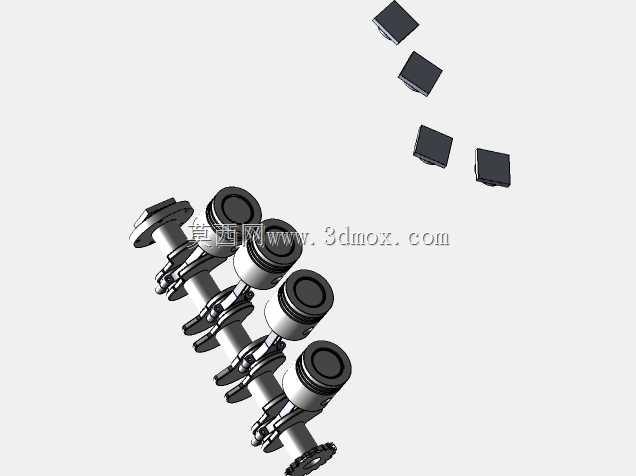

直列四缸发动机曲柄连杆机构

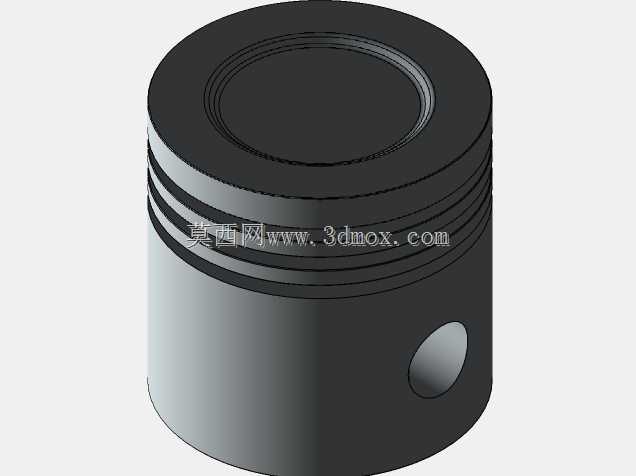

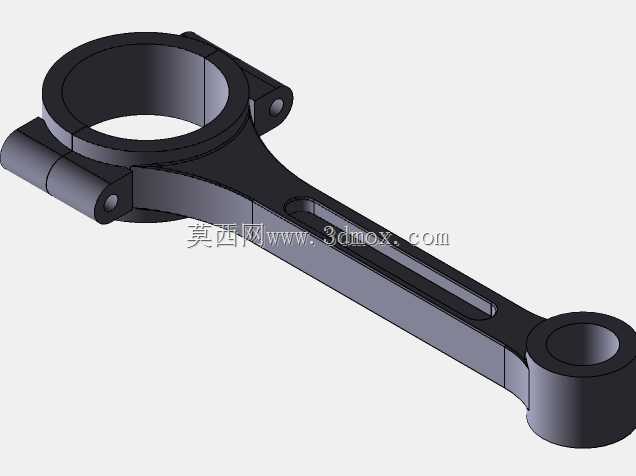

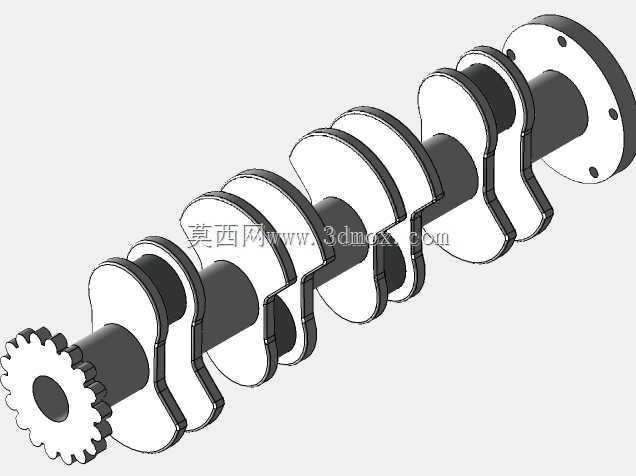

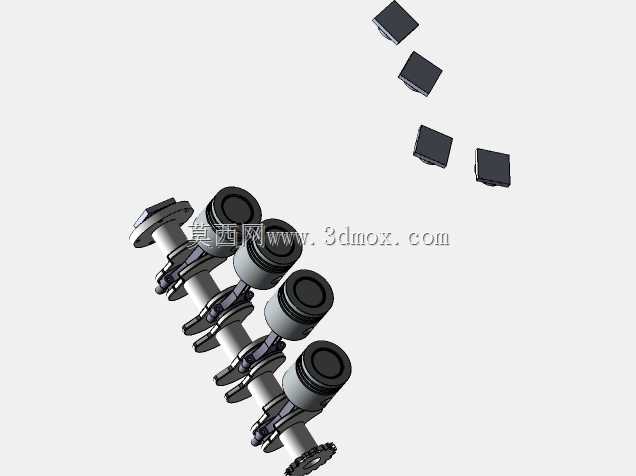

这套曲柄连杆机构是内燃机实现热能向机械能转换的核心传动部件，广泛应用于小排量乘用车、通用小型动力机组、农用作业机械的动力单元中，承担着将活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心作用，为整套动力输出端提供持续的旋转动力来源。整套机构采用直列四缸的排布形式，四个活塞沿曲轴轴向等距布置，相邻气缸工作行程错开固定点火相位，能够有效抵消往复运动产生的一阶、二阶惯性力，让动力输出过程更平顺，降低整机运行时的振动与噪音传递。从结构设计来看，整套机构包含活塞组、连杆组、曲轴飞轮组三个核心部分：活塞头部设计有三道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧；活塞裙部采用型线优化设计，能够适配热态下的膨胀变形，保证活塞在气缸内往复运动时的导向精度，避免出现拉缸、偏磨等故障。连杆部分采用小头衬套、大头轴瓦的铰接结构，小头通过活塞销与活塞铰接，大头采用剖分式结构与曲轴连杆轴颈连接，能够在传递爆发压力的同时，灵活适配活塞往复运动到曲轴旋转运动的角度变化，杆身采用工字形截面设计，在保证足够结构强度与抗疲劳性能的前提下，尽可能降低往复运动的质量，减少惯性力带来的载荷冲击。曲轴部分采用整体式锻造结构，四个连杆轴颈沿主轴颈周向错开对应点火相位，两端设置有支撑主轴颈与输出端连接法兰，末端集成的传动齿轮可用于驱动配气机构、机油泵等附属部件，曲轴上的平衡块与活塞连杆组的运动质量精准匹配，能够抵消大部分旋转惯性力与往复惯性力，让曲轴在额定转速区间内运行更平稳。在安装边界上，整套机构的轴向安装尺寸适配常规1.0-1.6L排量直列四缸发动机的缸体中心距，主轴颈直径、连杆轴颈直径均匹配主流民用小排量动力的轴承配合公差，活塞直径适配对应缸径的气缸套，安装时需保证各缸活塞的上止点位置精度、连杆螺栓的预紧力矩符合装配要求，同时要保证曲轴轴向间隙、连杆大头侧隙在合理范围内，避免运行过程中出现卡滞、异常磨损的问题。在实际运行过程中，四个活塞按照1-3-4-2的点火顺序交替完成进气、压缩、做功、排气四个行程，通过连杆推动曲轴持续旋转，能够在中低转速区间输出充足的扭矩，适配家用车辆日常通勤、小型发电机组持续供电、农用机械作业负载变化的使用需求，整套结构经过长期的市场验证，具备可靠性高、维护成本低、动力输出平顺的特点，是小排量内燃机中应用最为广泛的经典传动结构。
