快装式光学透镜夹持固定支架结构

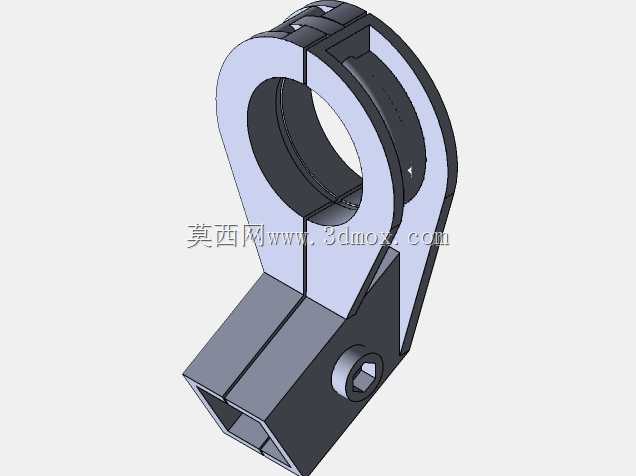

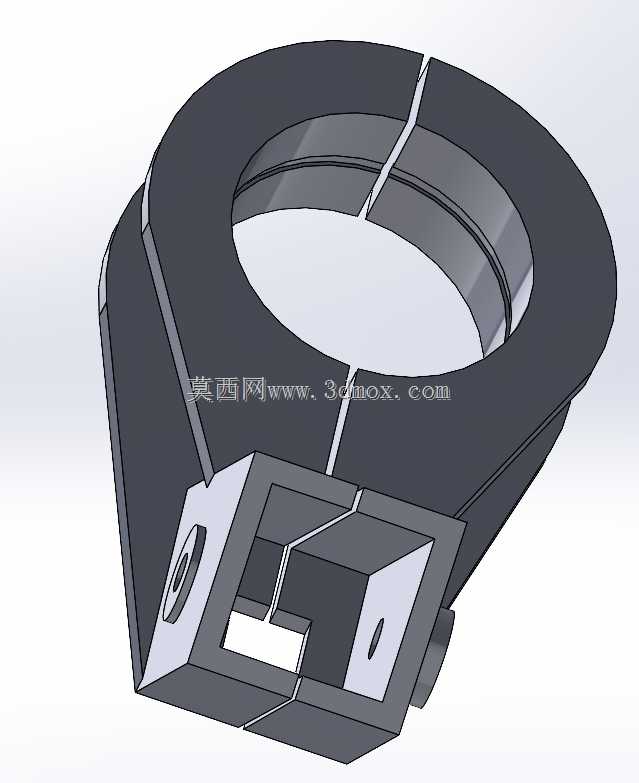

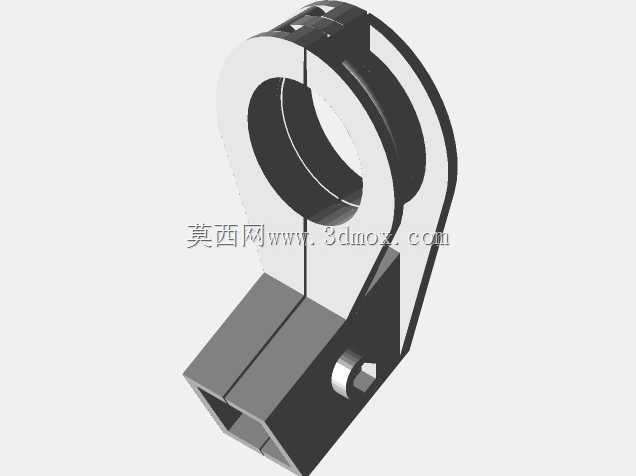

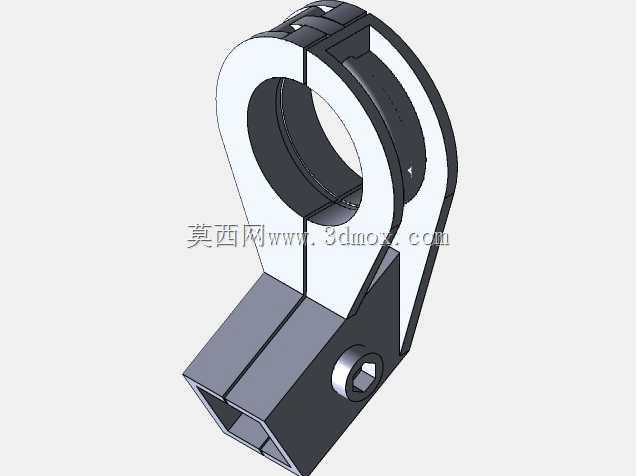

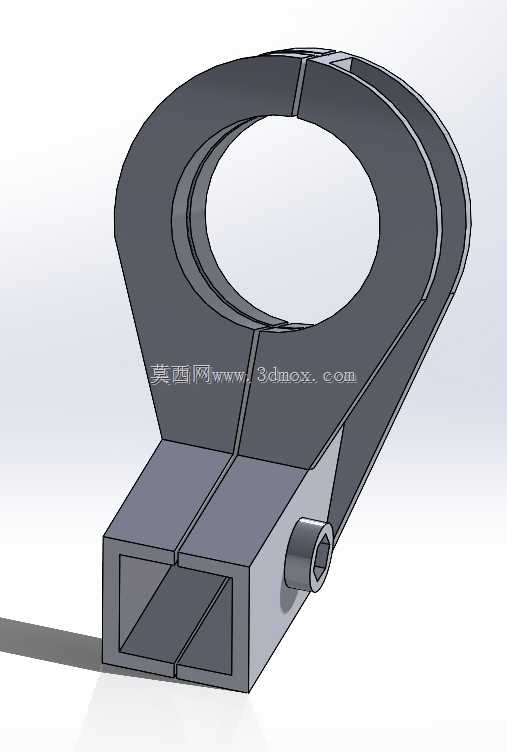

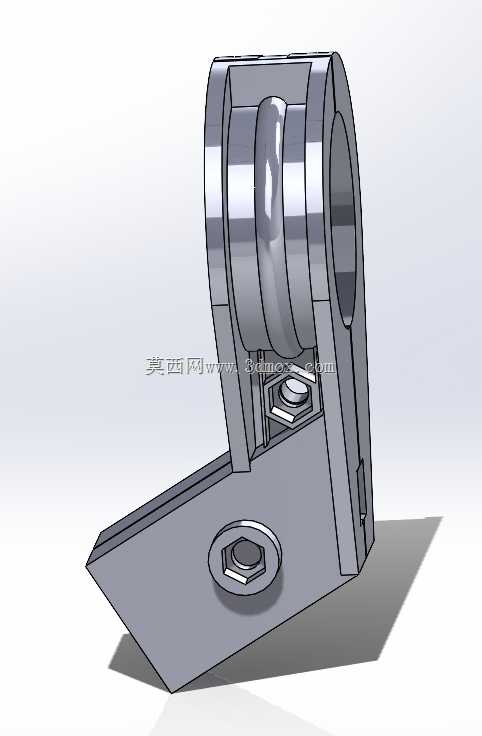

这款透镜夹持支架主要应用于工业光学检测设备、机器视觉光源系统、实验光学光路搭建场景中，核心作用是对圆形光学透镜、滤光片、防护镜片进行稳定夹持固定，同时可适配方管型材的安装基座，实现光路组件的快速装配与位置微调。在实际工业现场使用中，这类支架常被部署在自动化视觉检测工位、激光打标设备的光路校准段、工业相机的镜头防护端，替代传统的多螺丝压圈固定结构，减少镜片拆装时的对位耗时，也能避免刚性压接过紧导致的镜片应力碎裂问题。从功能特性来看，支架采用开口抱合式的环形夹持结构，环形内圈与标准圆形透镜的外缘尺寸匹配，开口处预留的形变间隙可以适配小范围公差范围内的镜片外径，侧面设置的内六角锁紧螺丝可以在支架套入方管安装臂后，快速完成支架与安装臂的相对位置固定，不需要额外加工安装孔位，适配常规规格的工业铝型材方管臂，能够沿管臂轴向滑动调整镜片的前后位置，也可以小角度旋转调整镜片的俯仰角度，满足光路校准的多维度调整需求。设计思路上，整体采用一体化的弯折成型结构，环形夹持段与方管套接段为连续的实体结构，没有多余的拼接部件，减少装配累积误差，环形段的内圈做了微小的倒角处理，避免锐边接触镜片外缘造成崩边，套接段的内孔尺寸与常用的方形安装臂外径做小间隙配合，既保证滑动调整时的顺畅度，也能在锁紧后提供足够的抱紧力，防止设备运行过程中受振动出现镜片移位。外形尺寸方面，环形夹持段的内圈适配常见的工业用圆形光学透镜外径，整体外轮廓没有突出的尖锐结构，套接段的长度足够保证与方管臂的接触面积，锁紧后不会出现悬臂晃动的问题，安装边界上不需要额外预留过大的操作空间，仅需在侧面预留内六角扳手的操作空间即可完成锁紧与松脱操作，能够适配紧凑排布的多组光路安装场景，在多镜片组合的光路系统中，可以并排安装多个同规格支架，不会出现结构干涉的问题，同时支架的壁厚经过合理设计，既保证整体结构的刚性，长期使用不会出现形变导致的镜片偏移，也尽可能控制整体重量，减少对安装臂的负载压力。
