工业传动用精密滚子链条结构设计

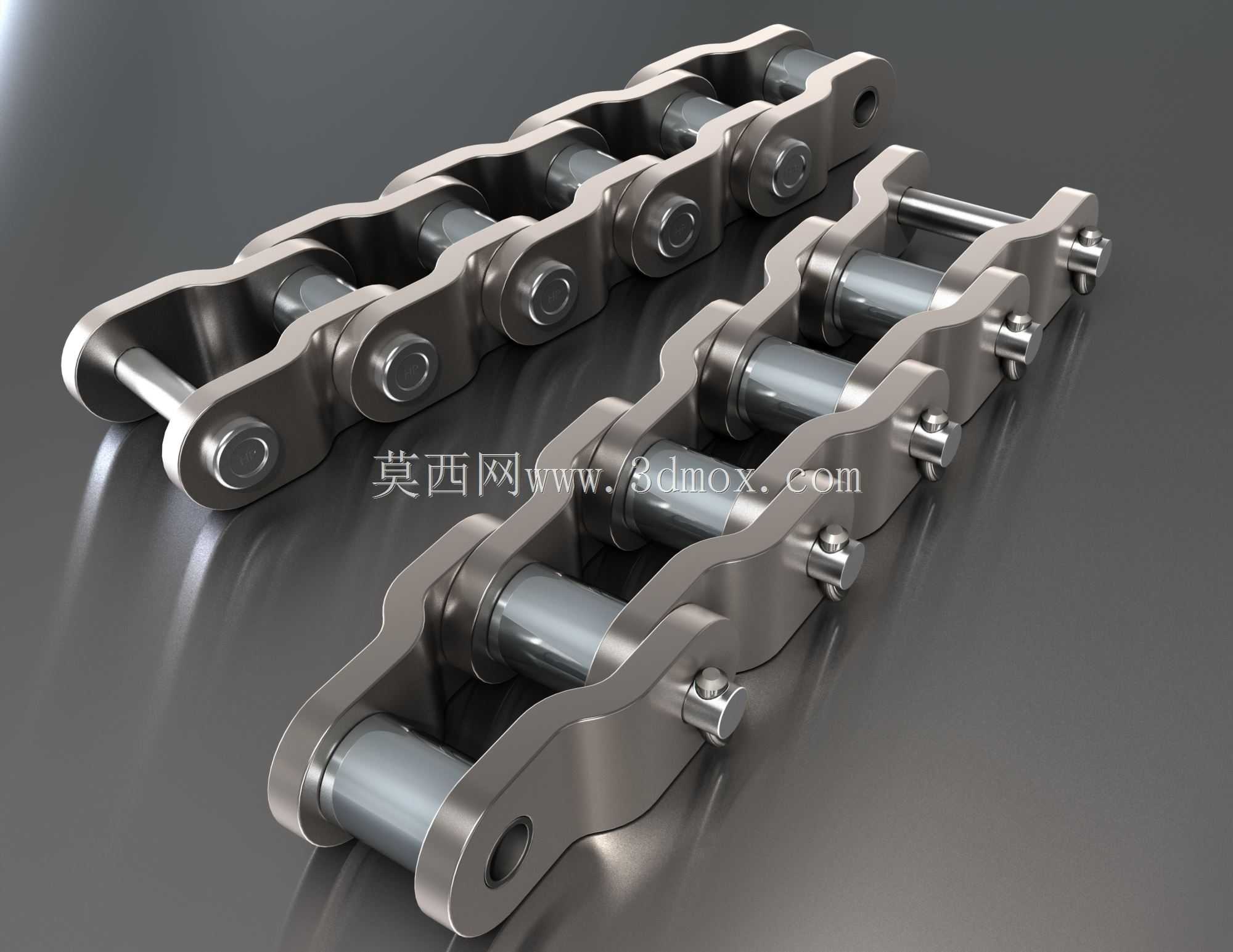

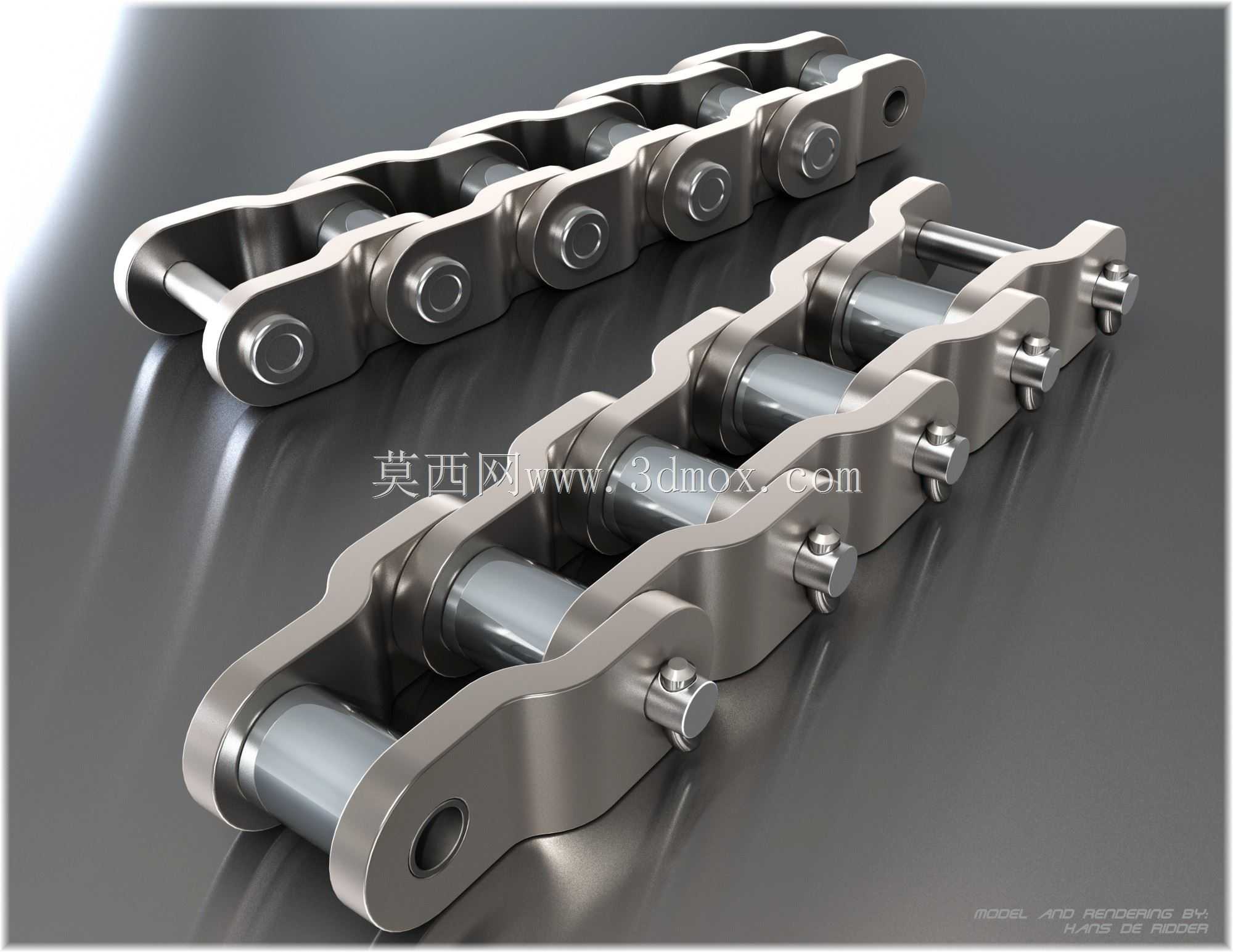

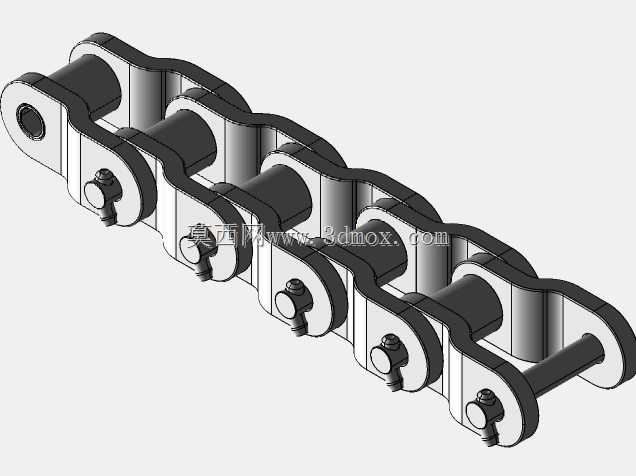

这款滚子传动链是机械动力传输系统中的核心挠性传动部件，广泛应用于各类需要精准同步动力传递、长距离输送扭矩的工业场景中，覆盖轻工输送生产线、重型工程机械动力传输、农业机械作业传动、摩托车及非机动车动力输出、机床进给机构传动等多个领域，可在有粉尘、轻度油污、常规温湿度的工业环境下长期稳定工作，相比带传动具备无打滑、传动比精准、传递扭矩大、张紧维护周期长的优势，相比齿轮传动具备可适应长轴距动力传输、安装容错空间大、缓冲吸震能力强的特点。该链条采用标准短节距精密滚子结构设计，整体由外链板、内链板、销轴、套筒、滚子五个核心零件组合装配而成，设计过程中严格遵循链传动的啮合匹配要求，链板采用8字形等强度截面构型，在保证链板抗拉、抗疲劳强度的前提下尽可能降低整体重量与运动惯性，减少高速传动过程中的动载荷冲击；销轴与外链板采用过盈压装固定，与套筒采用间隙配合保证链节可灵活转动，套筒与内链板过盈配合，滚子与套筒之间保留合理间隙，确保链条与链轮啮合时滚子可自由滚动，大幅降低啮合过程中的摩擦磨损，提升链条整体使用寿命。设计时充分考虑安装适配边界，链节节距、内节内宽、滚子直径、销轴直径等核心安装尺寸均匹配对应规格的标准链轮齿形，可直接与同规格链轮啮合装配无需二次修改，单节链节转动角度经过校核，可适配最小齿数链轮的包角啮合要求，避免传动卡滞；链条整体采用合金钢材质加工的设计方案，链板经冲压成型后做调质热处理提升抗冲击韧性，销轴与套筒做表面渗碳淬火处理提升耐磨性能，滚子表面做硬化处理降低啮合磨损，各零件装配后相邻链节转动灵活无卡滞，整链抗拉强度满足对应额定载荷的传动需求，可实现平行轴之间的同向动力传递，也可配合多轴链轮实现多工位动力同步输送，传动过程中可通过调整中心距或加装张紧轮调整张紧度，适配不同安装轴距的使用需求，能够在低速重载、高速轻载等不同工况下稳定传递动力，有效缓冲传动系统的冲击振动，保证动力传输的平稳性与可靠性。
