双孔腰型连接固定基座结构设计

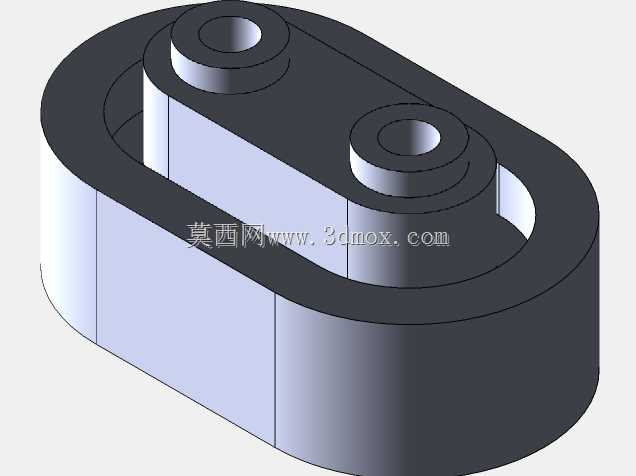

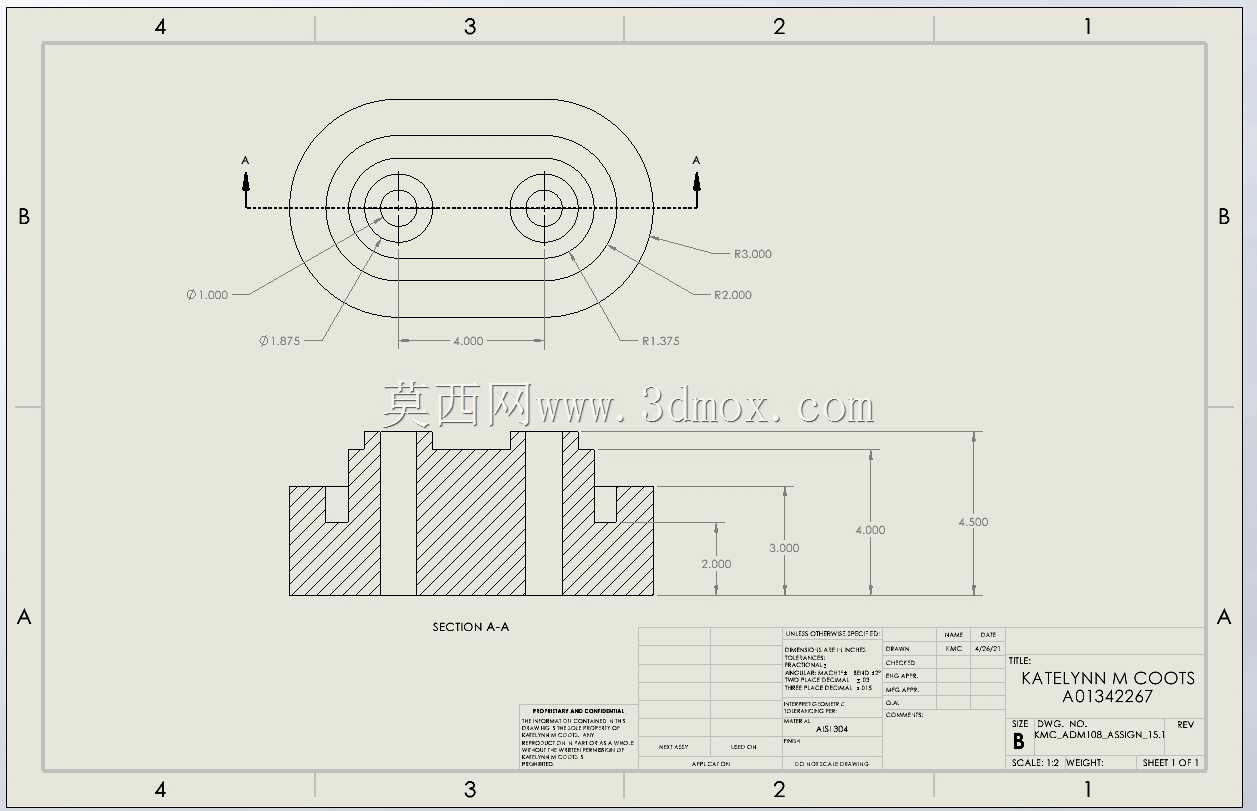

该双孔腰型连接固定基座是机械传动与支撑系统中常用的基础连接件，主要应用于中小型设备的机架连接、动力组件定位、工装夹具装夹等场景，可在自动化生产线辅具、小型输送设备侧边支架、实验测试台架固定端等位置承担载荷传递与位置固定的作用，能够适配两个平行轴系组件的同轴定位需求，避免轴系安装时出现位置偏移导致的传动卡顿问题。从功能特性来看，该基座采用一体化切削成型的结构设计，主体为腰型外轮廓，两端设置同轴圆形安装孔位，可穿过定位销轴或连接螺栓实现与相邻部件的紧固连接，中部的平直连接段可承担横向与纵向的复合载荷，剖面结构显示基座设置了多层阶梯凸台，不同高度的凸台可适配不同安装面的高度差，无需额外加装调整垫片即可保证安装面的贴合度，降低装配时的调整工作量。设计过程中优先考虑了安装适配性与结构强度的平衡，外轮廓的圆角过渡设计可避免应力集中，在承受交变载荷时减少根部开裂的风险，两端安装孔的同轴度公差经过严格管控，可保证穿入的销轴或螺栓不会出现偏载磨损，延长连接件的使用寿命。从尺寸边界来看，该基座整体长度方向的安装跨距经过优化，可适配中心距为4英寸的平行安装点位，整体厚度方向设置了三级阶梯结构，最高凸台的高度满足轴套类零件的轴向定位需求，最低安装面的厚度保证足够的压紧接触面积，安装时无需对基座进行二次加工即可直接适配标准规格的紧固件，可直接替换同安装尺寸的老旧支座部件，降低设备维护的配件替换成本。基座的剖面结构显示内部无冗余空腔，整体刚性充足，在承受径向载荷时形变量控制在极小范围内，可保证连接位置的位置精度长期稳定，不会因为长期运行出现位置偏移影响设备整体运行精度。
