90度铸铁V型块工装夹具结构设计

这款90度V型块是机械加工、检测工序中应用极为广泛的定位工装，主要承担轴类、套类回转体零件的装夹定位职能，在普通铣床、磨床、钻床加工工序，以及三坐标测量、形位公差检测环节都能见到这类工装的身影，是车间生产现场不可或缺的基础定位辅具。从实际使用场景来看，这类V型块常成对配合使用，也可单块搭配压板使用，能够为圆柱形工件提供稳定的V型支撑定位，限制工件除绕自身轴线转动、沿轴线方向移动之外的四个自由度，定位精度稳定可靠，适配不同直径的回转类零件装夹需求。

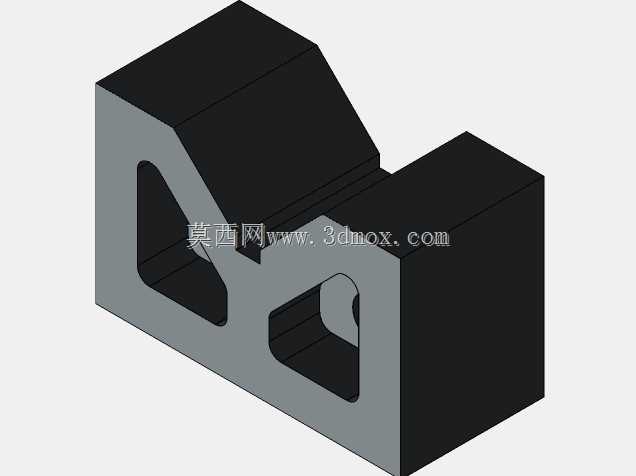

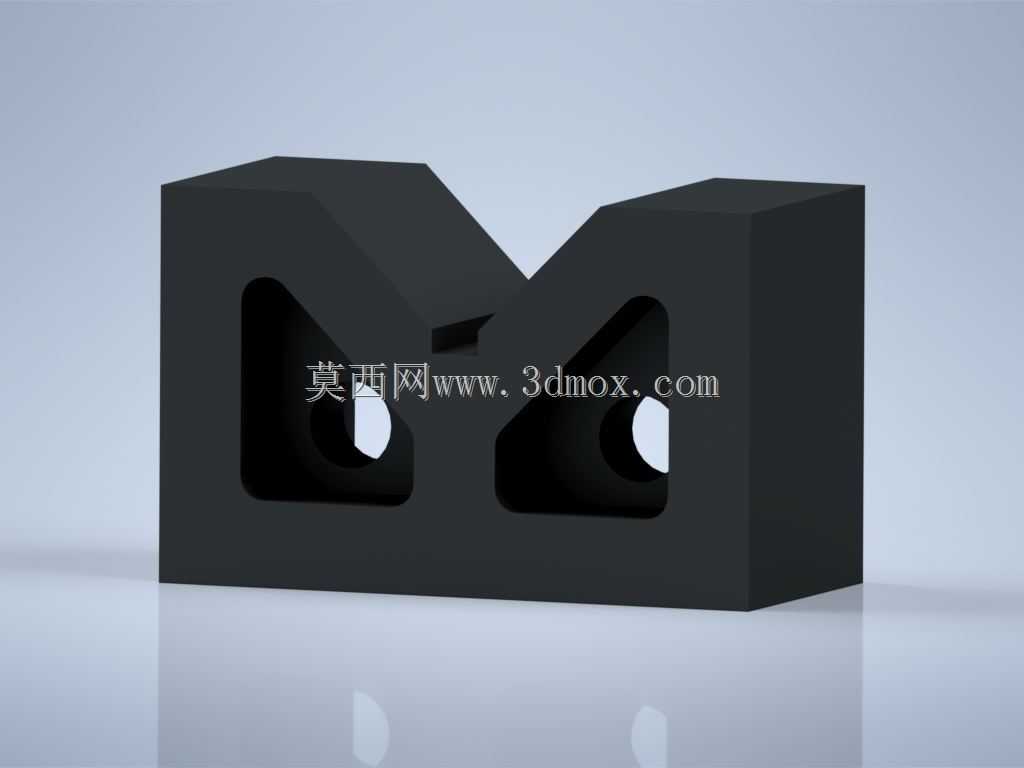

从功能特性来看，这款V型块采用铸铁材质打造，铸铁本身具备优异的减震性能与耐磨特性，经过时效处理后整体结构稳定性强，长期使用不易产生形变，能够长时间保持V型工作面的精度，避免因工装形变导致的工件定位偏差。V型工作面采用90度夹角设计，这个角度是机械加工领域应用最广泛的V型槽角度，对不同直径的轴类零件适配性最佳，相比60度或者120度的V型槽，90度槽既能够保证足够的支撑接触面积，避免工件装夹时出现压痕，又能提供足够的侧向定位约束力，防止工件在切削力作用下出现侧向位移。V型块两侧设计有减重镂空结构，在保证整体结构刚性、不削弱支撑强度的前提下，有效降低了工装自身重量，方便操作人员在工位间搬运挪动，同时镂空结构也便于清理加工过程中落入V型槽的切屑、切削液，避免杂物堆积影响定位精度。V型块的两个端面与底面均经过精加工处理，底面作为安装基准面平面度控制在较高精度范围内，能够与机床工作台、检测平台表面紧密贴合，不会出现翘曲晃动的问题，侧面的通孔结构既可以作为吊装搬运的受力点，也可以配合螺栓、压板实现V型块自身在工作台上的固定，避免加工过程中工装出现移位。

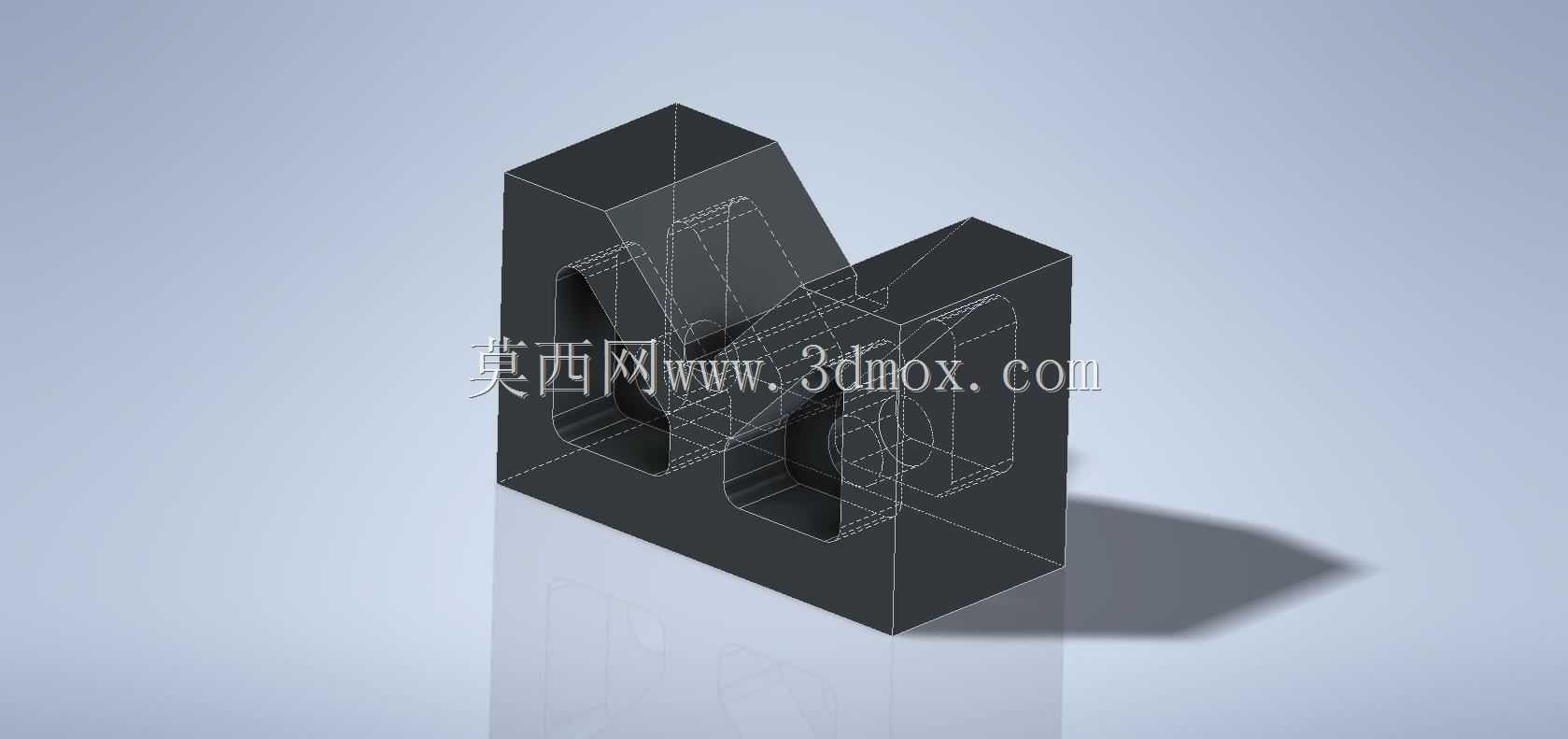

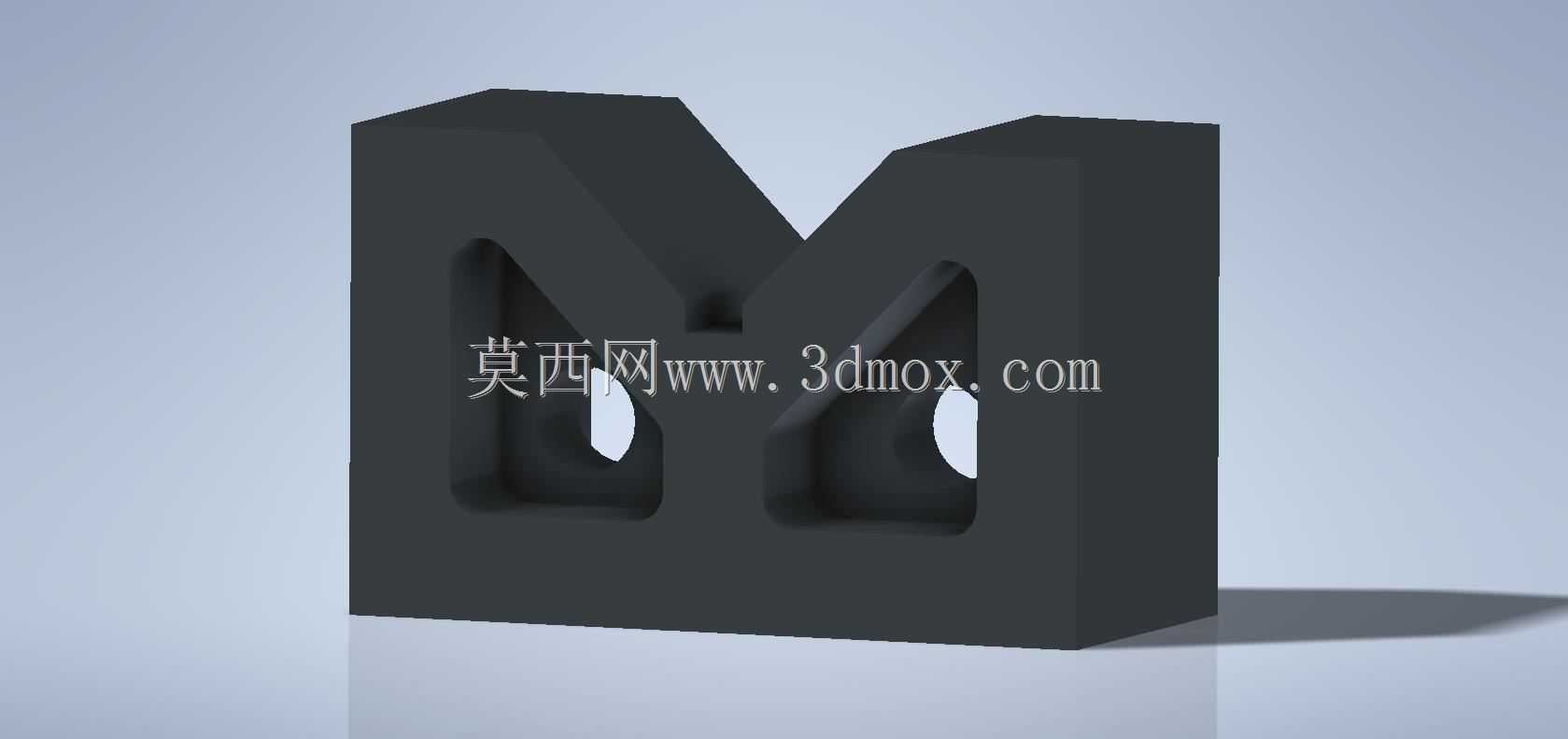

从设计思路来看，这款V型块整体采用对称式结构设计，受力分布均匀，装夹工件时V型两个工作面受力均衡，不会出现单侧受力过大导致的工装偏斜。V型槽的棱边位置做了微小的倒角处理，既避免了尖锐棱边划伤操作人员、磕碰工件表面，也能够减少应力集中，提升工装的整体使用寿命。整体外形为规整的长方体结构，安装边界清晰，底面长宽尺寸适配常规机床工作台的T型槽间距，不需要额外制作转接板就可以直接安装固定在多数常规尺寸的机台工作台上，V型槽的中心高度经过合理设计，既能够保证大直径工件装夹时不会与工作台面发生干涉，也不会因为中心过高导致装夹后工件稳定性下降。在实际使用过程中，这类铸铁V型块还可以根据加工需求搭配不同规格的压块、螺栓组件，实现对工件的快速压紧固定，相比通用平口钳，V型块对回转体零件的定位贴合度更好，装夹变形量更小，尤其适合薄壁轴类零件、高精度轴类零件的精加工工序定位，能够有效保证工件的同轴度、圆柱度等形位公差要求，在五金加工、模具制造、设备维修等多个生产场景都有极高的实用价值。
