1/4英寸BSP外螺纹T型三通宝塔接头

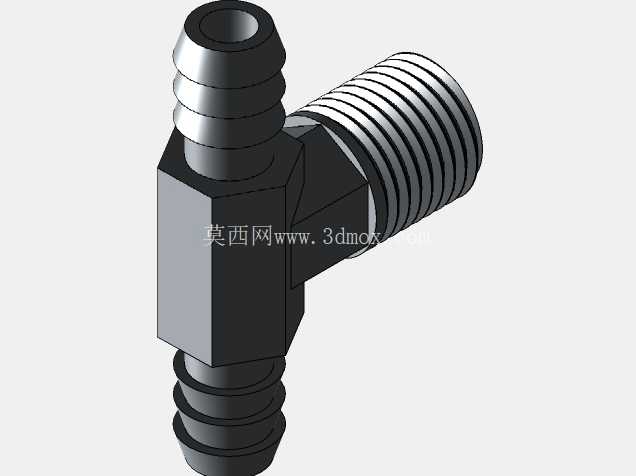

　　在气动控制回路、低压流体输送、小型液压辅助管路、实验台气路搭建这类场景里，这类T型外螺纹宝塔三通接头是管路分流、合流作业里出镜率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类小接头的安装边界细节，最后现场装接时才发现干涉、密封失效、软管脱落的问题。从结构设计逻辑来看，这款接头采用T型正交布局，其中一个接口为1/4英寸BSP外螺纹，另外两个接口为同规格的宝塔竹节式结构，这种布局的核心考量是在有限的安装空间内实现单路输入双路输出，或是双路输入单路汇流的管路走向需求，不需要额外加装转接弯头，能有效减少管路接头的总数量，降低整个气路或液路的泄漏点概率。

　　螺纹端采用标准BSP圆柱管螺纹，牙型角55度，这类螺纹在英标管路体系里通用性极强，和常见的气动阀块、设备壳体预留螺纹孔、快插底座的匹配度很高，设计时螺纹段的长度做了合理控制，既保证拧入螺纹孔后有足够的啮合牙数满足密封和抗拉脱要求，又不会因为螺纹过长导致拧入后顶到阀块内部流道，造成通流截面减小的问题。两个宝塔端的竹节结构做了多道环形倒刺设计，倒刺的外径比适配的软管内径略大0.8-1.2mm，当软管套入后，倒刺会嵌入软管内壁，配合喉箍锁紧后可以承受0.8-1.2MPa的工作压力，不会出现软管受压脱开的情况；竹节之间的退刀槽做了圆弧过渡，没有尖锐棱角，避免套软管时割伤软管内壁造成慢性泄漏，也能减少软管反复弯折时在接头根部的应力集中，延长软管的使用寿命。

　　接头主体采用六角方身结构，这个位置是安装时的扳手受力位，对边尺寸严格匹配标准开口扳手的规格，现场安装不需要定制专用工具，用普通活动扳手或者对应规格的呆扳手就能完成拧紧作业，六角方身的位置刚好在三个接口的交汇位置，拧紧时的力臂长度合理，不会因为力臂过短导致拧不紧密封失效，也不会因为力臂过长造成拧过头导致螺纹滑牙、接头开裂的问题。从安装边界来看，这款接头的三个接口轴线互相垂直，安装时需要预留足够的软管弯曲空间，两个宝塔端连接的软管弯曲半径不能小于软管外径的4倍，否则会造成软管通流面积变小，甚至出现折管堵死的情况；螺纹端安装时需要缠绕合适厚度的生料带，或者搭配组合密封垫圈，注意生料带不要超出螺纹端面，避免碎料进入管路造成下游阀件、气缸的堵塞。

　　在实际选型应用中，这类接头常被用在小型自动化设备的气路分流，比如单气源给多个气缸供气的分支位置，或是小型冷却水路的分水位置，也会用在实验设备的气液管路改造中，因为其结构紧凑，不需要太大的安装空间，相比快插式三通接头，宝塔式结构的抗拔脱能力更强，在有轻微振动的设备上使用可靠性更高，不会因为设备长期运行振动导致接头松脱漏气。设计建模时，三个接口的同轴度、正交度是核心尺寸公差要求，螺纹端和两个宝塔端的轴线垂直度要控制在0.1mm以内，否则安装后软管会出现别劲的情况，长期受力会导致接头根部出现疲劳裂纹；接头内部的流道做了等通径设计，三个接口的通流截面一致，不会出现局部缩径造成的压力损失，能保证管路内的流体或气体输送顺畅，不会因为接头处的节流造成压力波动，影响下游执行元件的动作稳定性。接头的外表面没有多余的凸起和毛刺，所有棱角都做了倒钝处理，安装时不会划伤操作人员的手，也不会刮破相邻的软管和线缆。在材料选择上，这类接头一般采用黄铜或者增强尼龙材质，黄铜材质的接头耐压等级更高，耐温范围更广，可以用在有一定温度的油路或者水路中，增强尼龙材质的接头重量更轻，成本更低，适合常温气动回路使用，建模时已经预留了不同材质的收缩率余量，不管是机加工还是注塑生产都能直接套用模型参数。
