小型GRBL架构半导体激光雕刻机结构设计

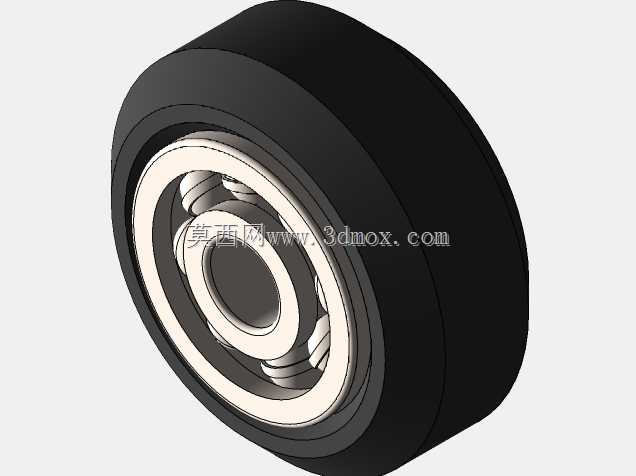

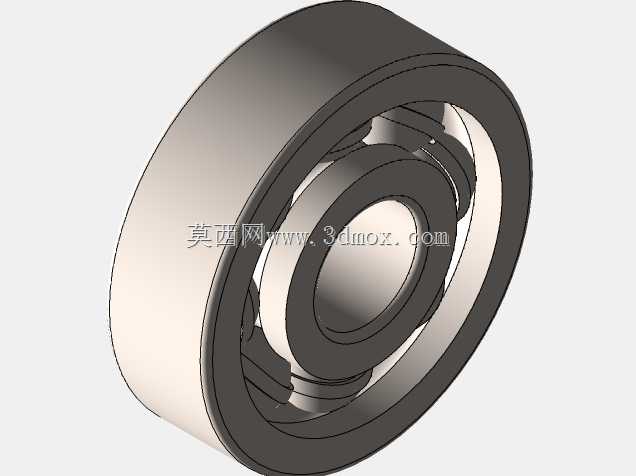

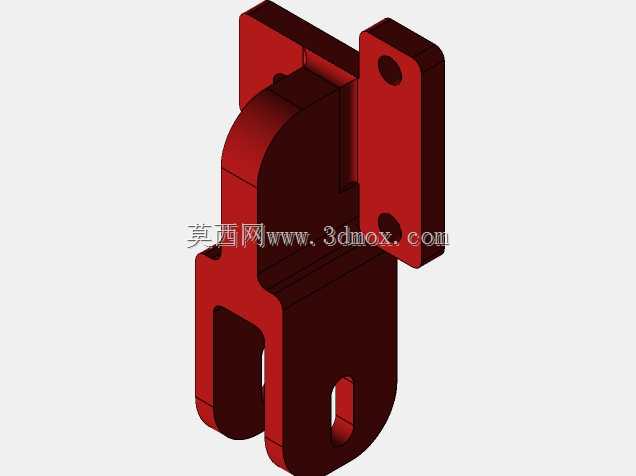

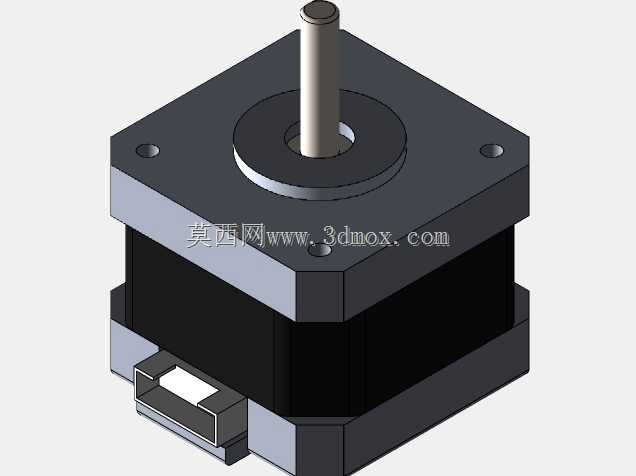

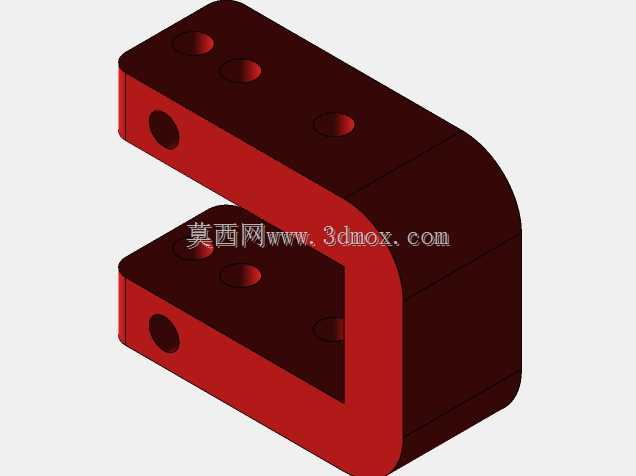

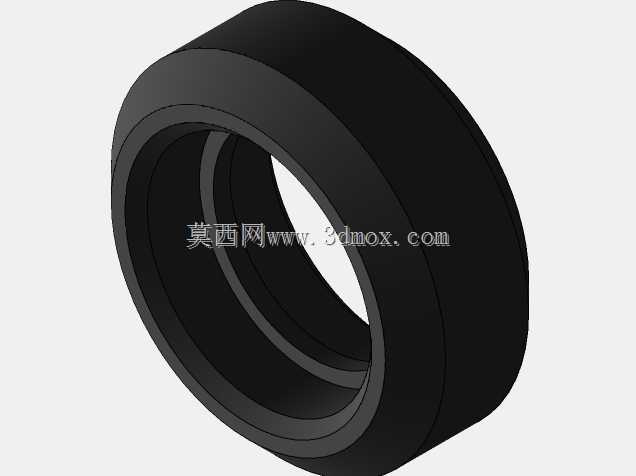

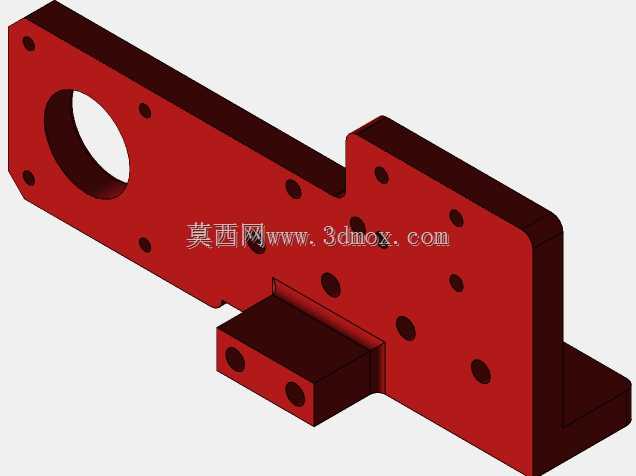

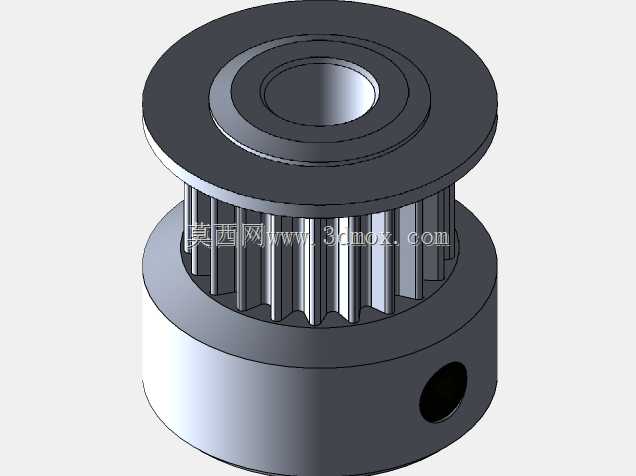

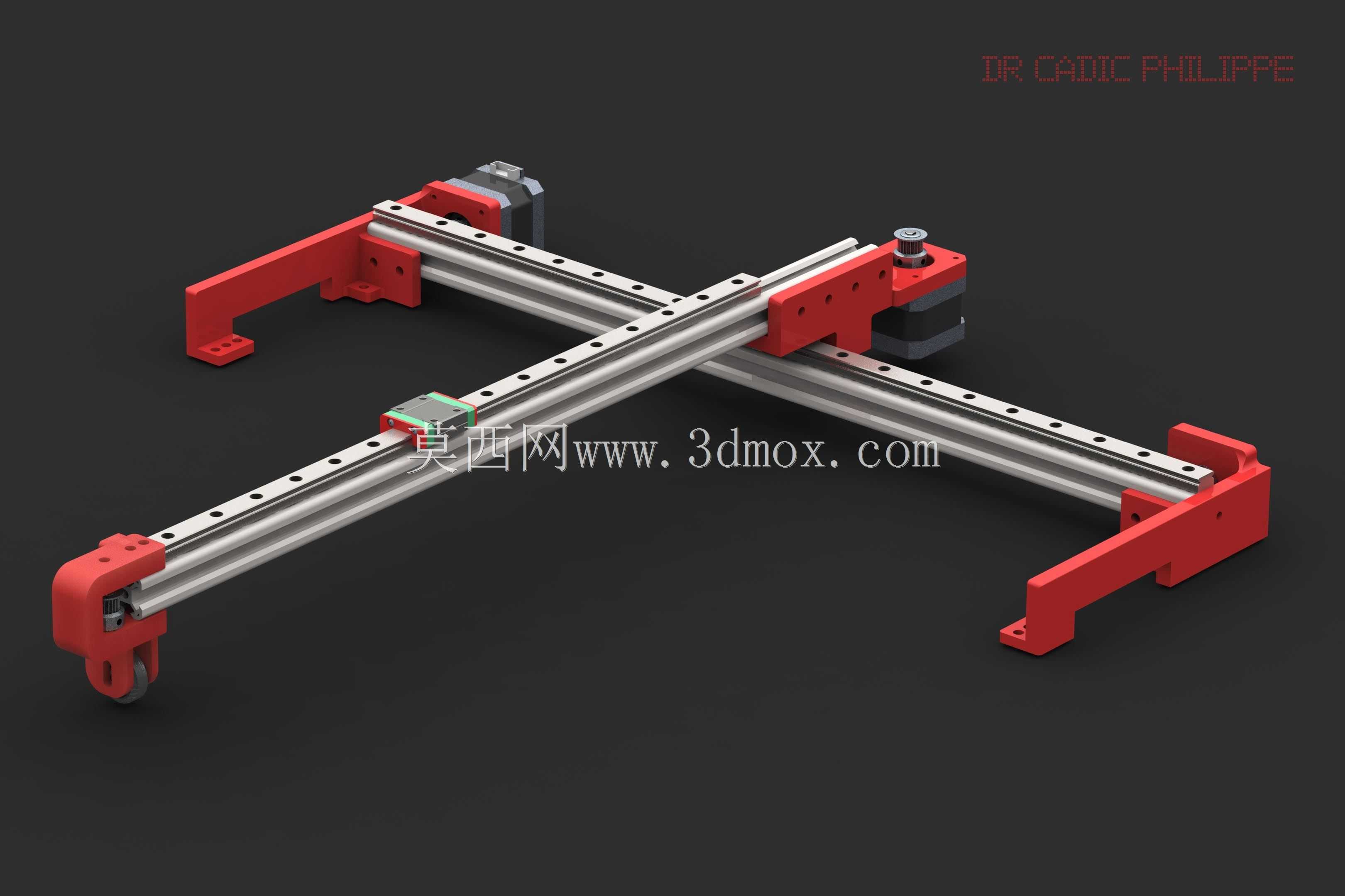

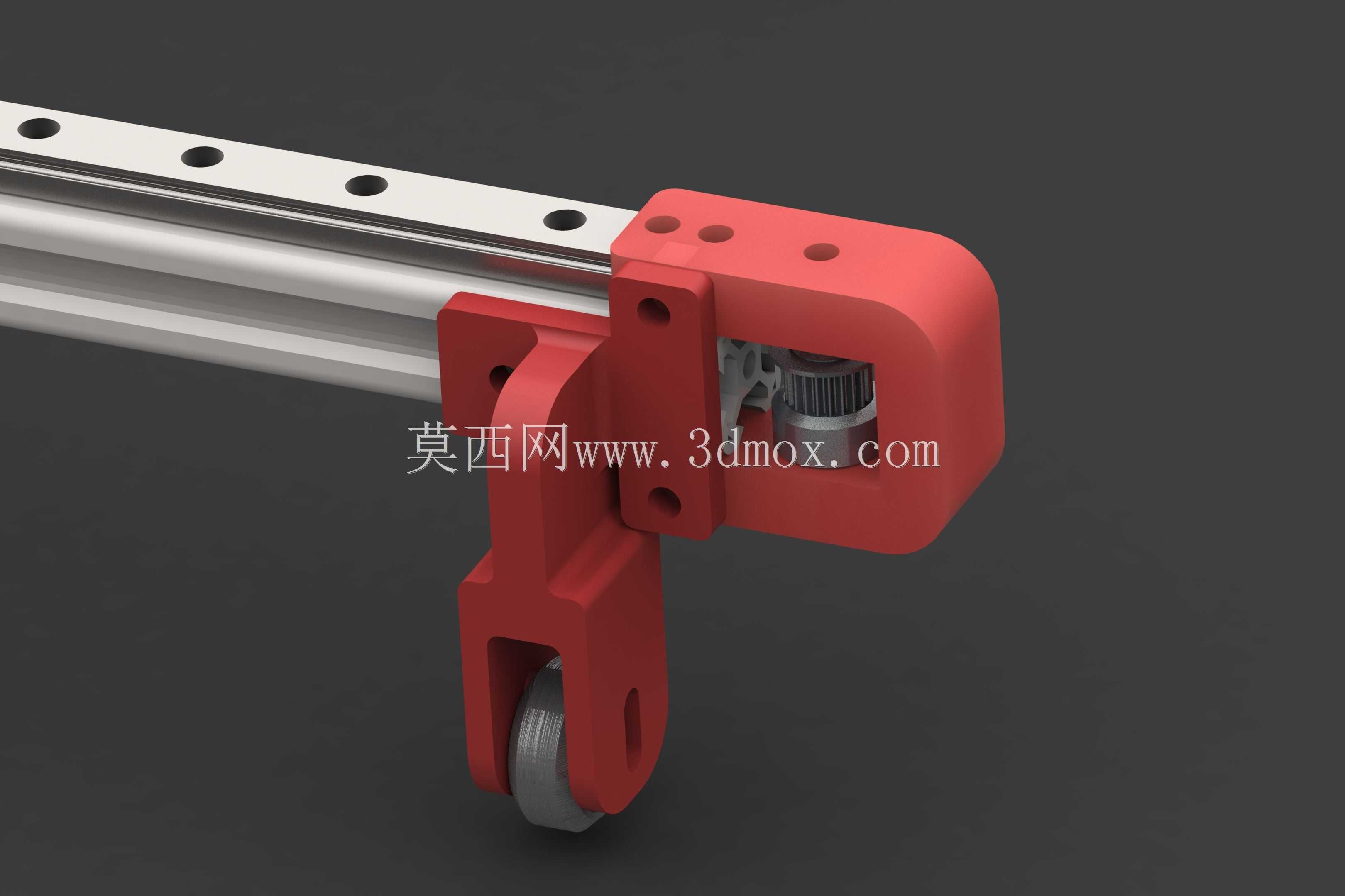

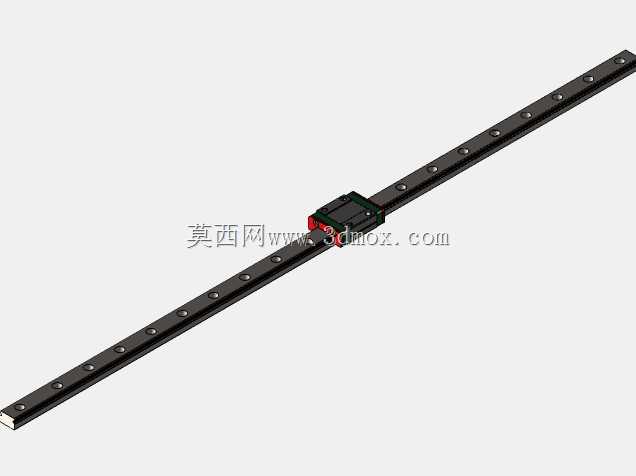

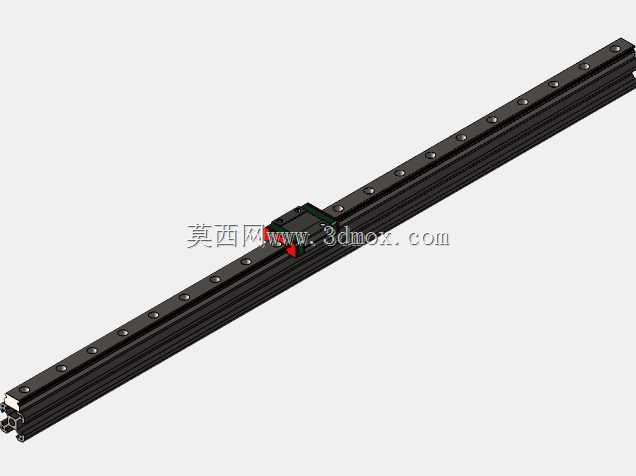

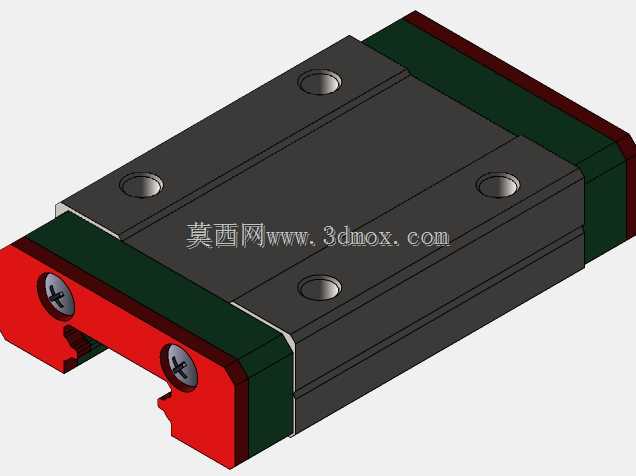

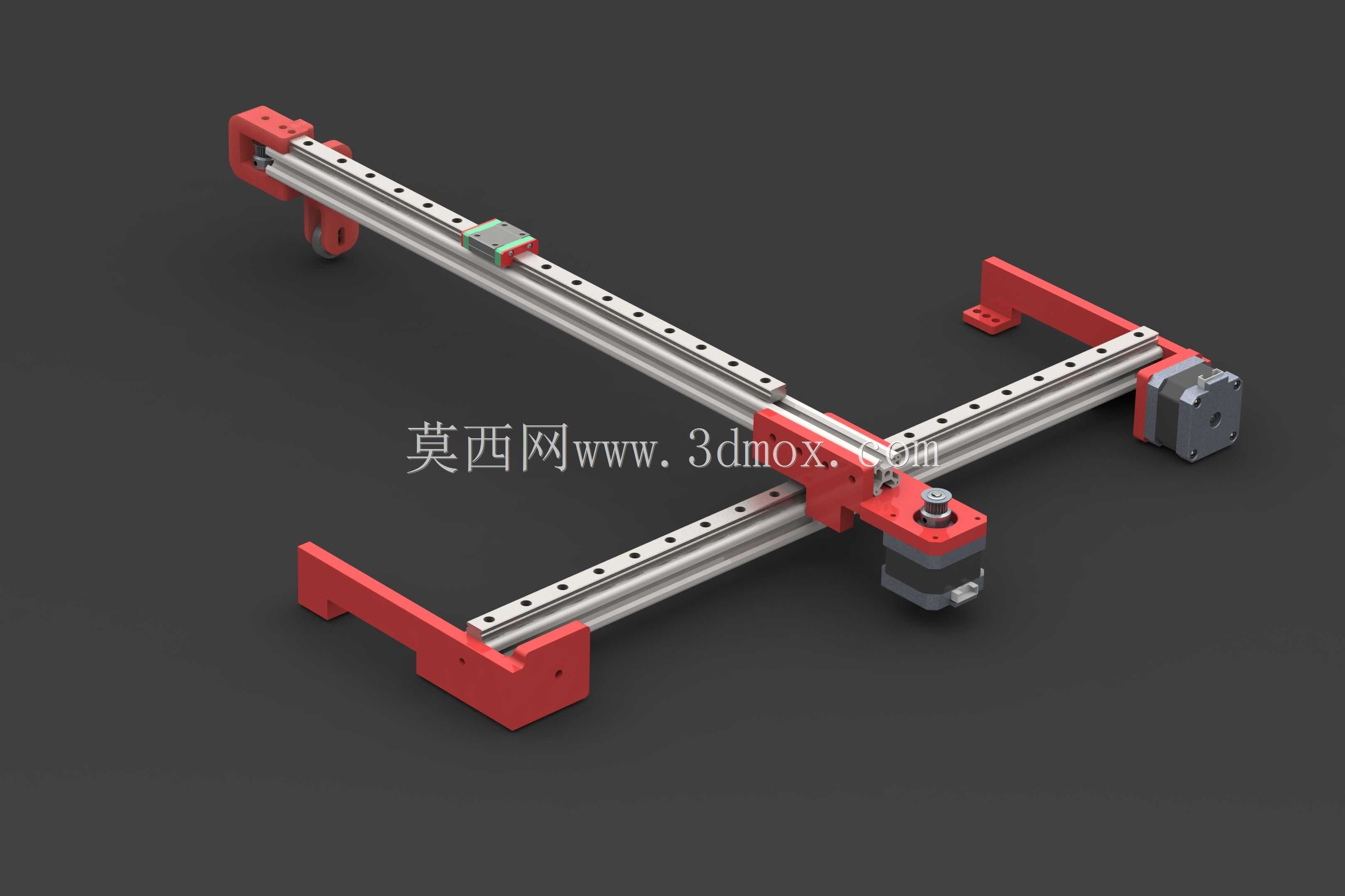

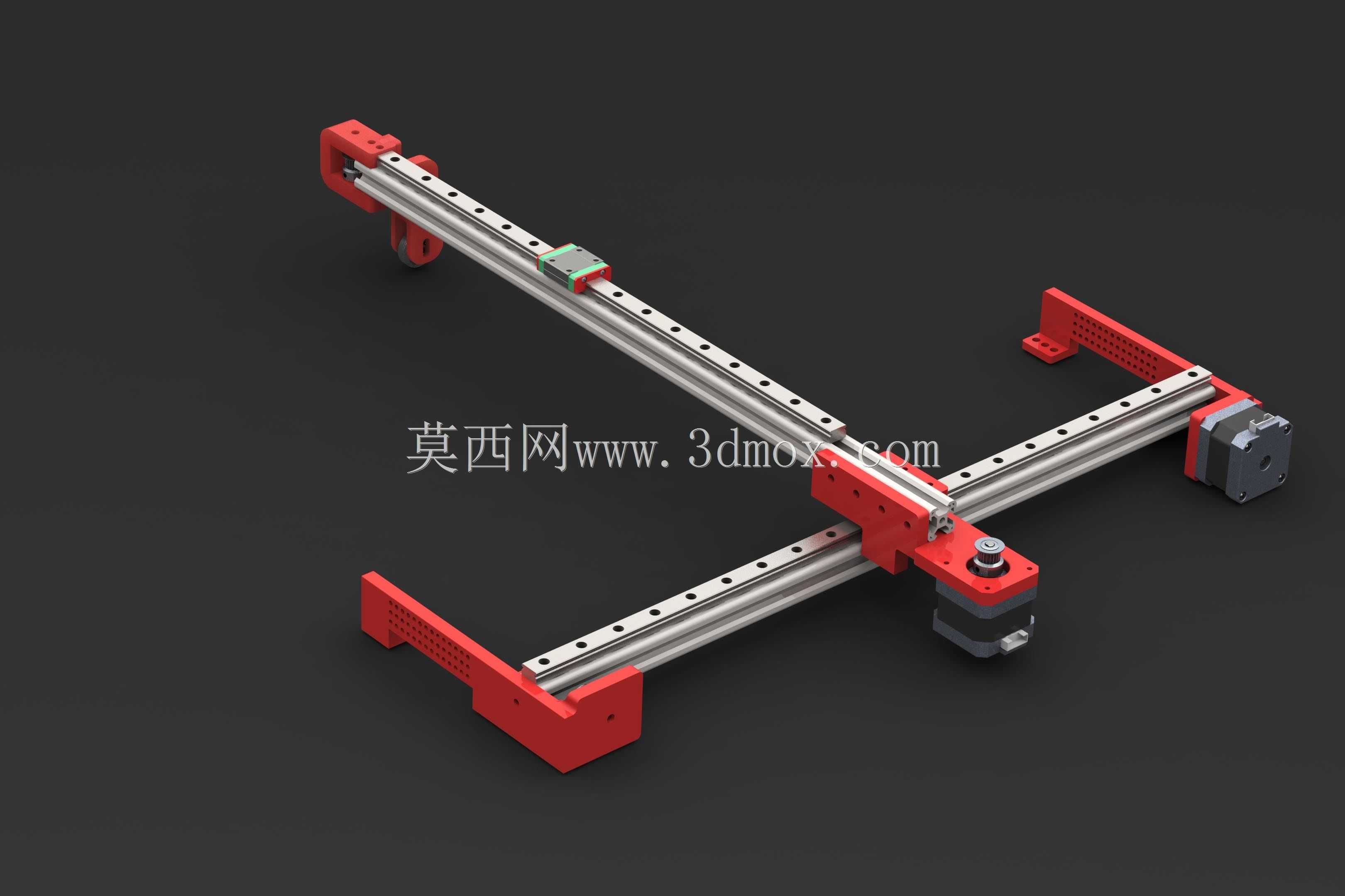

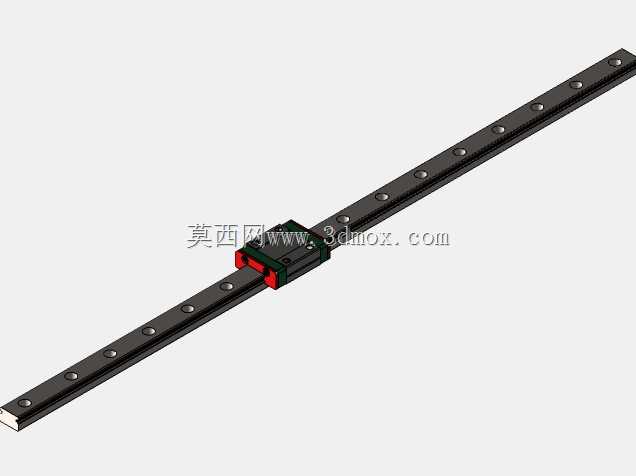

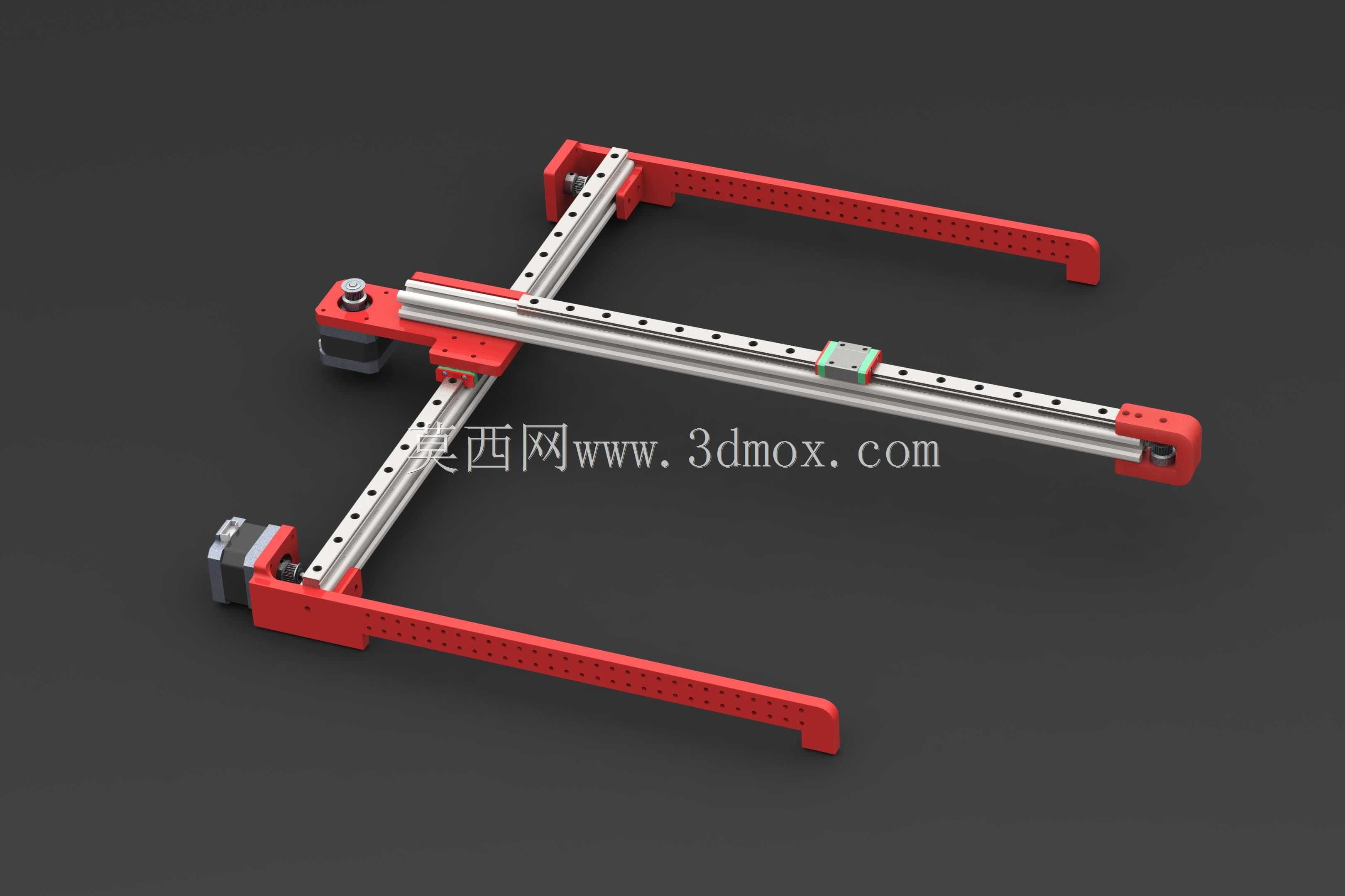

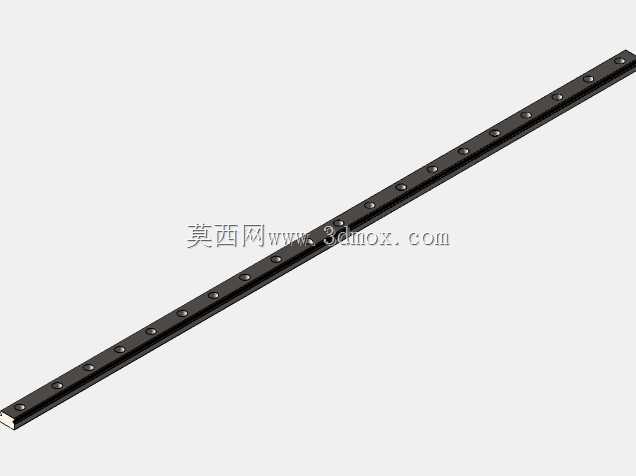

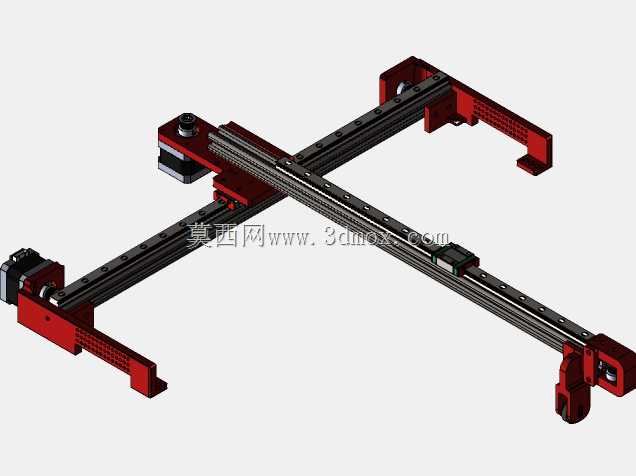

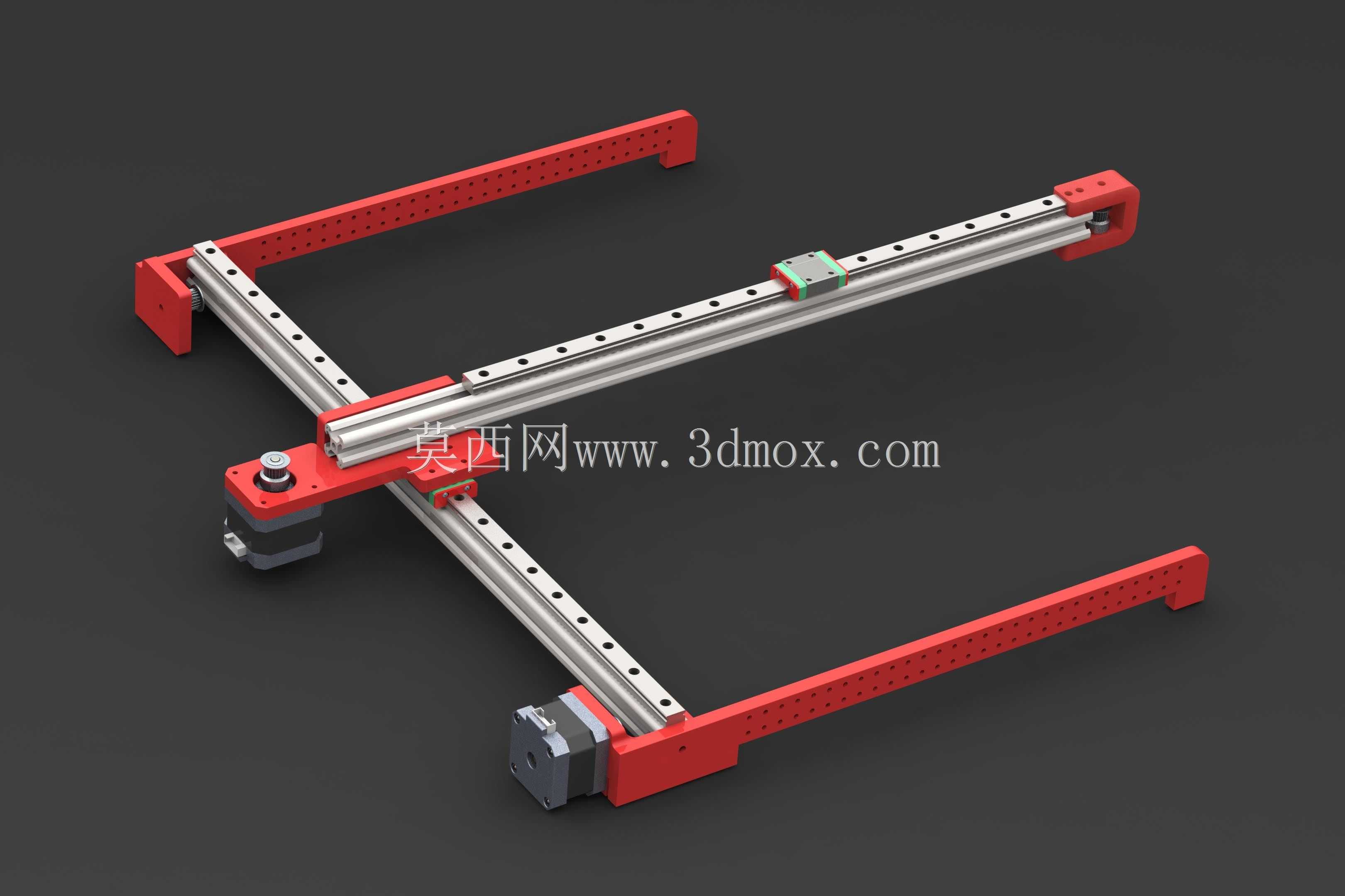

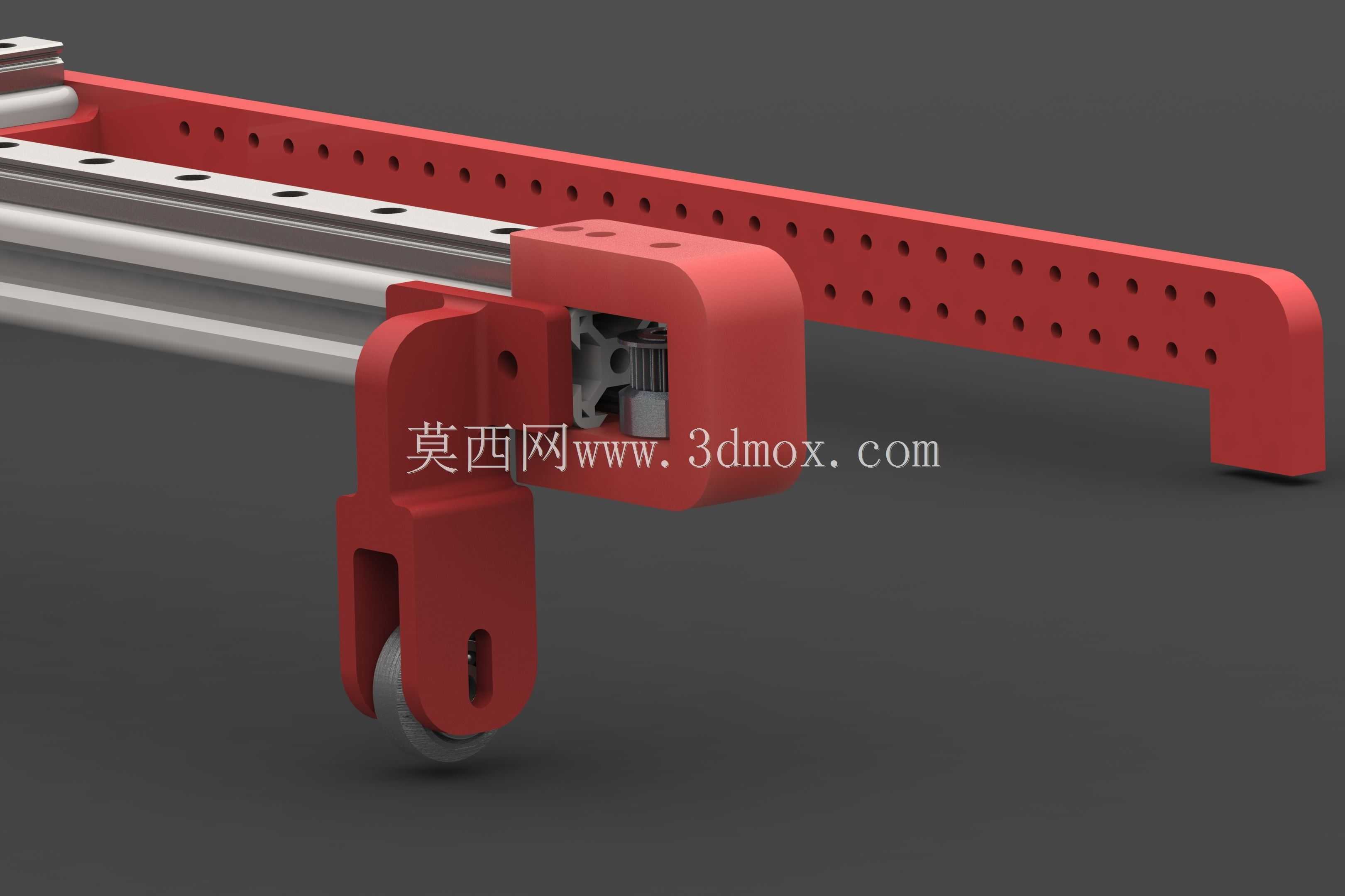

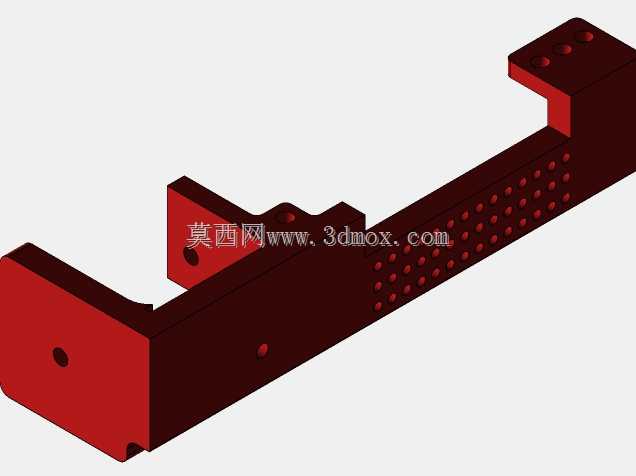

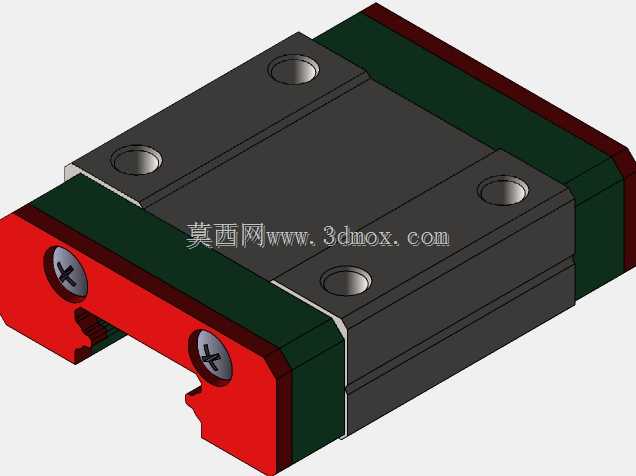

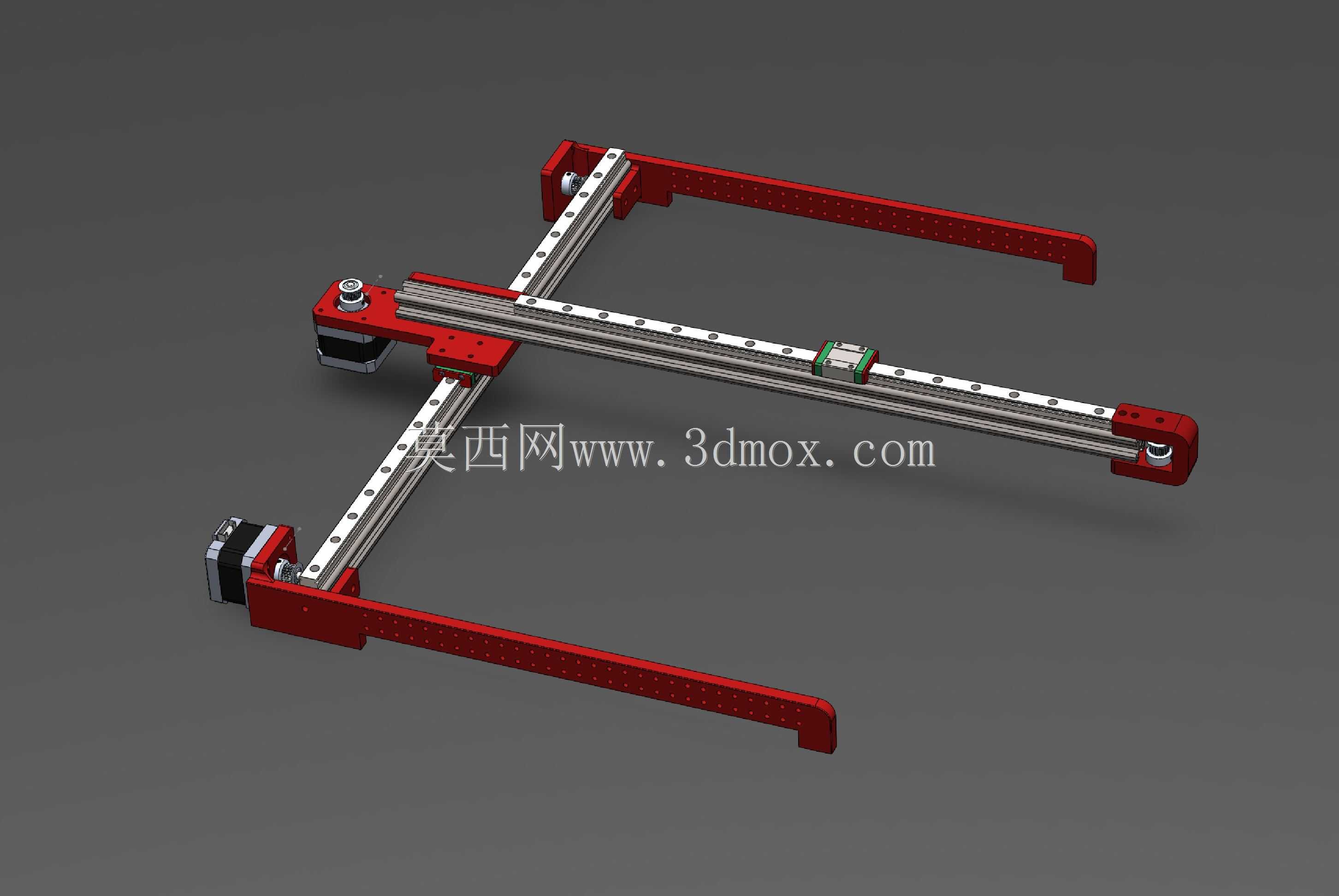

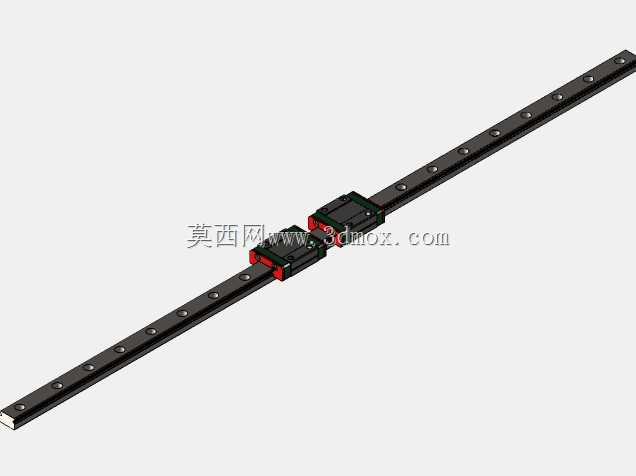

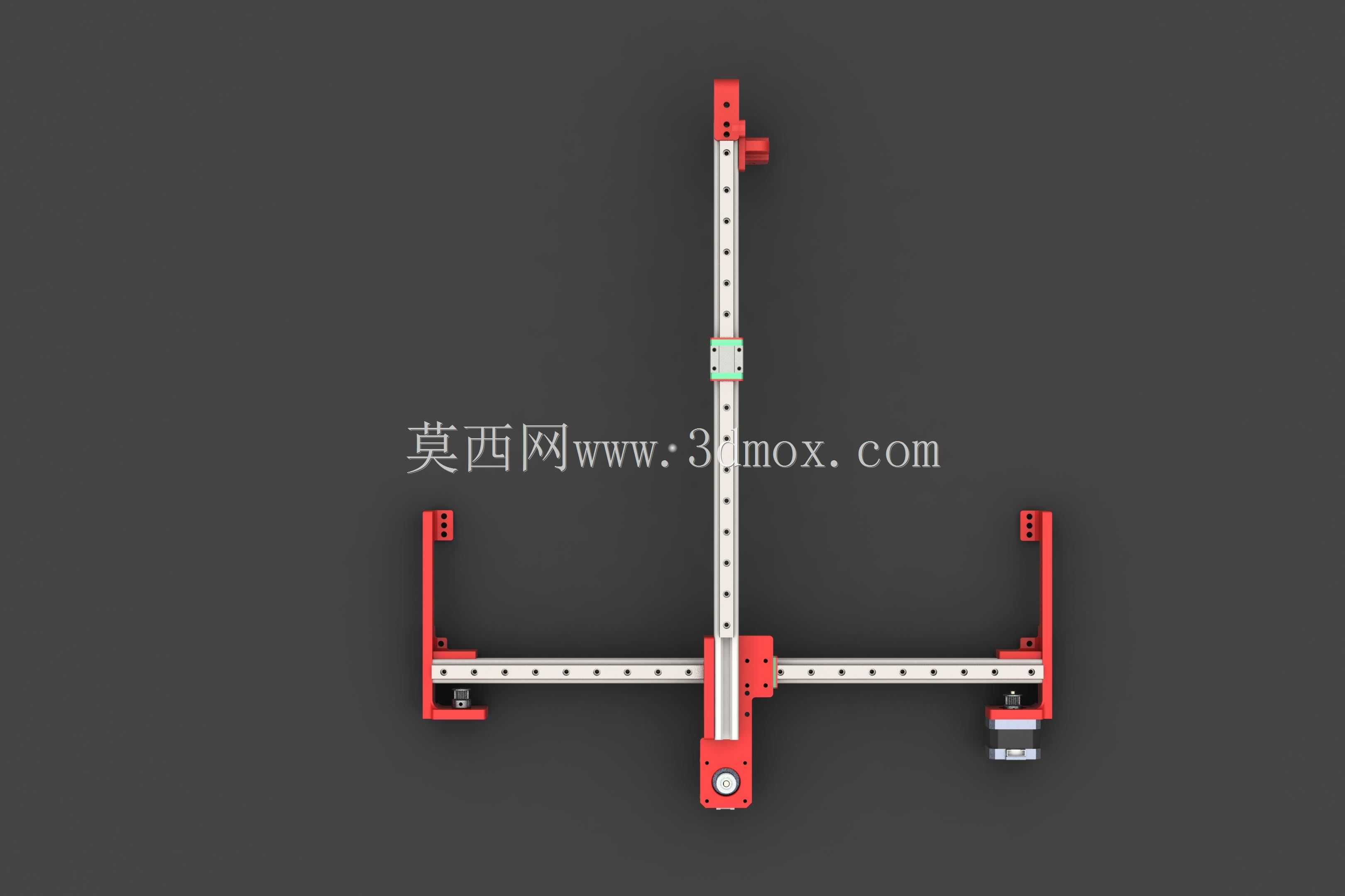

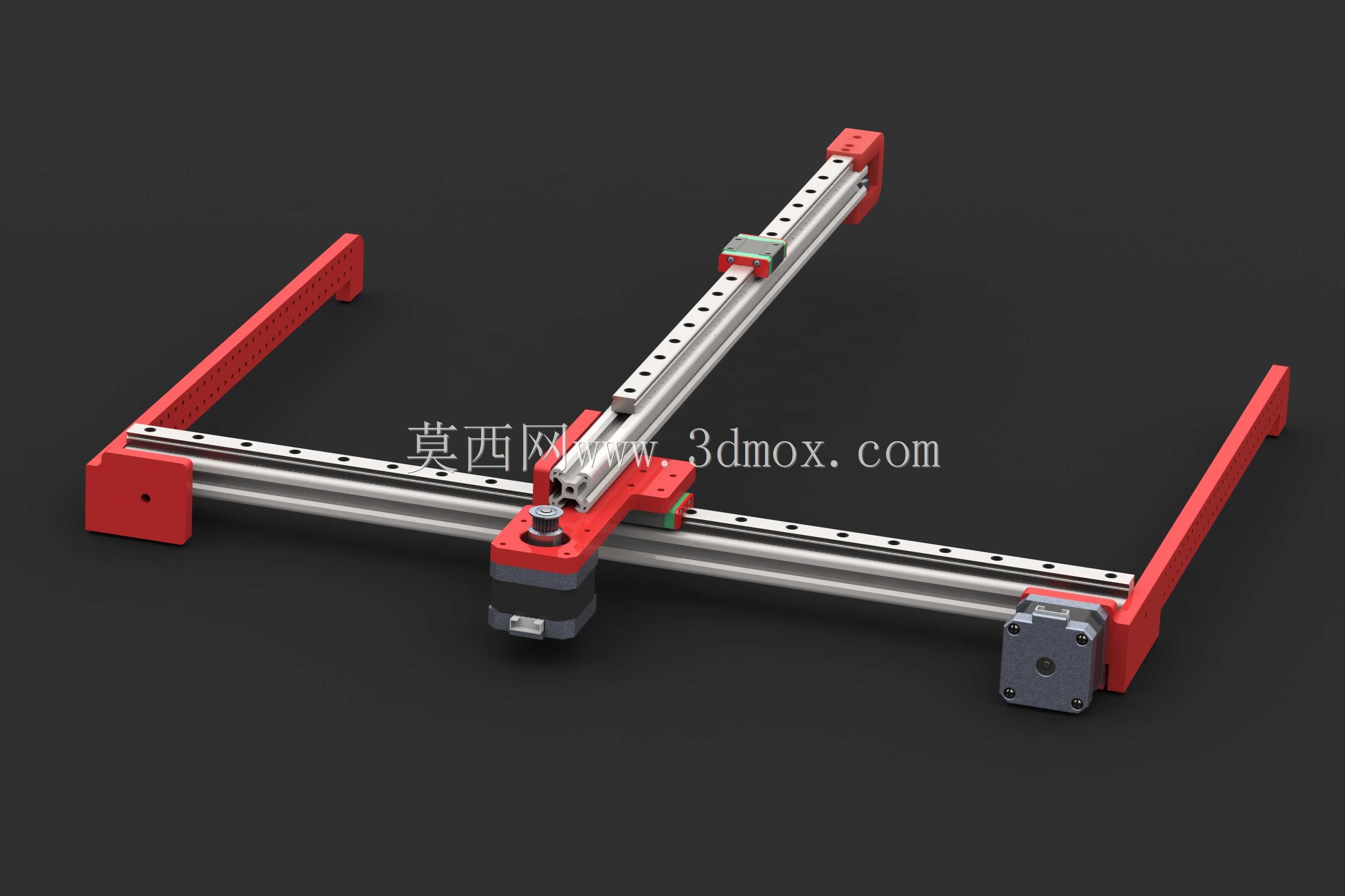

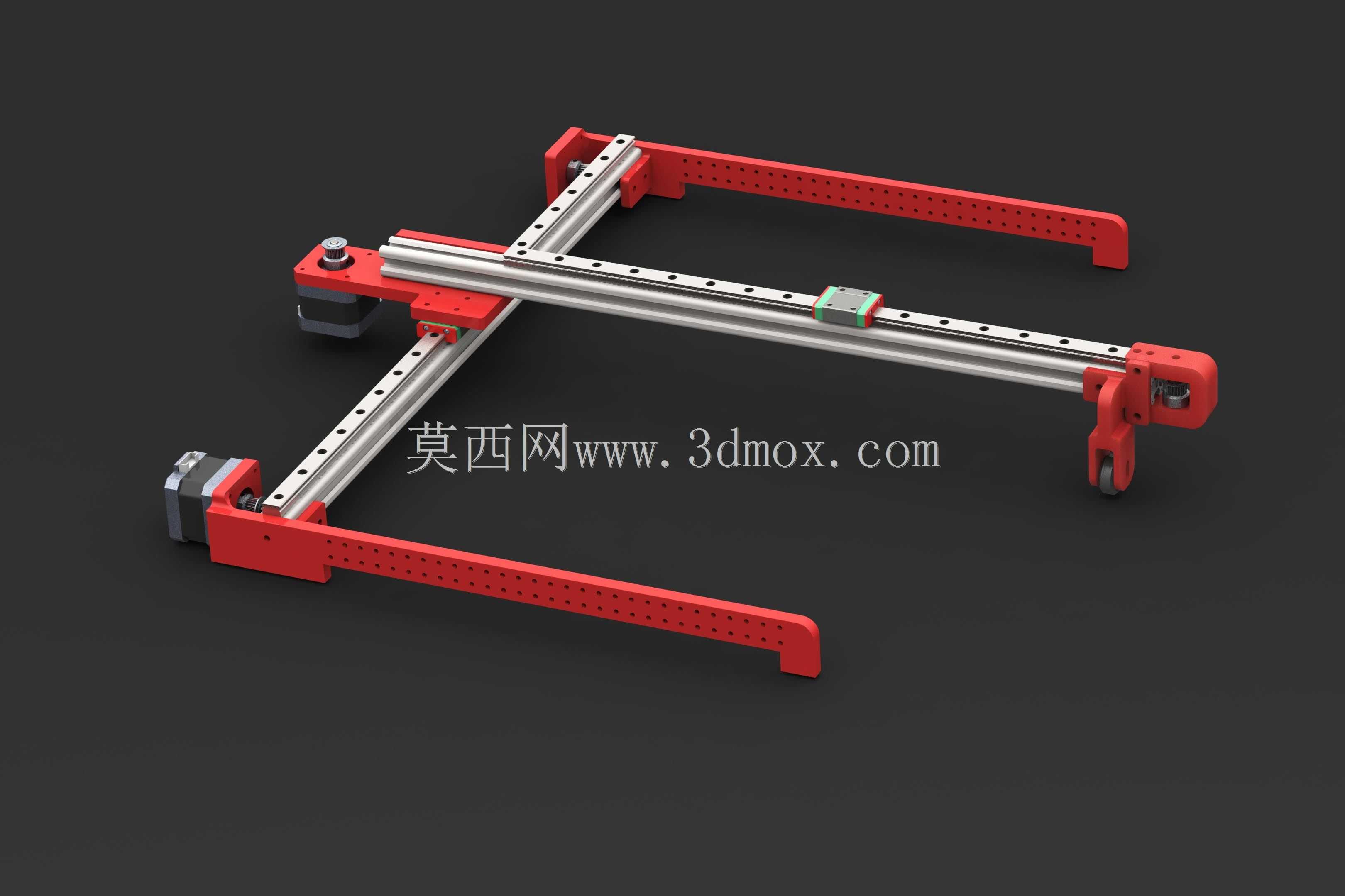

这款小型半导体激光雕刻机主要面向桌面级轻量加工场景，可覆盖个人DIY创作、小型文创工作室打样、教学实训操作、小批量定制标识加工等多元使用场景，能够在竹木、皮革、亚克力、薄塑料、纸质材料等多种低硬度非金属材质表面完成图案蚀刻、文字打标、简单轮廓切割等加工任务，相较于大型工业激光加工设备，它的占地空间更小、部署门槛更低、操作逻辑更简单，不需要配备复杂的工业除尘与高压供气配套设施，普通桌面台面即可完成架设使用，非常适合非工业量产级的轻加工需求。设备整体采用十字滑台运动架构，核心传动依托两条线性导轨实现X、Y轴的精准往复运动，导轨搭配预压滑块能够有效降低运动过程中的间隙误差，保证激光头移动的直线度与重复定位精度，配合步进电机的精准驱动，可以实现细腻的雕刻走刀路径，满足精细图案的加工要求。机架部分采用20x20mm标准工业铝型材搭建，这种型材自带标准安装槽位，不需要复杂的焊接或定制机加工件即可完成组装，既保证了整体机架的结构刚性，抑制高速运动过程中的机架震颤，又能大幅降低装配调试的难度，用户可以根据实际加工需求灵活调整机架的安装跨度，拓展有效加工幅面。设计过程中充分考虑了桌面设备的使用边界，整体结构没有外凸的尖锐边角，所有传动部件都依托型材槽位内置安装，避免运动过程中发生剐蹭风险，激光头安装位预留了标准的高度调节空间，可以根据不同加工材质的焦距要求灵活调整激光头的垂直高度，保证不同厚度材料都能获得最佳的雕刻焦距。设备的走线全部沿铝型材槽位排布，既避免了运动过程中线缆拖拽干涉滑台运动，也让整体外观更加整洁利落，两端的电机安装座采用一体化结构设计，直接与铝型材端面锁附固定，保证电机输出轴与传动机构的同轴度，降低长期运行过程中的传动磨损。这款设备的有效加工幅面适配桌面常用加工尺寸，既可以完成名片大小的精细标识雕刻，也能覆盖A4幅面内的整版图案加工，安装时只需要保证机架放置台面水平，锁紧各连接部位的紧固件，完成导轨平行度校准即可投入使用，不需要复杂的地基固定或专业调试流程，普通用户参照装配说明即可快速完成搭建调试。
