1600幅面台式数控激光雕刻加工设备

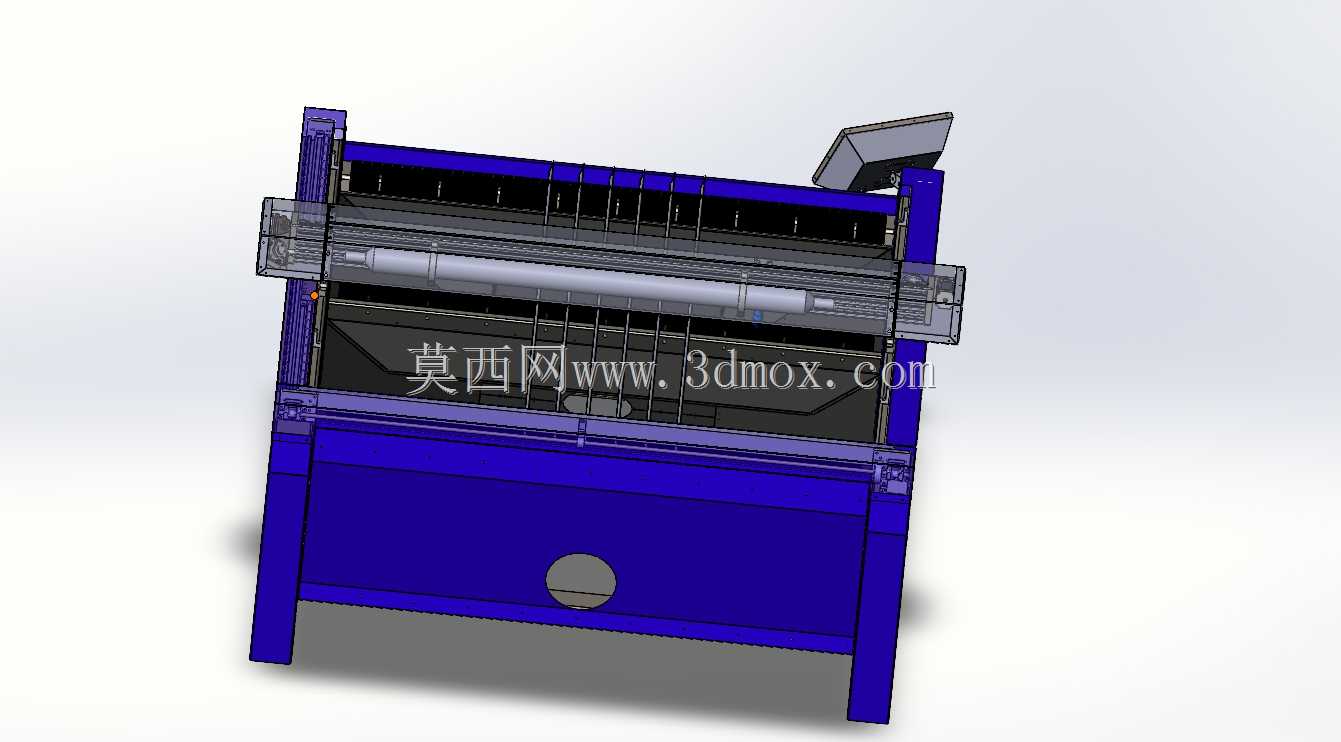

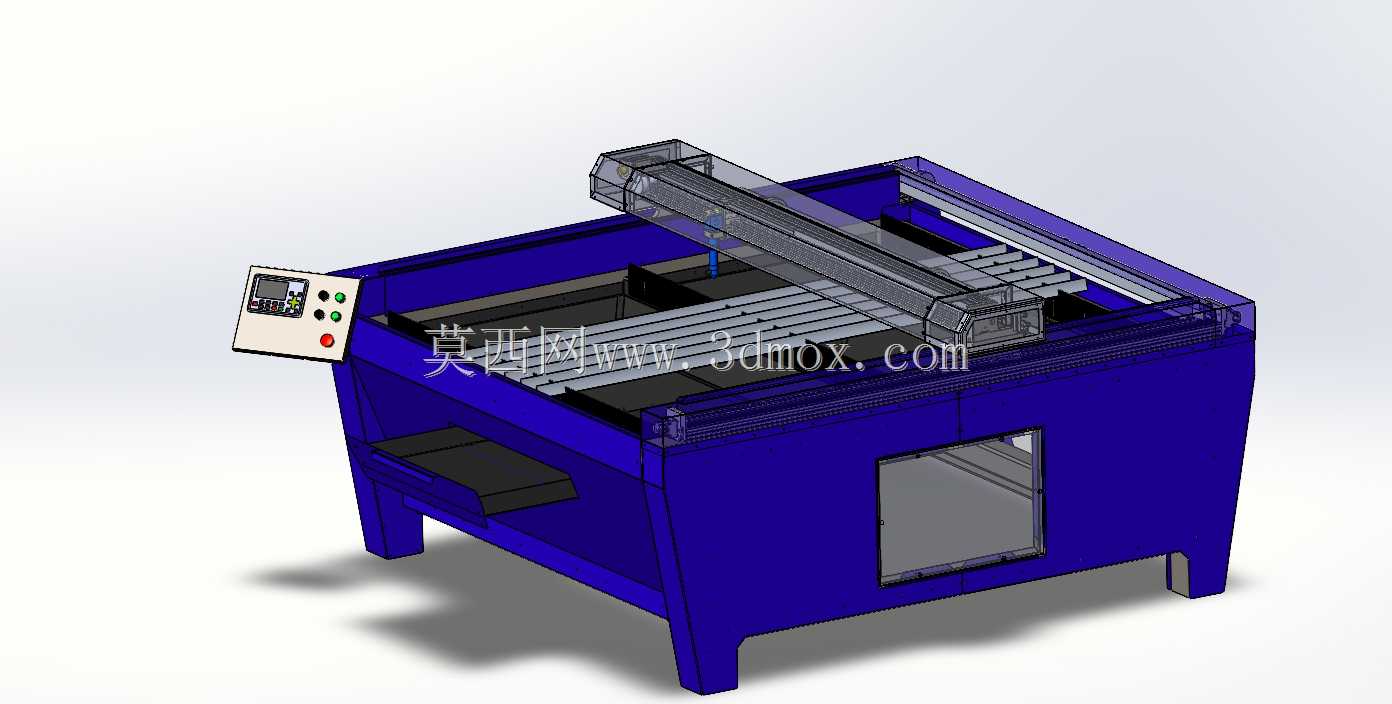

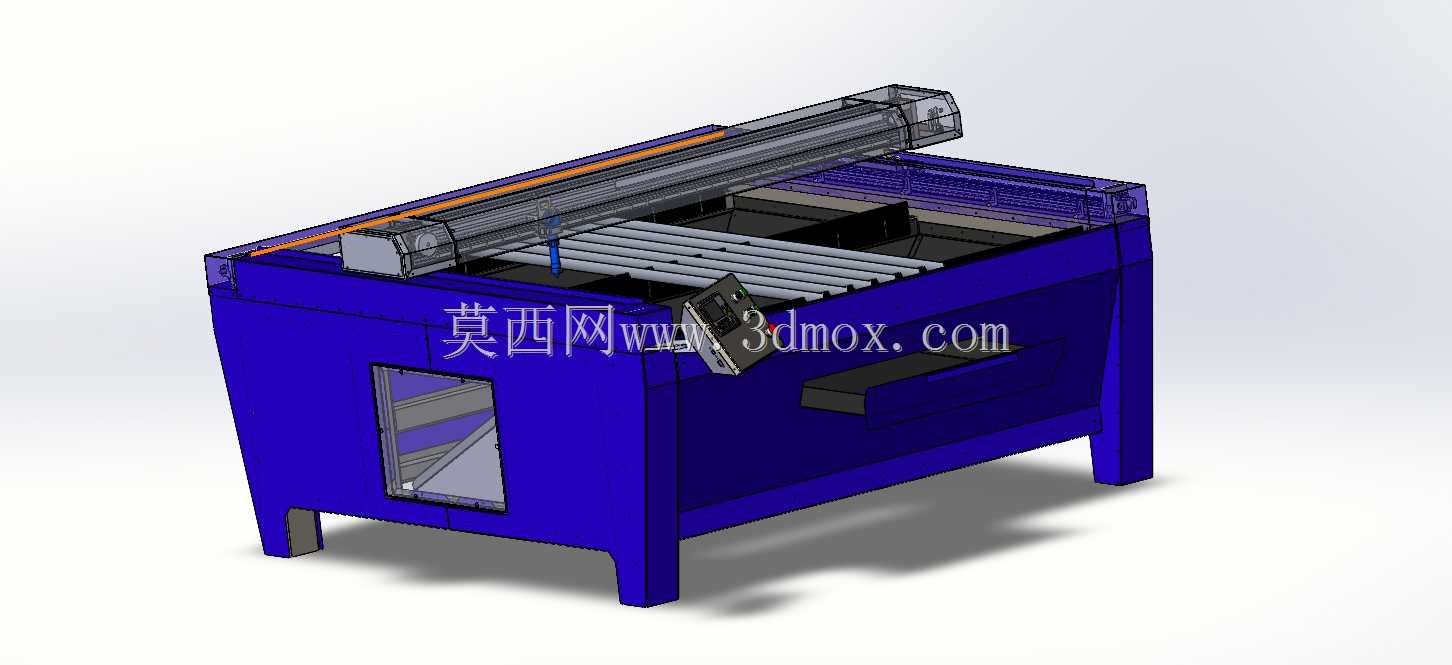

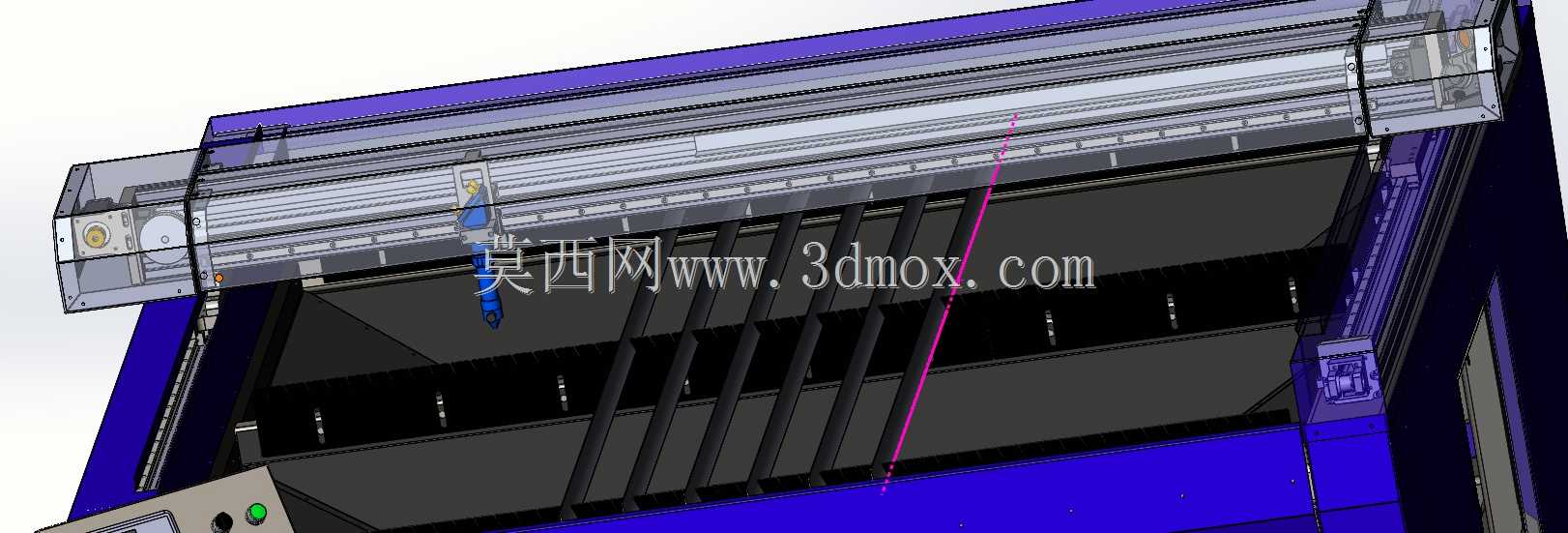

这款台式激光雕刻设备主要面向广告标识制作、工艺礼品加工、亚克力制品裁切、皮革布料雕花、竹木材质刻字等多类加工场景，可覆盖中小批量加工门店、文创工作室、学校实训车间、小型加工厂的日常加工需求，能够在亚克力、木板、皮革、布料、纸张、双色板等多种非金属材质上完成图案雕刻、轮廓切割、标识打标、镂空雕花等加工作业，相比传统机械雕刻设备，具备加工无接触、工件无受力变形、雕刻精度高、切面光滑无毛刺、加工图案复杂度不受刀具路径限制的优势。设备整体采用落地式柜式床身结构，主体床身采用方管焊接框架搭配钣金外罩的设计，床身下部预留有储物空间可放置常用加工配件与工具，侧面开设检修窗口方便后期维护内部光路与传动部件，整体外形尺寸为1600mm×1600mm×1500mm，安装时仅需预留周边200mm以上的操作与维护空间，地面承重满足每平方米500kg即可完成布设，无需额外做特殊地基处理，适配普通工业厂房、临街加工门店的场地条件。设备的运动系统采用龙门式移动结构，X轴横梁搭载激光头组件沿Y轴导轨做前后进给，激光头沿X轴横梁做左右移动，Z轴可根据加工材料厚度调整激光头的焦距高度，传动部分采用同步带搭配直线导轨的组合，兼顾运动速度与定位精度，可实现最高每分钟24米的空移速度，重复定位精度控制在0.1mm以内，能够满足精细雕刻与快速切割的不同加工需求。设备前端左侧集成了独立操作控制台，面板上搭载数控显示屏、功能按键、急停开关与状态指示灯，操作人员可直接在设备前端完成参数设置、加工启动、紧急停止等操作，无需外接独立控制柜，进一步节省设备的布设空间。设计过程中重点考虑了设备的运行稳定性与操作便捷性，床身框架做了时效处理消除焊接内应力，避免长期使用出现床身变形影响加工精度，加工平台采用栅格条式支撑结构，既能够保证加工材料的平稳放置，也可让激光穿透材料后的多余能量被下方空间吸收，避免反射损伤工件背面，外罩部分采用半透明防护设计，既可以阻挡激光散射对操作人员的眼部造成伤害，也可随时观察内部的加工状态，设备后部预留有排烟接口，可外接工业排烟风机将加工产生的烟雾废气直接排出室外，优化加工区域的工作环境。
