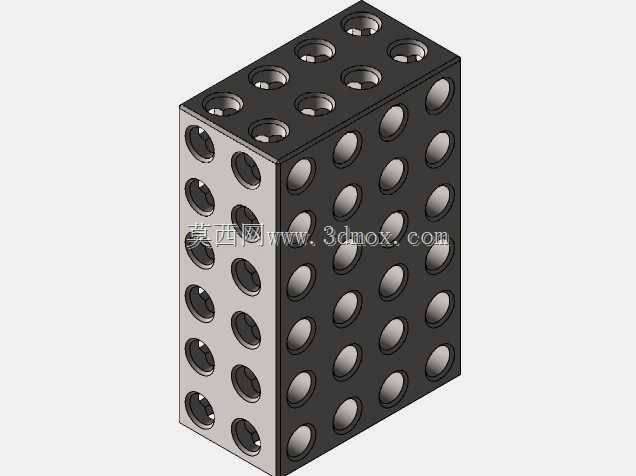

多孔定位组合式1-2-3基准垫块

这款多孔定位组合式1-2-3基准垫块，是工装夹具系统中核心的基础定位元件，广泛应用于精密机加工工位装夹、三坐标测量基准搭建、自动化生产线工件定位、工装检具快速组装等工业场景，能够为各类工件提供稳定、高精度的定位支撑，替代传统定制化垫高块，大幅缩短工装准备周期，适配多品种小批量的柔性生产需求。从实际用途来看，该垫块可单独作为垫高基准使用，也可通过侧面与端面的标准孔位实现多块拼接组合，快速搭建不同高度、不同跨度的定位支撑结构，满足不同尺寸工件的装夹需求，在铣削、磨削、钻削等加工工序中，能够有效避免工件装夹变形，保证加工基准的统一性，同时在检测环节可作为测量基准座，为工件提供统一的坐标基准，提升测量数据的准确性。产品功能特性上，垫块三个相邻端面均布阵列排布标准安装孔位，孔位间距遵循统一的模数设计，可与标准定位销、锁紧螺栓快速配合，实现无间隙定位锁紧，相邻面的孔位轴线保持严格的垂直与平行公差，保证拼接后的整体形位精度；块体本身采用高刚性材质设计，整体为实心长方体结构，具备优异的抗形变能力，在大夹紧力工况下也能保持尺寸稳定，表面做硬化处理，耐磨性能优异，长期反复使用也不会出现孔位磨损、基准面刮伤的问题，有效延长使用寿命。设计思路上，这款垫块遵循模块化、标准化的设计原则，将1、2、3三个整数尺寸比例融入块体的长宽高设计中，让使用者可以快速通过块体组合凑出整数尺寸的支撑高度，无需额外计算调整，降低工装搭建的出错概率；三个面全孔位的布局，打破了传统垫块仅单面有孔的局限，让块体可以任意方向安装使用，无需刻意区分安装面，提升使用便捷性，孔口做倒角处理，既方便螺栓与定位销的快速导入，也能避免孔口磕碰产生毛刺影响装配精度。外形尺寸与安装边界方面，该垫块长宽高严格遵循1:2:3的整数比例设计，整体为规整长方体结构，所有棱边做微小倒角处理，避免锐边划伤操作人员；安装孔位均为标准规格，孔深满足螺栓锁紧的深度要求，不会出现锁附不牢的问题，块体的相邻端面垂直度、平面度均达到精密工装的公差要求，单独使用时可直接作为高精度基准面，多块拼接时相邻块体的基准面可实现无缝贴合，不会出现拼接台阶影响定位精度，整体安装边界规整，可适配各类标准夹具基板的安装孔位，无需额外改造即可快速投入使用。
