小型AcomsAS-17舵机结构三维建模

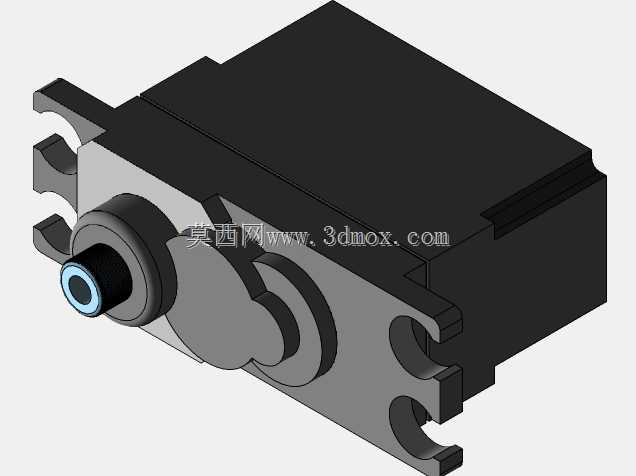

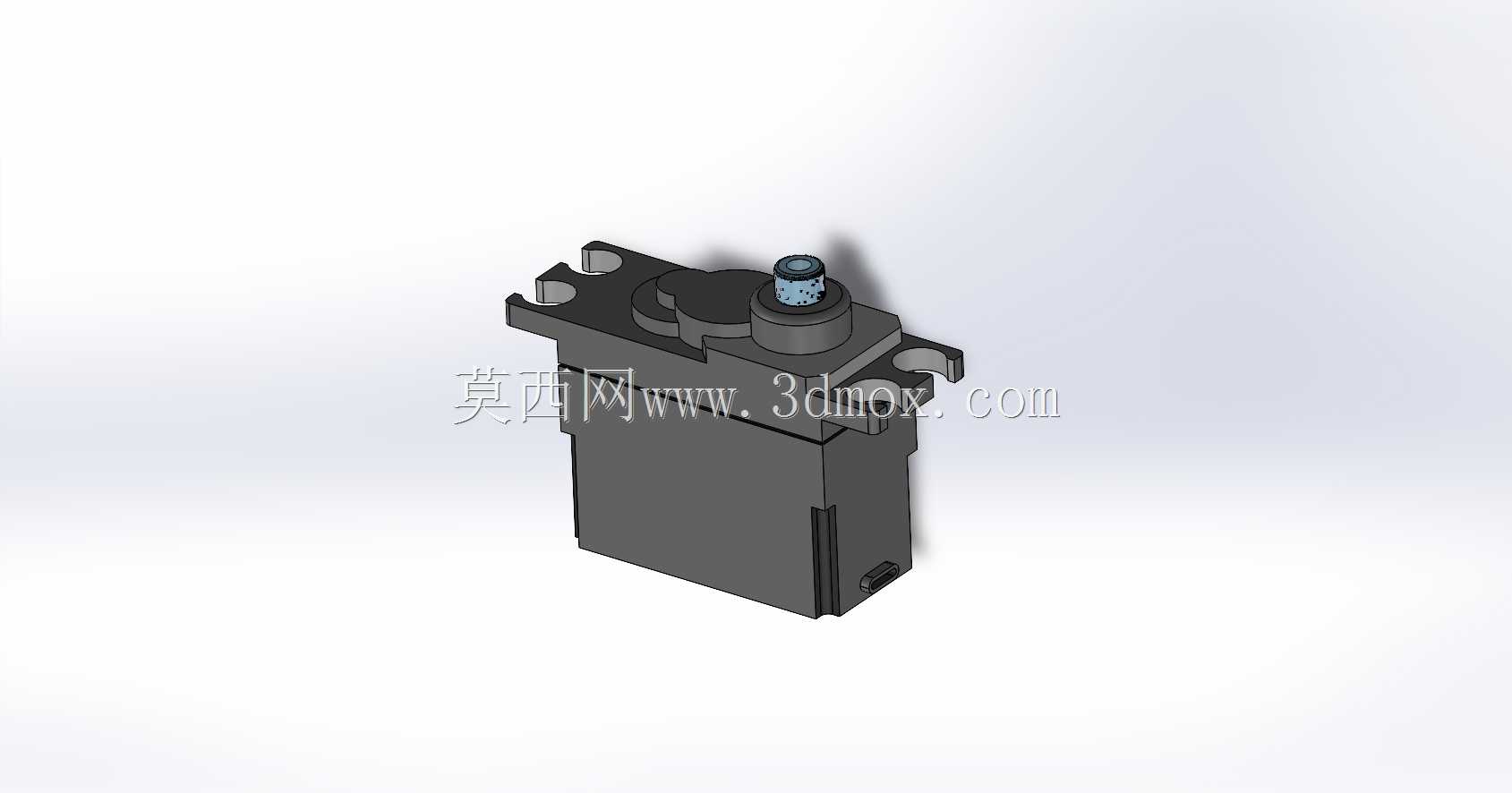

这款小型伺服执行部件的三维建模，主要面向航模制作、小型机器人关节驱动、精密自动化小负载工位动作控制等应用场景，在固定翼航模的舵面偏转控制、小型仿生机器人的关节动作驱动、桌面级自动化装置的点位位移执行环节中，这类小体积舵机是核心的动作输出部件，能够根据控制信号输出指定角度的偏转动作，完成精准的位置控制需求。从实际用途来看，该部件可将接收到的电信号转换为输出轴的角位移，通过配套的舵盘连接外部负载，实现0到180度范围内的角度定位，满足小扭矩、高精度的往复摆动控制需求，相比同规格的其他驱动部件，它的集成度更高，不需要额外搭配减速箱与位置反馈组件，直接接入标准控制信号即可工作，大幅降低了小型驱动系统的搭建难度。在功能特性上，该模型还原了这类微型舵机的典型结构：顶部带齿的输出轴用于安装不同规格的舵盘，传递输出扭矩；壳体两侧带安装孔的固定耳是核心的安装定位结构，可通过微型螺丝直接固定在安装基座上，不需要额外设计复杂的固定结构；壳体侧面的出线槽用于引出控制与供电线缆，避免线缆干涉舵机的摆动动作；内部集成的减速齿轮组与位置检测电位器的结构轮廓也在模型中有所体现，还原了产品的内部布局逻辑。设计思路上，建模过程参考了实物的卡尺测量数据，优先保证安装边界尺寸的准确性，因为这类小型驱动部件在实际装配中，安装孔位间距、输出轴中心高度、壳体整体长宽高尺寸是装配适配的核心参数，建模时优先锁定这些关键配合尺寸，再逐步细化壳体的加强筋、输出轴的齿形、固定耳的倒角等细节结构，既保证模型能够直接用于装配干涉检查，也还原了产品的外观细节。外形尺寸与安装边界方面，该舵机整体为方正的微型壳体结构，两侧固定耳的安装孔中心距符合微型舵机的通用安装规格，输出轴突出壳体顶面的高度满足标准舵盘的安装空间需求，壳体底部为平整平面，可直接贴合安装基面，出线槽的位置避开了安装固定区域，不会在装配时出现线缆被挤压的问题，整体安装边界紧凑，能够适配狭小空间内的驱动安装需求，在小型装置的结构设计阶段，可直接将该模型导入装配环境，验证安装空间、动作行程是否存在干涉，提前排查装配问题，缩短实物调试的周期。
