微型高精度舵机式伺服驱动结构设计

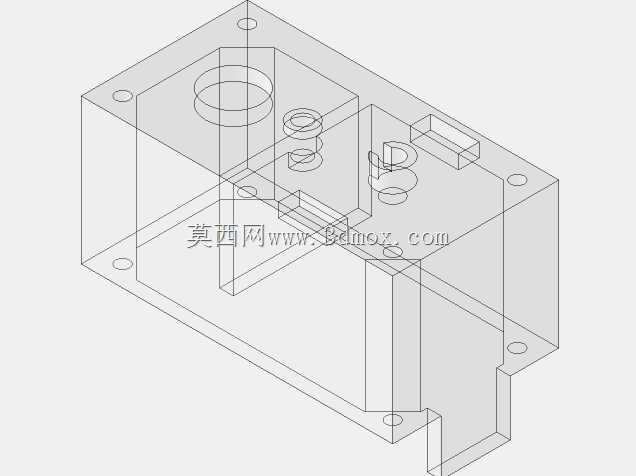

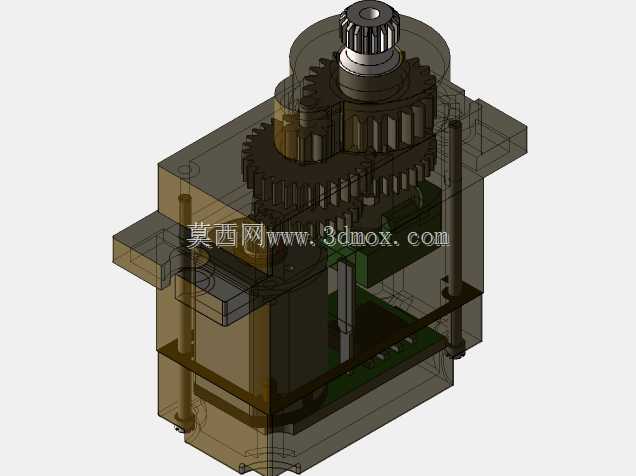

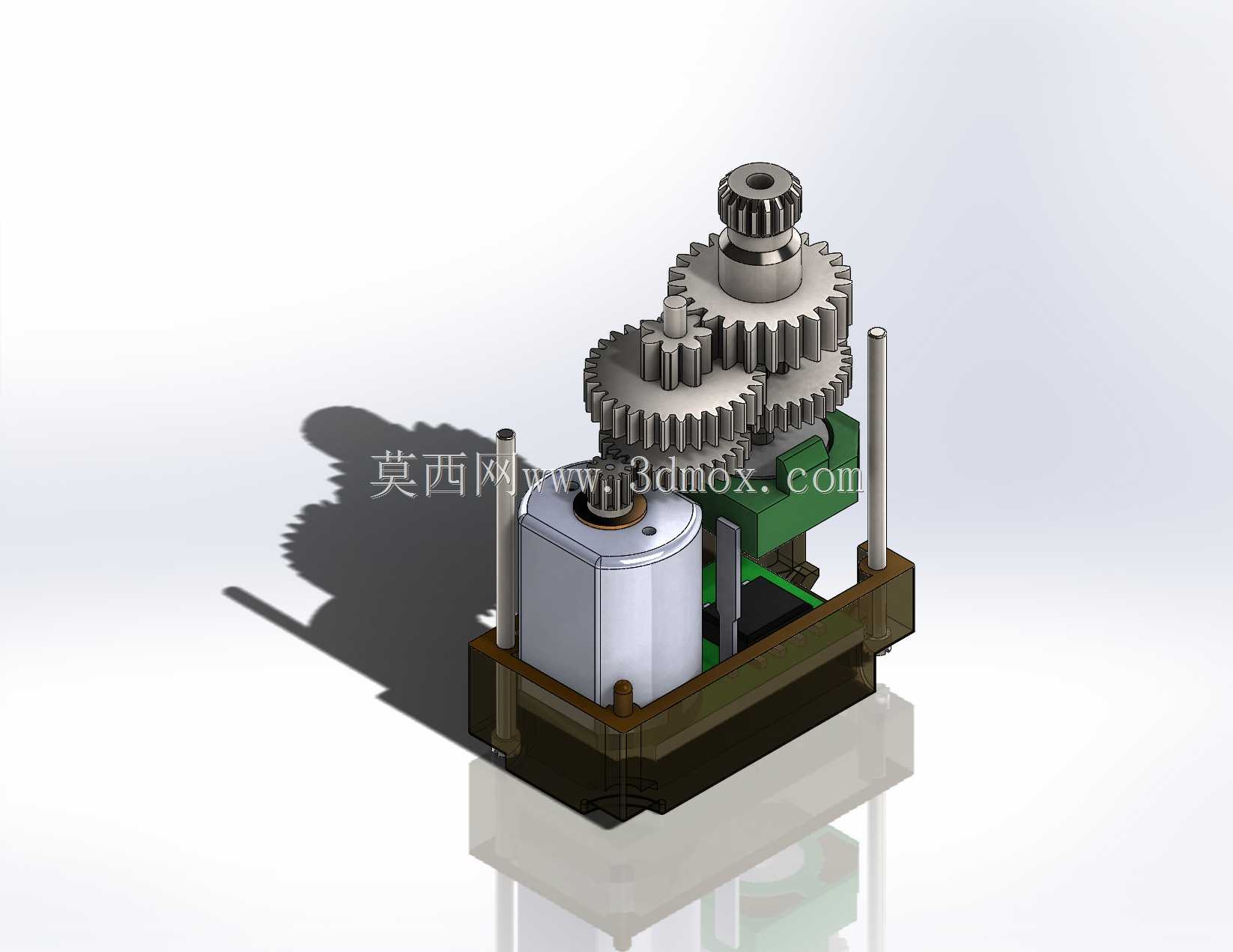

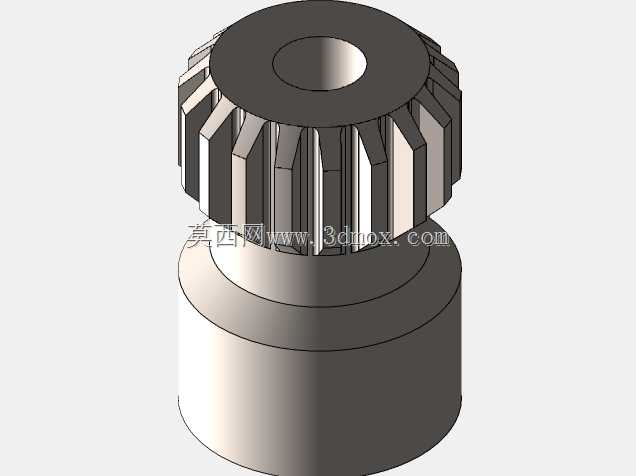

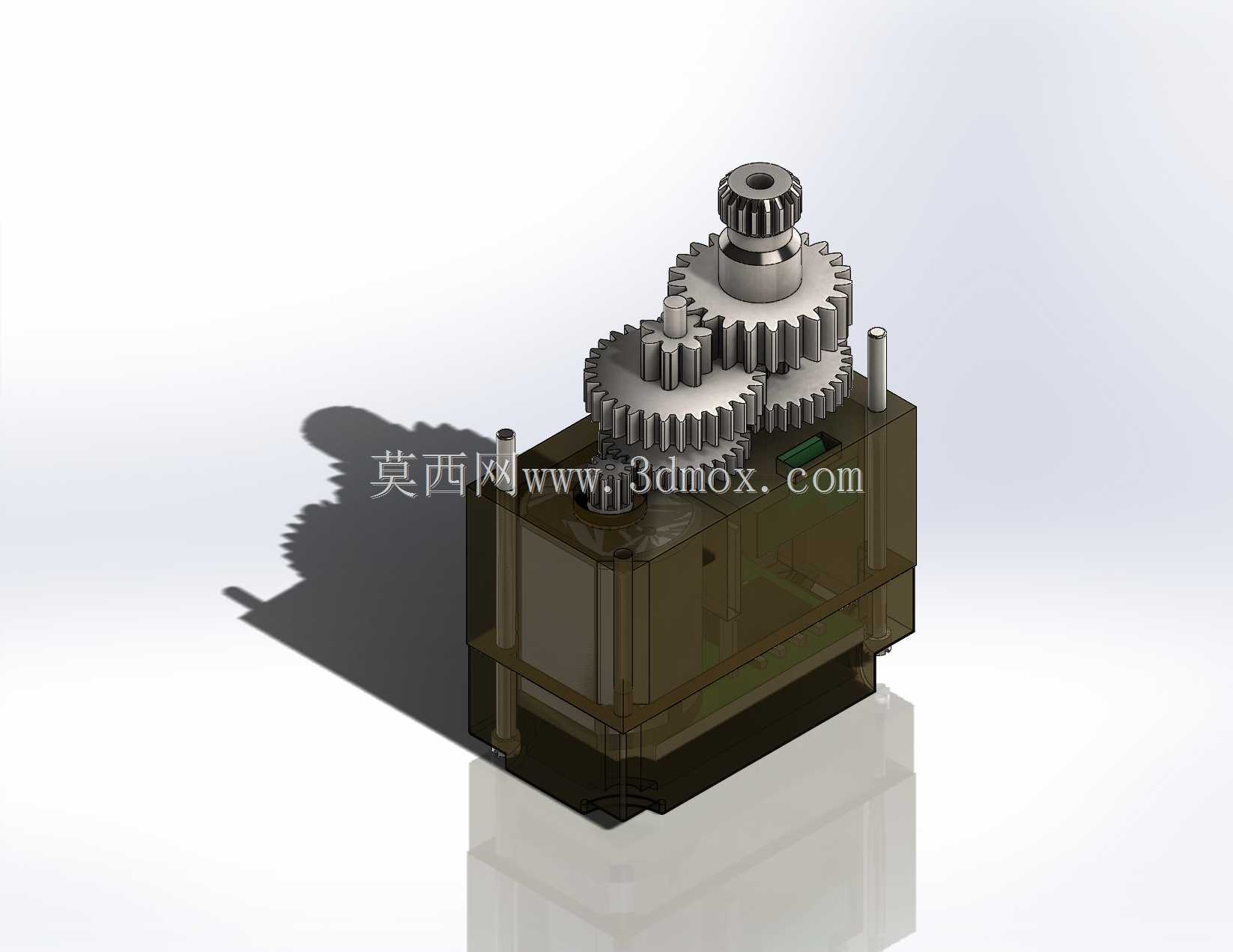

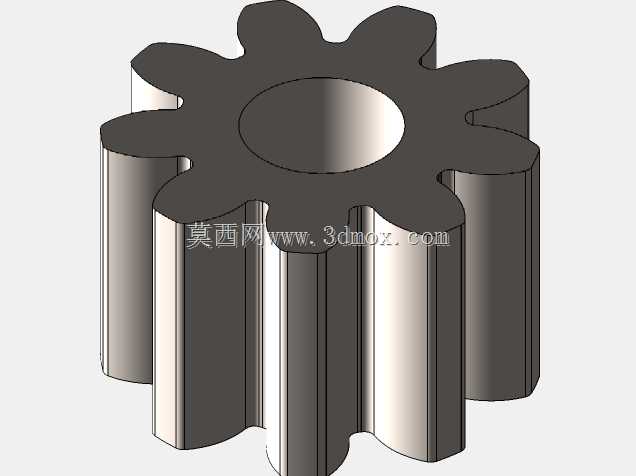

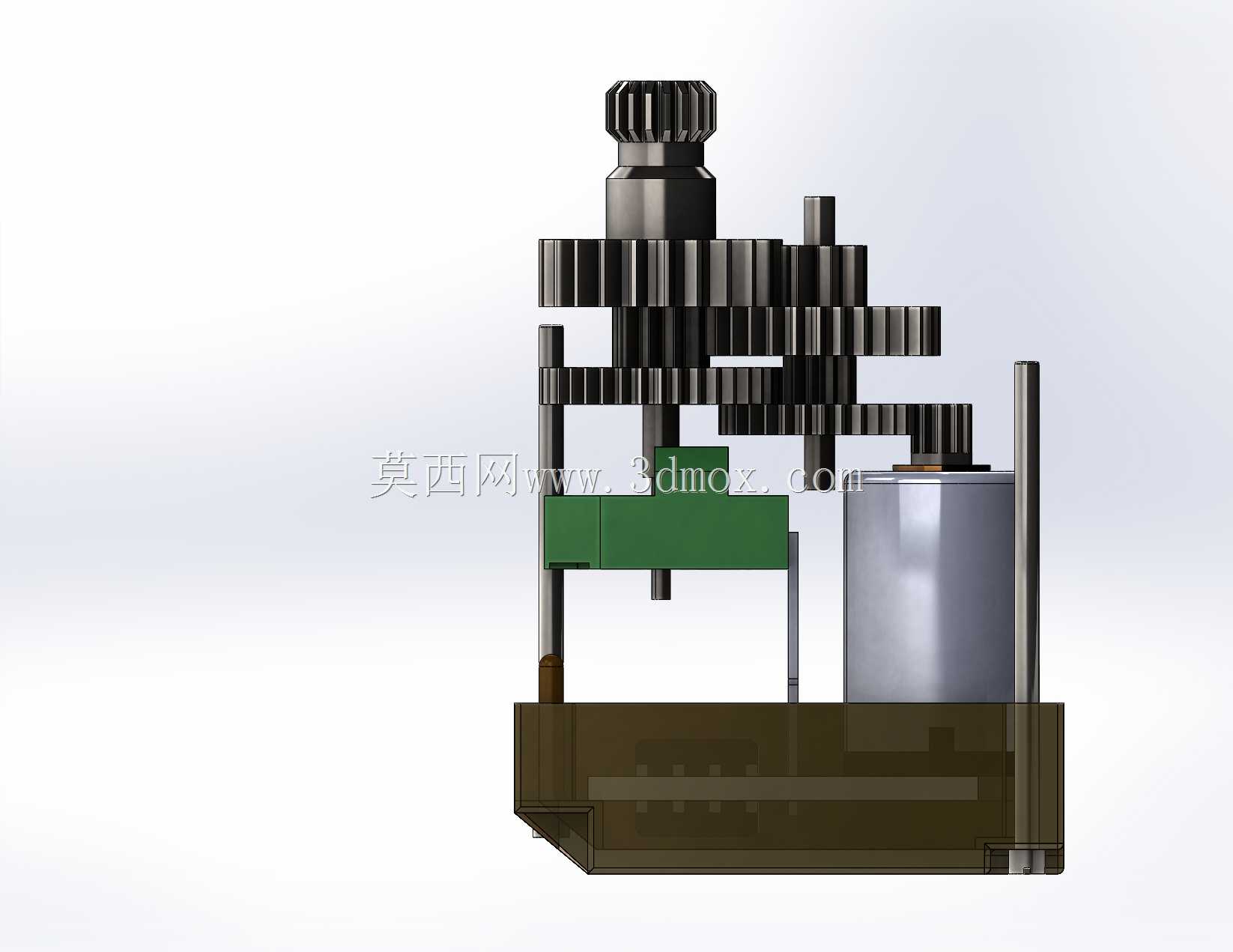

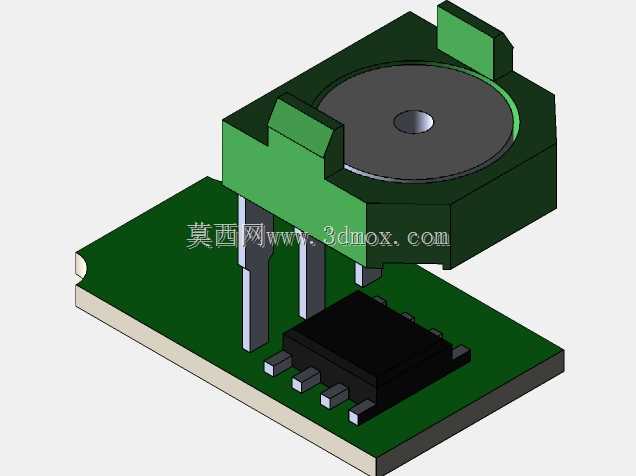

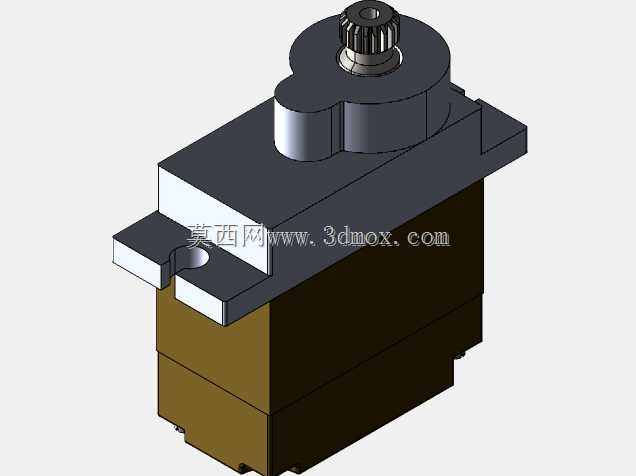

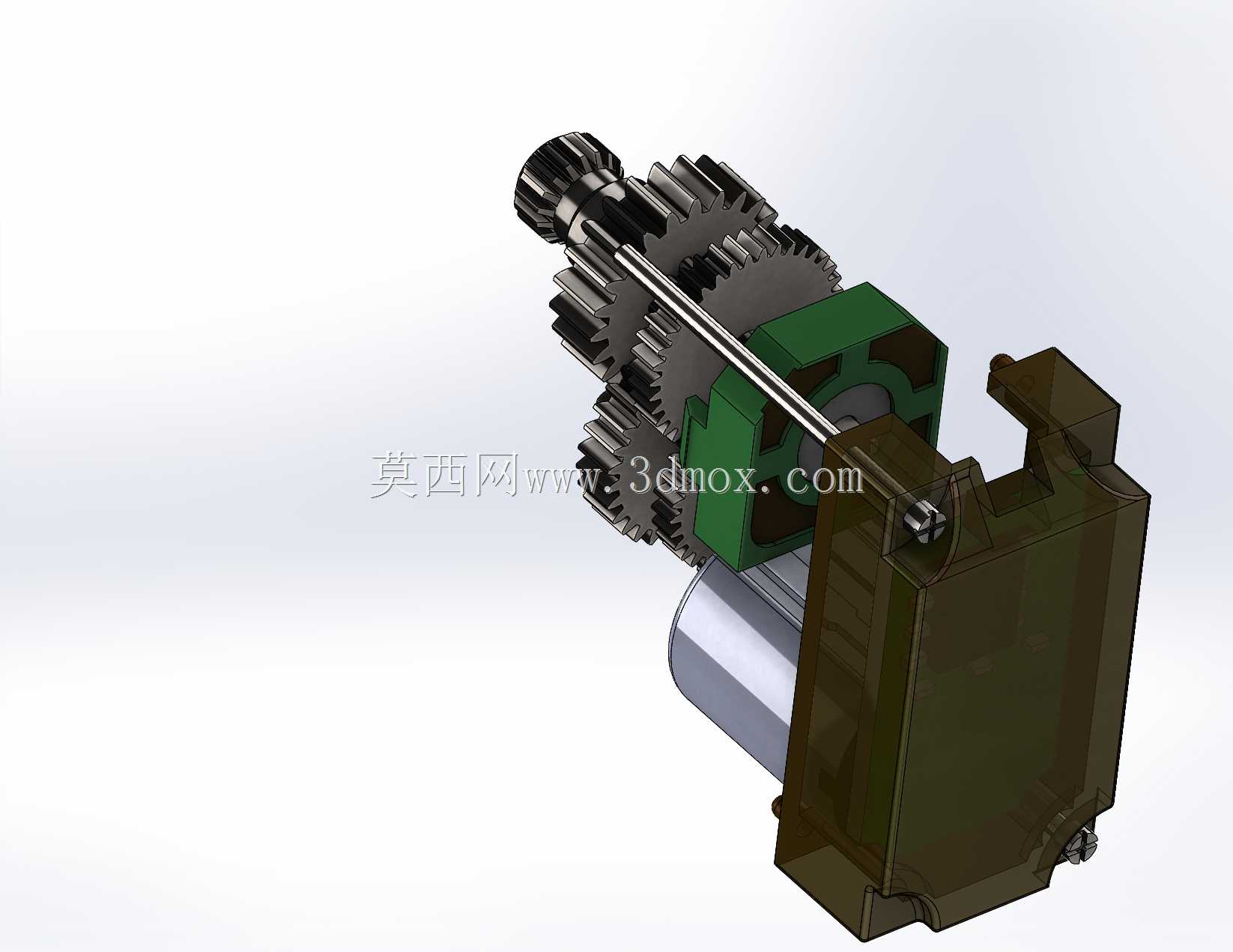

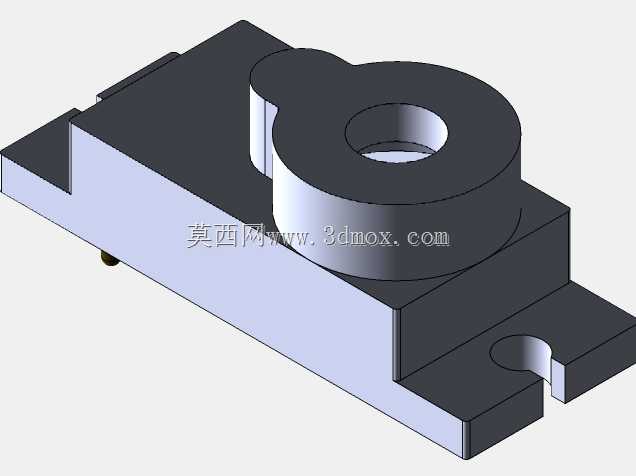

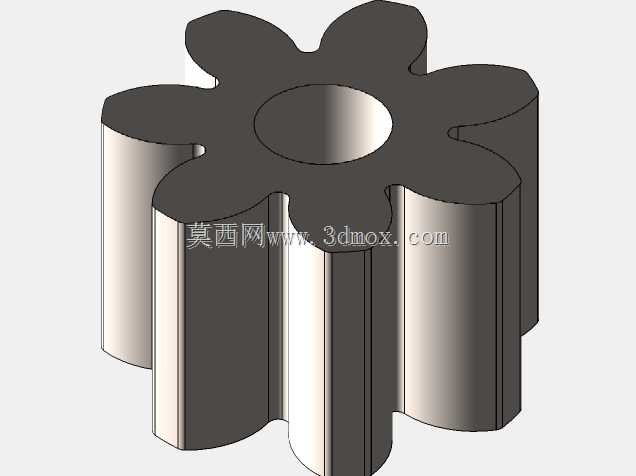

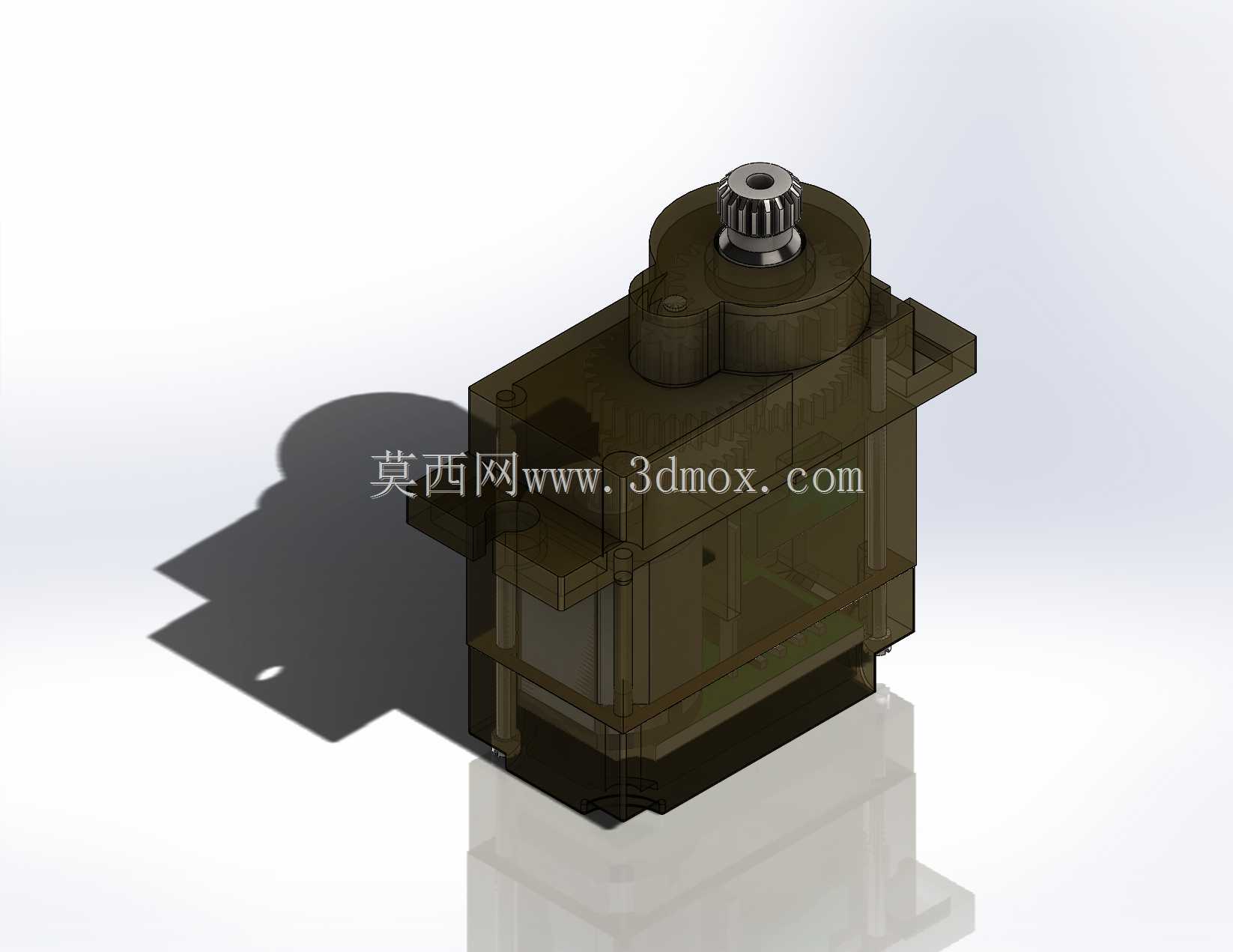

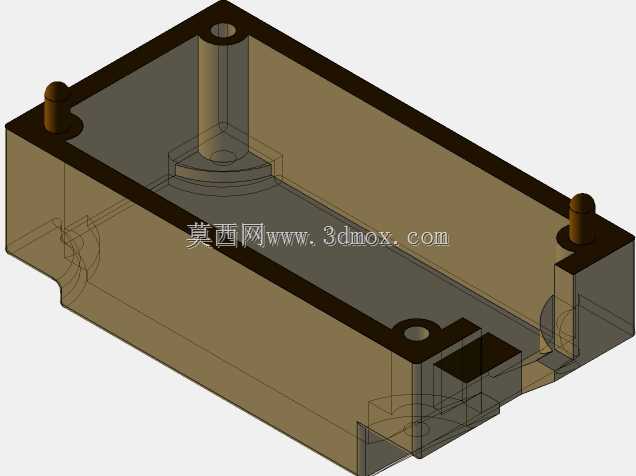

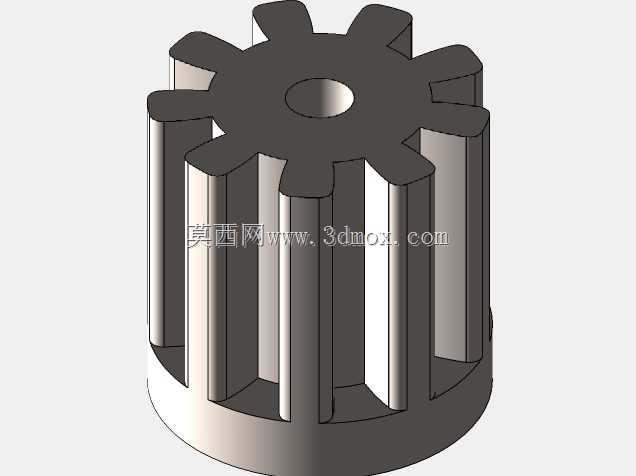

这款微型伺服驱动结构是面向小型精密运动控制场景开发的执行部件，在航模舵面控制、小型机器人关节驱动、智能门锁锁舌传动、桌面级自动化设备点位动作、3D打印设备辅助调平、摄像头云台角度调节等场景中有着极为广泛的应用，能够在有限的安装空间内提供精准的角度定位与稳定的扭矩输出，满足小负载工况下的高精度位置控制需求。从实际用途来看，该结构作为闭环控制的执行终端，可接收控制端发出的PWM信号，将电信号转化为输出轴的指定角度偏转，相比普通直流电机的连续转动特性，它具备角度锁定能力，在到达目标位置后可保持输出扭矩，抵抗外部小幅扰动，维持位置精度，非常适合需要往复偏转、角度可控的传动场景。在功能特性上，该结构采用集成化设计思路，将驱动电机、减速齿轮组、位置反馈电位器、控制电路全部整合在紧凑的壳体内，无需额外搭配复杂的驱动模块即可直接接收标准控制信号运行，输出端采用齿形轴结构，可直接搭配配套舵盘安装传动件，传动啮合间隙小，响应速度快，空载状态下偏转响应延迟极低，可实现0-180度范围内的任意角度定位，位置重复精度能够满足绝大多数小型精密设备的控制要求。设计过程中，工程师充分考虑了小型设备的空间限制与安装需求，整体壳体采用方正带安装耳的结构形式，壳体侧面预留的安装凸耳带有标准安装孔位，可直接通过螺丝固定在设备机架上，无需额外设计定制安装支架；内部减速齿轮组采用多级直齿传动布局，在有限的空间内实现了大减速比，将电机的高转速低扭矩输出转化为输出轴的低转速高扭矩输出，兼顾了传动效率与输出扭矩需求；顶部输出轴的伸出长度与齿形规格符合行业通用标准，可兼容市面上绝大多数标准舵盘与传动连接件，降低用户的二次开发适配成本。在外形尺寸与安装边界上，该结构整体体积小巧，长宽高尺寸适配小型设备的紧凑安装空间，安装孔位间距采用通用标准尺寸，输出轴中心到壳体安装基准面的距离经过精准核算，确保安装后传动件的运动轨迹不会与壳体或周边部件产生干涉；壳体底部与侧面的结构做了轻量化处理，在保证结构强度的前提下尽可能降低自身重量，尤其适合对自重敏感的航模、小型移动机器人等应用场景；内部电路与结构件的布局经过优化，将发热较大的驱动元件布置在靠近壳体的位置，便于运行过程中通过壳体向外散发热量，提升长时间运行的稳定性，避免过热导致的性能衰减或元件损坏。
