剪式手动螺旋顶升夹持工装结构

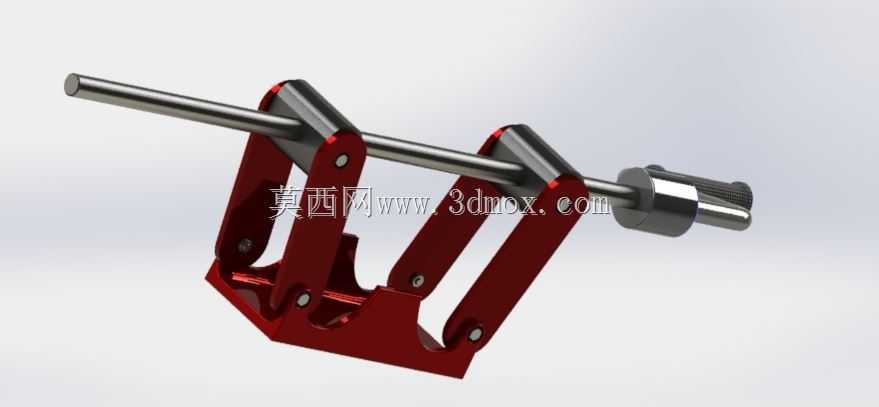

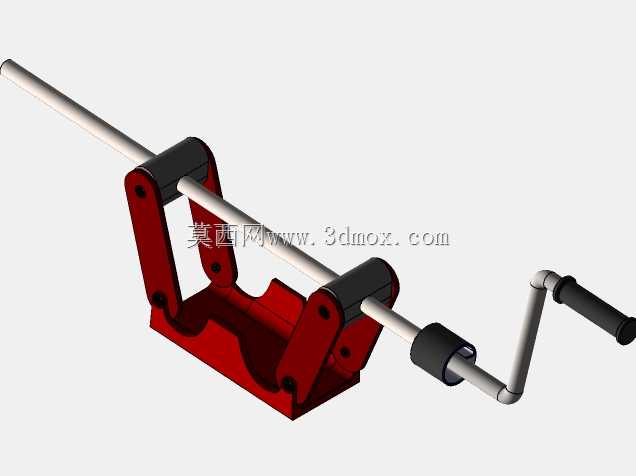

　　这套结构以剪式连杆为承载主体，配合横向螺杆完成顶升、张紧或夹持动作，适合在狭小空间内提供稳定的机械支撑。现场使用时，工件往往不能直接依靠液压设备完成微调，例如装配工位中薄板定位、检具支撑、焊接工装预压以及小型设备检修时的临时托举，都需要一种行程可控、回退风险低、操作位置明确的机械式装置。该模型把螺杆布置在剪臂上部，旋转杆件时通过端部螺母座带动两侧铰接点相对位移，剪臂夹角随之变化，底部支撑面与上方被顶件之间形成高度差。相比直接竖直施压的结构，这种布置把旋转输入转化为连杆开合，操作力方向更符合人工站位，也便于在设备侧面留出扳手空间。

　　从结构组成看，红色剪臂承担主要弯矩和拉压载荷，臂板采用成对对称布置，中间通过销轴形成多组回转副。销轴位置不是随意排布：下端铰接点靠近底座，决定最低位置时的收拢高度；中部铰接点控制力臂比例；上端铰接点靠近螺杆轴线，影响输入扭矩与输出顶力之间的转换关系。设计时需要先确定最低收藏高度、最高工作高度和额定载荷，再反推各孔位间距。若剪臂过长，收拢状态虽然低矮，但高位时侧向晃动会增大；若孔距过短，刚性较好但行程不足。模型中各连杆比例偏向紧凑工装用途，强调在有限高度内获得可用位移，而不是追求大吨位举升。

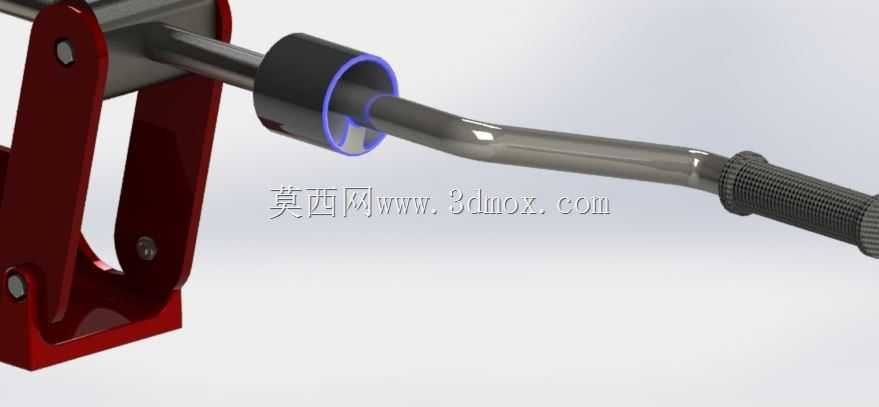

　　螺杆部分采用长轴贯穿形式，一端设置便于工具夹持或手拧的端头，另一端与传动座配合。螺纹段在旋转时推动滑块沿杆轴方向移动，光杆段则为支架提供导向和安装边界。实际工程中，螺杆轴线应尽量与剪臂上端铰接中心保持同一平面，避免传动座受到附加扭转。端部支撑头可以根据工况替换：平面压头用于托住平台或方管，V形压头用于圆杆定位，带橡胶垫的压头用于避免划伤已加工表面。模型当前呈现的金属端头具有台阶和滚花特征，既可以作为手动旋转部位，也可以连接套筒、扳手等辅助工具。

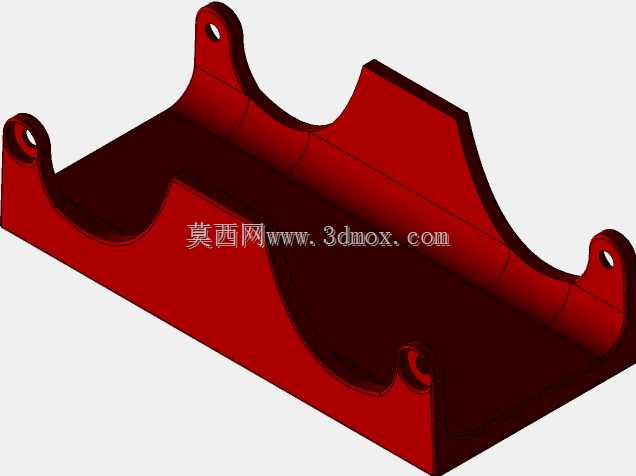

　　底座是保证载荷不倾覆的关键。剪式机构在升降过程中，支撑脚会承受水平分力，若底板过窄或接地面积不足，受压时容易出现滑移。该结构底部采用连续框架式承托，两侧剪臂下端与底板铰接，载荷能够沿臂板传递到较宽的支撑区域。安装到工作台时，可在底板预留孔位使用螺栓固定；若作为移动维修工具，则可在底部增加防滑垫或定位挡块。需要注意的是，顶升点应尽量位于机构中心线上，偏载会使一侧销轴摩擦力增大，长期使用后造成臂板孔位椭圆化。

　　在功能特性上，纯机械螺旋方案具有自锁倾向，螺纹升角设计合理时，撤去外力后载荷不会快速回落，这对装配过程中的安全定位很重要。与液压顶升相比，它不存在油封老化、泄压和油液污染问题，维护重点集中在销轴润滑、螺纹清洁和磨损检查。结构件外形规则，臂板可通过激光切割后铣孔，销轴可用标准圆柱销或定制台阶销，适合小批量工装制作。三维建模时，应先建立螺杆轴线、底座基准面和各铰接点骨架，再生成臂板实体；装配环节要验证螺杆转动一周时顶升高度的变化，并检查最高位、最低位以及中间位置是否存在臂板干涉、螺纹座碰撞和销轴端部冲突。

　　外形边界方面，横向螺杆明显宽于剪臂主体，选型时不能只看底座占地，还要预留两端操作空间。最低位置时，机构可放入较低缝隙；最高位置时，上端压头与底座之间形成工作行程，但螺杆会承受较大轴向力，支撑座需要有足够厚度。若用于自动化线体，可把端头改为带六角孔或联轴器接口，由电机、气动扳手提供旋转输入；若用于手工工位，则应控制螺杆转速和传动比，避免单次操作力过大。整体而言，该结构把螺旋传动、剪式连杆和可更换压头结合在同一工装中，既能够完成轻载顶升，也可经过尺寸校核后用于夹紧、撑开和定位场景。
