双伺服驱动连杆式自适应机械夹持爪

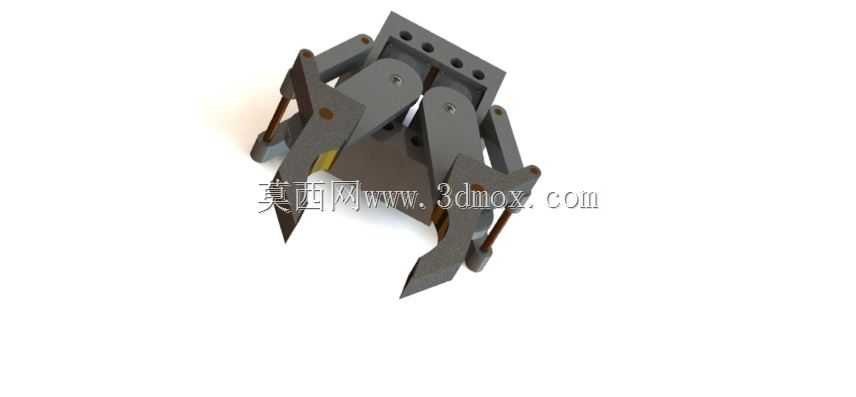

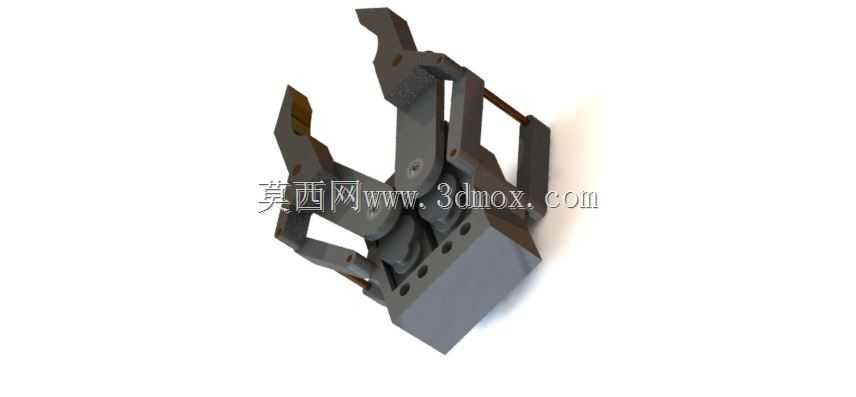

　　在3C电子精密装配、小型工件上下料以及实验室柔性抓取工位中，末端执行器的开合行程与夹持力往往需要独立调控，单自由度夹爪很难同时兼顾异形件包容与刚性件稳持两类需求。这套夹持机构采用双伺服电机分侧驱动的布局思路，将两台动力元件分别布置在基座后端两侧，通过各自的减速输出轴带动四连杆摇杆机构，最终驱动左右两根夹指完成相向开合动作，两侧夹指可根据工件轮廓做小幅随动偏摆，即便工件摆放存在轻微角度偏差，指面也能逐步贴合并形成多点接触，避免单点顶推造成的工件滑脱或表面压伤。

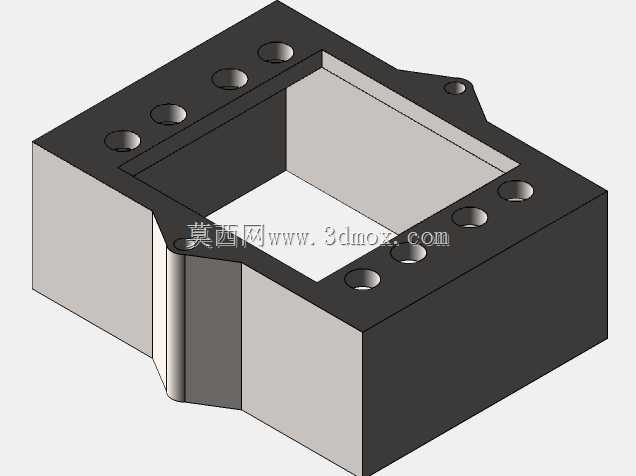

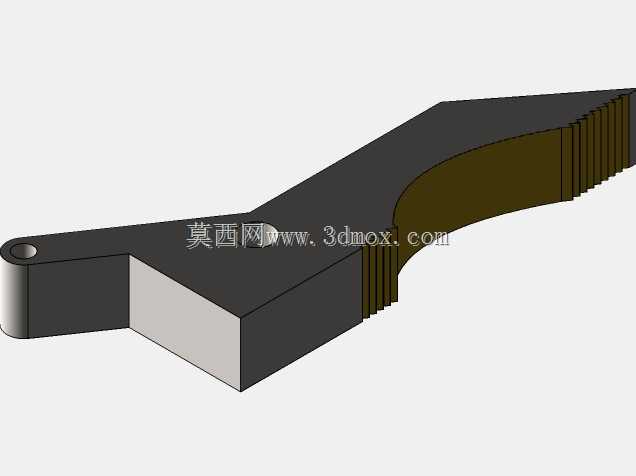

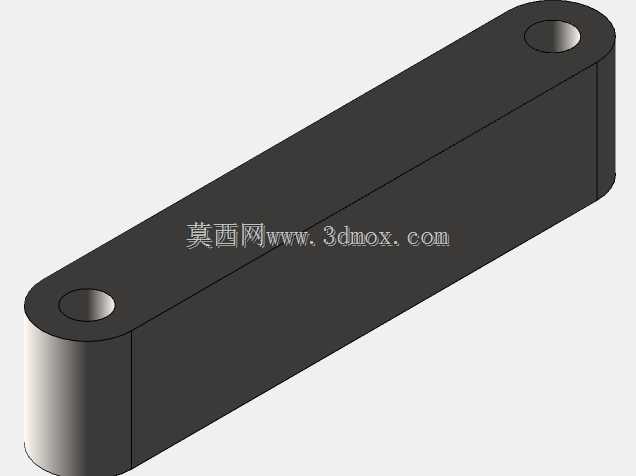

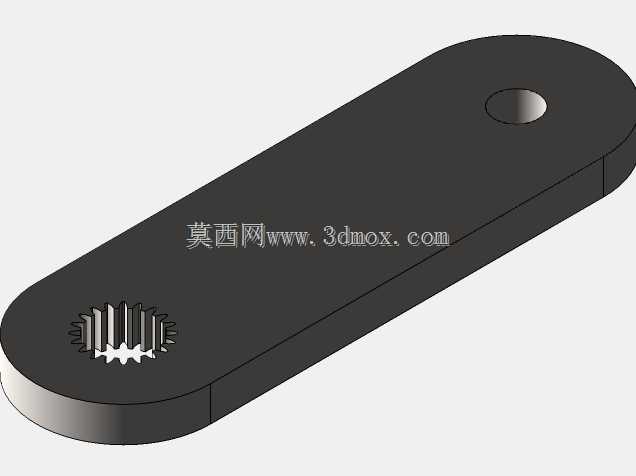

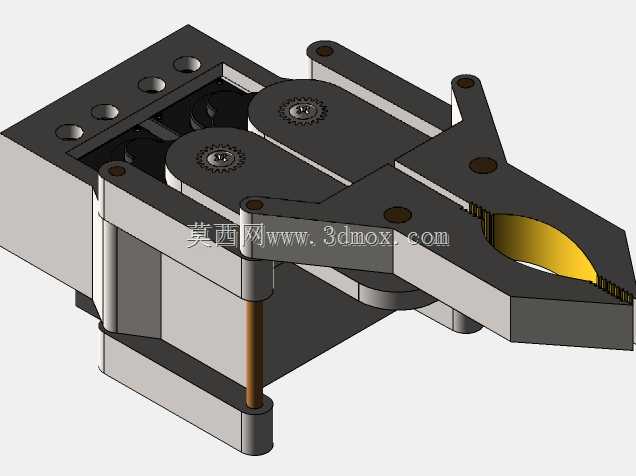

　　从结构层级来看，整机下部为方块式安装基座，基座内部预留电机安装腔与走线空间，侧面加工有阵列减重孔，既降低末端整体惯量，也为伺服线缆、接头固定提供安装位；基座上方通过多组铰接销轴串联起主动摇杆、从动连杆与夹指支座，所有回转副均采用同轴销轴定位，连杆板材之间保留均匀装配间隙，保证机构在全行程内无卡滞、无死点。夹指末端设计成带弯折钩角的长指形态，指端内侧预留可更换耐磨垫的安装面，抓取柱状、盒状或不规则小零件时，钩角可从工件下侧形成托持，水平夹紧与竖向限位同时生效，高速移载过程中工件不易因加减速惯性甩出。

　　设计阶段先按目标工位的最大工件外径确定夹指全开时的指端间距，再反推四连杆各杆长度与摇杆摆角范围，保证夹指从全开到全闭的运动轨迹近似直线平移，减少夹持过程中工件被横向推偏的现象；两台伺服电机可在控制程序中设定位置环与力矩限幅，位置模式下控制开合行程以适配不同尺寸工件，力矩模式下限制输出扭矩以保护薄壁易碎零件，两路驱动也可单独动作，实现单侧靠正、对中找正等特殊工序动作。

　　安装边界方面，基座底部为规整矩形结合面，可直接通过螺栓固定在六轴机器人腕部法兰、直线模组滑台或桌面工装支架上，基座后侧留出电机与线缆的弯折空间，夹指全开状态下两侧外缘不超出基座宽度过多，在密集料盘、窄工位之间取放料时不易与周边治具发生干涉；整机运动部件集中在基座上方，铰接点均暴露在可视范围内，日常点检销轴磨损、补充润滑脂时无需大面积拆解，维护路径清晰。

　　实际选型应用时，可将该夹持爪用于小型五金件分拣、塑胶壳装配夹持、试管样件转移等场景，针对不同工件只需更换指端软垫或调整伺服行程、力矩参数，本体连杆结构无需重做，能够在一条柔性产线上兼容多品种小批量的抓取需求。
