RC船模方位Z轴泥浆驱动装置

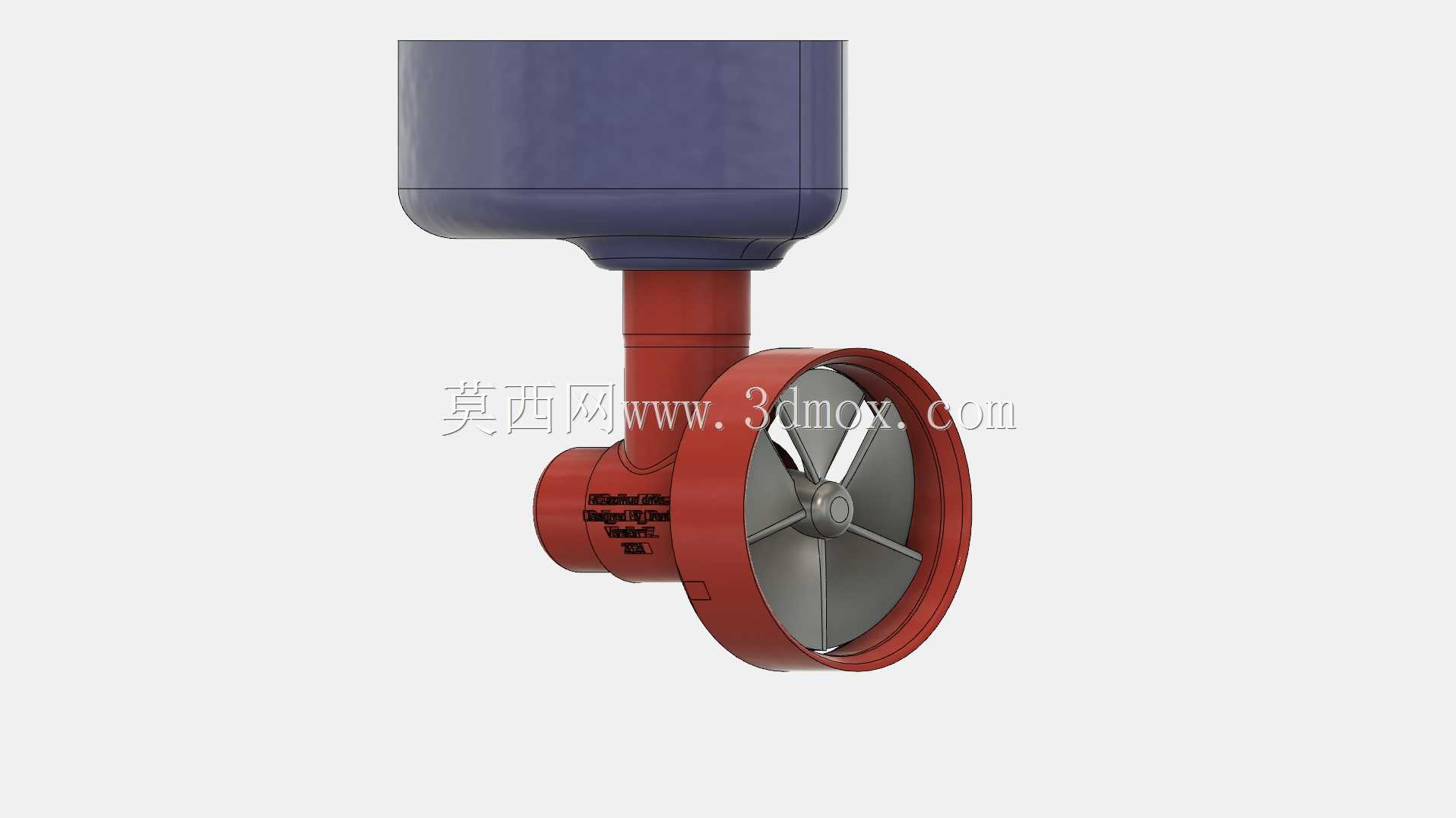

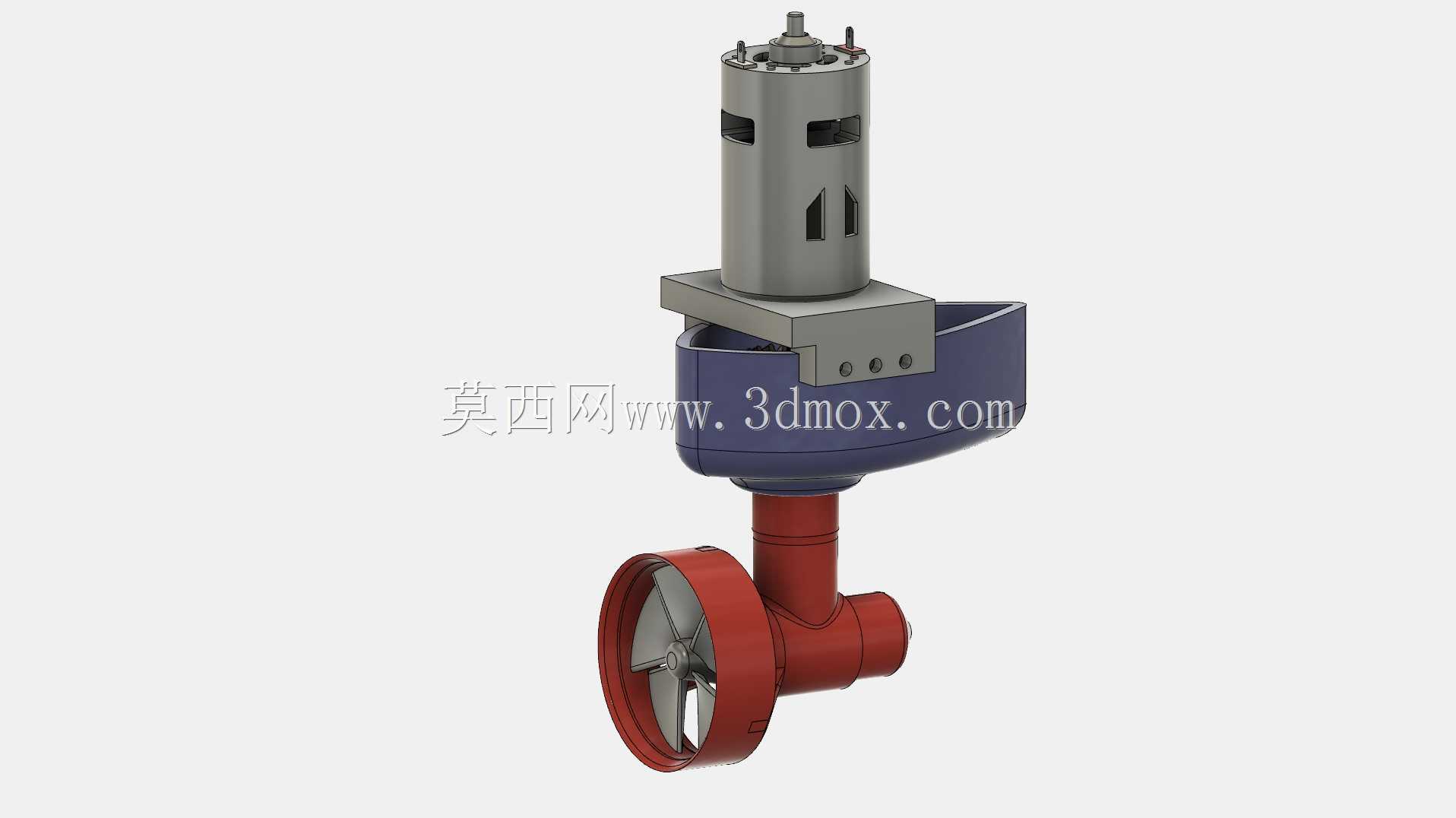

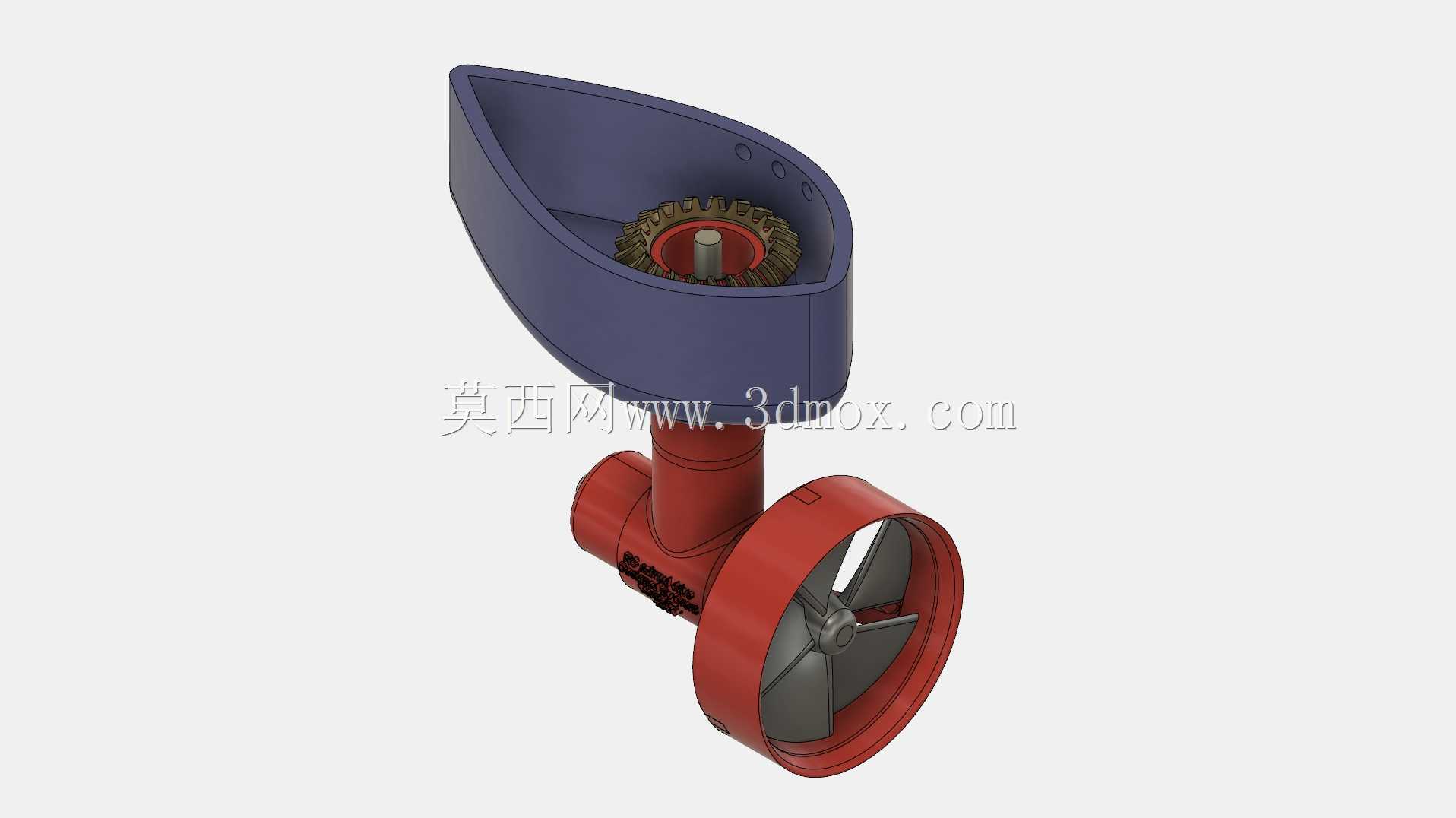

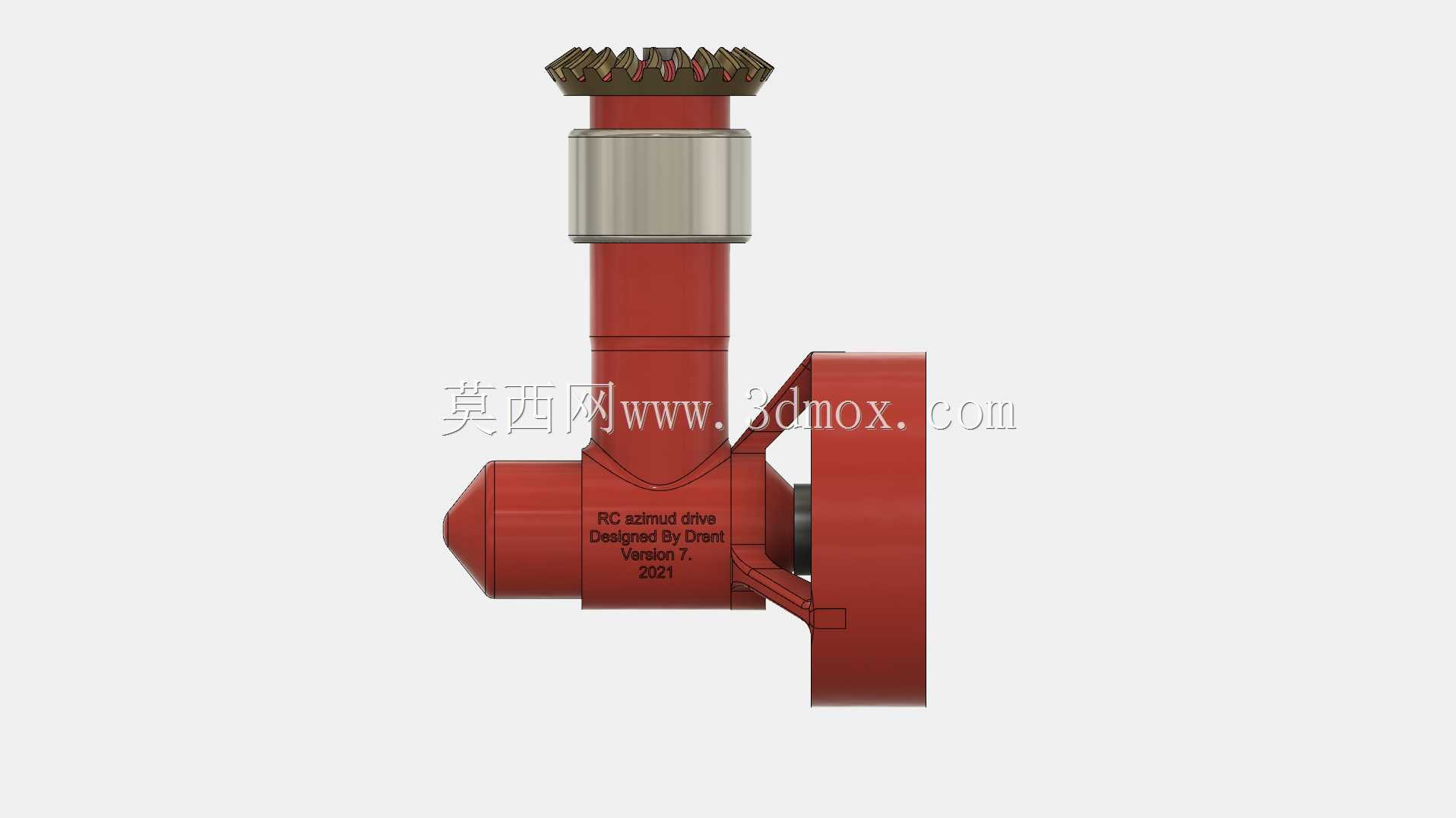

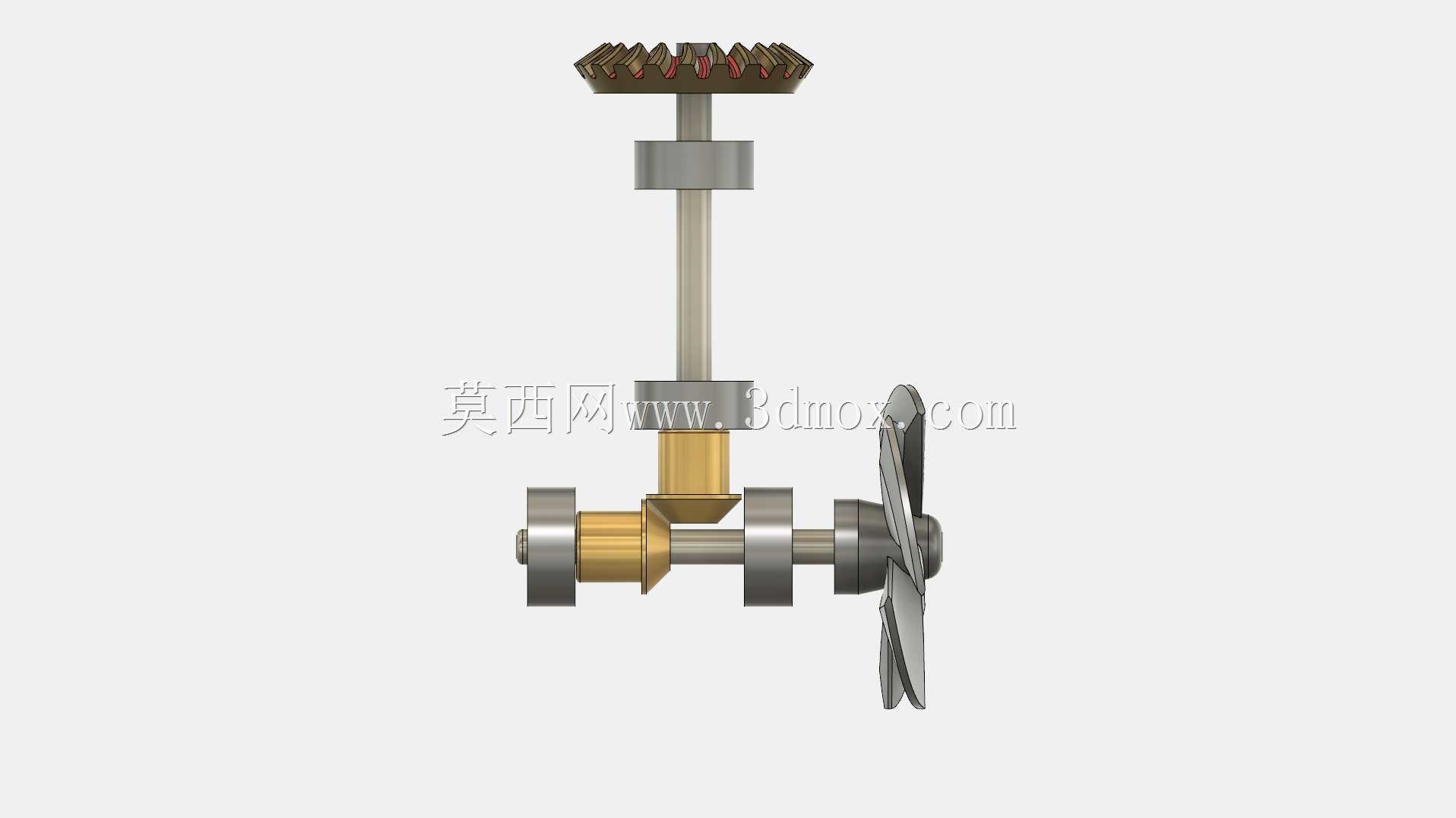

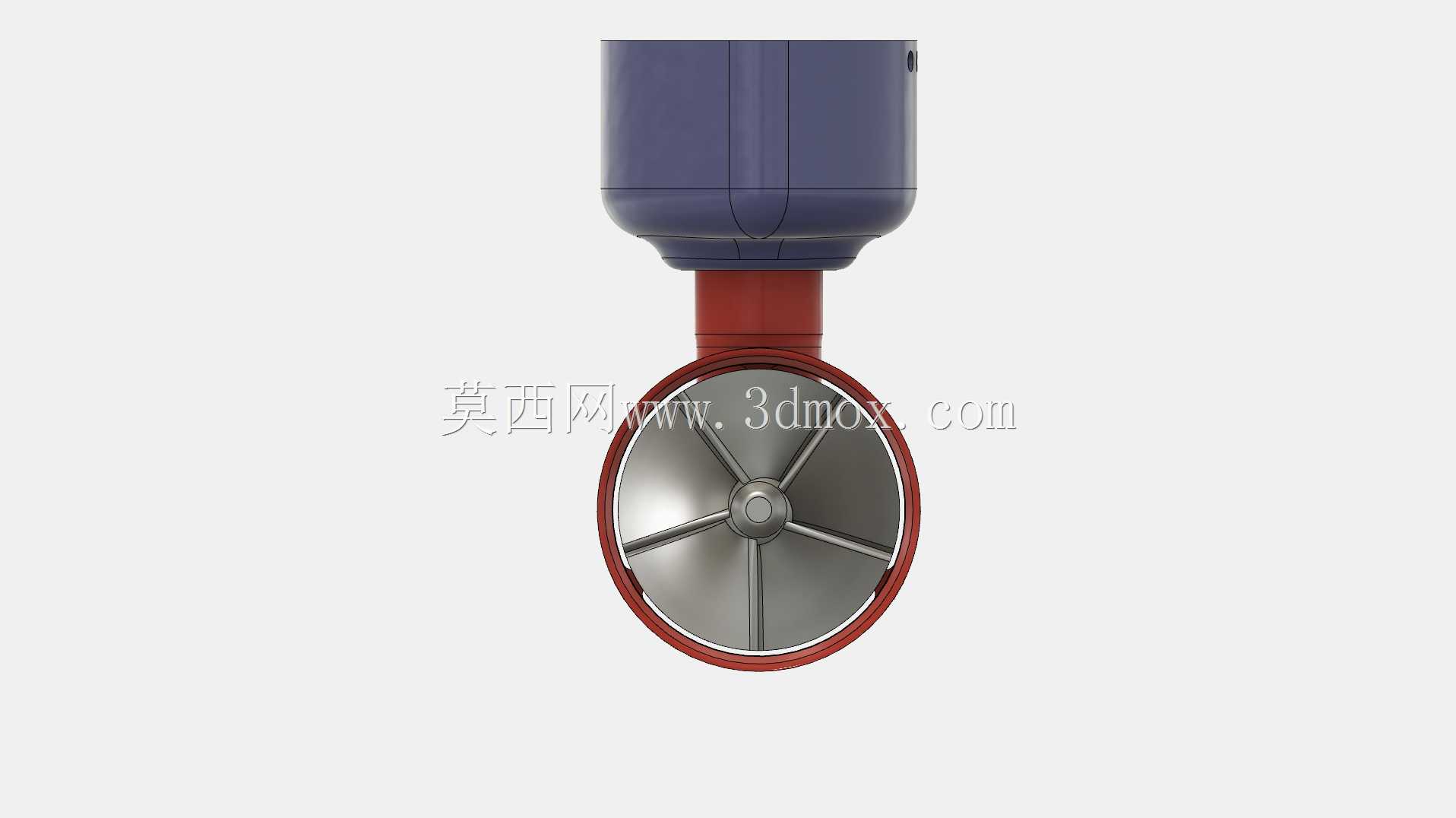

该驱动装置专为1:100比例的遥控仿真船模设计，主要适配内河作业船、工程疏浚船类的仿真模型场景，能够在模拟泥浆作业的水环境中为模型提供方位可调的推进动力，还原真实工程船舶的泥浆驱动作业状态，满足静态仿真展示与动态航行操控的双重需求。装置整体采用立式L型布局，上部为动力输入与转向传动段，下部为水平推进输出段，螺旋桨桨叶直径控制在3厘米以内，完全适配百比例船模的船体内部安装空间，不会超出船底与船尾的安装边界，无需对船体结构做大规模裁切改造即可完成装配。动力输入端兼容常规 hobby 级驱动电机与现成的耦合组件，传动链路内置滚珠轴承、连杆轴承与伞齿轮组，将竖直方向的输入动力换向为水平方向的螺旋桨旋转动力，同时可通过上部的伞齿轮结构实现推进方向的方位调整，还原实船的Z轴驱动转向特性，让模型在航行时可实现灵活的原地转向与方位调整，更贴近真实工程船舶的操控逻辑。设计过程中充分考虑3D打印的成型特性，所有结构件均做了适配打印的壁厚优化与公差预留，轴件采用3毫米直径的通用规格，部分需要柔性密封与减震的部位可搭配乐泰类粘接胶完成组装固定，装配后传动运行顺畅，不会出现卡滞或传动间隙过大的问题。装置外部做了仿真的工业涂装细节，壳体上预留了标识刻印区域，安装到船模上后可大幅提升模型的仿真完成度，既可以作为遥控航行的动力组件使用，也可以单独作为静态展示的工业传动结构样件，还原小型船舶方位驱动的结构原理，为船模爱好者提供高完成度的传动解决方案，省去自行设计传动结构、匹配齿轮参数与安装尺寸的繁琐步骤，直接装配即可获得稳定的动力输出与转向功能。
