多螺栓压紧式弹簧离合器结构设计

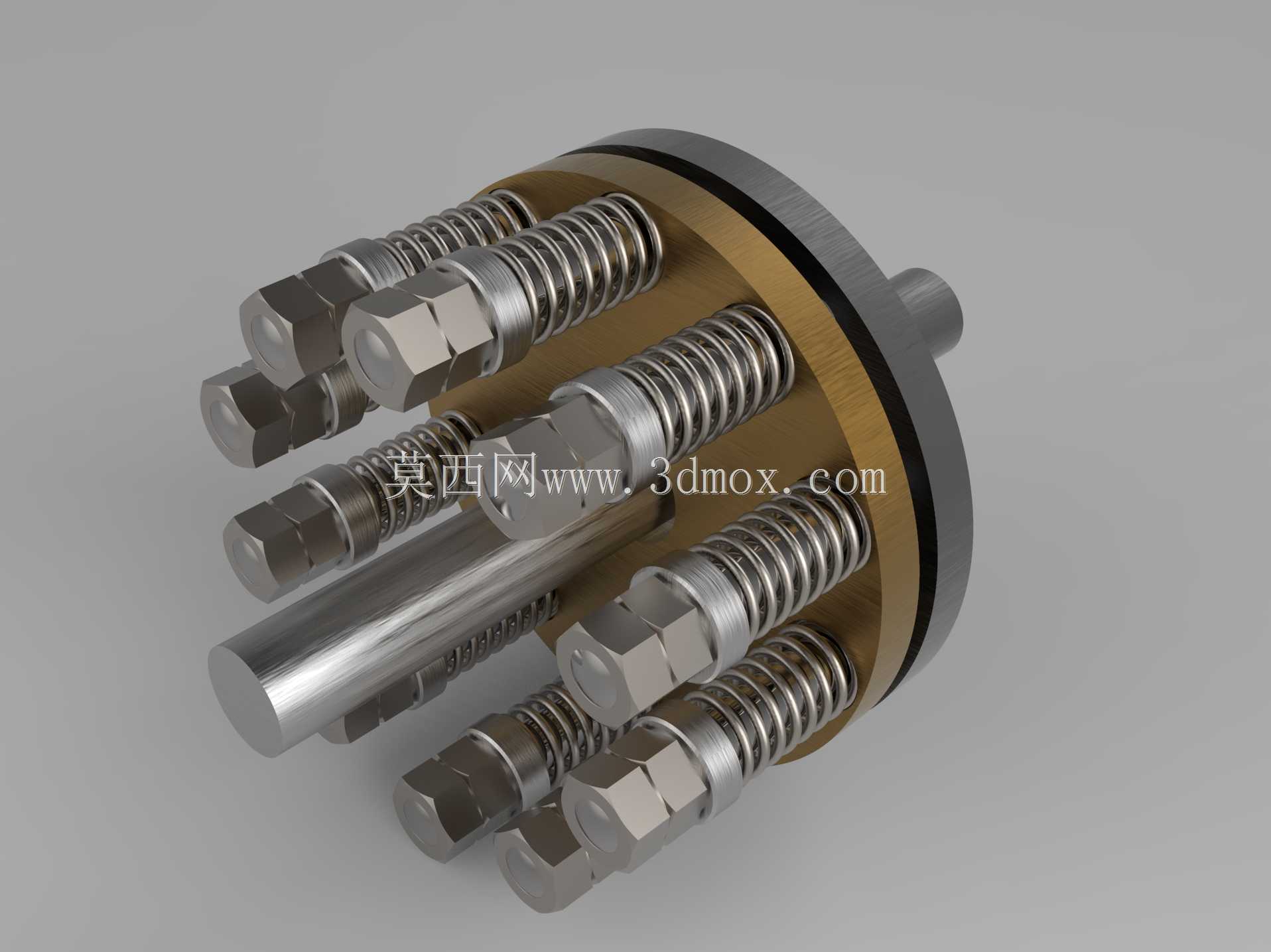

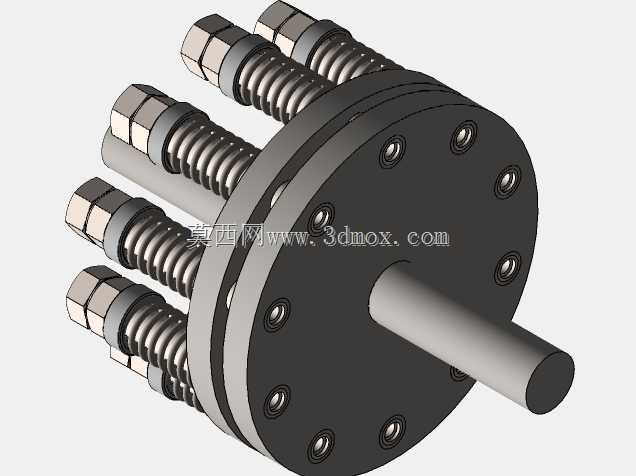

这款弹簧离合器主要应用于中小功率机械传动系统中，常见于轻工机械、小型机床进给机构、自动化输送线的动力接驳单元，也可在专用设备的过载保护传动链路中作为核心离合部件使用，能够在主动轴与从动轴之间实现动力的平稳接合与快速断开，避免传动系统在负载突变时出现刚性冲击损伤核心传动件。从实际用途来看，该离合器依靠周向均匀布置的螺旋压缩弹簧提供稳定的压紧力，当传递扭矩超过预设阈值时，主从动接合面会产生相对滑磨，以此限制最大传递扭矩，保护后端传动链上的齿轮、轴类零件不会因过载发生断裂或塑性变形；在需要频繁启停的传动场景中，该结构无需额外的操纵机构即可依靠弹簧预紧力自动维持接合状态，结构可靠性远高于外露式的拨叉离合结构。从功能特性来看，周向排布的多组螺栓与弹簧组合结构，可通过调整螺栓的旋入深度精准改变弹簧的预压缩量，以此灵活适配不同工况下所需的额定传递扭矩，调整过程无需拆解离合器主体，仅需在设备停机状态下转动外露的螺栓头部即可完成参数校准；中心设置的定位轴段可保证主从动部分始终保持较高同轴度，避免高速运转时出现偏磨导致的接合面跳动，降低运转过程中的振动与噪声。设计过程中，首先根据目标工况的额定传递扭矩计算所需的总轴向压紧力，再根据布置空间确定弹簧的数量与单个弹簧的刚度参数，确保弹簧在最大压缩量下仍处于弹性变形区间，避免出现压并失效；接合面采用摩擦系数稳定的耐磨材质配对，保证长期滑磨工况下的扭矩传递稳定性，同时将螺栓与弹簧组件布置在离合器主体的外侧圆周，既方便日常维护调整，也能让运转过程中产生的摩擦热量快速通过金属螺栓与弹簧向外散发，避免内部积热导致弹簧退火失效。外形尺寸方面，该离合器整体为圆盘式结构，轴向安装长度紧凑，径向尺寸可根据配套轴径灵活调整，安装时仅需将主从动轴分别与两端的轴孔配合定位，通过键连接传递扭矩即可，无需额外设计复杂的安装支架，适配绝大多数常规传动腔的安装边界，外露的弹簧与螺栓组件不会与周边的传动护罩、机架部件产生运动干涉，可直接替换同安装尺寸的传统摩擦式离合器，升级传动系统的过载保护能力。
