带手动操作手柄的精密工装夹具结构

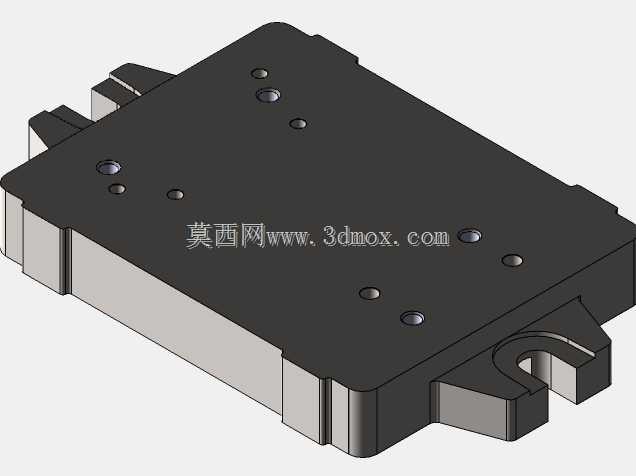

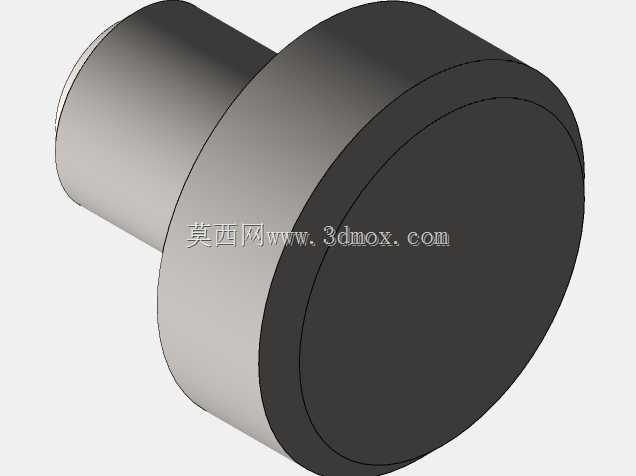

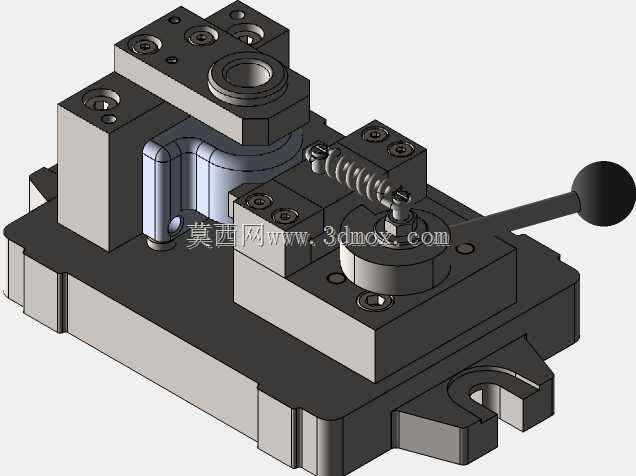

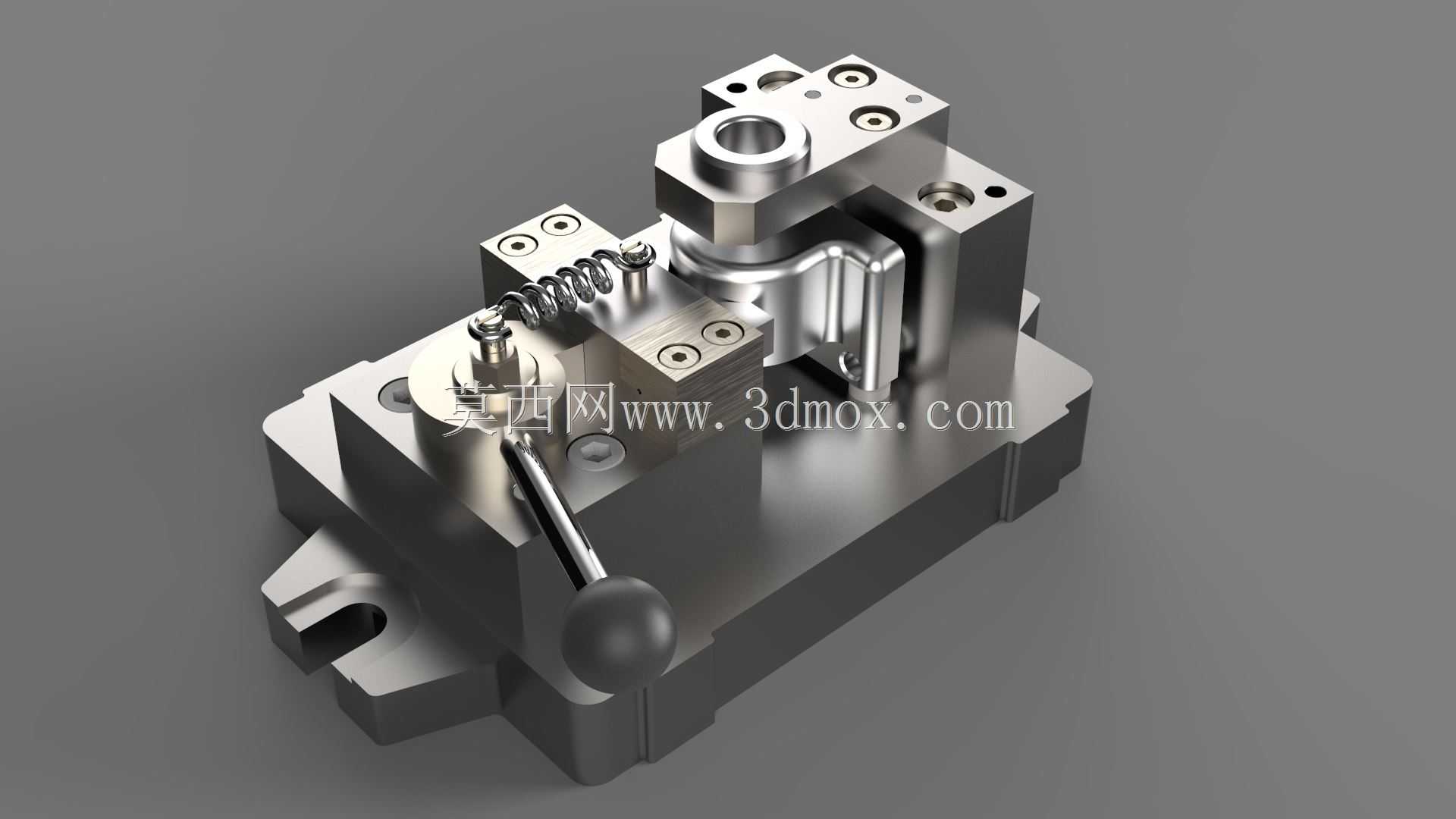

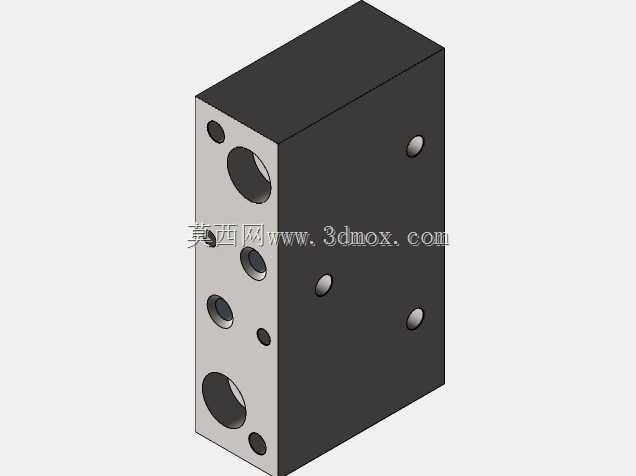

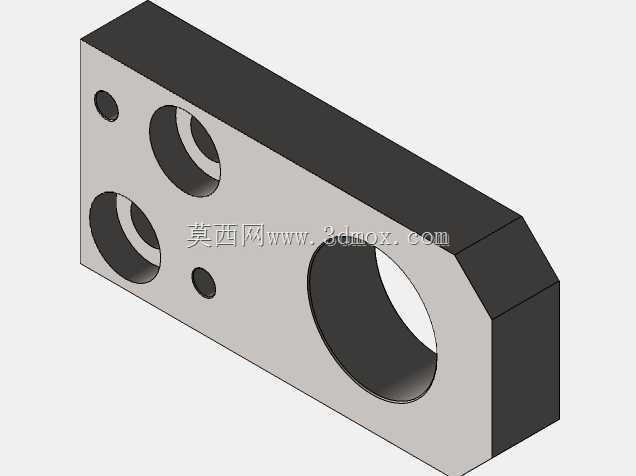

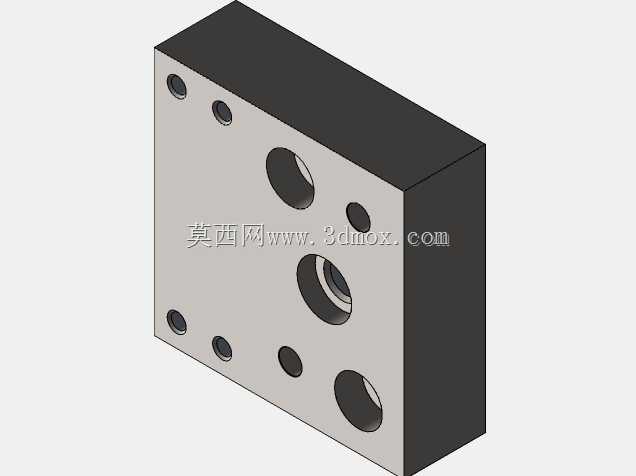

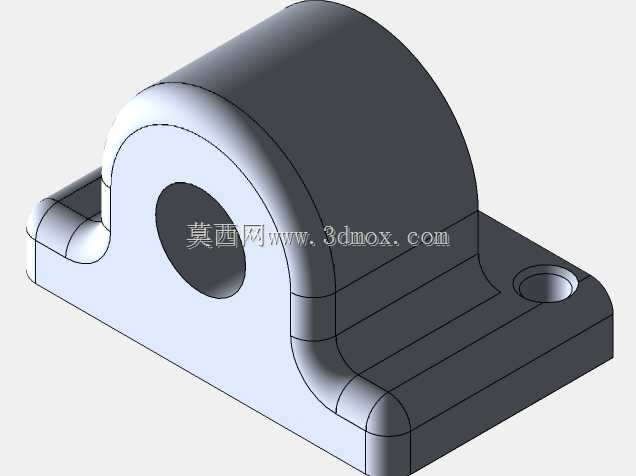

　　这套工装结构主要面向小批量精密零件装夹场景，常见于五金加工车间的工序间定位、实验室样件装夹以及小型装配工位的工件固定环节，区别于气动、液压驱动的夹紧方案，手动驱动的结构不需要外接动力源，在无气源、无电力配套的零散工位也能快速投入使用，适配多品种小批量的柔性生产需求。从结构功能来看，整套装置以底部一体化安装基座为承载主体，基座底部预留了对应安装工位的定位凸台与螺栓过孔，安装时可直接卡入工位T型槽或者通过内六角螺栓锁紧在工作台面，安装边界控制在200mm×150mm的矩形范围内，整体高度不超过120mm，不会占用过多工位操作空间，适配多数常规台钻、手动攻丝机、样件检测台的装夹空间要求。操作端采用带防滑纹理的球形胶木手柄，

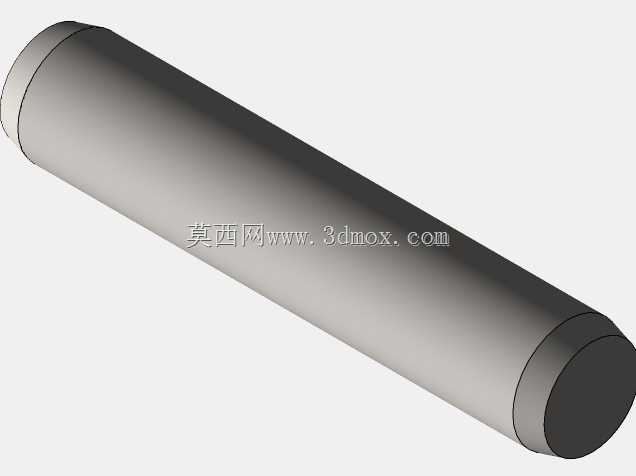

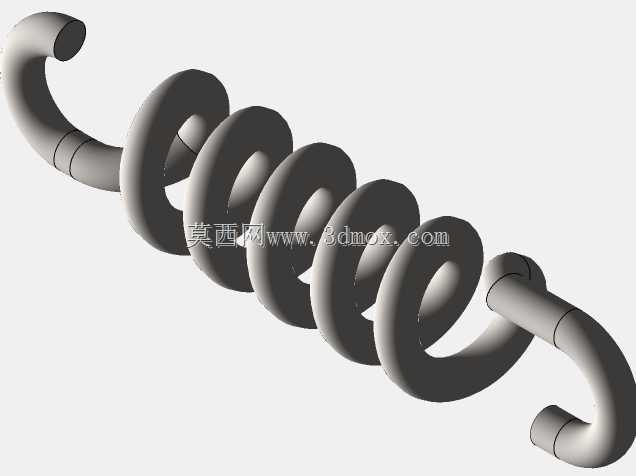

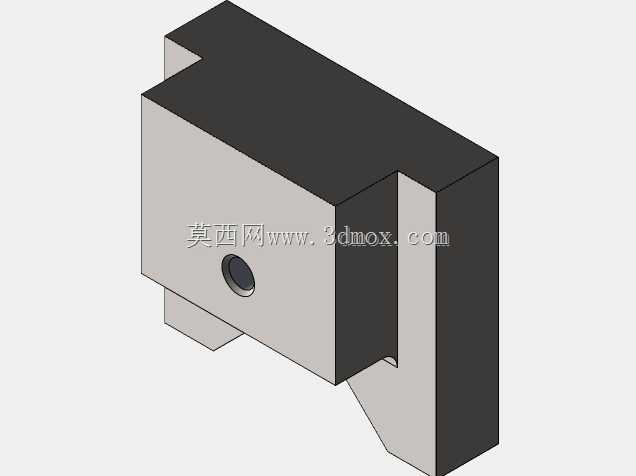

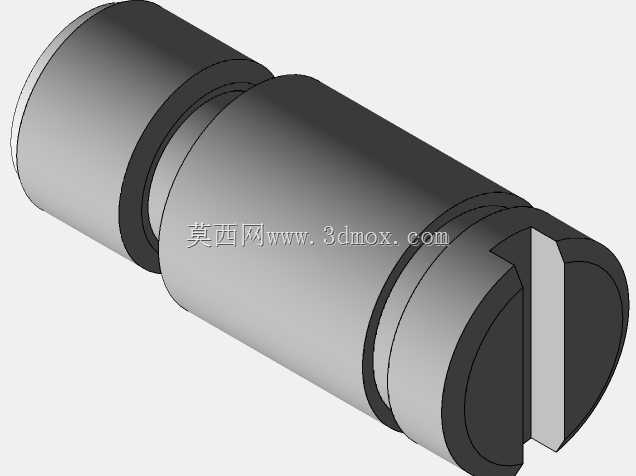

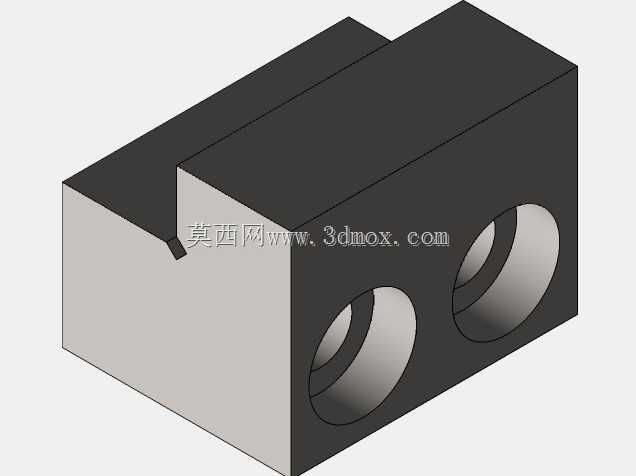

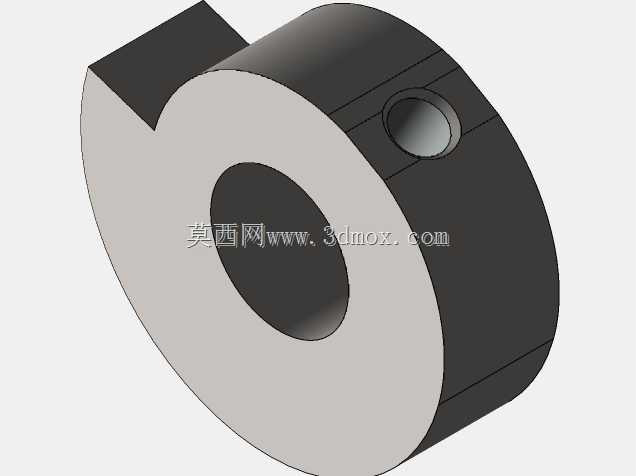

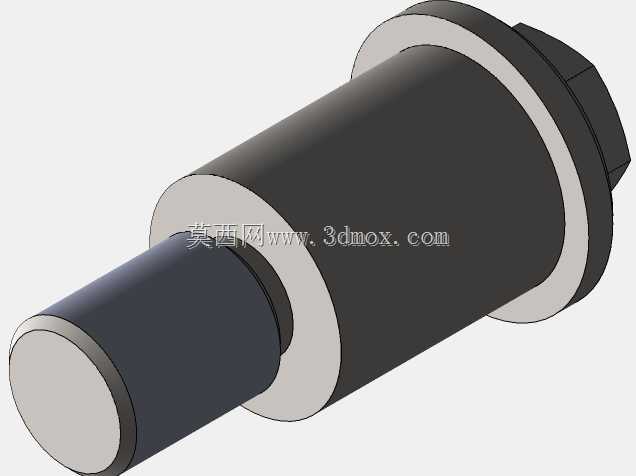

　　操作人员握持时施力方向与锁紧转轴的回转中心形成120mm的力臂，仅需施加不超过15N的手部作用力，就能通过转轴带动前端的压块完成工件锁紧，降低长时间操作的手部疲劳感。锁紧机构旁配套了圆柱螺旋压缩弹簧，在手柄松开时可自动带动压块复位，无需操作人员手动扳回压块，减少单工件装夹的辅助操作时间，弹簧的预压缩量经过调校，复位行程控制在15mm，既保证压块能完全脱离工件表面方便取放，又不会因为弹簧行程过大导致结构晃动。定位部分采用了阶梯式定位销与可调挡块组合的设计，定位销与基座上的安装孔采用H7/h6的小间隙配合，保证工件定位重复精度控制在0.02mm以内，可调挡块可通过侧面的紧定螺钉调整伸出长度，适配一定尺寸范围内的异形工件装夹，

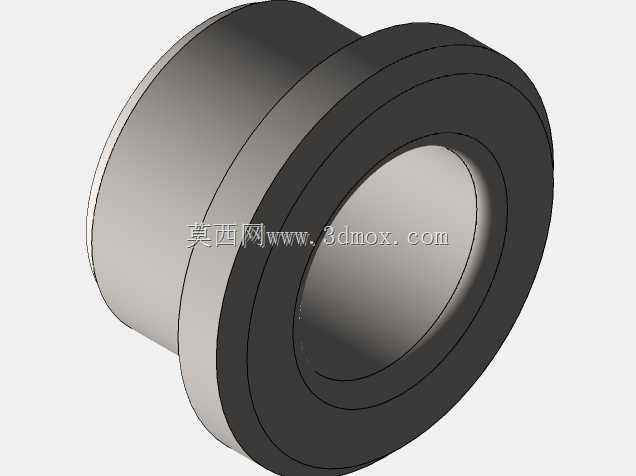

　　不需要针对单款工件重新制作整套工装。上部的导向轴套采用自润滑铜套镶嵌结构，压块上下移动时的直线度偏差不超过0.01mm，避免长期使用后压块偏磨导致的夹紧力不均问题，基座上所有的安装孔位都做了倒角处理，避免装配时螺栓刮伤孔壁影响装配精度，外露的金属结构表面都做了硬质阳极氧化处理，在车间多油污、多切削液的使用环境下能有效提升防锈耐磨性能，延长工装的实际使用寿命。整套结构的受力路径经过优化，操作人员施加在手柄上的力通过转轴传递到压块后，反作用力直接由基座的加强筋结构承载，不会让安装螺栓承受额外的剪切力，长期反复使用也不会出现基座移位的问题。在实际使用场景中，这类工装可直接用于小型轴类、板类零件的钻孔、去毛刺、尺寸检测工序的工件固定，

　　也可作为自动化生产线的手动上料工位辅助定位机构，相比通用台虎钳，它的定位精度更高，装夹动作更快，针对特定形状的工件不需要额外加装软钳口，能有效缩短工序准备时间。结构设计上没有采用复杂的非标定制零件，多数紧固件、弹簧、铜套都采用市面通用标准件，后期维护更换配件时不需要单独定制加工，降低了工装的全生命周期使用成本，基座上预留的多个备用安装孔，也方便后续根据生产需求加装检测传感器、气动辅助推料等附加组件，具备一定的功能扩展空间。
