双轮起重吊钩滑车结构三维设计

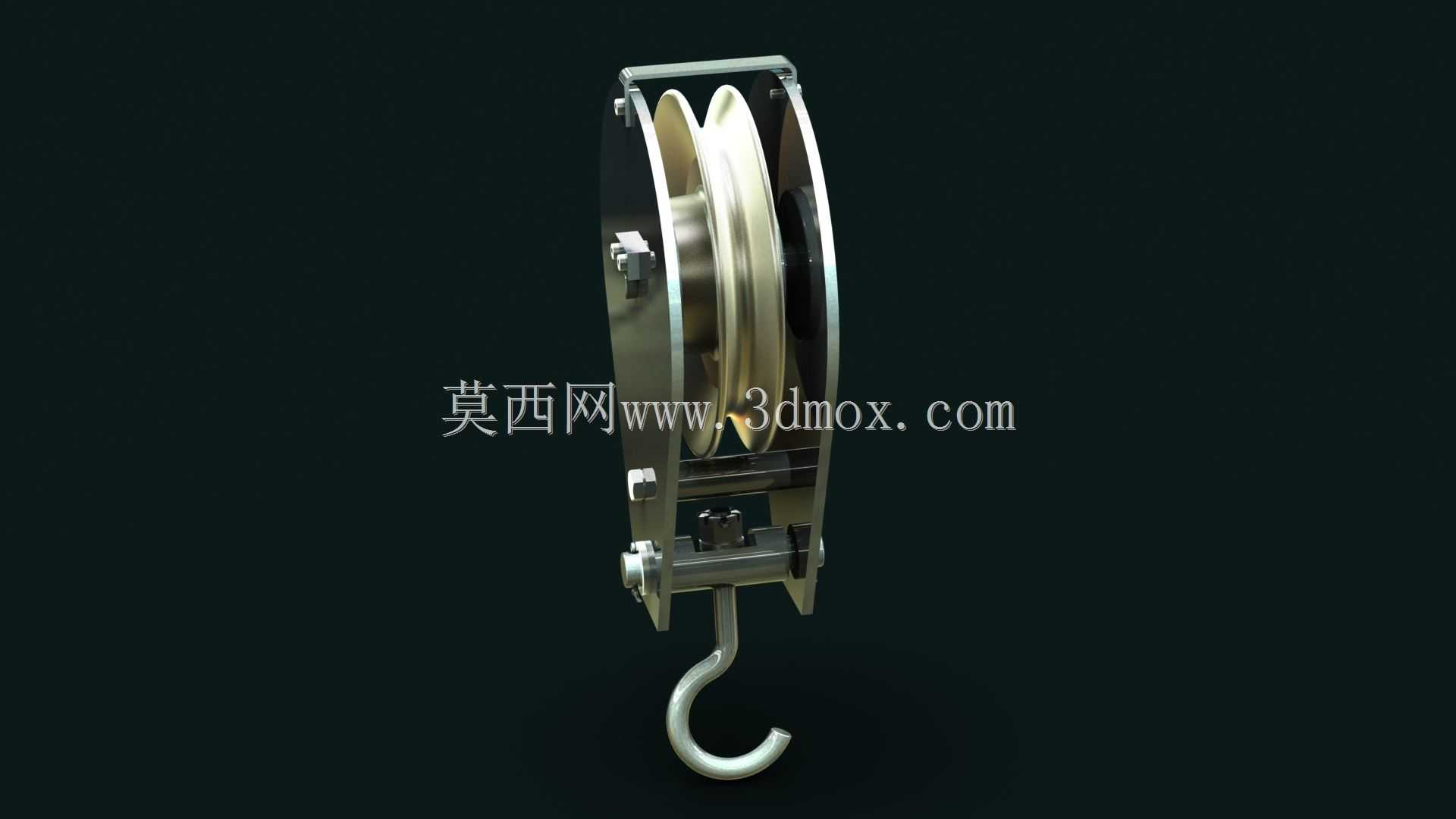

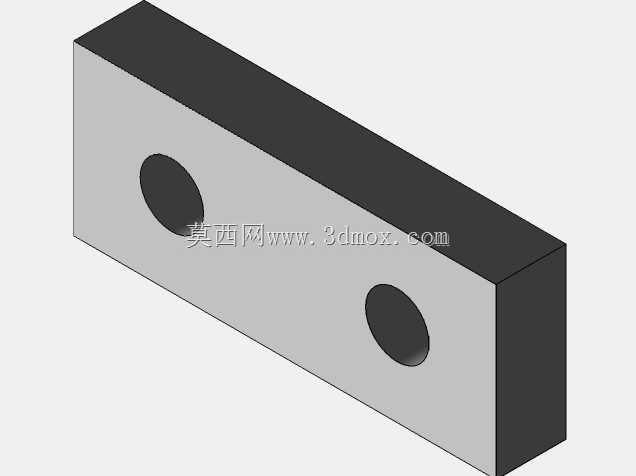

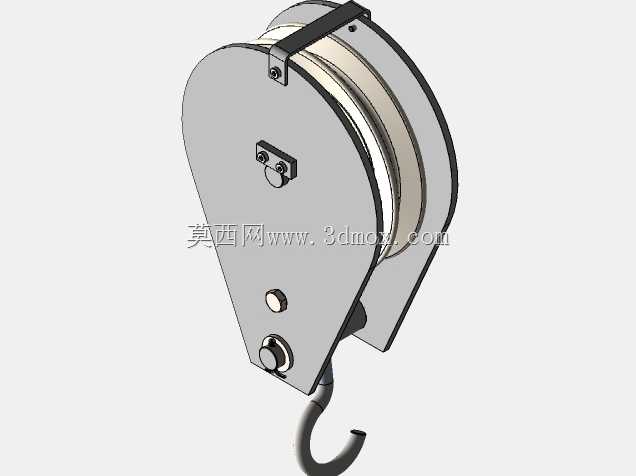

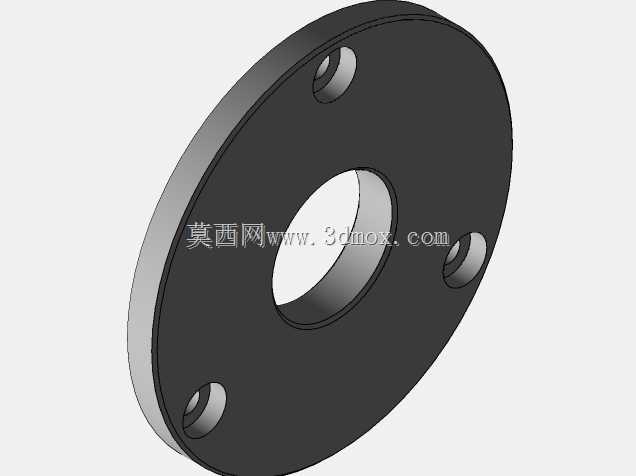

　　在车间物料转运、小型设备吊装、轻型起重作业场景里，吊钩滑车是改变钢索受力方向、分散起吊载荷的核心受力部件，这套双轮结构的吊钩滑车，针对1吨级以内的轻型起吊工况做了结构优化，区别于单轮滑车的载荷上限低、钢索磨损快的问题，双轮槽的设计可以同时穿绕两根起重钢索，既能够配合手动葫芦完成垂直起吊，也可以搭配定滑轮组实现水平方向的物料牵引，在厂房内设备移位、户外小型构件吊装、仓储区域重型货位调整的场景中都能适配。从结构设计逻辑来看，整套滑车拆分为侧板组件、滑轮轴、双滑轮、吊钩连接架、防脱挡块、吊钩本体几个核心部分，两侧的承载侧板采用加厚钢板折弯成型，侧板上预留的滑轮轴安装孔做了同轴度公差约束，装配后两根滑轮轴的平行度误差控制在0.1mm以内，

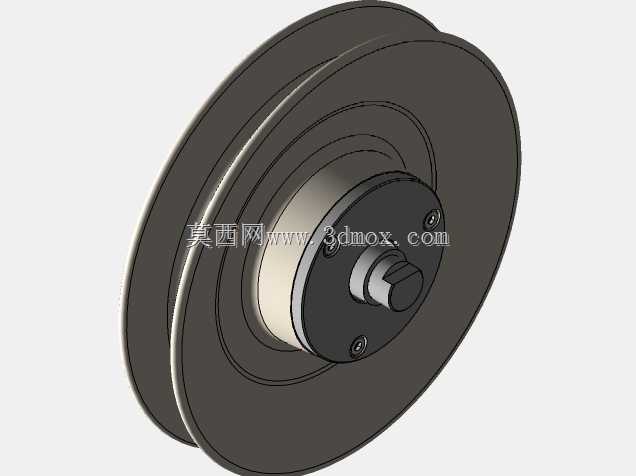

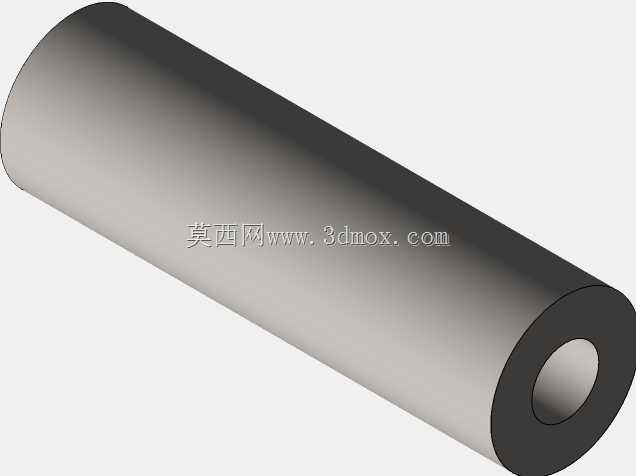

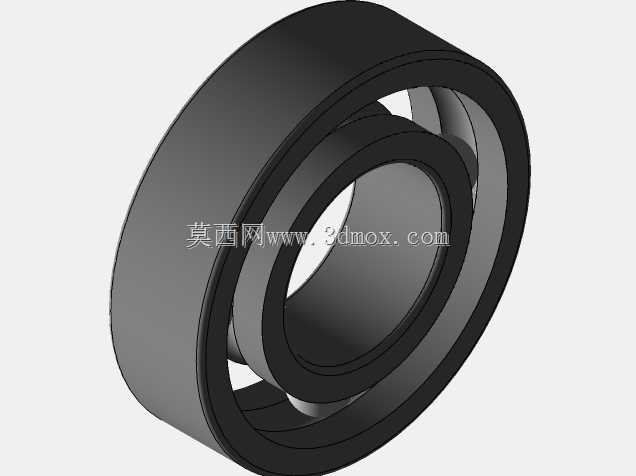

　　避免滑轮转动时出现卡滞、偏磨的问题。滑轮部分采用带圆弧槽的金属轮体，轮槽的弧度匹配常规6mm直径的起重钢索，轮槽表面做了光滑过渡处理，没有尖锐棱角，钢索在轮槽内滑动时不会出现割绳、卡绳的情况，滑轮内部镶嵌了自润滑衬套，不需要频繁加注润滑脂就能保证转动顺畅，在多粉尘的车间环境下也能维持稳定的转动性能。下部的吊钩连接部分采用铰接结构，吊钩可以绕连接轴做360度水平旋转，起吊过程中可以自动调整受力角度，避免钢索拧扭带来的额外载荷，吊钩开口处加装了弹簧式防脱挡片，挡片在无外力时自动封闭吊钩开口，防止起吊过程中吊索、挂点从吊钩开口处滑脱，消除起吊作业的安全隐患。从安装边界尺寸来看，整套滑车整体高度控制在280mm左右，

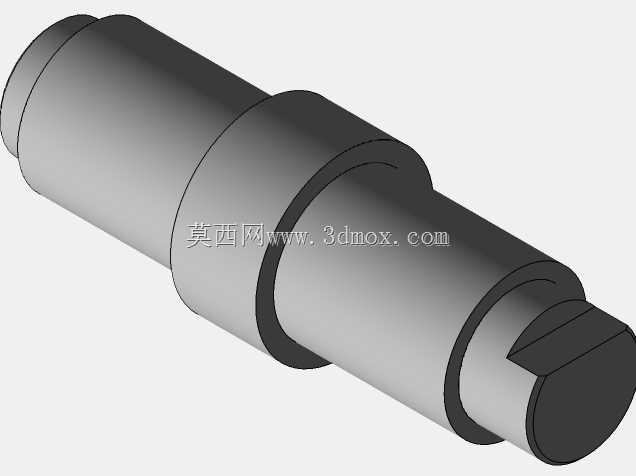

　　上部的吊耳挂接位置宽度为90mm，双滑轮的外侧总宽度为120mm，吊钩的开口尺寸为35mm，可以适配常规的卸扣、吊环连接，安装时不需要额外做结构改造，直接挂接在起重葫芦的下挂点或者固定吊点上就能投入使用。设计过程中对各个受力点做了载荷校核，侧板的轴孔位置做了局部加厚处理，滑轮轴采用调质合金钢加工，能够承受额定载荷下的冲击载荷，不会出现轴体变形、断裂的问题，吊钩部分的弯曲位置做了圆弧过渡，避免应力集中带来的断裂风险。在实际使用过程中，这套滑车可以单独作为定滑轮改变牵引方向，也可以成对搭配组成动滑轮组降低起吊所需的拉力，在没有电动起重设备的小型作业场景里，配合手动绞盘就能完成重型物件的移位作业，相比大吨位的起重滑车，这套结构整体重量轻，

　　单人就能完成搬运、挂装，适合频繁更换作业点位的轻型起重场景。结构上没有复杂的异形零件，所有零部件都采用常规的机加工、钣金工艺就能生产，后期维护时只需要定期检查衬套磨损情况、防脱挡片的弹簧弹力，不需要复杂的维护流程，滑轮磨损后可以单独拆卸更换，不需要整体报废，降低了长期使用的成本。针对不同的使用场景，这套结构还可以通过调整侧板厚度、滑轮直径、吊钩额定载荷，衍生出不同载荷等级的系列产品，适配从0.5吨到2吨的不同起吊需求，建模过程中所有的装配间隙都按照实际生产的公差要求做了预留，装配后不会出现零件干涉、转动卡滞的问题，滑轮和侧板之间预留了2mm的间隙，避免作业过程中杂物卡入缝隙导致滑轮锁死。
