单轮牵引式物料转运手推车结构设计

　　这款单轮牵引式手推车主要面向厂区零散物料短驳、户外零散作业物料转运、园艺作业物料搬运等场景设计，区别于常规双轮手推车型号，单轮结构的通过性更强，在狭窄巷道、田埂、施工临时便道等宽度受限、路面不平整的区域，能够灵活调整行进方向，不会出现双轮结构易卡滞、侧倾的问题。从实际使用场景来看，该款手推车可适配散装砂石、袋装水泥、园艺腐殖土、零散维修配件等多种形态物料的转运，料斗的弧形过渡结构能够避免散装粉状、颗粒状物料在边角残留，卸料时仅需下压牵引把手即可完成倾翻卸料，无需额外设置卸料锁止机构，操作动作连贯，单人即可完成装料、转运、卸料全流程作业。

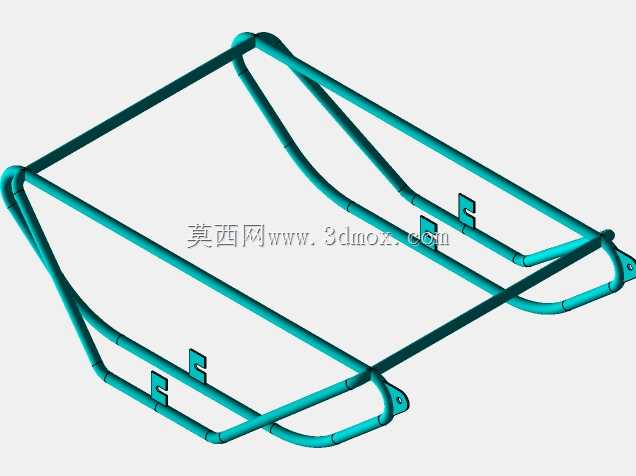

　　设计层面优先考虑了结构强度与自重的平衡，车架部分采用弯管成型的框架结构，管材弯折处采用大圆弧过渡，避免应力集中导致的焊缝开裂问题，轮轴安装位置经过重心匹配设计，空载状态下车身可依靠牵引把手末端与单轮形成两点支撑稳定停放，满载状态下操作人员施加在把手上的抬升力控制在15kg以内，符合人体工程学施力范围，长时间作业不会出现过度疲劳的问题。料斗部分采用薄板弯折加边缘卷边的结构形式，卷边内部嵌入细钢筋提升料斗口部的抗变形能力，即使受到轻微撞击也不会出现口部变形导致的物料撒漏问题。

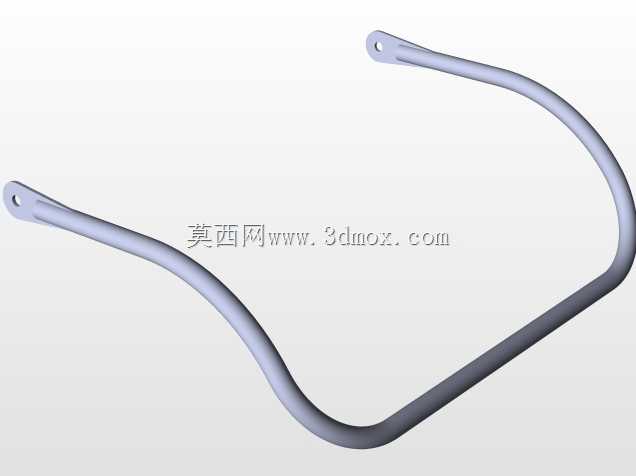

　　行走轮采用橡胶实心胎搭配冲压轮毂的结构，无需充气维护，适配工地碎石、泥泞路面等复杂工况，不会出现爆胎、漏气的故障，轮毂与轮轴之间采用滑动轴承配合，维护时仅需定期加注润滑脂即可，结构简单可靠，配件通用性强，损坏后可快速替换通用脚轮配件完成维修。牵引把手部分采用分段设计，握持段套有防滑橡胶套，末端做圆弧收边处理，避免尖锐边角划伤操作人员，把手与车架的连接位置采用加强筋焊接，满载牵引时不会出现把手弯折、脱焊的问题。

　　安装边界方面，该款手推车整体宽度控制在750mm以内，可顺利通过常规800mm宽度的厂区防火门、施工临时通道，整体长度在牵引把手完全展开状态下为1600mm，把手可向上翻折收纳，收纳后整体长度可缩短至1100mm，闲置时可靠墙面立放，减少仓储占用空间。料斗的额定装载容积为0.12立方米，额定载重控制在200kg以内，适配单人作业的载荷上限，轮轴安装位置距离料斗重心水平距离为120mm，确保满载状态下倾翻卸料时的操作力可控，不会出现料斗自动前倾撒料的问题。车架底部设置有横向加强梁，料斗与车架之间采用螺栓连接加焊接的双重固定方式，长期使用后若料斗出现磨损变形，可单独拆卸更换料斗部分，无需整体报废车架，降低全生命周期的使用成本。

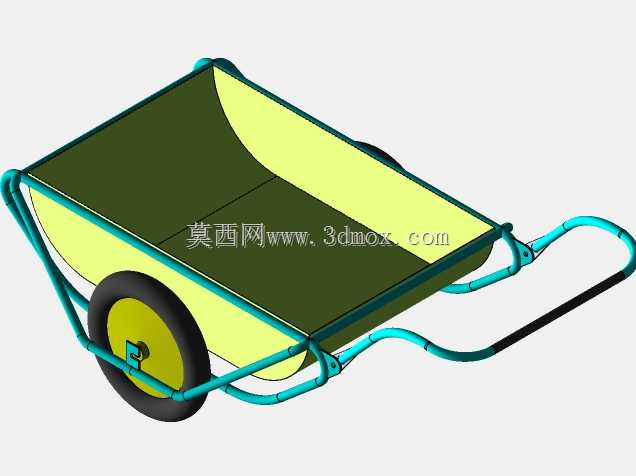

　　从结构建模的角度来看，该模型完整还原了弯管车架的空间弯折角度、料斗的曲面过渡形态、轮组的装配关系，所有连接位置的焊缝预留、安装孔位都按照实际加工工艺设置，可直接用于结构验证、作业载荷模拟，也可作为同类小型转运载具的设计参考模板，针对不同使用场景调整料斗尺寸、轮径参数即可快速衍生出适配不同载荷、不同工况的变型产品。
