台式龙门结构数控定位加工设备

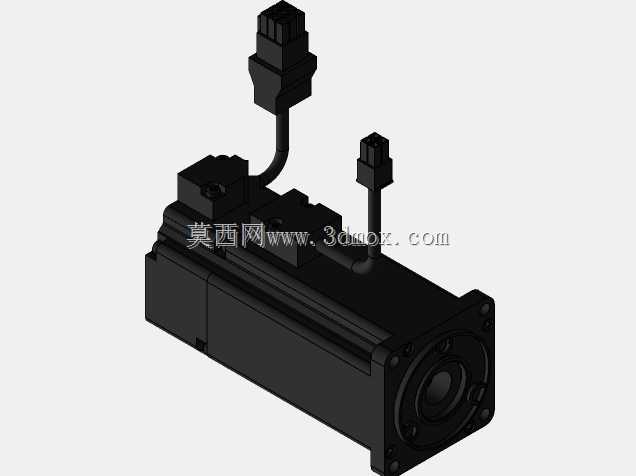

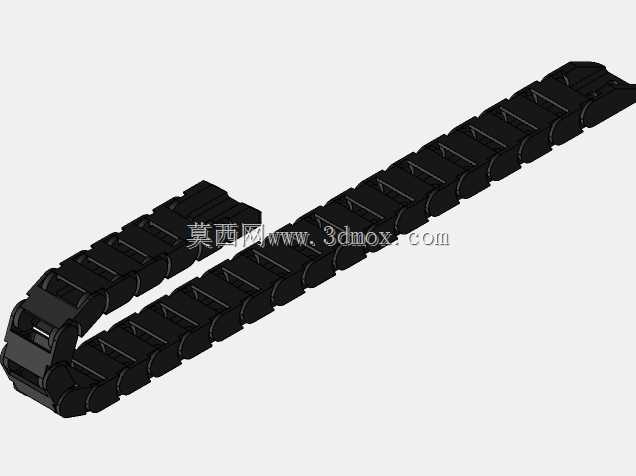

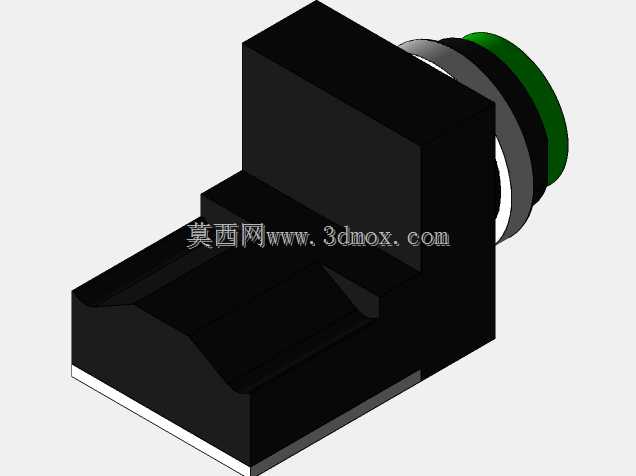

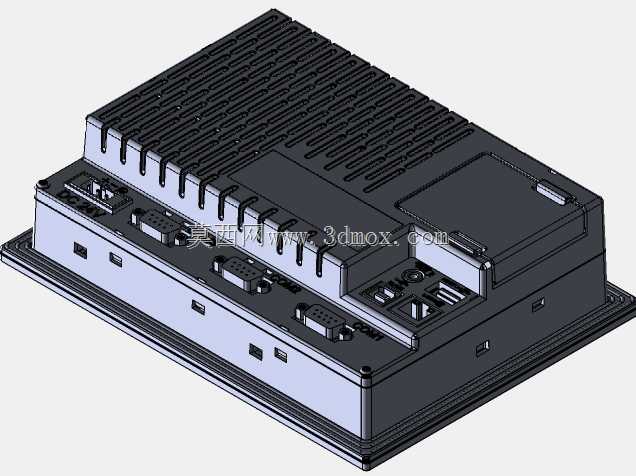

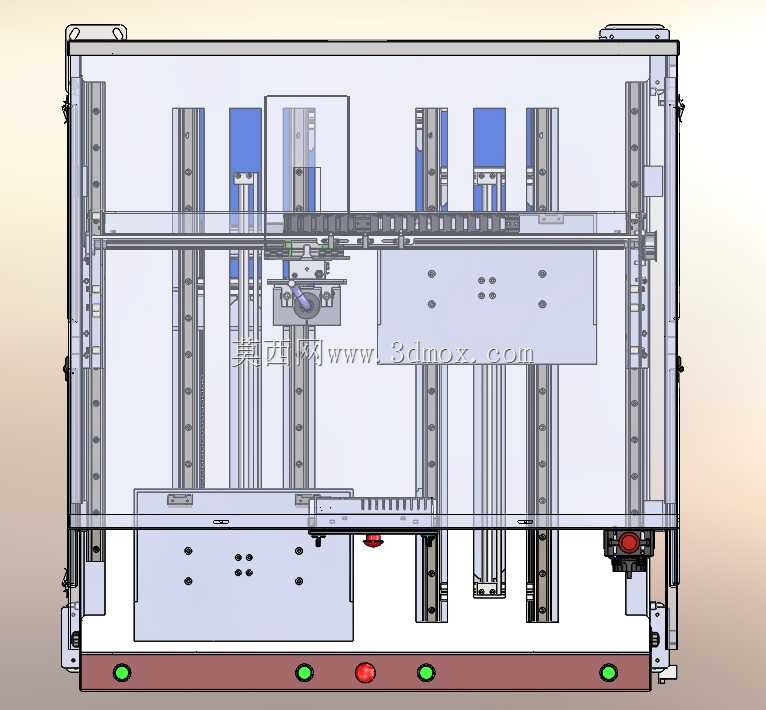

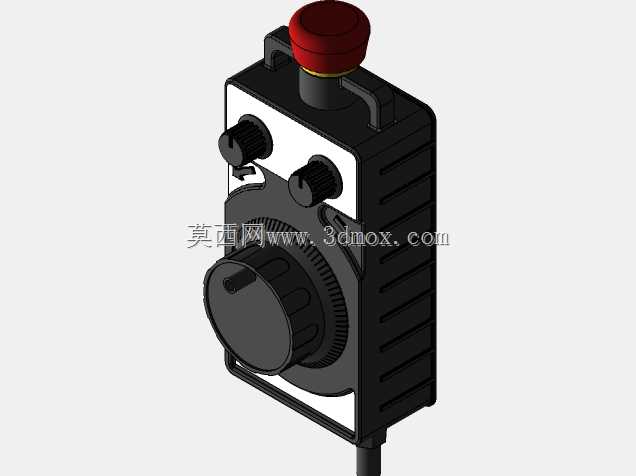

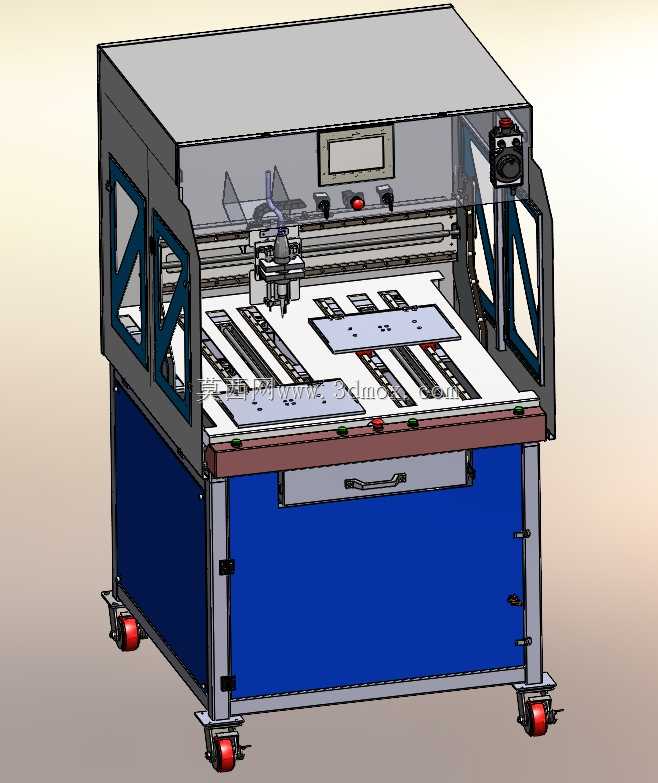

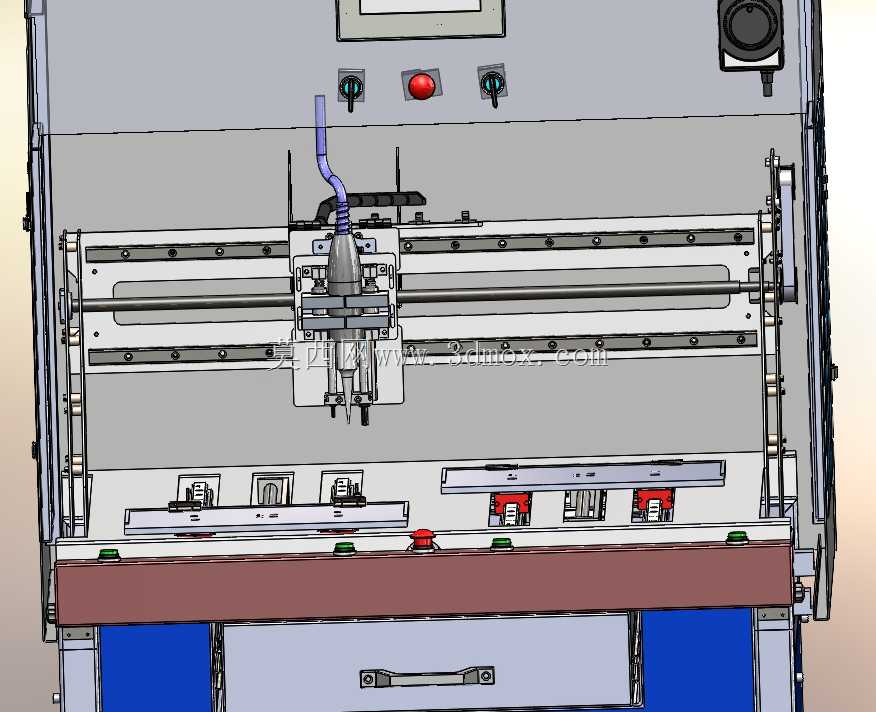

这款数控定位加工设备主要面向中小尺寸工件的精密定位加工作业场景，可适配小批量多品类的零件钻孔、点胶、轨迹铣削、标识打刻等工序需求，常见于电子配件加工、小型五金件生产、工艺礼品加工、教学实训等场景，能够替代人工完成重复度高、定位精度要求严苛的工位作业，降低人工操作的定位误差，提升工序一致性与生产效率。设备整体采用台式立柜加龙门移动的结构设计，底部为一体式焊接柜体，柜体下部设置储物抽屉可收纳加工刀具、工装夹具与作业辅料，柜体底部配置带刹车的万向脚轮，既可以根据车间布局灵活移动调整设备位置，也可以在固定工位锁止脚轮保证作业稳定性，设备整体占地尺寸适配常规车间工位布局，不需要额外做大型设备的地基预埋，普通硬化车间地面即可放置安装，外接标准工业气源与电源即可完成调试投入使用。上部作业区域采用透明防护栏做半封闭防护，既可以观察内部加工状态，也能避免加工过程中碎屑飞溅、刀具误触带来的安全隐患，作业台面为平整的工装安装平台，预留多道T型槽位，可快速适配不同规格的工件夹具，满足不同尺寸工件的装夹定位需求。龙门架采用高精度直线导轨做传动导向，搭配伺服驱动系统实现X、Y、Z三个轴向的精准移动定位，Z轴搭载可快换的作业主轴头，可根据工序需求快速更换钻孔主轴、点胶阀、打标头、铣削头等不同功能部件，实现一机多用的加工适配性。设备上部正面配置人机操作触控屏与实体操作按钮，可直接在设备端完成加工程序录入、参数调整、手动调试等操作，操作逻辑贴合一线作业人员的使用习惯，不需要复杂的编程培训即可快速上手。设备的走线全部采用内置拖链收纳，避免传动过程中线缆磨损拉扯，提升长期运行的可靠性，两侧的龙门支撑结构做了加强筋设计，保证高速移动过程中结构稳定性，减少加工震颤带来的精度偏差，整体设计兼顾了小型加工场景的灵活性、精密加工的精度要求与日常使用的操作便利性，可作为独立加工工位使用，也可接入小型生产线承担定点定位加工工序。
