桌面级龙门式数控雕刻加工设备结构

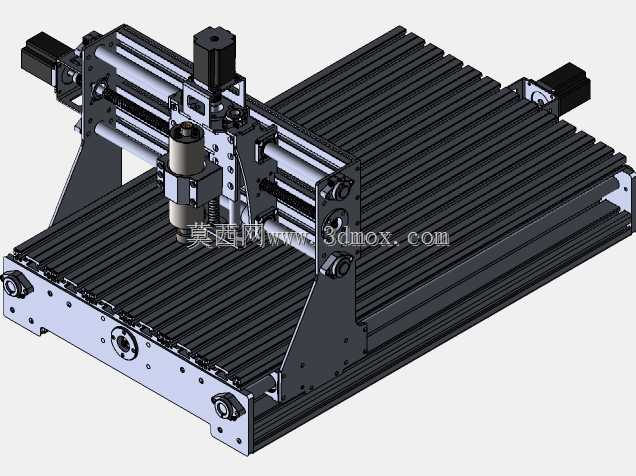

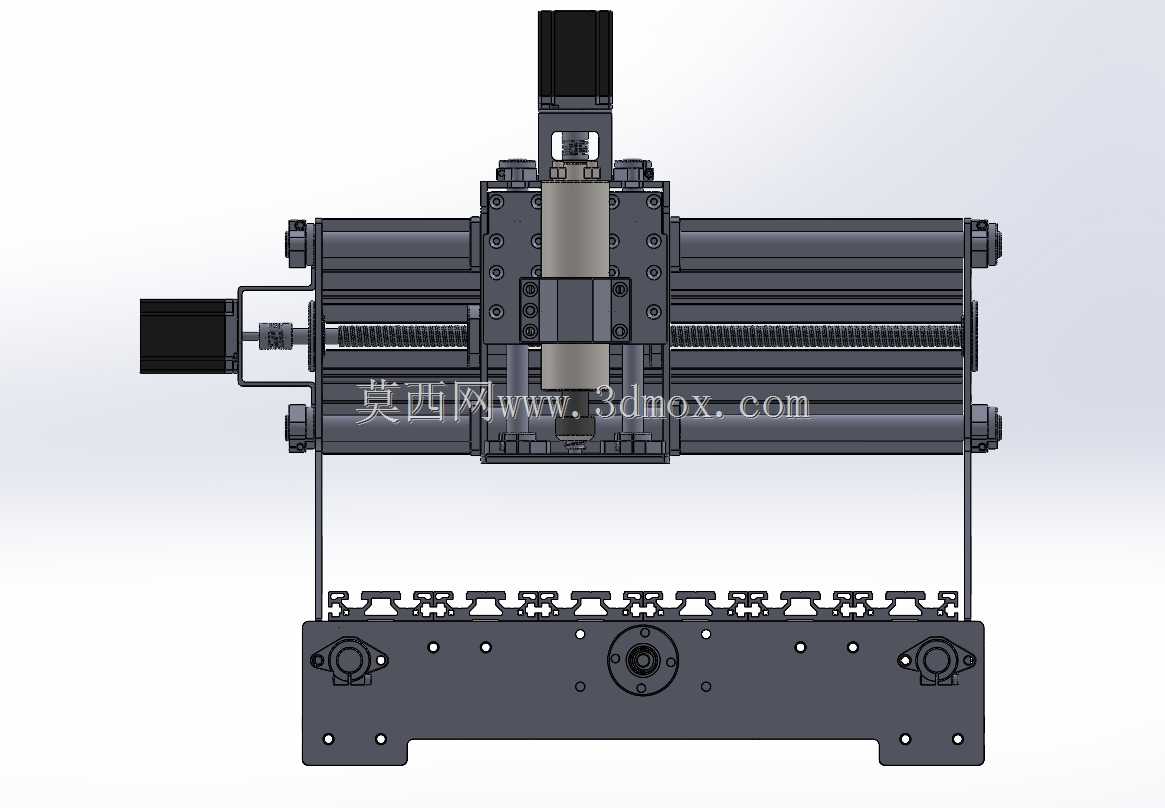

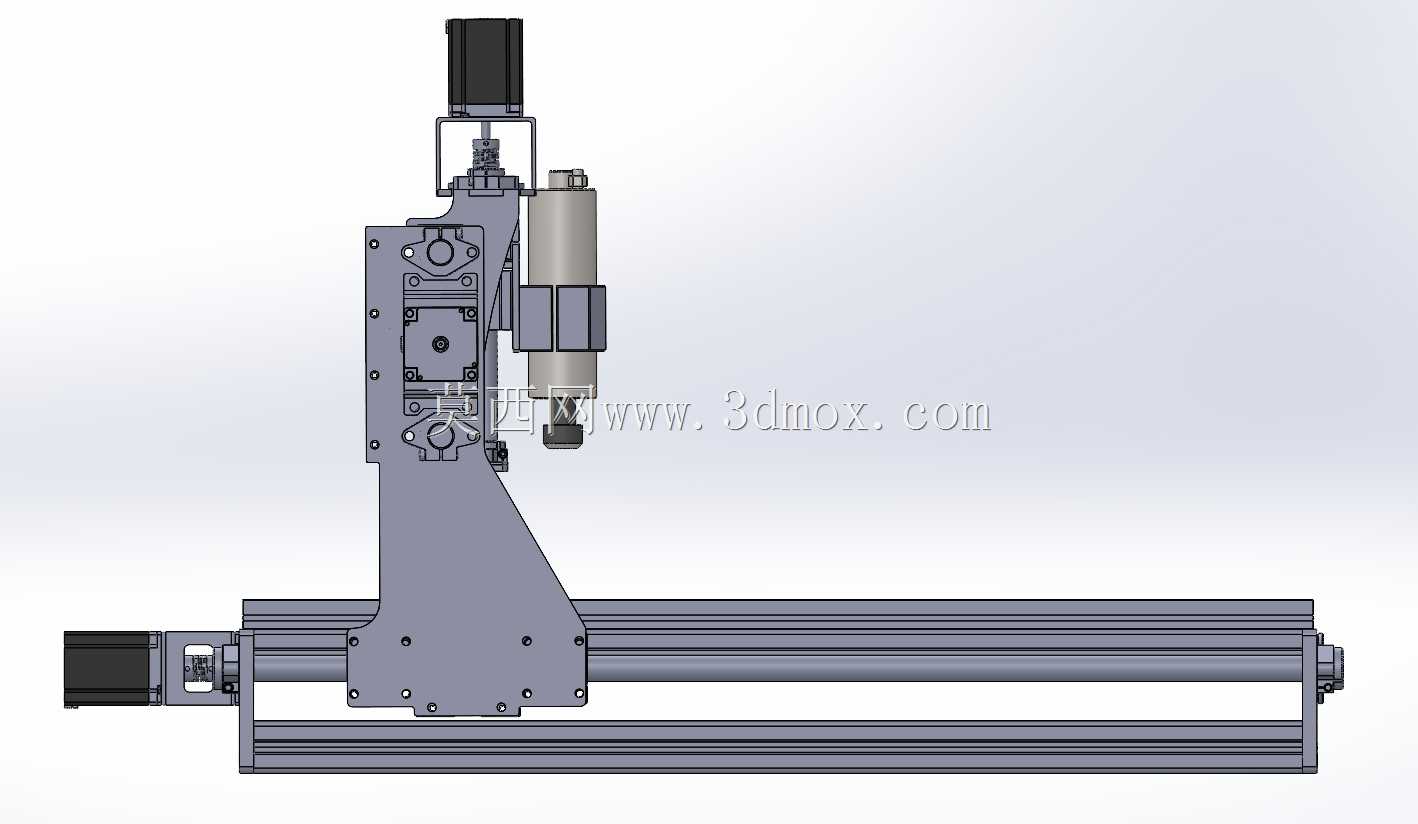

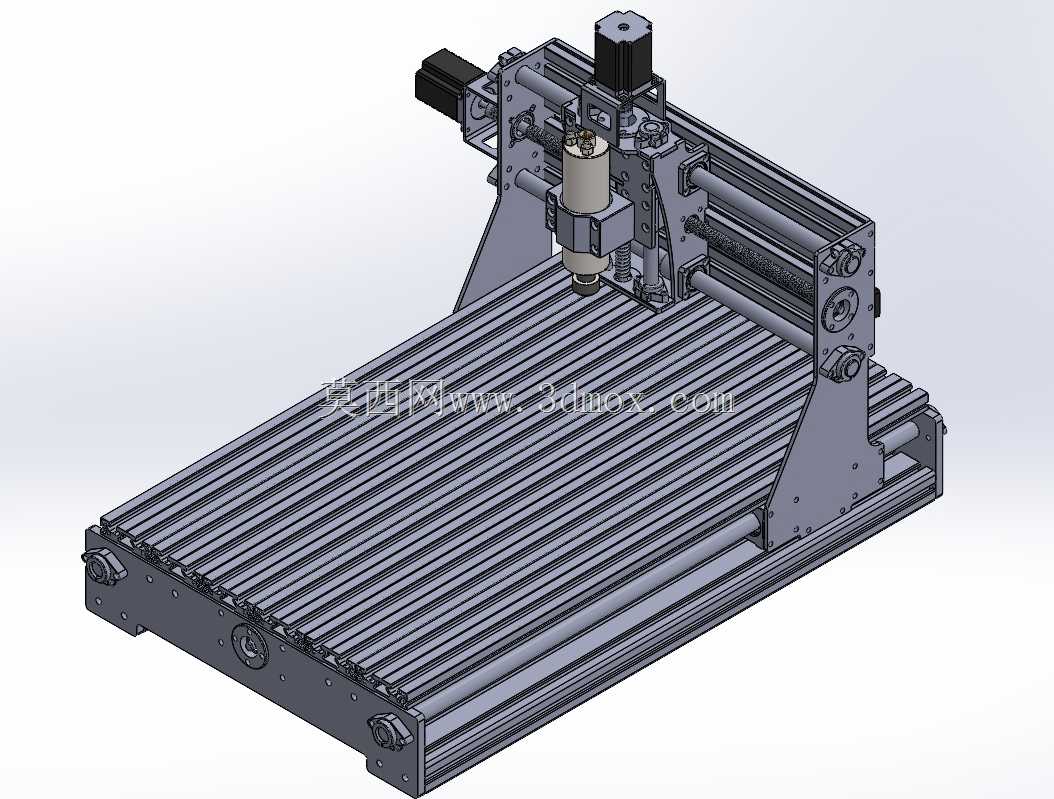

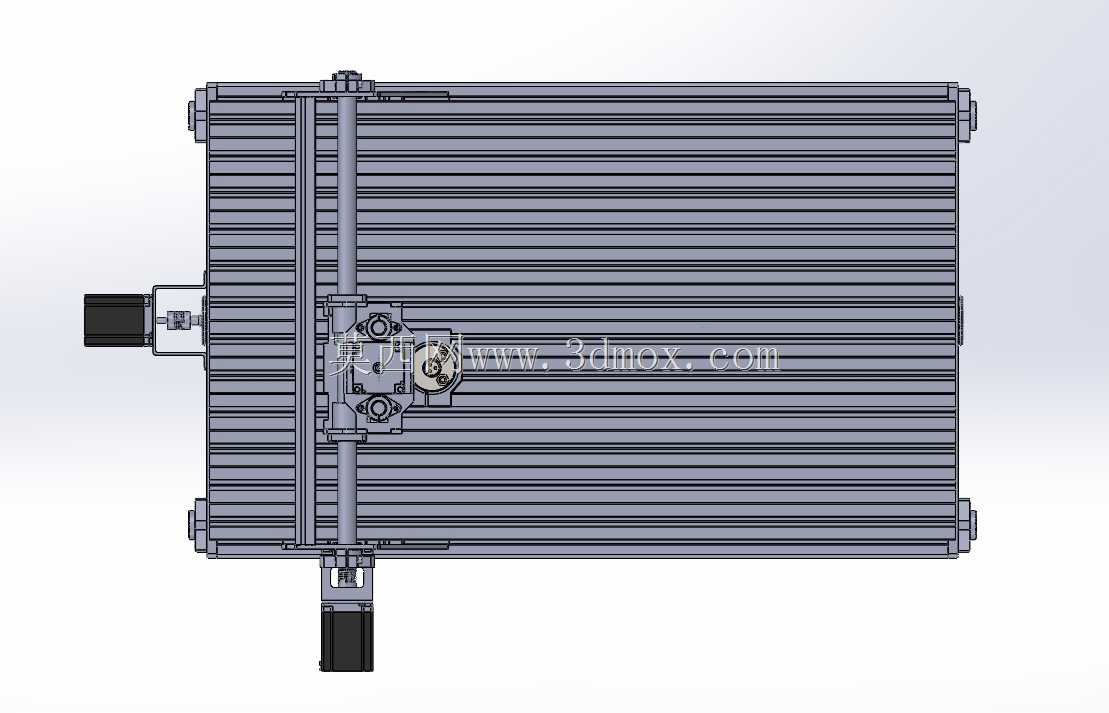

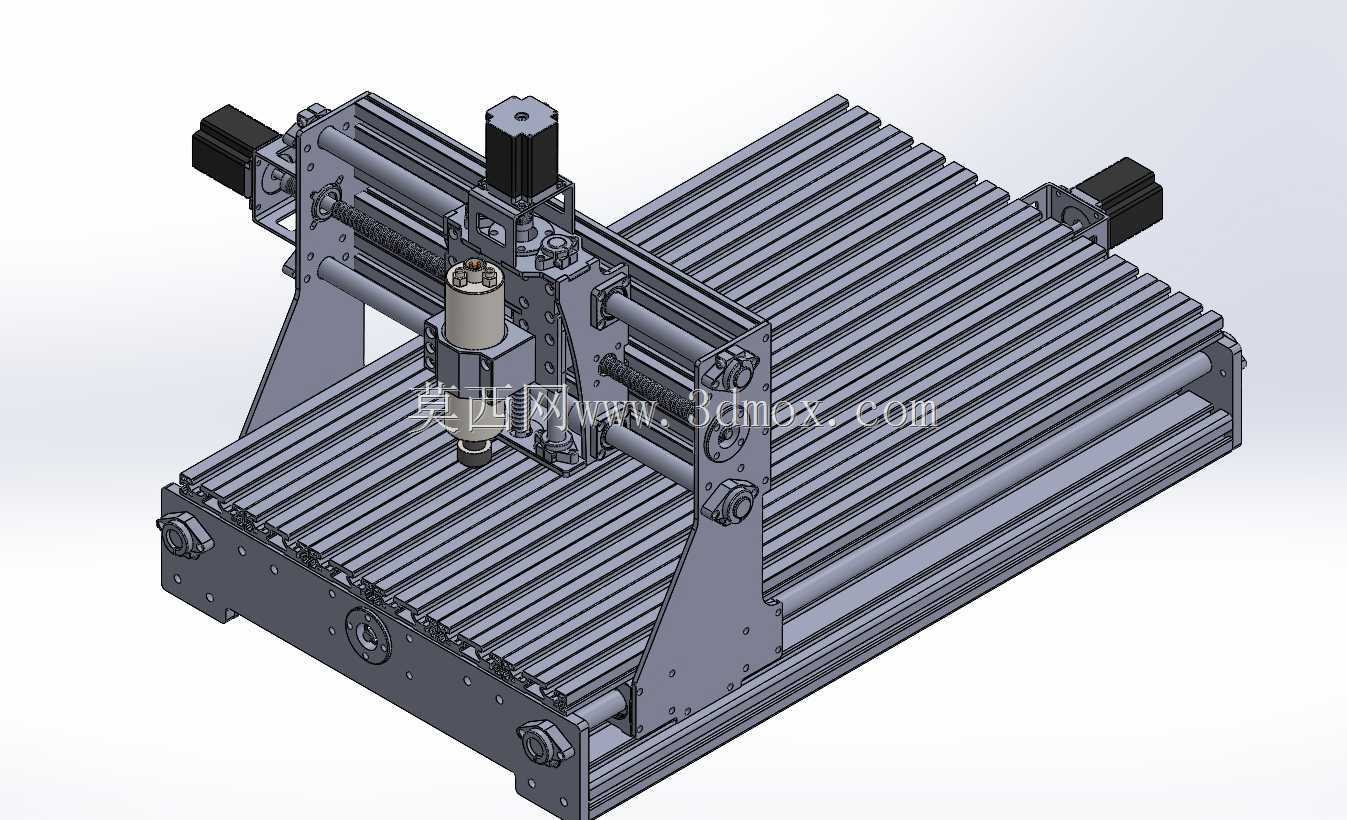

这款龙门式数控加工设备主要面向小型加工场景设计，可覆盖桌面级加工生产需求，常见于个人DIY加工、小型工坊打样、教学实训、广告标识制作、小型工艺品加工等场景，能够完成软金属、亚克力、木材、PCB板、复合板材等多种材质的雕刻、铣削、钻孔、切边作业，填补了大型工业机床无法适配小空间、小批量加工需求的空白。设备采用经典的动龙门结构设计思路，加工台面为平行排布的铝型材辊道结构，既能够保证待加工工件的承托平整度，又预留了充足的装夹固定空间，可适配不同尺寸规格的工装夹具，满足异形工件的装夹需求。传动部分采用三轴独立驱动设计，X轴沿龙门横梁方向布置传动副，带动主轴组件完成横向进给；Y轴沿床身长度方向布置双导轨传动结构，带动龙门整体完成纵向进给；Z轴搭载独立升降滑台，带动高速电主轴完成垂直方向的进给运动，三个运动轴均预留了伺服电机或步进电机的安装位，可根据加工精度、加工速度的需求灵活选配驱动部件，兼顾成本控制与性能升级空间。设备整体机架采用工业铝型材搭配加厚连接角件组装而成，在保证整体结构刚性、抑制加工振动的前提下，大幅降低了设备整体自重，同时方便后期的结构调整与维护拆装。主轴部分采用通用直径的高速电主轴安装座设计，可适配不同功率、不同转速的加工主轴，满足从轻载精细雕刻到重载铣削加工的不同工况需求，主轴侧预留了冷却管路、走线槽的安装位置，可兼容水冷、风冷两种主轴冷却方案。从安装边界来看，设备整体为规整的长方体布局，所有运动部件的行程均在机架轮廓范围内，无外凸的运动结构，安装时仅需预留对应长宽的平整台面即可，无需额外预留外围运动避让空间，能够很好地适配狭小的工作室、教学实验室等场地。设备的导轨安装面、电机安装位均做了同轴度、平行度的设计考量，组装时可通过定位销、调节螺栓完成传动间隙的微调，保证长期运行的加工精度，床身底部预留了减震垫脚的安装位置，可进一步抵消加工过程中产生的振动，提升加工表面质量。
