直列多缸发动机曲柄活塞组三维结构设计

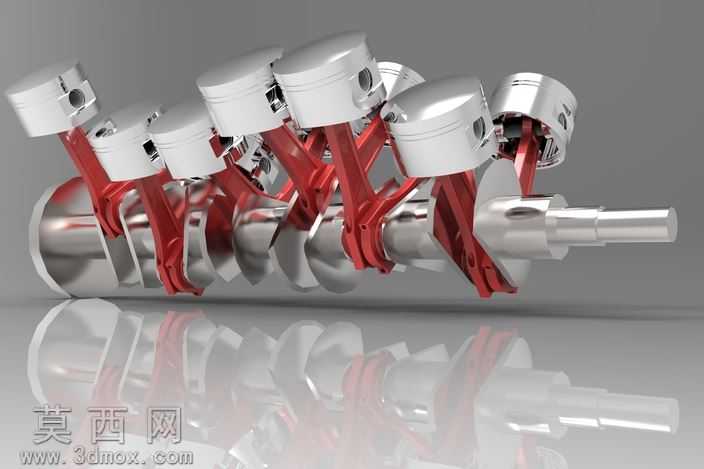

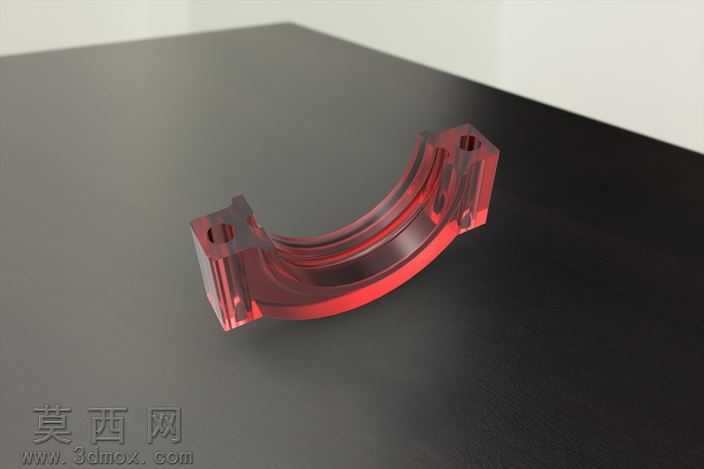

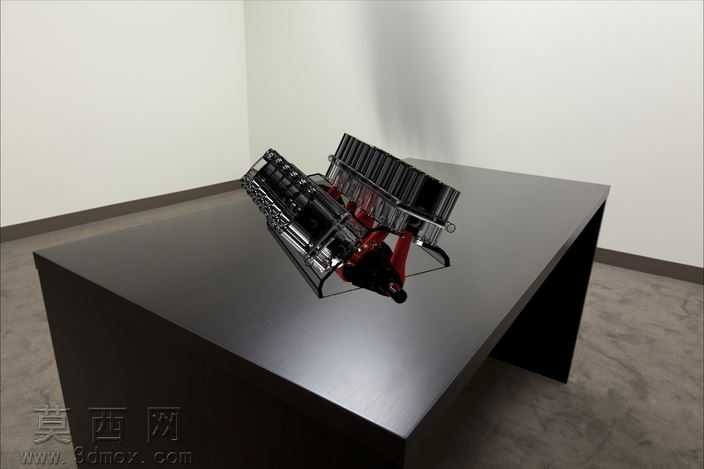

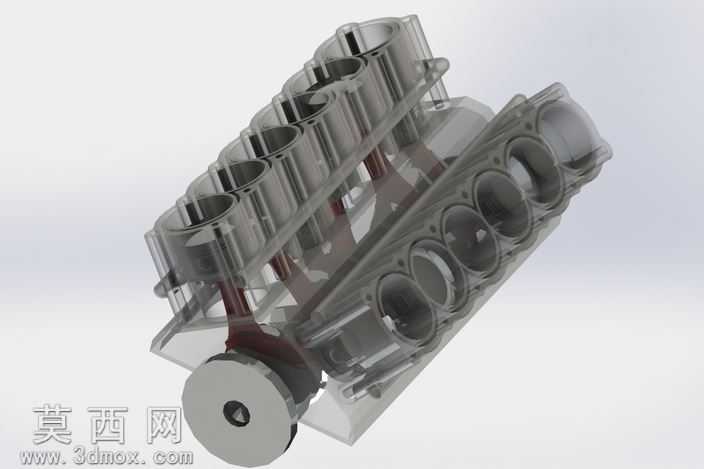

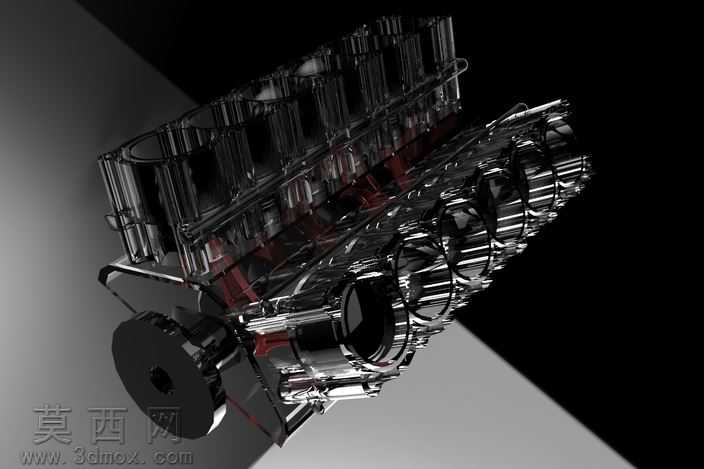

本作品为直列多缸内燃机核心动力组件的三维建模成果，建模过程围绕发动机曲柄连杆机构的真实运动逻辑与装配关系展开，首先梳理活塞、连杆、曲轴三大核心部件的尺寸配合基准：活塞部分严格还原真实内燃机活塞的结构特征，包含活塞顶的燃烧室凹坑、环槽区域的气环与油环安装位、活塞销座的同轴定位结构，建模时通过回转特征生成活塞主体轮廓，再通过切除特征加工出环槽、销孔与减重结构，保证活塞的壁厚分布符合实际工程设计的强度要求。连杆部分采用分体式结构建模，区分连杆大头、杆身、连杆小头三个功能区段，杆身采用工字形截面设计以兼顾轻量化与结构强度，大头的剖分面、连杆螺栓安装位、轴瓦定位槽都做了精细化还原，建模时通过放样特征生成杆身的过渡曲面，保证大小头与杆身的衔接处平滑无应力集中棱角。曲轴部分为整体式锻造结构建模，按照直列多缸的点火间隔角排布主轴颈与连杆轴颈的相位，平衡块的外形轮廓按照动平衡要求设计，曲轴前端的功率输出轴段、后端的油封安装位都做了结构还原，所有轴颈的过渡圆角都按照工程规范设置，避免应力集中缺陷。装配阶段采用自底向上的装配逻辑，先完成活塞与活塞销、连杆小头的同轴配合，添加活塞销的转动自由度约束，再将连杆大头与对应缸位的连杆轴颈完成装配，保证每个连杆都能随曲轴转动完成既定的往复-旋转运动转换，整体装配完成后可实现曲柄连杆机构的运动仿真，直观展示活塞上下止点位置、连杆摆动角度、曲轴转动的对应关系。渲染阶段采用金属材质体系，活塞与曲轴部分赋予抛光铝合金与锻钢材质，调整金属粗糙度与反射参数还原机加工金属的质感，连杆部分采用红色高温合金漆面材质，与银灰色金属部件形成视觉区分，场景添加地面反射效果，突出组件的整体结构层次感，所有部件的装配间隙都按照真实工程公差设置，既保证视觉上的装配严密度，也符合实际机械结构的设计逻辑，完整还原了内燃机核心动力段的结构组成与运动原理。
