碳纤维机架四旋翼航拍飞行器结构设计

这款四旋翼飞行器的机架设计参考了成熟航模机架的受力逻辑，在原有框架基础上优化了臂杆连接结构与中心板承载布局，核心解决常规小轴距四轴在搭载轻量航拍载荷时的机架共振问题，适配户外低空航拍、小范围场地测绘、教学实训等多场景使用需求。从实际使用场景来看，这类小尺寸四旋翼可在狭小空间完成起降作业，无需专用起降场地，能搭载轻量化运动相机完成近地航拍、厂区巡检、农林样点监测等任务，相比固定翼航模具备垂直起降、悬停稳定的优势，相比更大轴距的工业级无人机，具备携带方便、组装调试门槛低的特点，适合个人航模爱好者、高职高专无人机实训教学、小型工作室航拍作业使用。

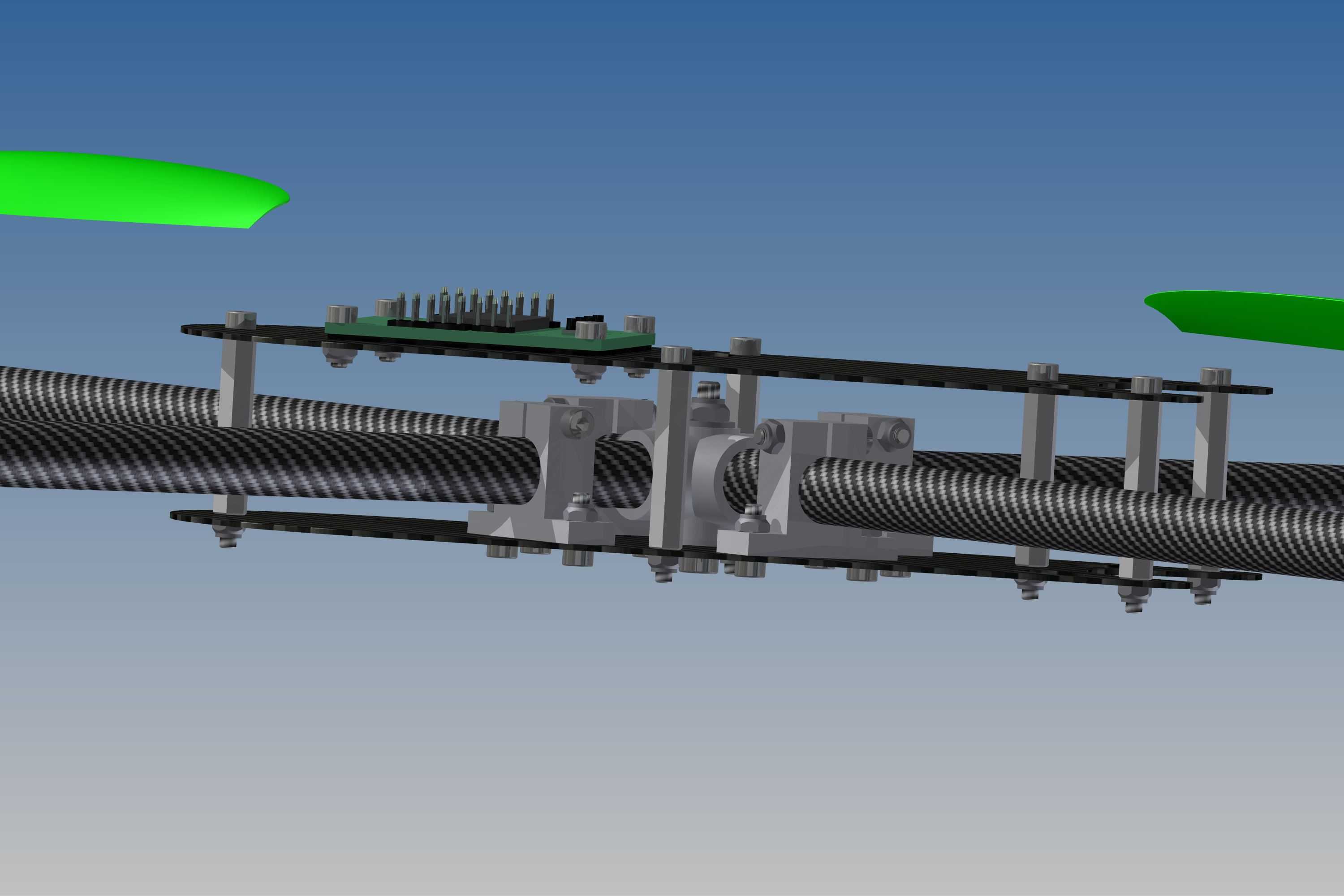

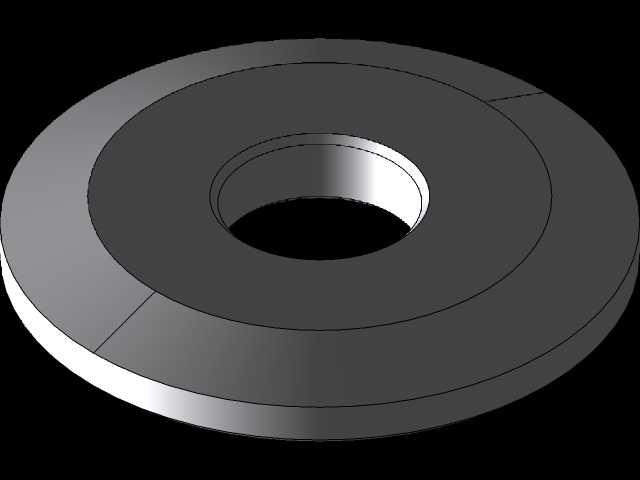

设计过程中优先考虑机架的刚性与自重平衡，中心板采用碳纤维层压板加工，预留了飞控板、电调、电池绑带的安装孔位，孔位间距兼容主流迷你飞控的安装标准，中心板边缘做了倒角处理，避免组装时划伤线路；机臂采用空心碳纤维圆管，通过金属夹件与中心板连接，夹件的锁紧螺丝孔位做了沉头处理，保证安装后表面无凸起，不会干涉螺旋桨的旋转气流。四个机臂的长度经过受力测算，在搭载3S锂电池、2204规格无刷电机的配置下，机臂末端的形变量控制在合理范围内，避免飞行过程中因机臂震颤导致飞控姿态解算偏差。

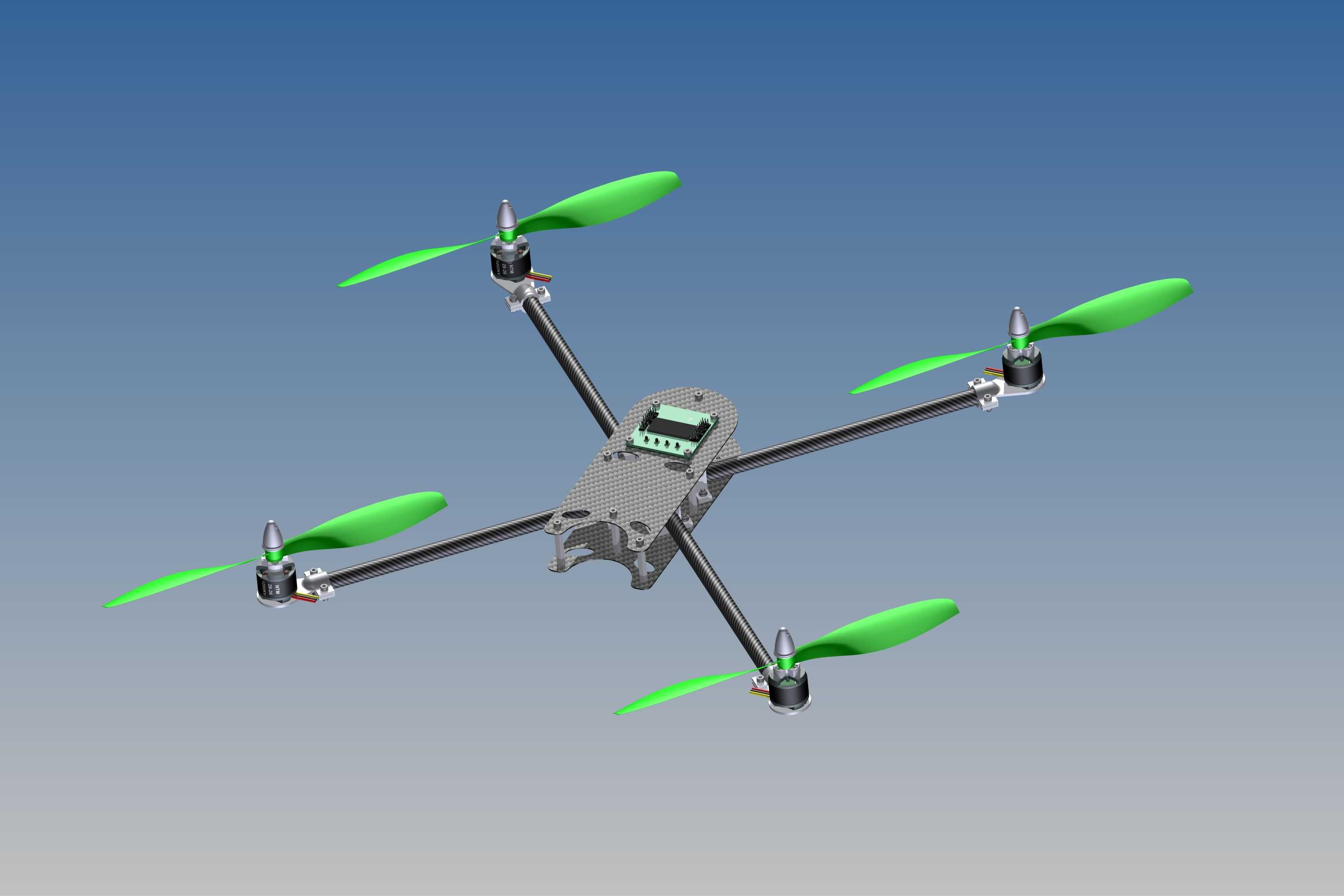

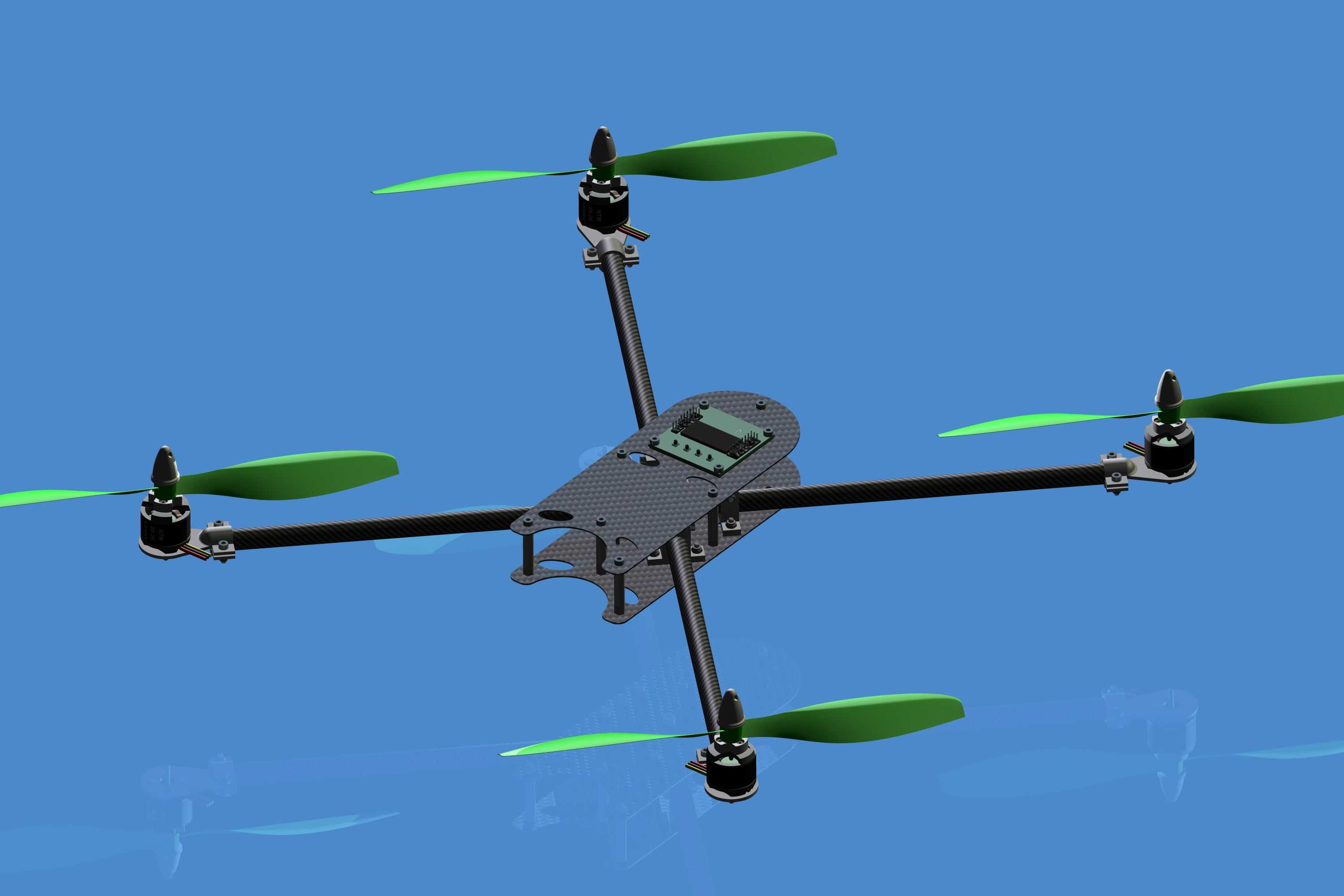

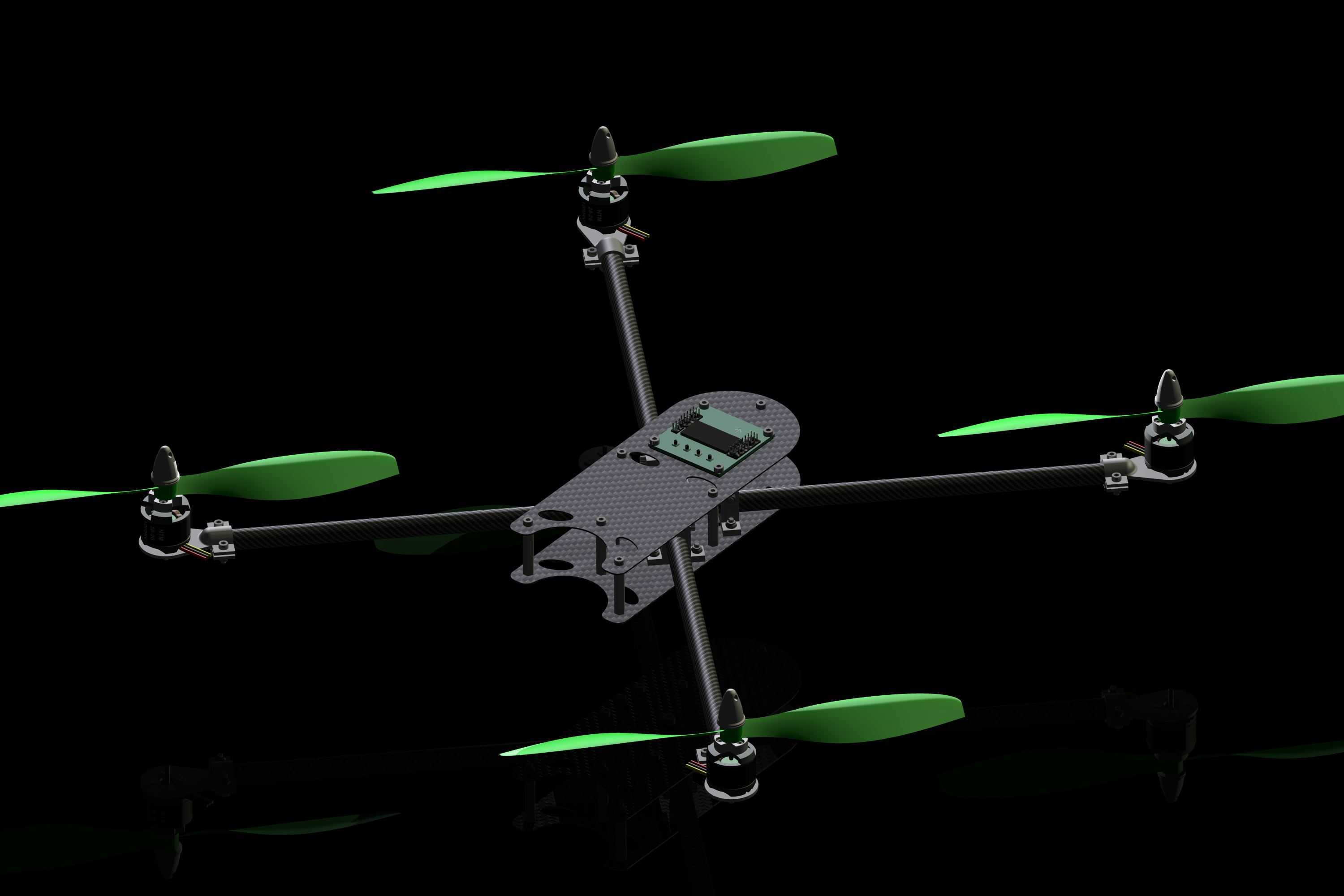

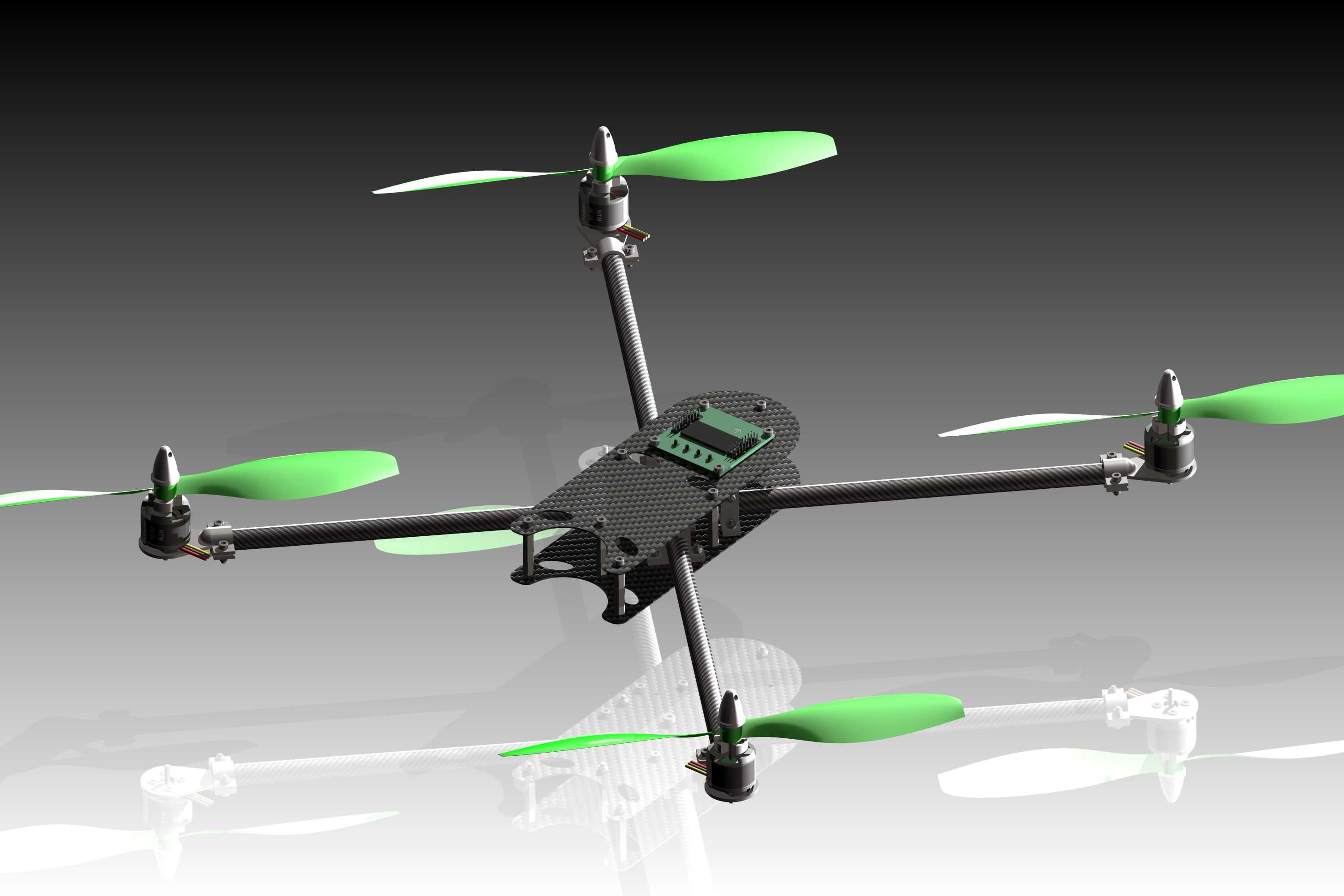

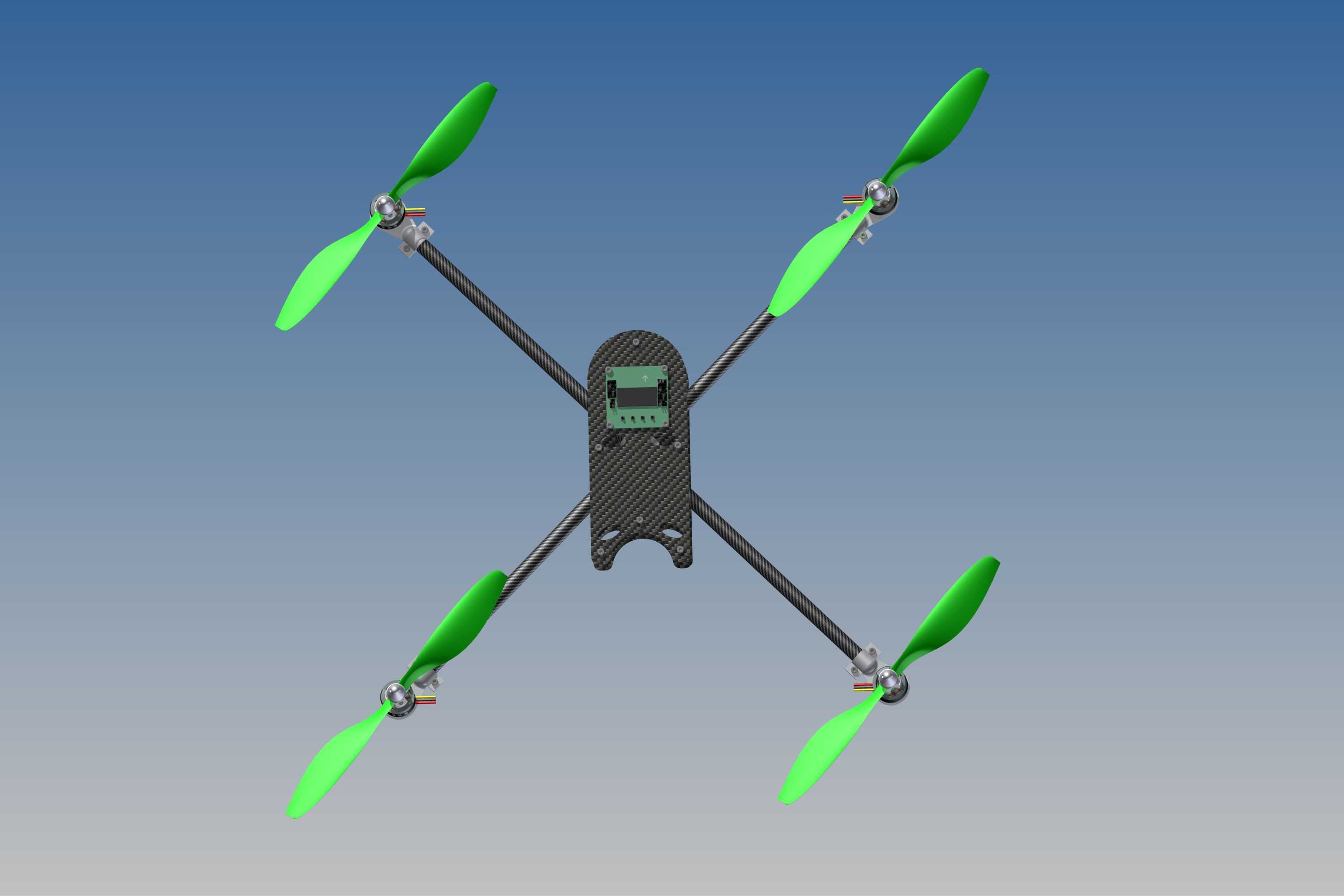

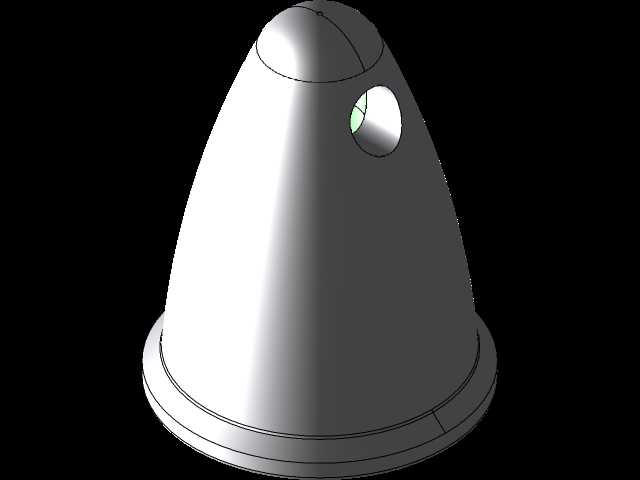

动力布局采用X型四轴结构，相邻电机转向相反抵消自旋扭矩，螺旋桨采用正反桨配对设计，桨叶长度与机臂长度匹配，保证桨尖旋转范围不会超出机架外轮廓过多，减少低空飞行时桨叶碰撞障碍物的概率。机架的电池安装位设置在中心板下方，通过魔术绑带固定，可根据续航需求适配不同容量的锂聚合物电池，电池安装位置的重心与机架几何中心重合，避免飞行时出现重心偏移导致的姿态倾斜。飞控安装位设置在中心板上层中心位置，预留了减震泡棉的安装空间，可过滤电机运转带来的高频振动，保证气压计、加速度计的采样数据稳定。

从安装边界来看，机架整体展开后的对角电机轴距适配8-9寸螺旋桨，中心板的安装孔位兼容常见的迷你图传、接收机安装尺寸，电调可直接固定在机臂靠近中心板的位置，缩短电机与电调的接线长度，减少线路内阻带来的动力损耗。机架整体自重控制在较低水平，在搭配标准动力套装后，起飞重量可控制在合理范围内，预留了足够的载荷冗余搭载轻量任务设备。机臂与中心板的连接结构支持快拆，拆卸后机臂可与中心板叠放，方便收纳进普通航模背包中，适合外出携带作业。
