多格创意冰格硅胶成型模具结构设计

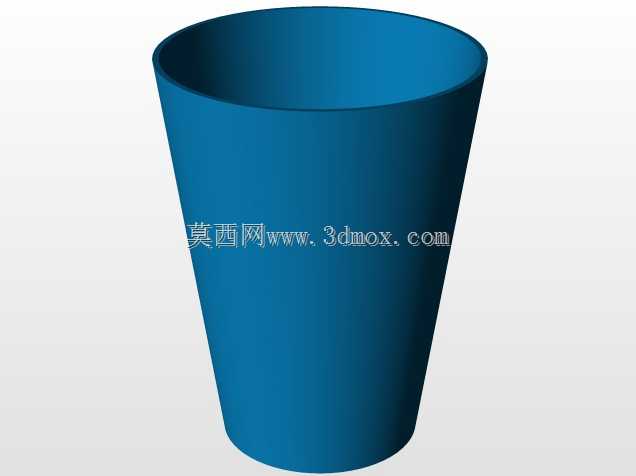

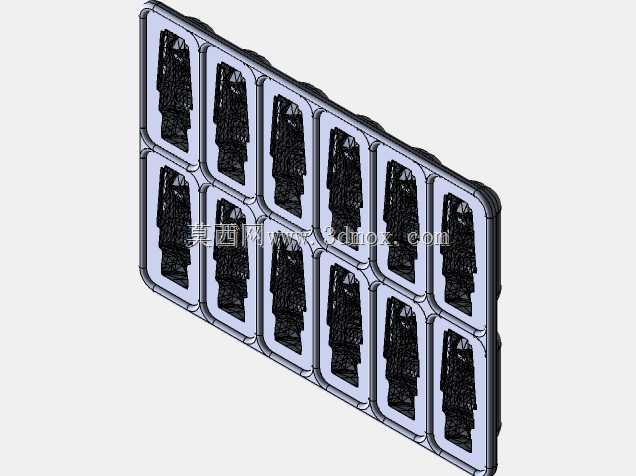

　　这款多格冰格模具的结构设计，核心围绕家用及小型商用制冰场景的实际使用需求展开，首先要考虑的是日常使用中的脱模便利性，因此模腔的拔模斜度设置在1.5°到2°之间，既不会因为斜度过大导致冰块成型后形状偏差，也能避免冰块与模腔内壁粘连，无需额外涂抹脱模剂即可顺利取出成型冰块。模腔采用独立分隔的阵列式布局，单格模腔的容积控制在25ml左右，成型后的冰块尺寸适配常规口径的直身水杯、高球杯，不会出现冰块过大卡滞在杯口的问题，同时单格之间的连接筋厚度设置为2mm，既保证了模具整体的结构强度，在手动扭动脱模时连接筋可以产生足够的弹性形变，带动各个模腔同步变形，让冰块快速脱离内壁，又不会因为筋位过厚导致模具整体重量偏大，增加材料成本。

　　从模具的成型工艺来看，这款产品采用食品级硅胶作为主体原材料，因此在三维结构设计阶段就需要考虑硅胶硫化成型的进料口位置，将主进料道设置在模具侧边的中心位置，分流道均匀分布到各个模腔的底部，保证硫化过程中胶料可以均匀填充到每个模腔角落，不会出现缺胶、气泡等成型缺陷，同时进料口的残留料边厚度控制在0.1mm以内，成型后只需要简单的毛边修剪即可达到使用要求，减少后续的人工处理成本。模具的边缘设置了宽度8mm、厚度3mm的围边，一方面可以在使用时搭放在冰箱冷冻层的搁架上，避免模具因为盛放液体后重心不稳发生倾洒，另一方面围边的加强结构可以提升模具整体的抗形变能力，长期反复冷冻、扭动脱模也不会出现边缘开裂的问题。

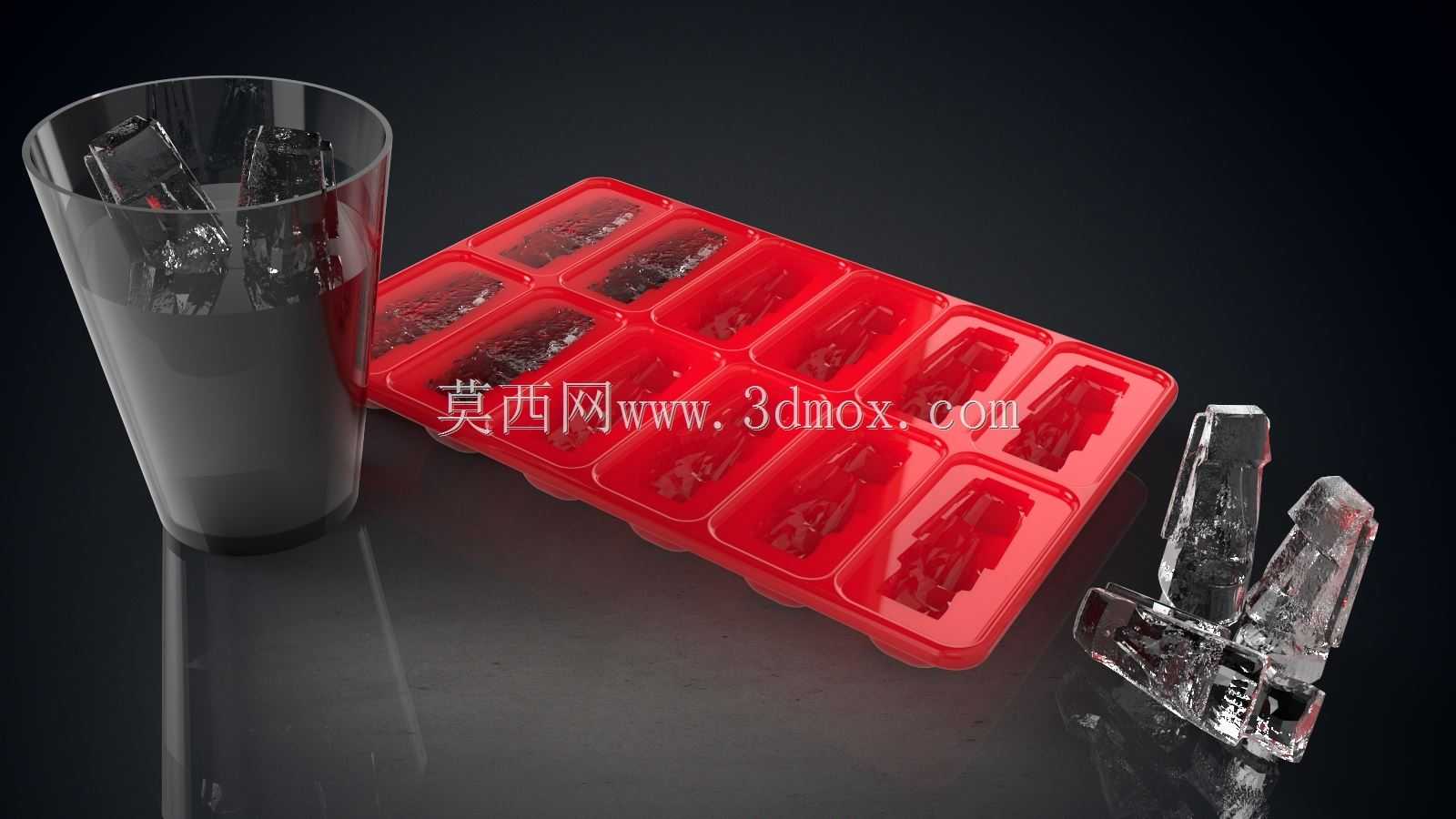

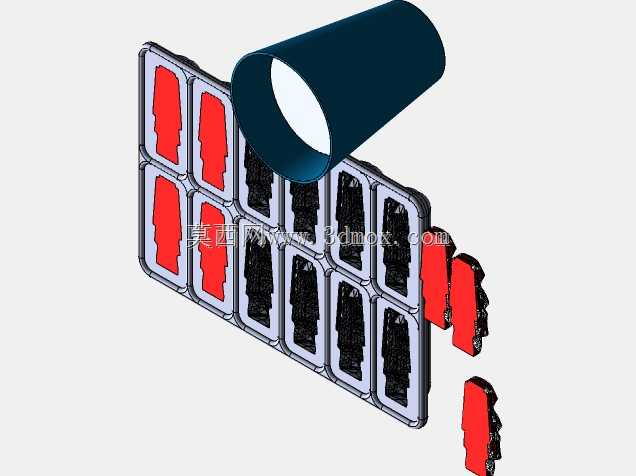

　　在功能拓展性的结构设计上，模腔的造型采用了类方尖碑的异形结构，相比常规的方块冰格，这种造型的冰块与饮品的接触面积更大，降温速度更快，同时异形冰块的视觉效果更好，适配家庭自制饮品、小型清吧、咖啡馆的出品需求。模腔的深度设置为45mm，成型后的冰块高度不会超过常规水杯的1/3，避免加入饮品后冰块露出杯口过多影响饮用体验。模具底部的平面度公差控制在0.5mm以内，放置在水平台面上时不会出现翘曲、晃动的问题，灌注饮用水时可以保证每个模腔的液面高度一致，不会出现部分冰块过满、部分容量不足的情况。

　　考虑到日常使用的清洁需求，模具的所有转角位置都采用了R2以上的圆角过渡，没有清洁死角，冲洗时水流可以直接带走模腔内的残留水渍，不会因为锐角位置积水导致长期使用后滋生霉菌。模腔之间的连接面采用圆弧过渡，没有尖锐的棱边，手动清洗时不会划伤手部。同时模具的整体外形尺寸控制在220mm×120mm×50mm以内，可以适配绝大多数家用冰箱的冷冻层抽屉空间，不会出现尺寸过大无法放入的问题，叠放时上层模具的底部可以嵌入下层模具的围边内侧，多个模具叠放存储时不会发生滑移，节省冰箱内的存储空间。

　　从结构可靠性角度分析，这款模具的壁厚均匀设置为2.5mm，整个产品的壁厚差不超过0.3mm，避免硅胶硫化成型时因为壁厚不均导致的收缩不一致，出现产品翘曲变形的问题。反复扭动脱模的工况下，模腔与连接筋的交接位置做了R3的圆角加强，减少应力集中，经过上千次的脱模循环也不会出现撕裂的问题。同时模具表面设置了细微的磨砂纹理，既可以减少冰块与模壁的接触面积，进一步提升脱模顺畅度，也能避免模具表面因为长期摩擦出现划痕，影响外观质感。
