轴向减速齿轮箱精密三维结构设计

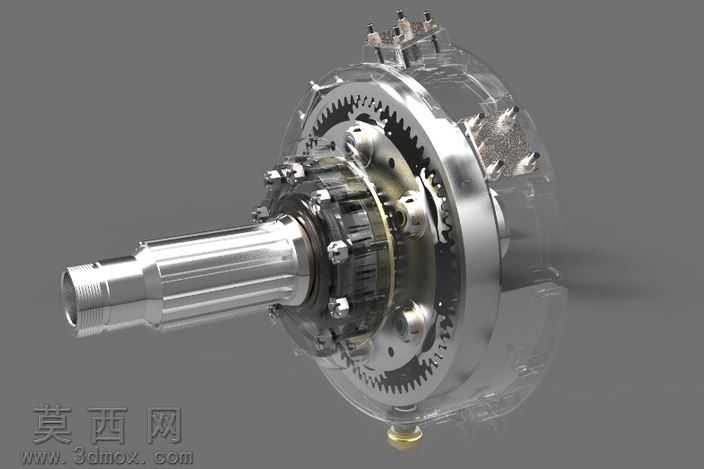

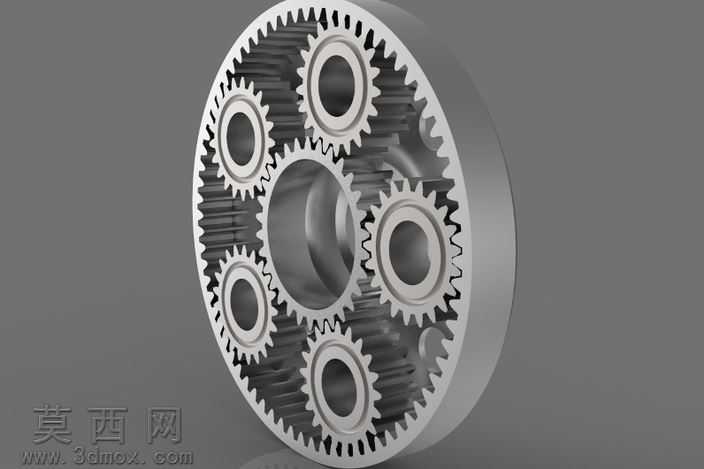

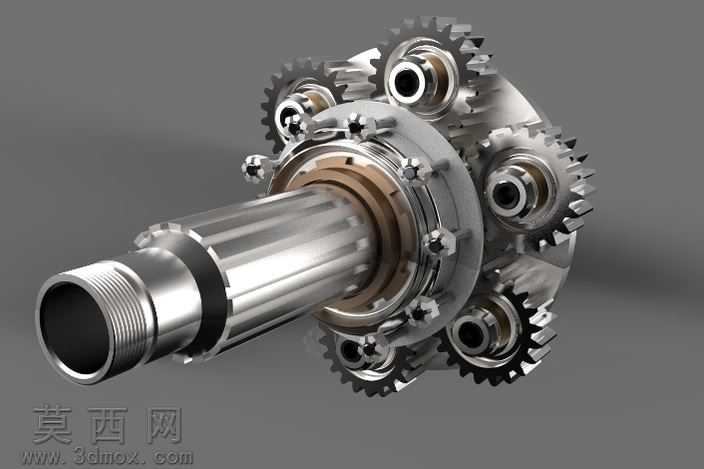

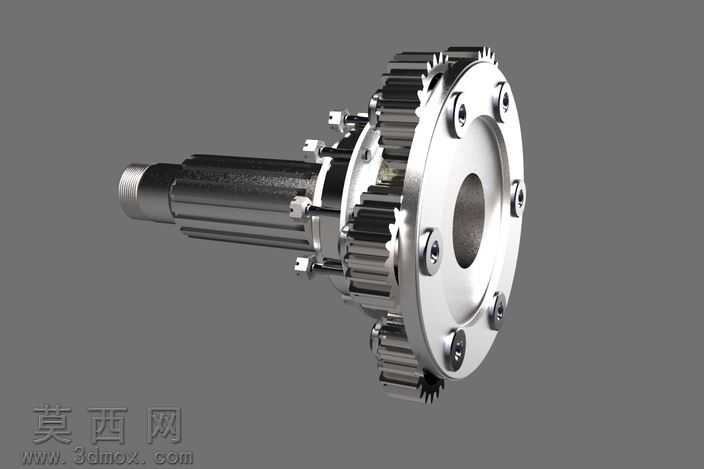

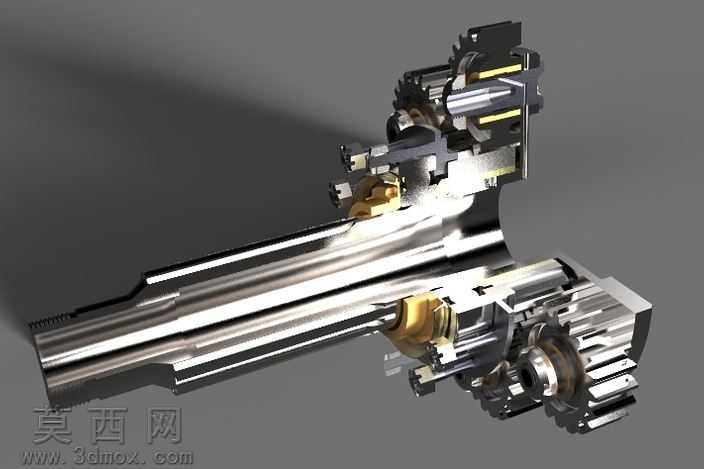

本作品为轴向减速齿轮箱的三维建模设计成果，建模过程中严格遵循机械传动设计规范，先完成整体传动方案的参数化草绘布局，确定各级传动的传动比、中心距、轴系排布逻辑后，逐步开展各零部件的实体建模。首先构建输入轴的花键结构，精准还原花键齿的齿形参数、轴肩定位尺寸、密封位与轴承位的配合公差，确保输入轴与外部动力端的连接适配性；随后开展内齿圈、行星齿轮、太阳轮等核心传动件的建模，对轮齿部分采用精确的渐开线齿廓生成逻辑，保证齿面啮合的贴合度，还原轮齿的倒角、退刀槽等工艺细节，避免建模过程中出现结构干涉问题。在壳体与附属结构建模阶段，采用半透明可视化的渲染处理方式，将外部壳体设置为高透的工程塑料质感材质，内部传动组件采用抛光金属材质，通过材质的明暗、透明度差异清晰展现内部传动链的排布逻辑，同时还原壳体上的安装定位孔、注油口、端盖连接螺栓等细节结构，每个螺栓的螺纹段、光杆段、螺栓头尺寸都按照标准件参数建模，端盖处的密封槽、定位销孔也做了精细化还原。整体装配过程采用自底向上的装配逻辑，按照实际装配顺序依次完成轴系组件、行星轮组件、壳体组件的配合约束，对轴承位添加同轴度约束，对齿轮啮合面添加接触约束，完成装配后开展全局干涉检查，调整各零件的配合间隙，确保虚拟装配状态下无结构冲突。渲染阶段采用工作室级别的光照设置，主光源从斜上方45度投射，突出金属零件的金属光泽与轮齿的结构细节，辅助光源补亮暗部结构，避免内部组件出现死黑区域，背景采用中性灰色调，突出齿轮箱本身的结构特征。设计过程中充分考虑轴向布局的空间利用率，将各级传动结构沿输入轴轴向紧凑排布，在保证减速比满足设计要求的前提下，尽可能压缩整体径向与轴向尺寸，同时预留足够的润滑空间与安装定位结构，还原真实工业用轴向减速齿轮箱的结构特性，可用于传动原理演示、结构参考、装配教学等场景。
