工业级硬齿面二级齿轮减速机三维设计

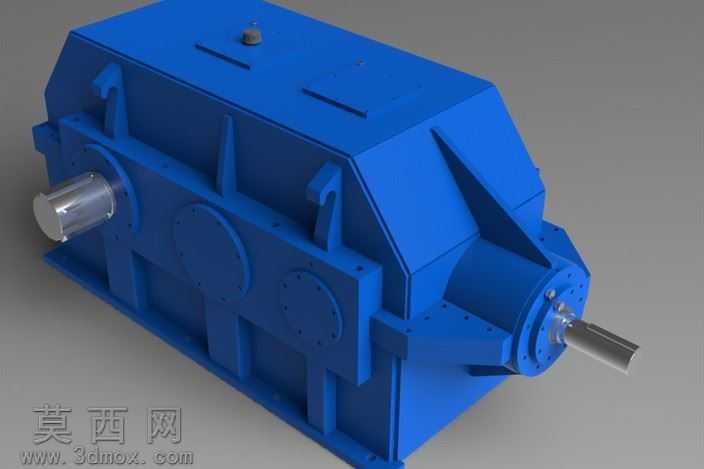

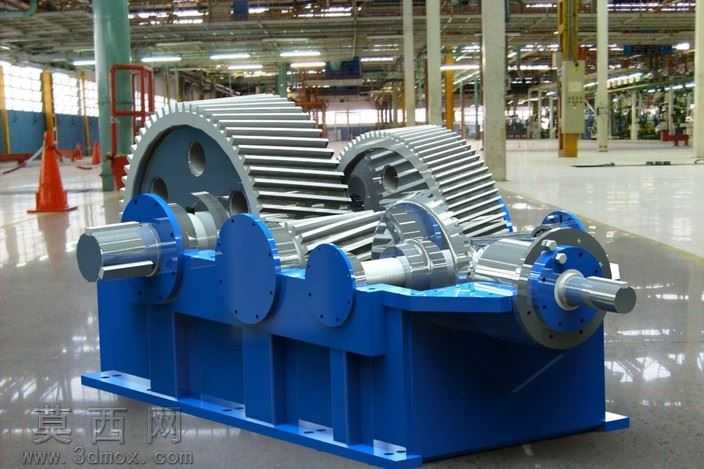

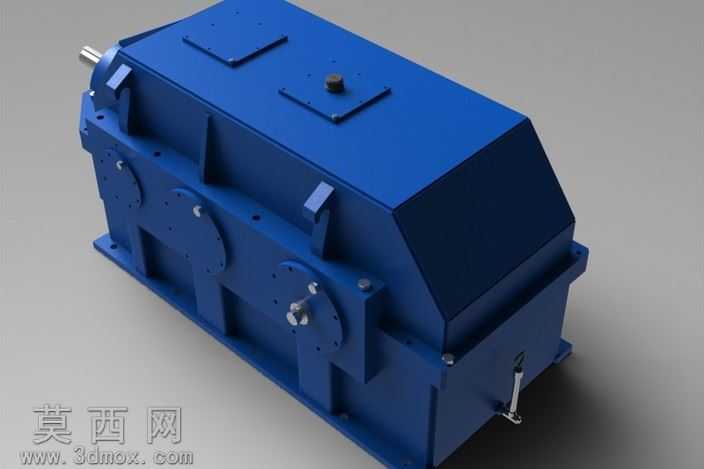

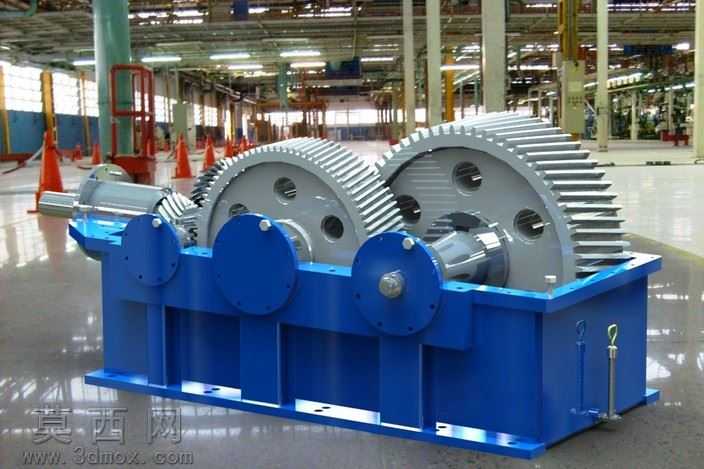

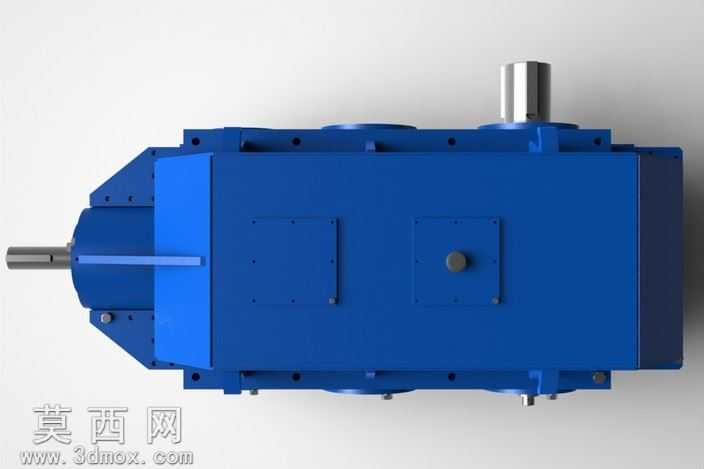

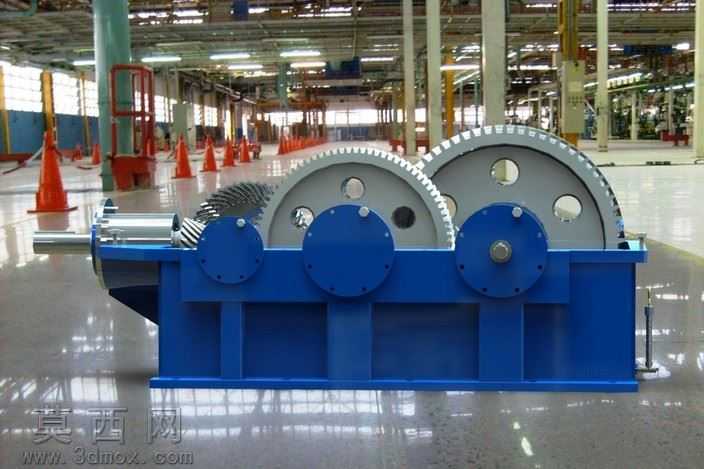

本作品为工业重载场景设计的硬齿面齿轮减速机三维模型，建模过程严格遵循机械设计规范，先从核心传动参数入手确定传动比为1:50.2，匹配输入转速698RPM、输出转速13.95RPM的工况需求，整机重量设定为4600公斤，适配重型工业设备的大扭矩传动场景。建模阶段先搭建各级齿轮的参数化模型，精准还原斜齿圆柱齿轮的齿廓曲线、齿向螺旋角参数，确保齿轮啮合的重合度符合硬齿面传动的设计要求，齿面经过参数化修整模拟渗碳淬火后的硬齿面形态，保证传动过程的承载能力与平稳性。随后依次构建输入轴、中间轴、输出轴的轴系结构，还原轴上的轴承安装位、轴肩定位结构、键槽连接特征，匹配对应的轴承端盖、密封件、紧固件的细节结构，保证轴系的轴向与径向定位精度。箱体部分采用剖分式焊接箱体结构建模，还原箱壁的加强筋布局、轴承座的加厚支撑结构、底座的安装螺栓孔与定位基准面，同时还原箱体上的观察窗、油位计安装位、吊环孔等附属结构，兼顾结构强度与装配维护的实用性。渲染阶段采用工业蓝作为箱体的主体涂装材质，模拟工业设备的防锈漆质感，齿轮与轴类零件采用金属调质后的银灰色金属材质，还原加工面的金属光泽与非加工面的粗糙质感，车间场景的渲染搭配工业照明效果，还原减速机在工厂装配场景下的真实视觉效果。设计过程中充分考虑硬齿面减速机的重载特性，各级齿轮的中心距、齿宽参数都经过匹配校验，箱体的支撑结构对应齿轮啮合的受力点做了加强设计，轴系的跨距设置符合轴的挠度校核要求，整体模型完整还原了硬齿面减速机从传动系统到箱体结构的全部细节，可用于工业传动方案展示、设备装配教学、结构校核参考等场景，清晰展现二级斜齿轮减速的传动原理与硬齿面减速机的结构特点。
