谷物定量出料饲料分送装置结构设计

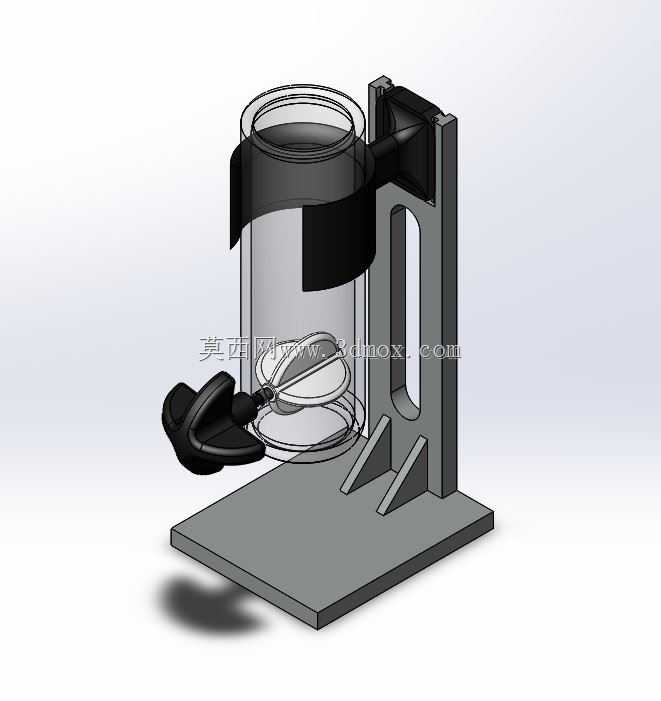

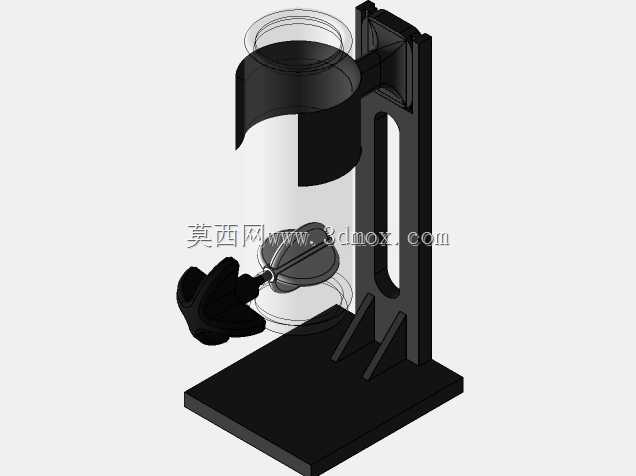

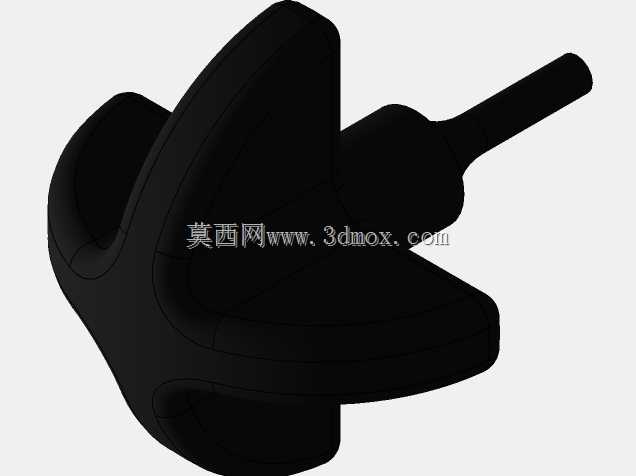

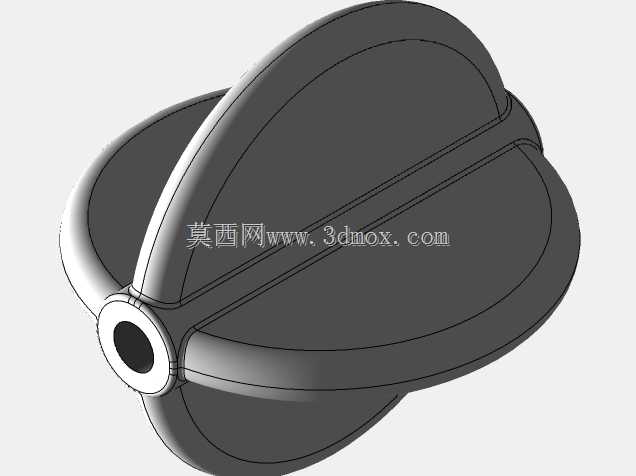

这款谷物分送装置主要面向小型养殖饲喂场景、家庭宠物粮定量取用以及自助谷物零售场景设计，可实现颗粒状谷物、饲料、杂粮零食的定量分送作业，解决传统人工取料分量不均、洒落浪费、储料易受潮污染的痛点。在小型家庭养殖场景中，可固定安装在禽舍饲喂区旁，单次旋转旋钮即可输出单只禽类单次进食的标准饲料量，避免一次性投料过多造成饲料霉变、禽鸟挑食浪费的问题；在家庭场景中可放置于厨房台面，用来分装杂粮、麦片、宠物干粮，无需额外量具即可控制单次取用分量；在小型自助零售场景中，可作为散装谷物的自助出料终端，顾客旋转旋钮即可获取固定分量的谷物，无需专人值守分料。装置整体采用立式支撑结构，底部为平整的方形安装底座，底座带有两个三角形加强筋与竖向支撑立柱连接，保障整体结构的稳定性，安装时可通过底座预留的固定孔位将装置锁附在台面或支架上，整体安装占用的横向空间较小，适配狭窄的安装区域。上部为透明圆柱储料筒，可直观观察内部物料剩余量，储料筒外侧设置有半环形遮光挡片，可减少光线直射造成的谷物氧化变质，延长物料储存周期。核心出料机构设置在储料筒底部，与侧方的旋转旋钮联动，旋钮旋转时带动内部的定量容腔转动，当容腔进料口对准储料筒底部时，物料在重力作用下填充容腔，继续旋转旋钮至容腔出料口对准下方出料嘴时，容腔内的固定分量物料即可从出料嘴送出，每次旋转的出料量误差控制在5%以内，可通过更换不同容积的定量容腔调整单次出料分量，适配不同颗粒大小、不同出料量需求的物料。支撑立柱采用中空式设计，既可以减轻整体结构重量，也可将旋钮的联动传动结构隐藏在立柱内部，避免外露结构积灰、卡料，提升装置运行的可靠性。出料嘴采用弧形导流设计，可引导物料准确落入下方承接容器，避免物料洒落，出料嘴边缘做圆角钝化处理，不会划伤承接容器或操作人员手部。整体结构没有复杂的电控元件，纯机械结构即可完成定量分送作业，故障率低，日常维护仅需定期拆开储料筒清理内部残留物料即可，无需专业人员进行维保，适配多种低成本、高可靠性要求的使用场景。
