带拾取机械手的皮带输送模拟装置

　　在轻工包装、电子元器件分拣、小型零部件装配的产线布局环节，这类带拾取执行机构的输送模拟装置，常被用于前期产线节拍验证、工位动作逻辑校验环节，避免直接搭建实体产线带来的反复改造成本。很多刚接触产线设计的工程师容易忽略输送末端与拾取机构的动作时序匹配问题，要么是输送到位信号触发延迟导致拾取空抓，要么是笛卡尔臂的运动路径与输送机架体产生干涉，这套模拟结构刚好可以把这些隐性问题在设计阶段暴露出来。

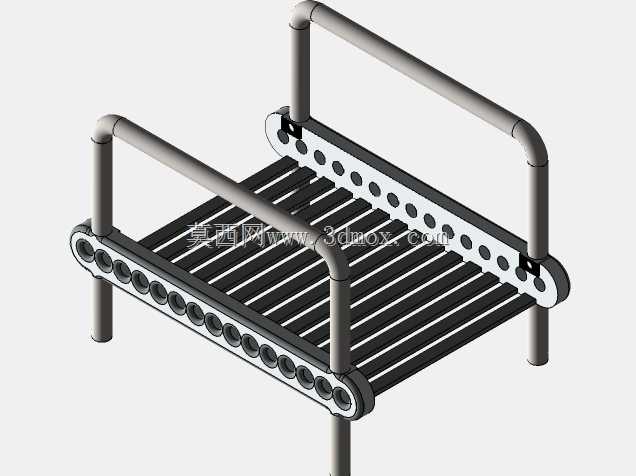

　　从结构组成来看，主体采用平皮带输送载体，机架采用圆管弯制拼接的框架结构，相比常用的铝型材机架，圆管弯制的架体在做外围防护安装时更易适配弧形护罩，同时架体四个支脚预留了脚轮安装位与调平螺栓接口，方便在车间内做短距离移位或者固定工位调平，整体安装边界控制在1200mm×800mm的占地范围内，支脚高度可在700mm到900mm之间调整，适配不同高度的上下游接驳工位。皮带下方排布的多组托辊，采用密排小直径托辊结构，避免小型轻质物料在输送过程中因为皮带下垂出现位置偏移，托辊两端采用卡簧式快拆结构，后期更换磨损托辊时不需要拆解整个架体，单人即可在10分钟内完成更换作业。

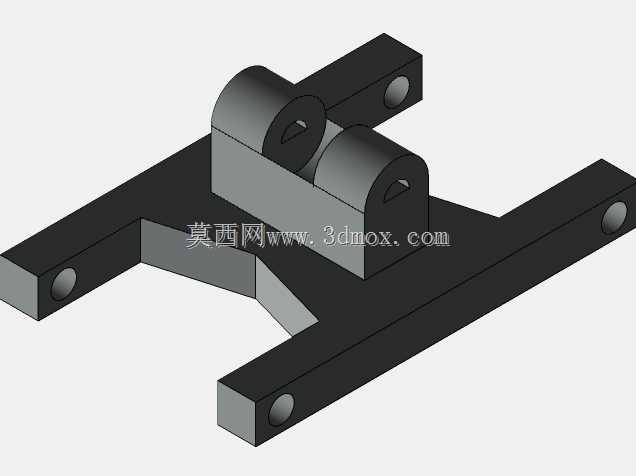

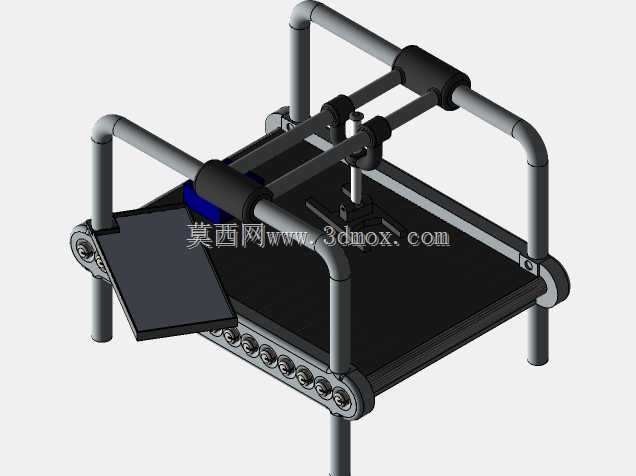

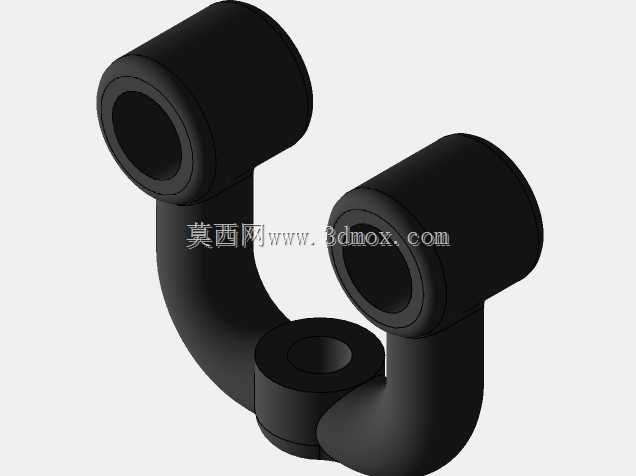

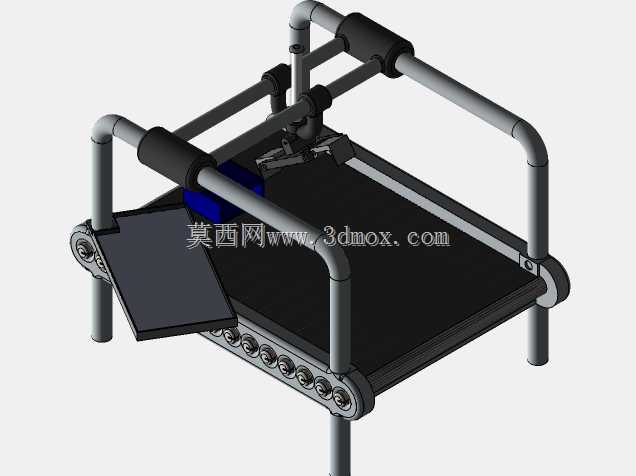

　　架体上方搭载的笛卡尔坐标拾取臂，采用三轴直线运动模组搭建，X轴横梁横跨输送段上方，有效行程覆盖整个皮带宽度方向，Y轴沿输送方向布置，行程匹配末端拾取工位与输送末端的间距，Z轴负责垂直方向的升降拾取动作，末端预留了气动吸盘、机械夹爪的通用安装法兰，可根据拾取物料的材质、外形更换不同的执行端。这套结构的设计思路没有追求过高的运动精度，而是把重点放在动作逻辑的匹配性上：输送段的驱动辊端安装了位置检测元件，当物料被输送到预设拾取位置时，检测元件触发信号传递给运动控制单元，笛卡尔臂按照预设路径完成下降、拾取、抬升、转移的整套动作，整个过程的运动参数可以根据实际产线的节拍要求调整，包括输送段的运行速度、拾取臂各轴的运动加速度、动作等待时长等参数。

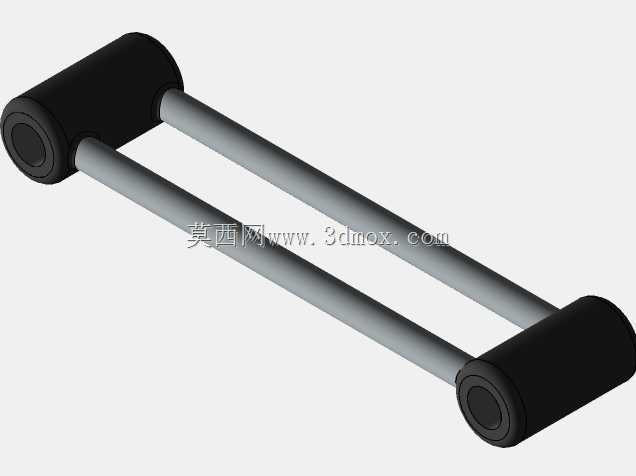

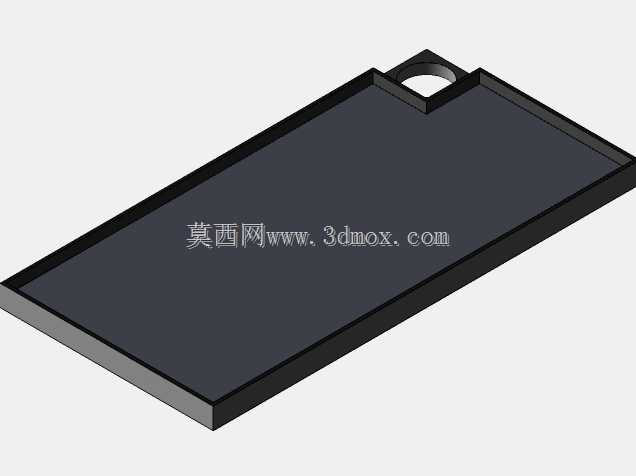

　　在做运动模拟时，需要重点关注几个干涉风险点：一是Z轴下降到最低拾取位置时，末端执行器与皮带表面的安全间隙，要预留至少5mm的余量避免刮伤皮带工作面；二是拾取臂带料转移过程中，物料底部与架体侧边的安装附件、输送段两侧的导向条之间的间隙，尤其是带异形外壳的物料，要在模拟过程中做全路径的干涉检查；三是输送段的倾斜导料板安装角度，导料板采用可翻转的铰链式安装，角度调整范围在30度到60度之间，当不需要拾取作业直接导料时，可将导料板翻下与皮带表面贴合，让物料顺着导料板滑入下游料箱，做拾取作业时将导料板翻起固定，避免阻挡拾取臂的运动路径。

　　很多工程师在做这类输送模拟结构时，容易把架体的刚性做的过弱，尤其是X轴横梁的安装支架，如果采用单臂悬挂结构，拾取臂高速运动时会产生明显的振动，导致拾取位置偏差，这套结构里X轴横梁两端都固定在两侧的圆管架体上，形成龙门式支撑结构，有效提升了横梁的抗扭刚性，即使Z轴带0.5kg的负载做高速往复运动，架体的振动幅度也能控制在0.1mm以内，满足小型物料拾取的位置精度要求。另外输送段的驱动端采用张紧可调结构，驱动辊的两端安装座开设了长条形调节孔，皮带使用一段时间出现松弛后，可通过调整安装座的位置张紧皮带，不需要拆解其他结构，张紧行程预留了30mm，可覆盖皮带正常使用周期内的伸长量。

　　从实际应用的适配性来看，这套模拟结构可以直接对应实体产线的核心动作逻辑，模拟过程中验证的时序参数、干涉边界、安装尺寸，都可以直接转化为实体产线的设计参数，不需要再做二次换算。比如模拟过程中测得拾取臂完成一次拾取循环需要2.3秒，输送段的运行速度设定为0.2m/s时，物料的间距控制在200mm即可匹配节拍，这些数据可以直接用于实体产线的物料分隔机构设计、驱动电机选型计算。另外架体上预留的传感器安装位，除了现有的位置检测元件，还可以加装色标传感器、视觉检测相机的安装支架，拓展物料识别、分拣的功能模拟，适配更多不同行业的产线验证需求。
