多传感融合避障抓取轮式移动机器人

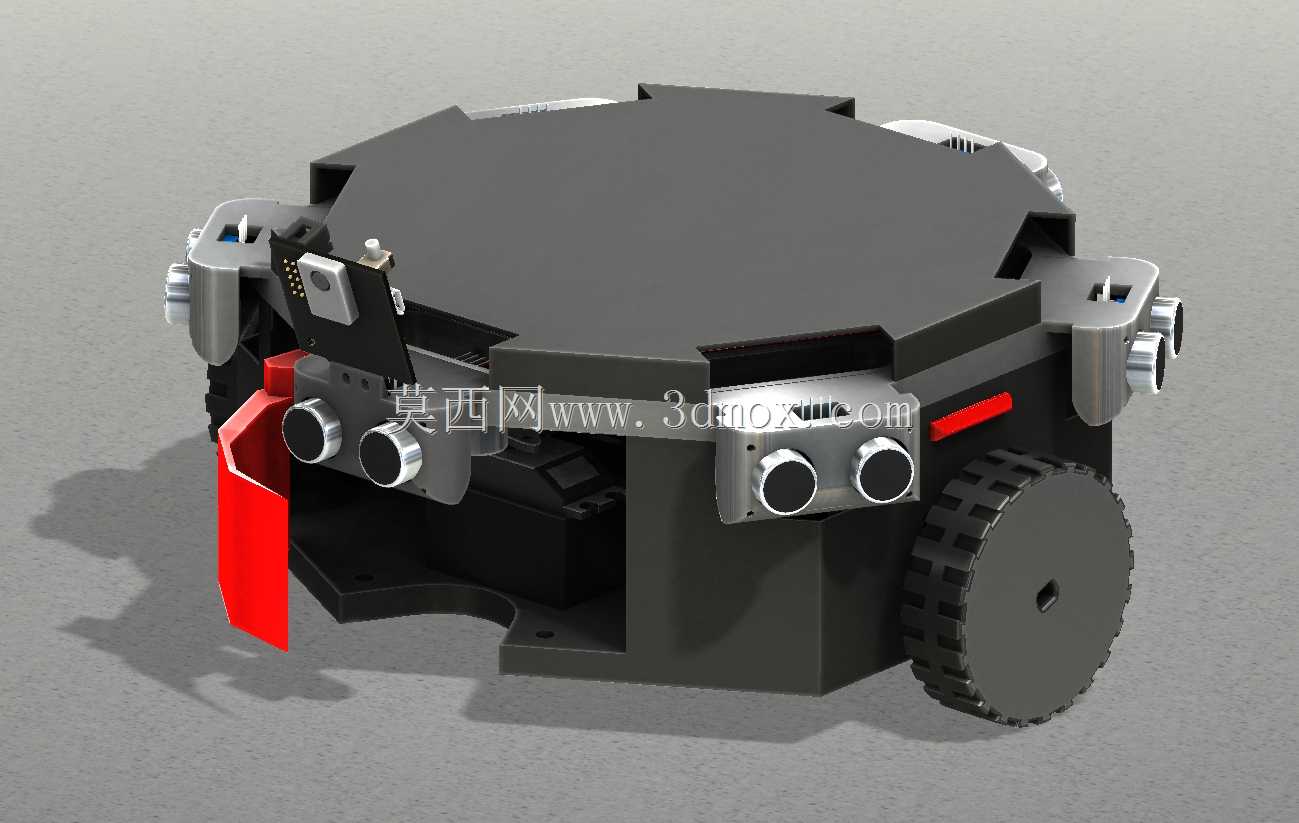

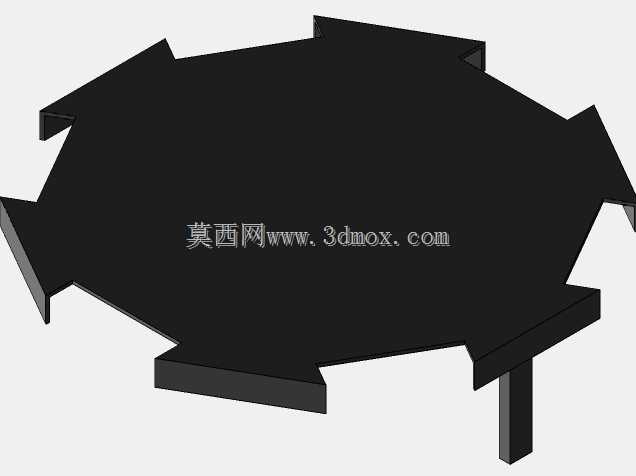

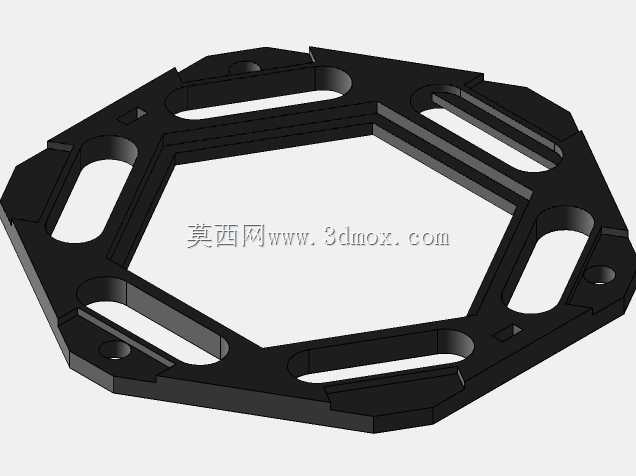

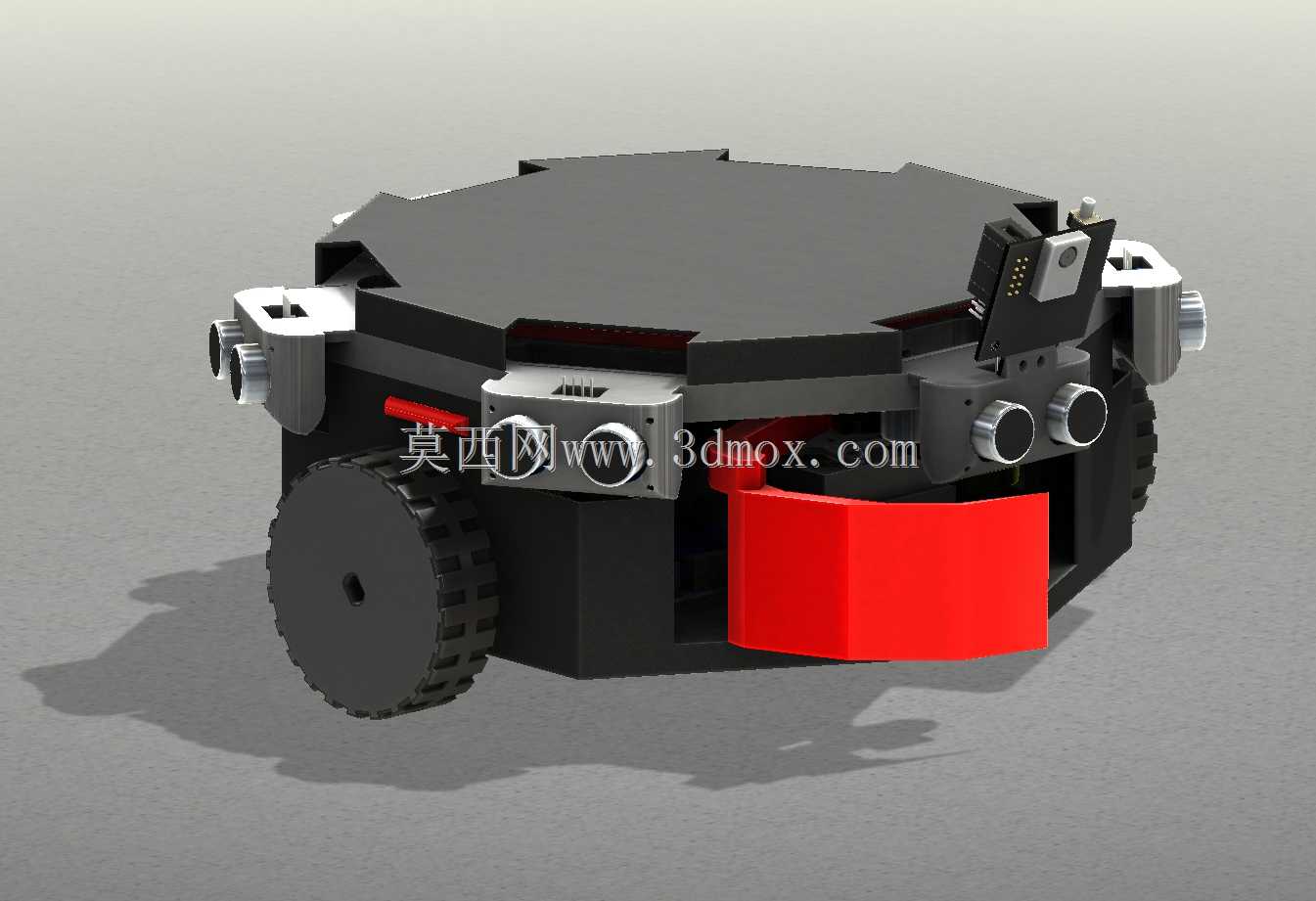

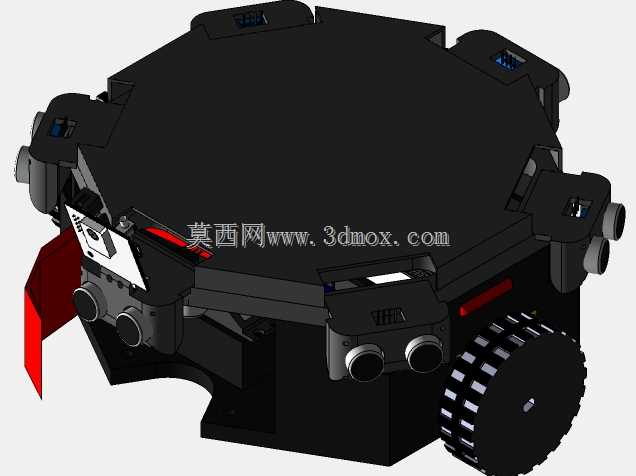

　　这款轮式移动作业机器人的设计，最初是面向小型室内场景下的自主作业需求开发，可适配教学实训、小型物料分拣转运、室内巡检等多类场景，在高校机器人工程专业实训、小型创客空间自动化演示、室内轻量物料定点转运等场景中都能适配使用。整机采用正多边形轮式底盘布局，这种非对称的多边形轮廓设计，是在多轮布局的安装空间、传感器探测无死角、外壳防护覆盖范围三者之间做的平衡，相比传统圆形底盘，多边形的直边结构更方便超声波传感器的嵌入式安装，能让传感器探测面与安装面完全贴合，避免弧形外壳带来的探测角度偏移问题，同时直边结构也更方便3D打印制作时的支撑去除，降低打印后的后处理工作量。

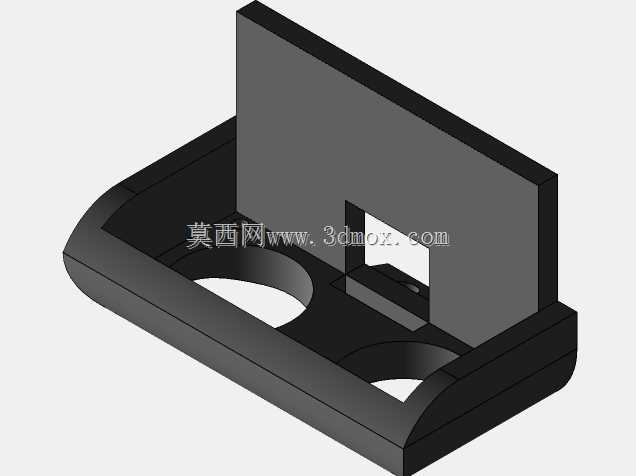

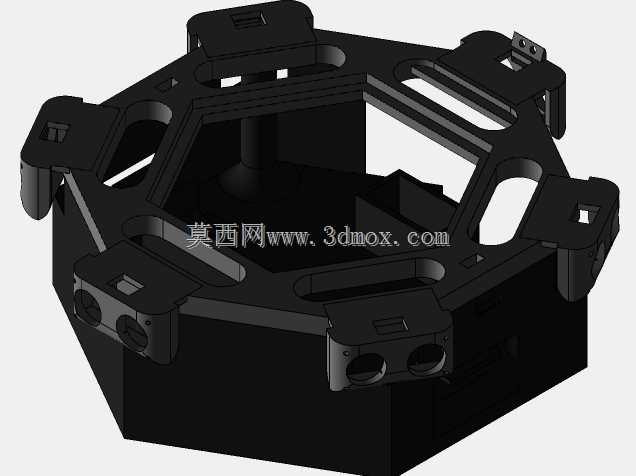

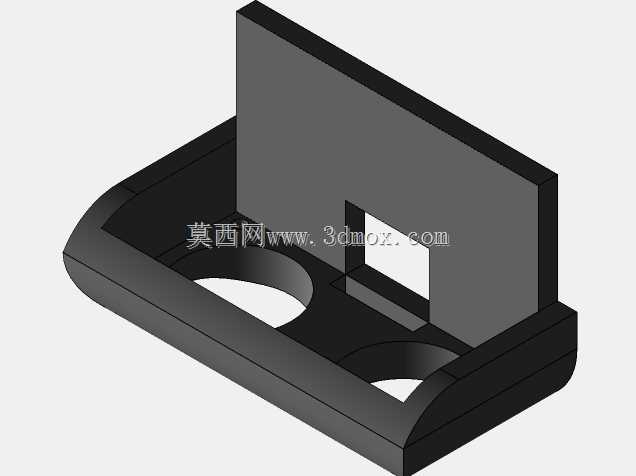

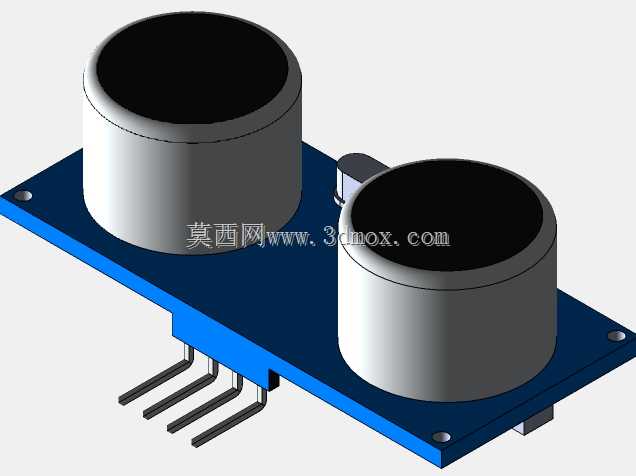

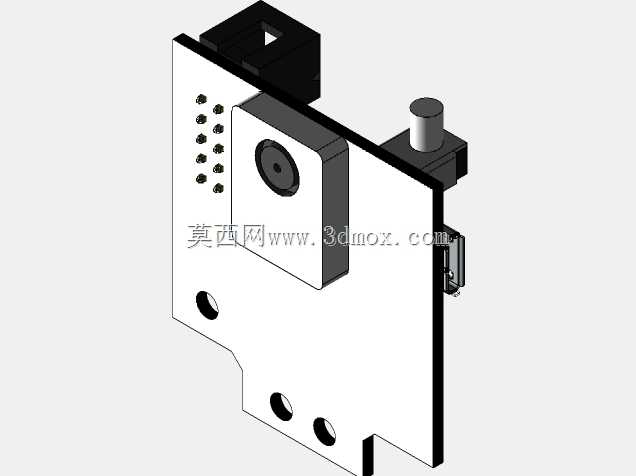

　　感知层面整机沿底盘周向均匀布置7个超声波传感器，每个传感器的探测角度覆盖范围经过精确计算，相邻传感器的探测扇区存在15度的重叠区域，完全消除底盘周边的探测盲区，可实现0.1米到3米范围内的障碍物距离检测，检测数据直接接入主控单元做实时避障决策，遇到静态墙体、其他移动机器人、散落的小型障碍物时，能根据障碍物距离动态调整行进速度与转向角度，不会出现贴近障碍物才触发避障的迟滞问题。除了超声波的近距离避障感知，机身搭载的Pixy2视觉传感器负责特定目标的识别定位，可提前识别预设颜色的目标物体，输出目标在视野中的坐标与距离参数，引导机器人向目标位置行进，视觉识别的有效距离覆盖0.2米到1.5米，刚好匹配机器人的作业半径范围。

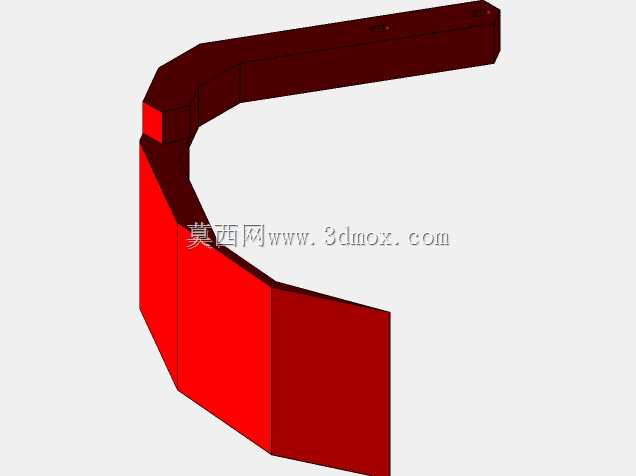

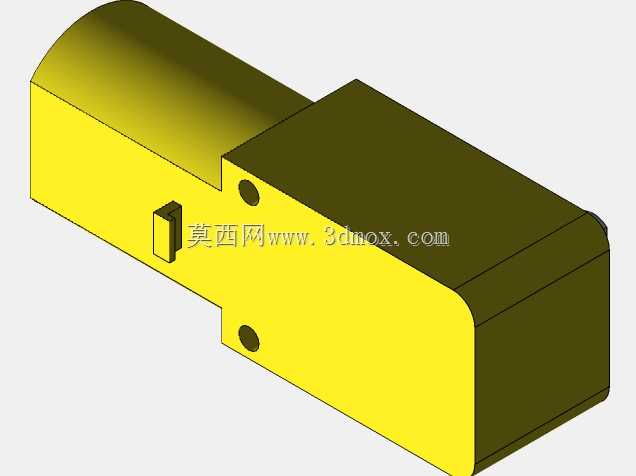

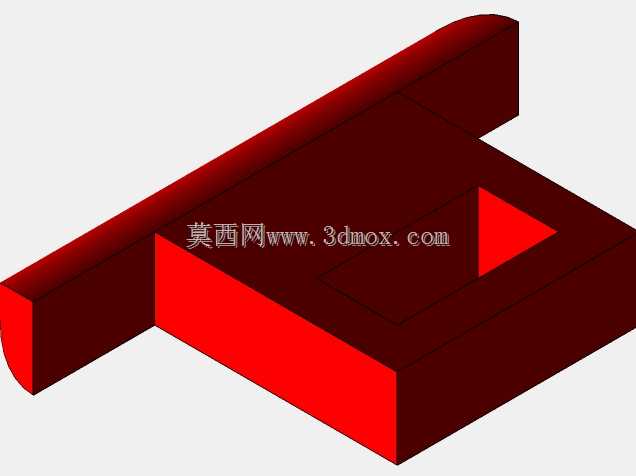

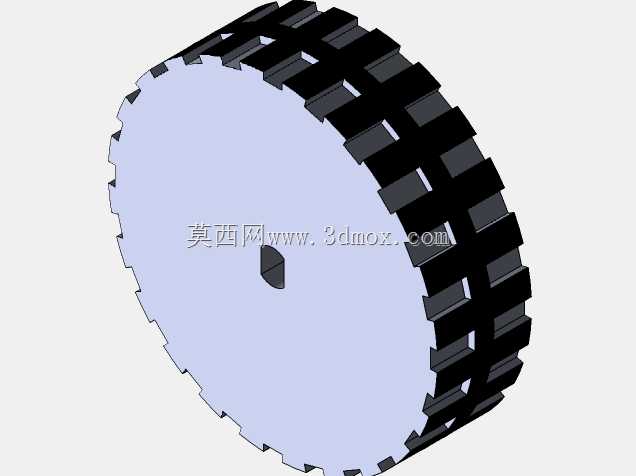

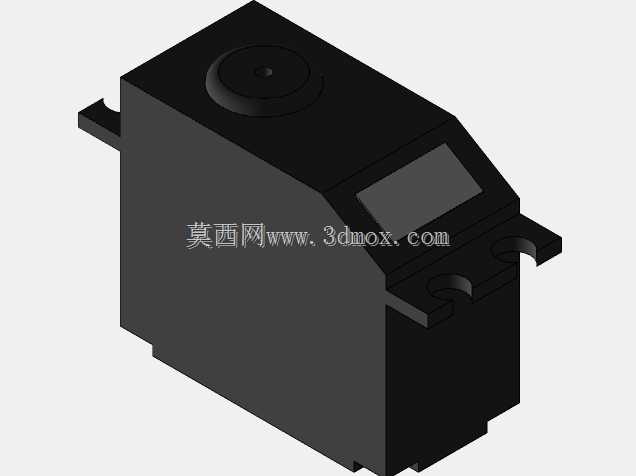

　　执行端配置2个直流驱动轮配合随动支撑轮构成差速移动底盘，差速驱动的结构不需要额外设置转向机构，通过两侧驱动轮的转速差就能实现原地转向、小半径转弯等动作，在狭小室内空间中移动灵活性更强，驱动轮采用带防滑齿的橡胶轮面，在普通PVC地面、木质地面、短绒地毯表面都能提供足够的抓地力，不会出现起步打滑、转向偏移的问题。机身前部设置伺服驱动的红色抓手机构，抓手的开合行程经过匹配设计，刚好适配目标冰球的直径尺寸，当机器人行进到目标位置后，伺服电机驱动抓手闭合完成目标抓取，抓取力度经过参数调试，既能牢固夹持目标物体不会在移动过程中脱落，也不会因为力度过大损坏目标表面。

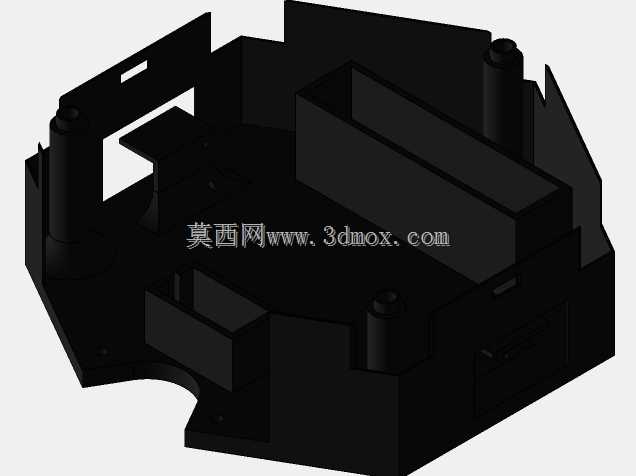

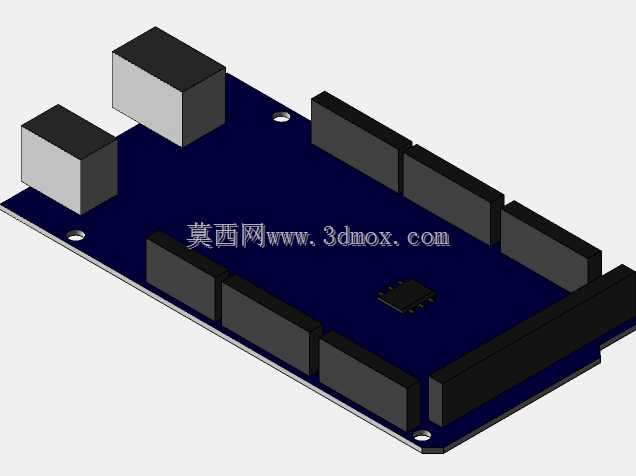

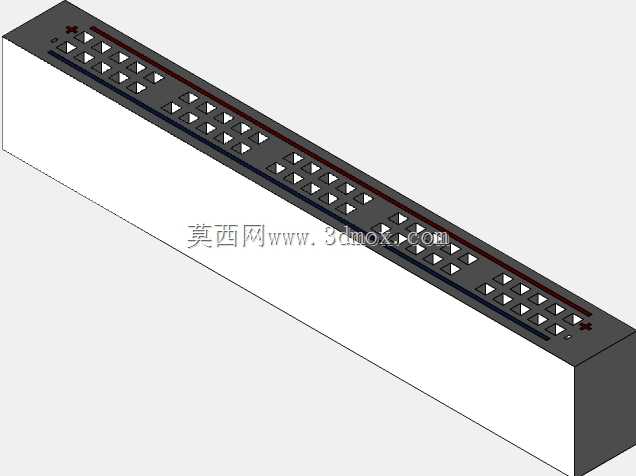

　　整机的供电与控制核心采用Arduino Mega主控板，主控板安装在底盘中部的密封舱内，所有传感器、驱动电机、伺服机构的接线都通过分线器规整布置在底盘内部的走线槽内，避免移动过程中线缆晃动拉扯导致的接触不良问题。整机所有结构件除了标准紧固件、电子元器件、驱动轮与电机外，其余结构都可通过桌面级FDM3D打印机制作，打印时底盘部件因为存在安装轴承、电机的沉孔与定位柱，需要设置足够的打印填充率保证结构强度，外壳类非受力部件可适当降低填充率减轻整机重量。

　　安装边界层面，整机的最大外轮廓尺寸控制在直径220毫米、高度120毫米范围内，所有向外突出的传感器、抓手、驱动轮都不超出底盘外轮廓的垂直投影范围，移动过程中不会出现突出部件刮蹭周边障碍物的问题；传感器的安装高度统一设置在距离地面40毫米位置，既能检测到地面上高度较低的小型障碍物，也不会因为距离地面过近受到地面反射杂波的干扰；抓手的安装位置突出底盘前端30毫米，抓取作业时不需要机器人完全贴靠目标物体，预留了足够的安全距离，避免底盘碰撞目标导致目标移位。

　　实际作业逻辑上，机器人启动后首先完成所有传感器的自检，确认超声波测距、视觉识别、电机驱动、伺服机构都工作正常后进入自主作业模式，先通过视觉传感器扫描周边环境搜索目标物体，搜索过程中通过超声波传感器实时检测周边障碍物，动态调整行进路径避开障碍，当视觉传感器锁定目标后，规划最优行进路径向目标移动，移动过程中持续更新目标位置与障碍物位置，到达抓取位置后停稳，驱动伺服抓手闭合抓取目标，之后根据预设的本垒位置坐标，导航到对应颜色的投放点，张开抓手完成目标投放，之后重新进入目标搜索流程循环作业。整个作业过程不需要人工远程操控，完全依靠自身搭载的传感器完成环境感知、路径规划、作业执行全流程，在多台机器人同时作业的场景下，超声波避障系统也能检测到其他移动的机器人本体，及时调整路径避免相互碰撞，可支持多台机器人在同一场地内同时开展作业，不会出现相互干扰、碰撞卡死的问题。
