剪式手摇汽车升降支撑装置三维设计

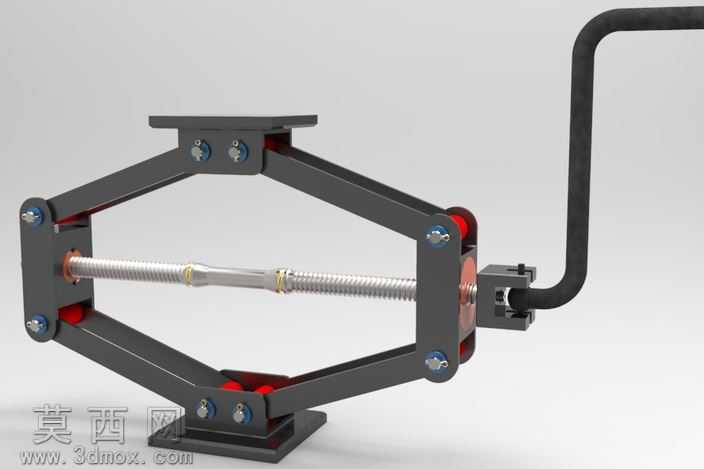

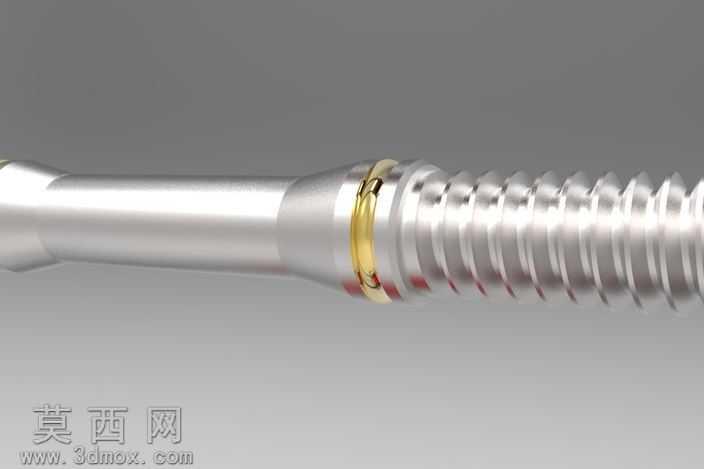

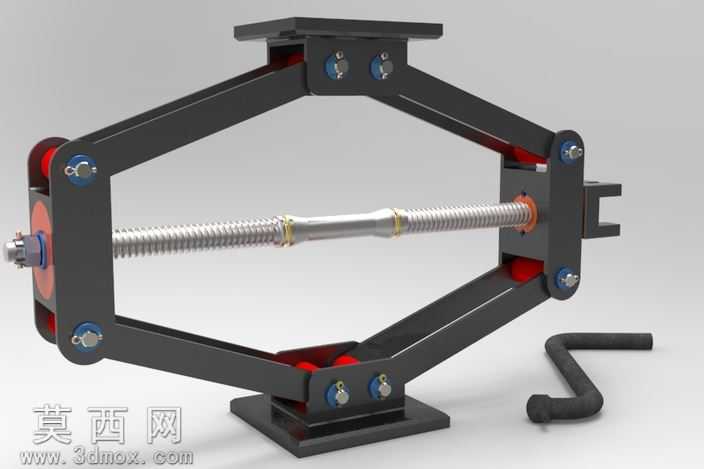

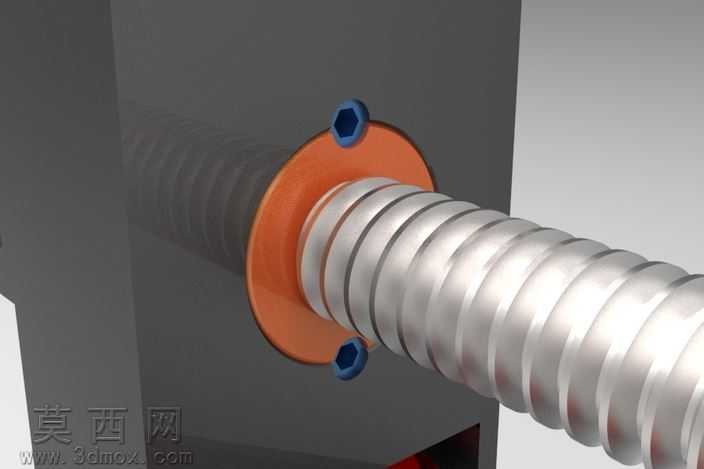

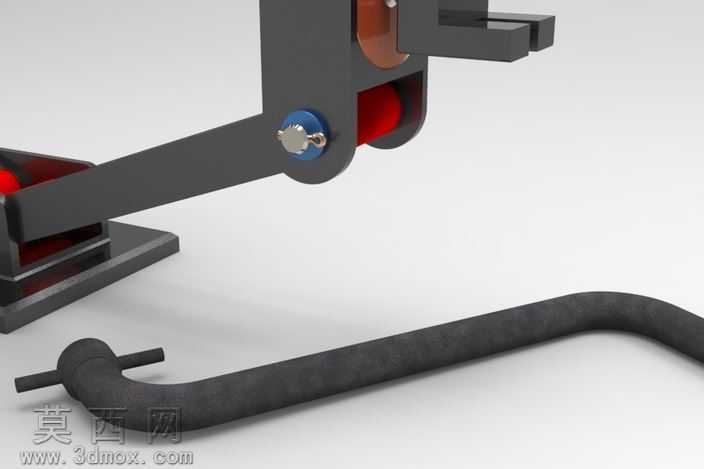

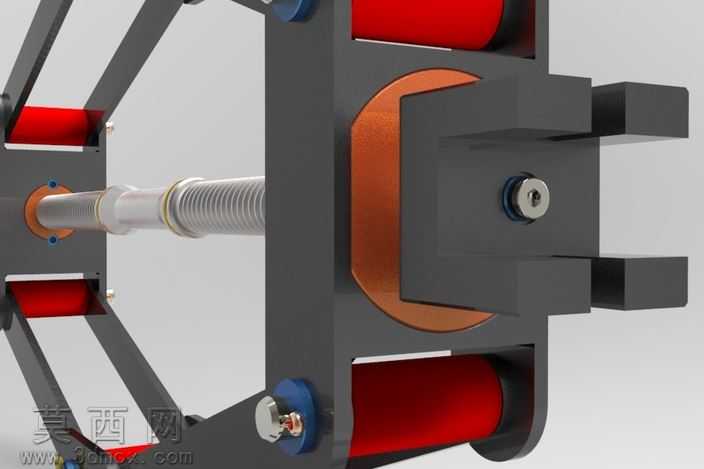

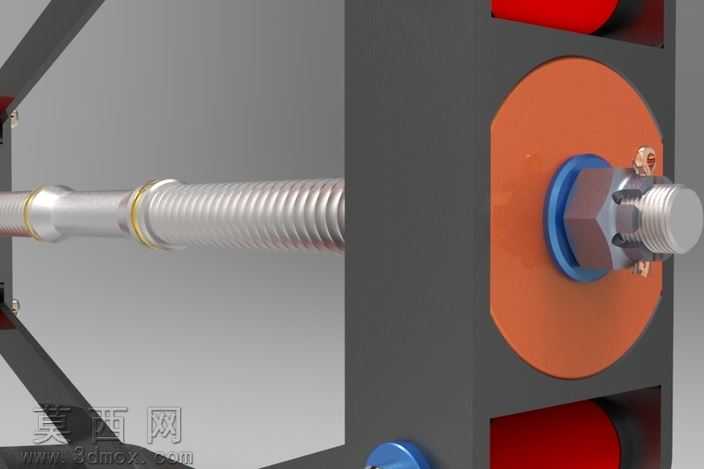

本作品为剪式手摇汽车升降支撑装置的三维建模成果，建模过程严格遵循机械设计的尺寸规范与装配逻辑，依托三维建模软件完成全参数化零件构建与整机装配。首先针对剪式臂架结构进行单独建模，每段臂架采用对称式结构设计，铰接孔位严格匹配销轴尺寸，臂架连接处的转动副预留合理装配间隙，避免运动过程中出现干涉卡顿；臂架端部的连接支座分别对应顶部承载平台与底部支撑底座，支座上的螺栓孔位按照标准紧固件规格设计，还原真实安装定位逻辑。核心传动部件为横向布置的梯形丝杠，建模时还原了丝杠的梯形螺纹牙型细节，配套的丝杠螺母与两侧臂架铰接座做一体化结构设计，手摇驱动端的摇把采用弯折式结构，摇把与丝杠的连接部位设置方形传动榫结构，还原手摇驱动的扭矩传递逻辑，摇把握持部位做圆弧过渡处理，符合人体工学握持需求。模型渲染阶段采用写实材质方案，臂架主体赋予哑光黑色金属材质，模拟高强度钢材表面喷塑的质感，丝杠部分赋予亮银色金属材质，还原调质处理后的金属光泽，铰接部位的销轴、螺栓赋予镀锌亮面金属质感，顶部承载平台与底部底座的接触端面做细微纹理处理，模拟防滑接触面的粗糙质感，红色缓冲垫块赋予橡胶材质，还原弹性部件的哑光漫反射效果。结构设计上采用对称剪式连杆机构，通过转动丝杠带动螺母相向或反向移动，驱动剪式臂架完成开合动作，实现顶部平台的垂直升降，整体结构受力均匀，升降过程平稳无偏移，铰接点均设置耐磨衬套结构，降低长期使用的磨损量，底部底座采用加宽支撑面设计，提升支撑稳定性，避免作业过程中出现侧翻风险。建模过程中完成了全机构运动仿真验证，确认丝杠转动行程与臂架升降高度的对应关系，排查了所有运动路径上的干涉问题，保证各部件在极限升降位置均不会发生碰撞，整体模型结构完整，细节还原度高，可用于机械结构教学、车载应急工具设计参考等场景。
