轻木材质卧式电梯稳定结构三维设计

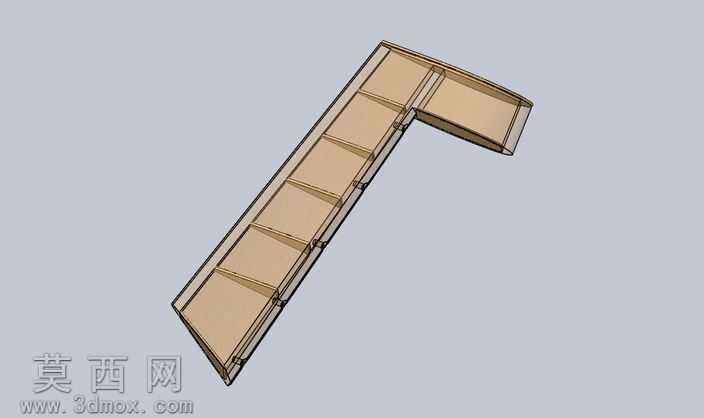

本作品采用三维参数化建模方式完成卧式电梯稳定构件的全流程设计，建模过程中先以基准面搭建整体定位框架，先绘制梯段的倾斜走向基准线，确定整体倾斜角度与水平段的衔接拐点位置，再通过草图绘制梯段侧边的轮廓路径，以薄壁拉伸特征生成梯身的外侧围护结构，围护结构预留出踏步的安装卡位，每一级踏步都采用独立的实体拉伸特征生成，踏步的踏面深度、踢面高度均按照轻型输送梯的常规人体工程学参数设定，相邻踏步之间的拼接缝隙做了0.2mm的工艺预留，避免实际装配时出现干涉问题。材质配置上选用轻木作为核心构件的模拟材质，渲染阶段调整了材质的漫反射粗糙度参数，还原轻木本身哑光浅棕的质感，同时给围护结构的外层面板赋予半透明的磨砂质感，方便直观查看内部踏步的排布逻辑与支撑结构的连接关系。结构设计上重点强化了水平安定面的稳定作用，在梯段与水平段的衔接拐点处做了加厚的过渡支撑，水平段的底面设置了平整的安装基准面，可直接与配套的驱动支架、固定基座完成对接，梯段的两侧边框做了等厚的加强筋设计，在不额外增加整体重量的前提下提升梯身的抗扭刚度，适配轻木材质本身的强度特性，避免长期承载出现形变。设计思路围绕轻型便捷式输送梯的使用场景展开，整体结构摒弃了冗余的装饰构件，所有特征都服务于结构稳定与轻量化的核心需求，建模过程中对每一个装配接触面都做了重合、平行的几何约束，确保整体模型的尺寸精度符合后续加工拆件的要求，渲染阶段采用柔和的均匀漫反射光源，避免硬阴影遮挡结构细节，同时调整了模型的透视角度，完整呈现倾斜梯段与水平安定段的衔接关系，清晰展示稳定结构的受力传递路径，即梯段承载的荷载通过倾斜边框传递至拐点处的加强结构，再分散传导至水平安定面的安装基座，实现整体结构的受力均衡，保障电梯运行过程中的结构稳定性。
