六足联动式机械行走移动机构设计

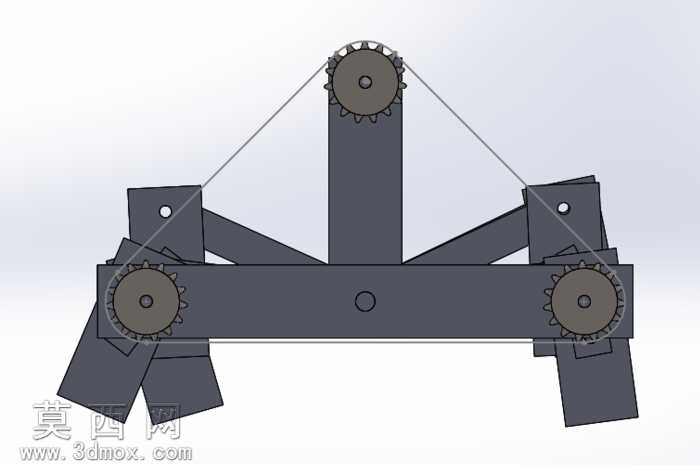

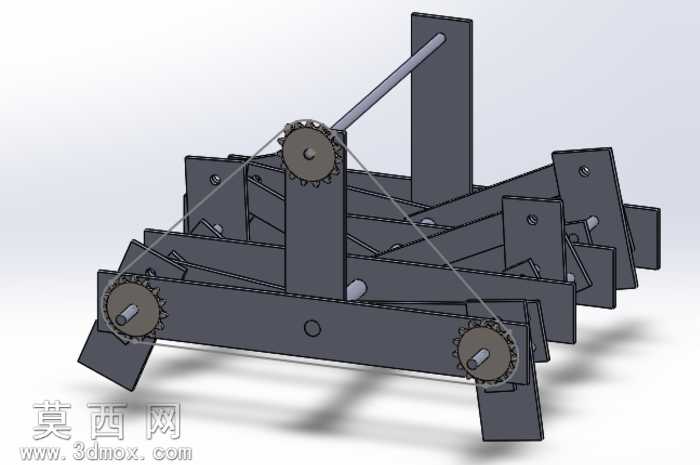

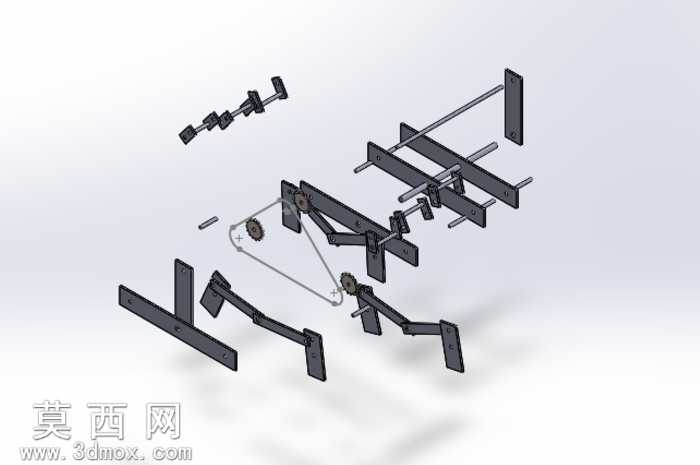

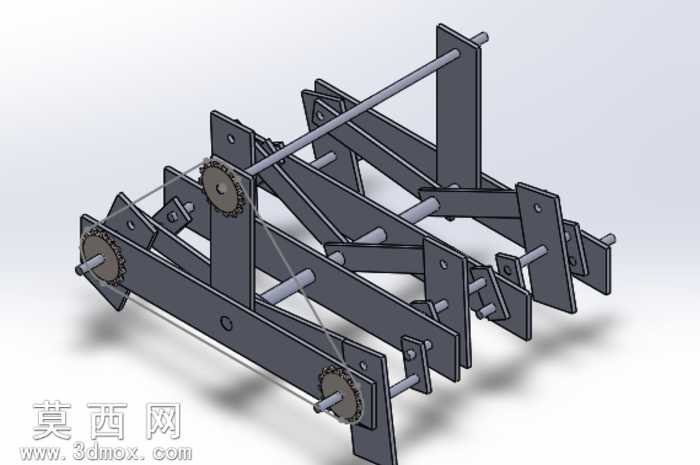

本作品为六足联动式移动机械机构，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配约束逻辑，所有零件均按照实际机加工的公差要求设定配合间隙，不存在过约束与干涉问题。模型渲染阶段采用哑光金属材质模拟实际钢材构件的视觉效果，通过环境光遮蔽效果突出连杆、齿轮、传动轴之间的层级结构关系，阴影参数经过反复调试，能够清晰呈现各构件的空间位置与装配关系，让观看者可以直观理解机构的传动逻辑。从结构设计来看，该机构采用对称式布局，三组行走单元沿中心传动轴对称分布，核心传动部件为安装在主轴上的三个链轮，通过同步传动带将动力传递至各足端的驱动齿轮，每一组行走足都由多段铰接连杆构成，通过曲柄连杆的运动原理将主轴的旋转运动转化为足端的周期性抬升、前伸、落地、后蹬动作，实现连贯的行走步态。设计过程中重点优化了各连杆的长度比例与铰接点位置，确保六组足端的运动相位差保持均匀，行走过程中始终有至少三组足端接触支撑面，保证机构移动时的稳定性，避免出现倾覆问题。所有铰接位置均设计有对应的销轴安装位，传动轴与连杆的配合处预留了轴承安装空间，完全符合实际机械加工与装配的工艺要求，可直接用于原理验证样机的加工制作。该机构的设计思路来源于仿生多足行走原理，相较于轮式移动机构，该六足移动机构对非平整地面的适应能力更强，可通过调整连杆参数适配不同的步幅与抬腿高度，能够作为小型勘探机器人、教学演示机械装置的核心行走单元，整个模型完整保留了所有零件的建模参数与装配关系，可根据实际使用需求对足端形状、传动比、机架尺寸进行参数化调整，具备较高的二次开发与教学参考价值。
