通用型履带行走机构三维结构设计

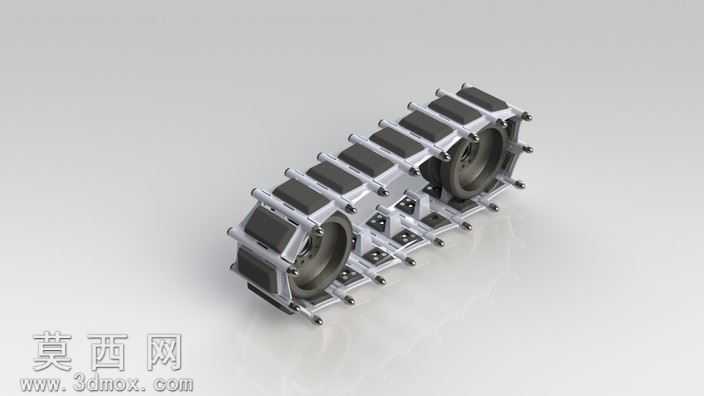

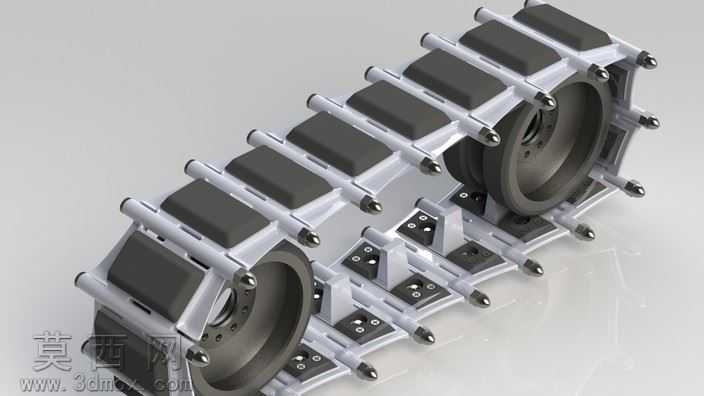

本模型为通用型履带行走机构三维设计成果，采用SolidWorks完成全参数化建模，整体结构完整覆盖履带行走系统的核心组成单元，建模过程严格遵循机械设计的装配逻辑，对各零部件的配合公差、运动干涉情况做了前置校验，确保虚拟装配状态下各部件可实现预期的相对运动。模型主体包含双侧对称布置的驱动轮、沿履带排布的承重支重轮、首尾衔接的模块化履带板、连接两侧轮组的支撑横梁结构，各零件均单独建模后完成总装配合，可清晰拆解查看每一处结构细节。渲染阶段采用哑光金属材质模拟轮组与支撑结构的金属质感，对履带板的接触摩擦面做了深色橡胶材质的区分处理，通过光影调整突出履带铰接位置的结构缝隙、轮齿与履带啮合的配合细节，整体渲染效果还原了金属构件的边缘倒角、安装孔位等加工特征，直观呈现机构的真实装配形态。结构设计上采用模块化履带板拼接方案，每块履带板通过铰接销轴实现相邻单元的转动连接，既保证履带环绕轮组运动时的弯折灵活性，又通过履带板内侧的啮合凸台与驱动轮齿槽精准配合，实现动力的稳定传递；支撑框架采用镂空式轻量化设计，在保证结构刚性的前提下降低整体自重，轮组的安装位预留了标准轴承装配间隙，可适配常规规格的转动轴承实现顺滑转动。该模型为泛用型履带行走基底设计，未针对特定车辆做尺寸适配，设计思路围绕通用化、可拓展的核心目标展开，所有安装接口均采用标准化尺寸设计，可根据不同使用场景调整履带长度、轮组间距、支撑框架的安装点位，快速适配小型无人行走设备、特种作业小车、模型履带车辆等不同载体的行走需求，建模过程中对履带的张紧调节结构也做了预留设计，可通过调整导向轮的安装位置实现履带张紧度的调节，避免运动过程中出现履带脱齿、打滑的问题，整体结构兼顾了运动可靠性与改装拓展性，可作为履带类行走设备设计的参考基底，帮助设计者快速完成行走部分的结构搭建，缩短前期方案验证的建模周期。
