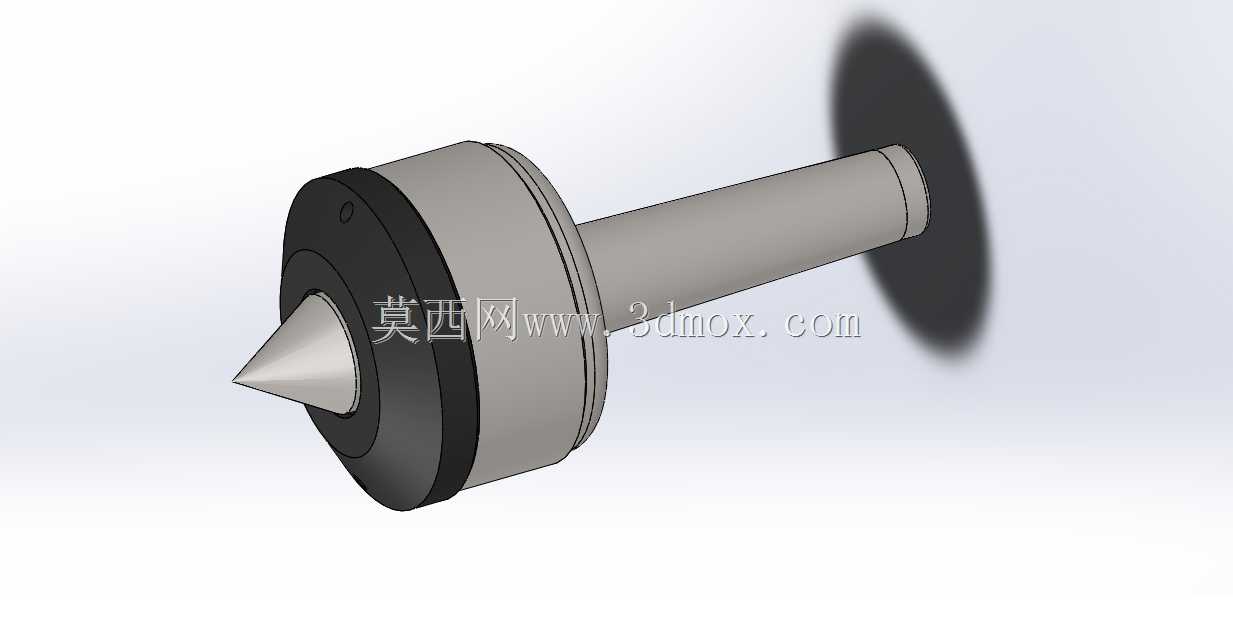

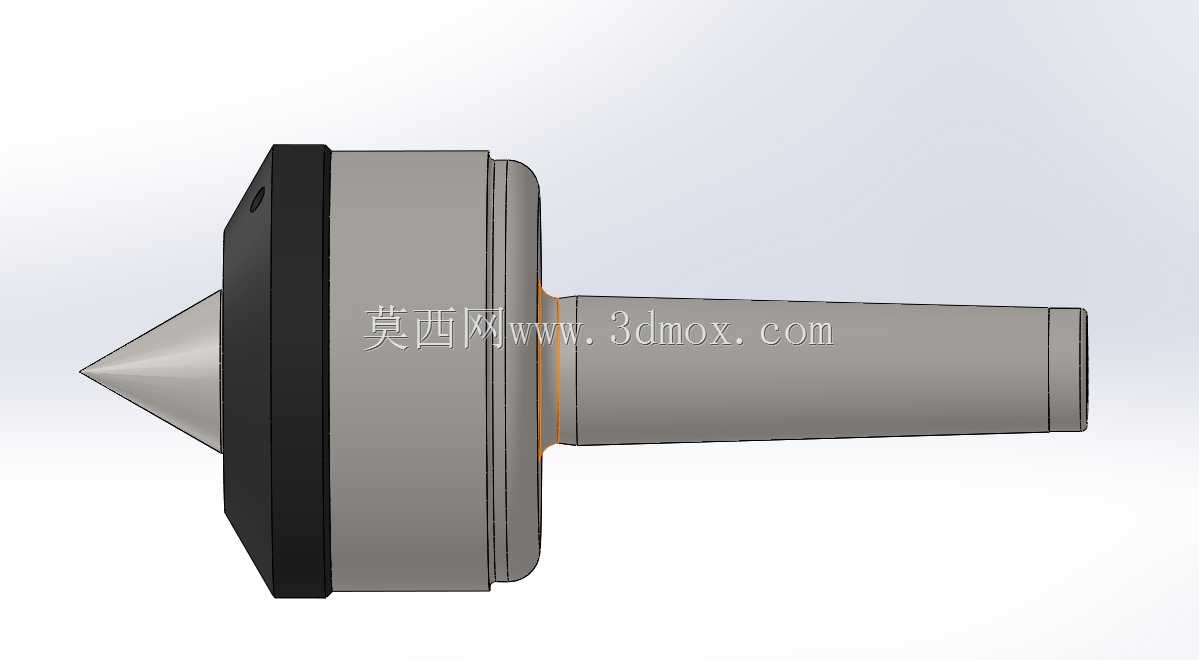

3号莫氏锥柄回转式车床尾座顶尖结构

这款回转尾架是车床加工场景中配套尾座使用的核心功能部件，主要应用于普通卧式车床、数控车床的轴类、套类零件装夹工序，在长轴车削、管件外圆加工、端面车削以及同轴度要求较高的回转类零件加工中承担工件轴向顶紧定位的作用，能够在工件随主轴高速回转的过程中保持同步转动，避免固定顶尖与工件中心孔之间产生滑动摩擦造成的工件烧蚀、顶尖磨损问题，有效提升长轴类零件加工的稳定性与表面加工质量。

从功能特性来看，该结构采用内置滚动轴承的回转式设计，前端的硬质合金顶尖头直接与工件预制的中心孔接触，将工件的轴向顶紧力通过内部轴承组传递到尾架主体，顶尖头可随工件同步回转，大幅降低接触位置的摩擦阻力与发热损耗，相比固定顶尖能够承受更高的工件转速，适配更大切削参数的加工需求；主体外侧的密封端盖结构能够阻挡加工过程中产生的切屑、切削液进入内部轴承腔，避免轴承卡滞、磨损过快的问题，延长部件的实际使用寿命；尾部的莫氏锥柄采用标准3号莫氏锥度设计，能够直接与对应规格的车床尾座锥孔实现无间隙配合，依靠锥面的自锁特性保证安装定位精度，无需额外紧固件即可完成快速装拆，适配多数中小型车床的尾座安装接口。

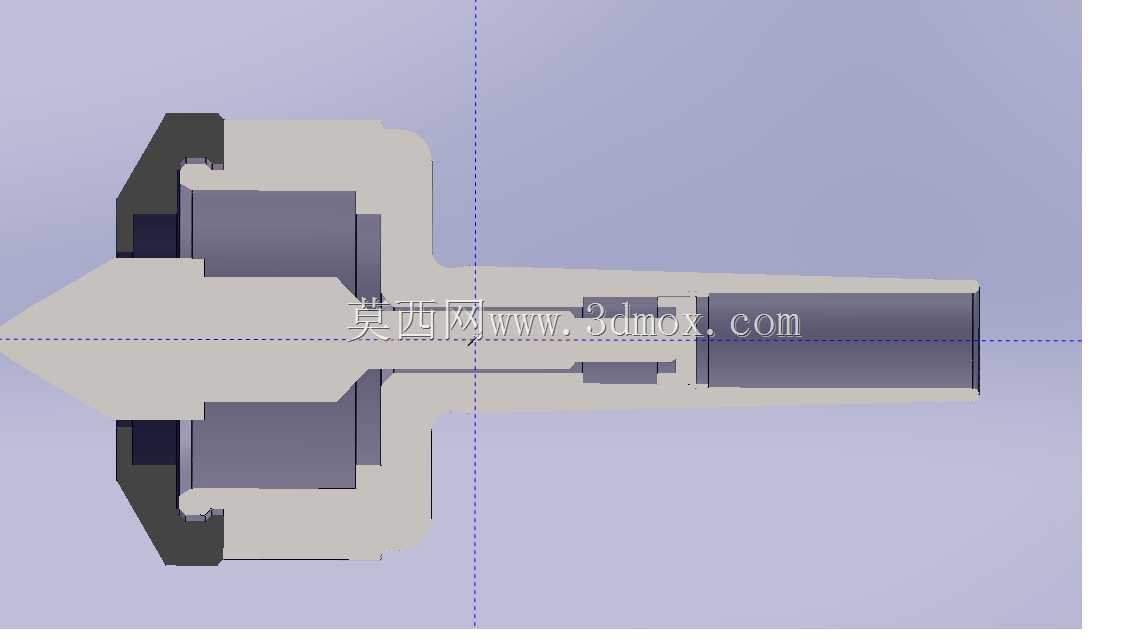

在设计思路上，该结构优先保证回转精度与轴向承载能力，内部轴承采用径向与止推组合的排布方式，既能够承受工件顶紧产生的轴向载荷，也可抵消加工过程中切削力带来的径向偏载，保证顶尖头的回转跳动量控制在精密加工允许的范围内；整体外形采用同轴回转体结构，最大外圆轮廓适配尾座的伸缩空间，锥柄长度符合标准莫氏锥柄的安装深度要求，安装后不会与车床床身、刀架运动路径产生干涉，顶尖头的伸出长度能够满足常规长度工件的顶紧行程需求，无需额外加装接长套即可覆盖多数中小型轴类零件的加工范围，结构紧凑无多余突出结构，日常使用中清理切屑、维护保养都十分便捷。
