SMA接口二路射频功率分配器结构设计

这款二路功率分配器主要面向射频微波信号传输场景设计，可覆盖1000-2500MHz的工作频段，特性阻抗匹配50Ω标准射频系统，能够将单路输入的射频信号均等拆分为两路独立输出，也可反向作为功率合成器件使用，将两路同频同相信号合并为单路输出，广泛应用在无线通信基站、射频测试系统、微波信号链路搭建、室内信号分布系统等场景中，是射频信号通路里实现功率分配合成的核心无源器件。

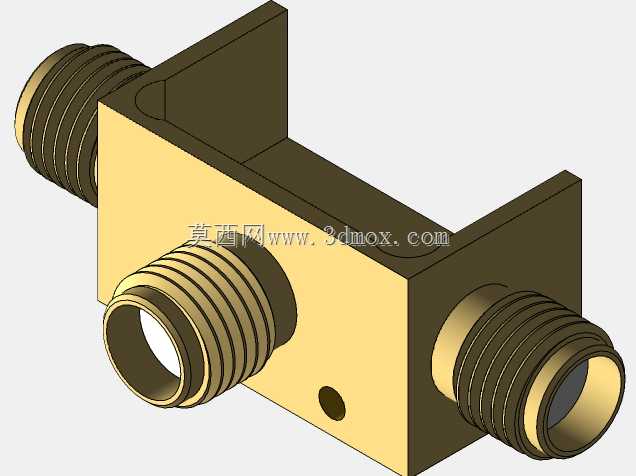

在功能特性设计上，这款分配器采用微带线结构实现功率的均等分配，三个端口均采用标准SMA型同轴连接器，接口镀金处理降低接触损耗与信号驻波，保证信号传输过程中的插入损耗控制在合理区间，端口间隔离度满足常规射频系统使用要求，可有效避免两路输出信号之间的串扰，保证信号传输的稳定性。器件外壳采用金属屏蔽结构，既可以提升结构强度，也能实现良好的电磁屏蔽效果，避免外界电磁干扰影响内部信号传输，同时也防止内部射频信号向外辐射干扰周边电路。

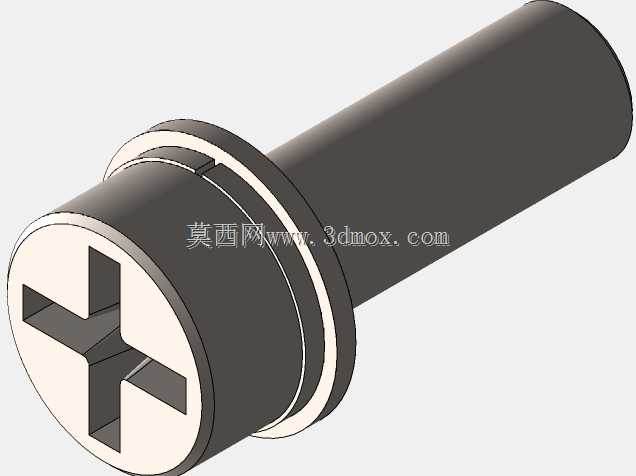

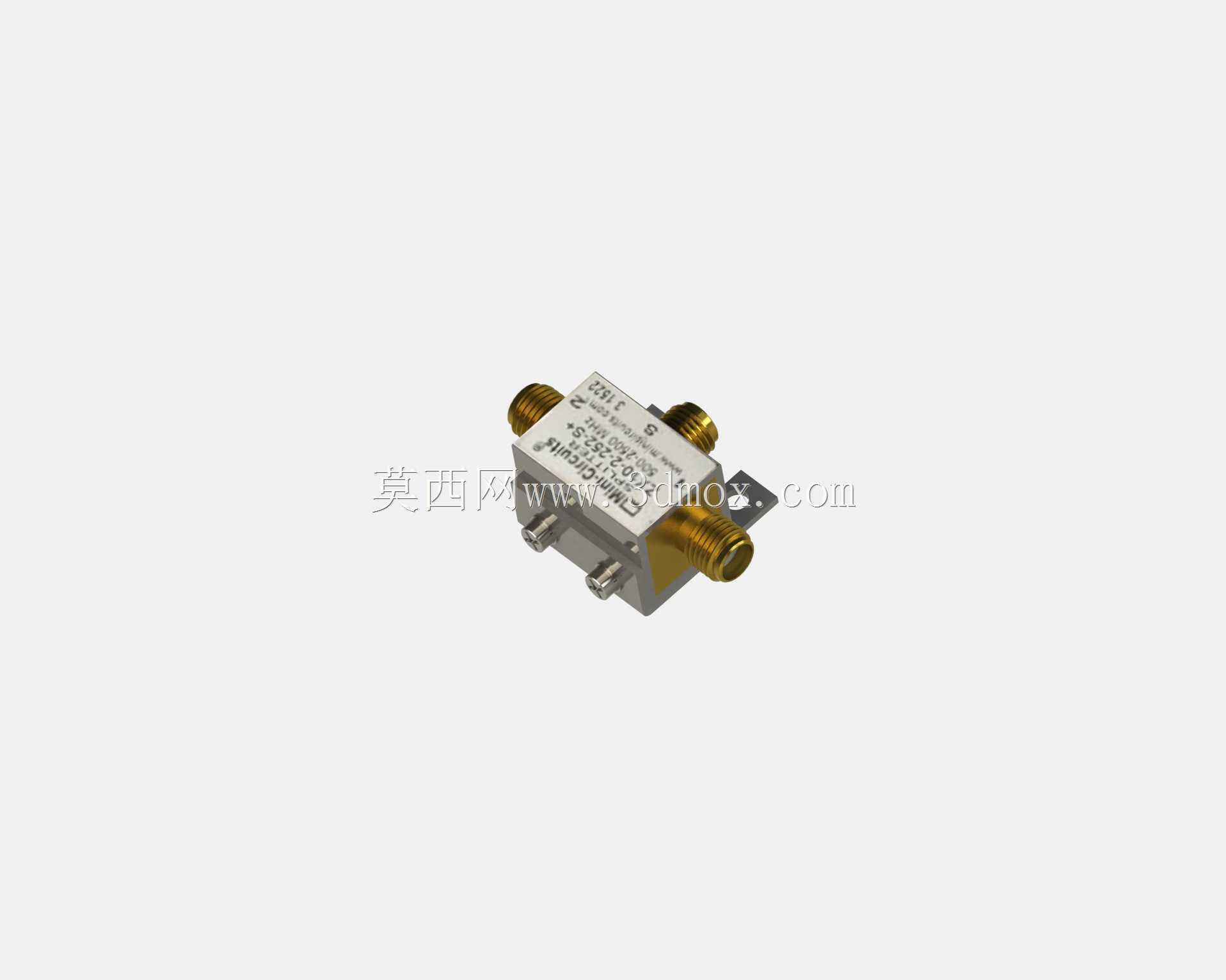

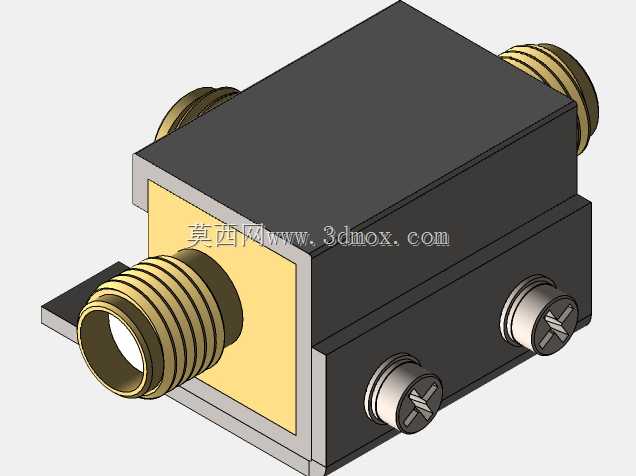

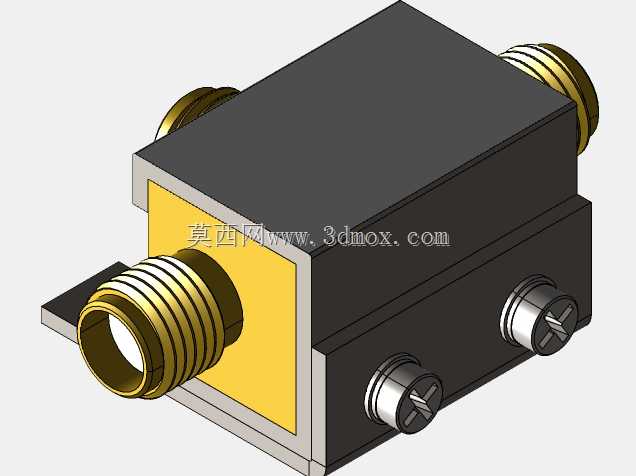

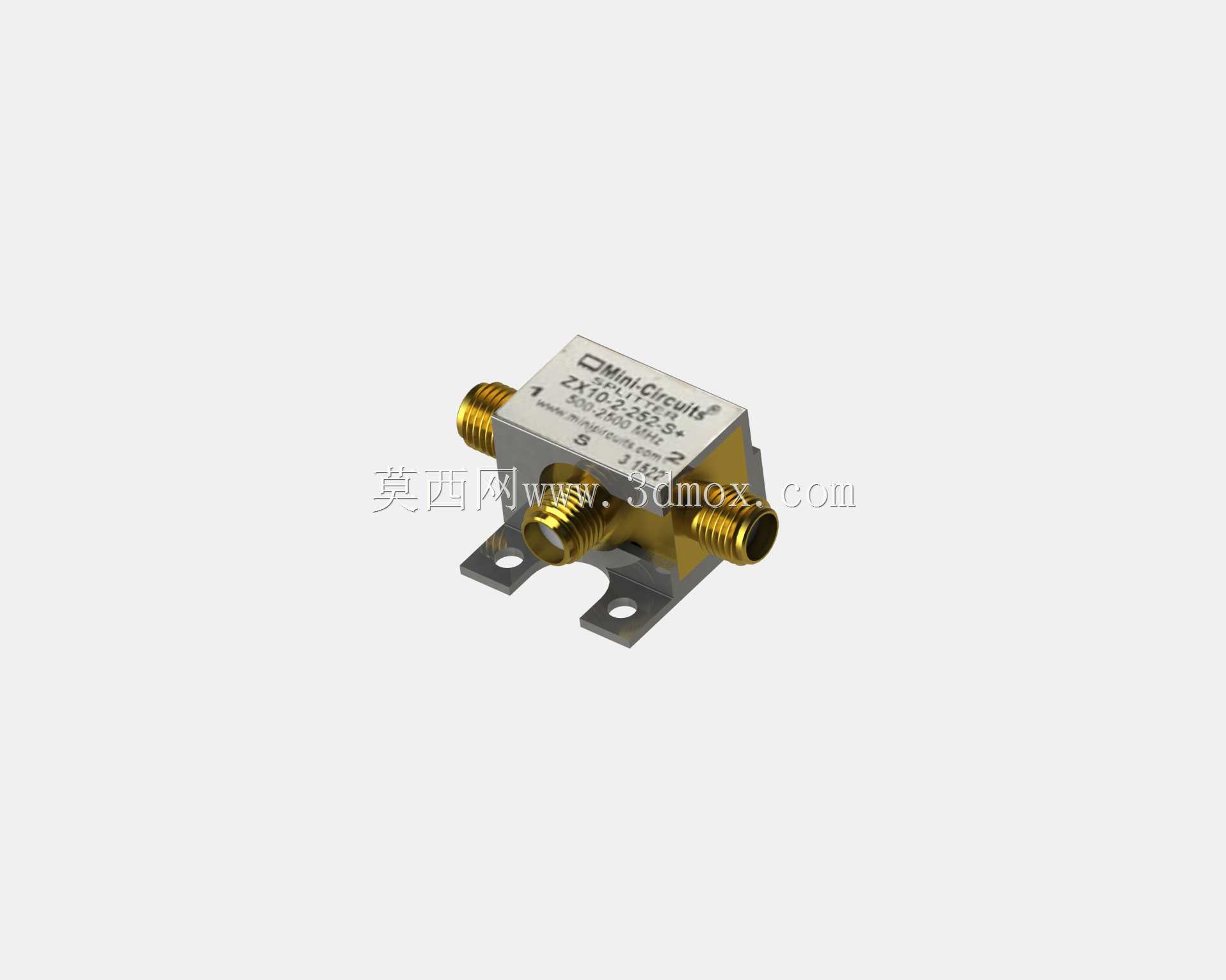

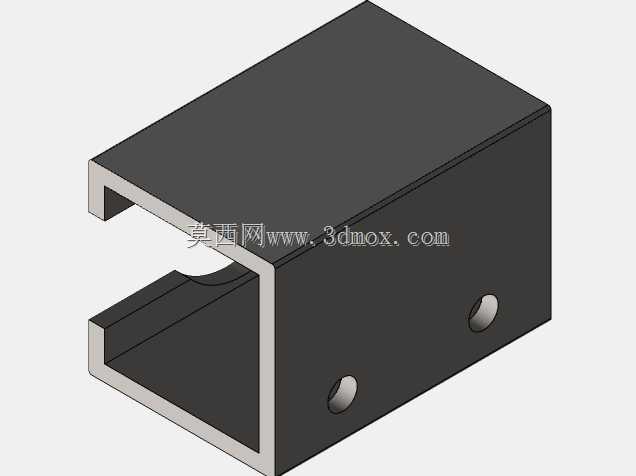

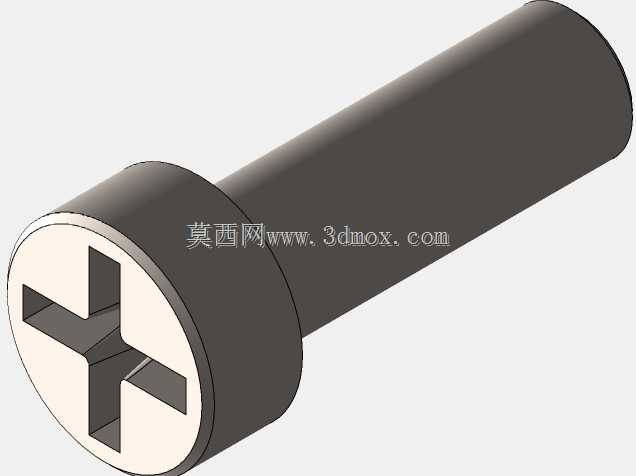

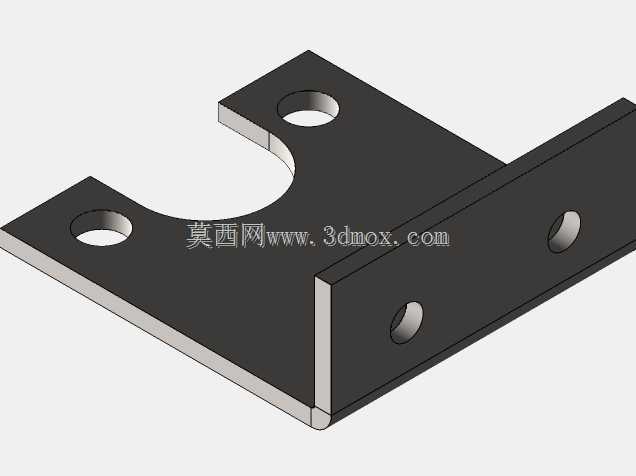

外形与安装设计层面，器件主体采用方正的金属腔体结构，三个SMA接口分别布置在腔体的三个相邻侧面，输入接口位于腔体单侧端面，两个输出接口平行布置在腔体另一侧端面，接口方向统一便于同轴线缆的接驳操作。腔体底部延伸出带安装孔的固定支耳，两个安装孔对称分布，可通过标准螺丝将器件直接固定在设备机箱面板、射频链路安装板或者测试工装台面上，安装边界清晰，预留的安装空间仅需覆盖腔体本体与支耳尺寸即可，不需要额外预留过多操作空间，适配紧凑化的射频设备内部布局需求。支耳的安装孔位尺寸匹配常规电子设备的固定螺丝规格，安装后器件稳固不晃动，可适应一定振动环境下的使用需求，避免接口松动导致的信号传输故障。

整体设计充分考虑了射频器件的实际使用需求，在保证电气性能的前提下优化了结构布局，既满足实验室射频测试场景的灵活安装要求，也适配量产通信设备内部的集成装配需求，结构紧凑、安装便捷，接口通用性强，可直接适配标准SMA接头的射频线缆，不需要额外制作转接头即可快速接入信号链路。
