标准1U机柜通风型承托安装板

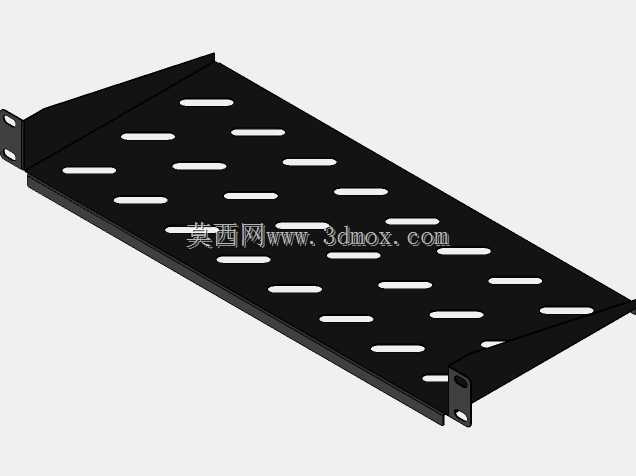

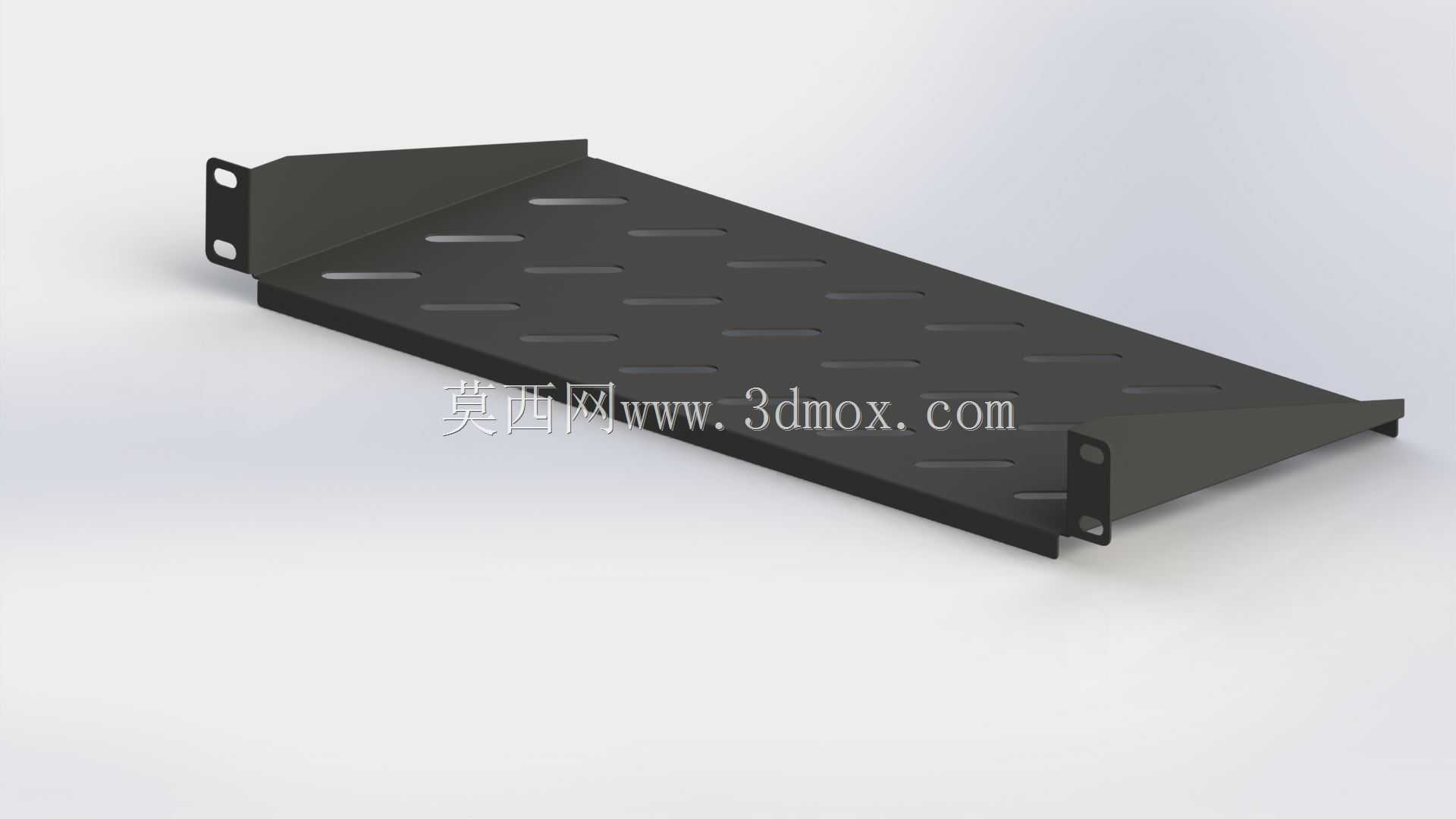

　　在标准19英寸通讯机柜、服务器机架的内部配套结构中，这类1U规格的承托托架是装机环节使用率极高的基础结构件，日常运维中不管是放置非机架式的交换机模块、小型工控终端、配线架附件，还是临时承托调试阶段的硬件设备，都需要依靠这类托架提供稳定的支撑平面。不同于全封闭的托盘结构，这款托架的承载平面做了规则排布的长圆形通风冲裁孔，孔位沿托架进深方向等距阵列，既可以减轻钣金件自身重量，也能让机柜内部的冷热气流顺利穿过承载面，避免托架上放置的设备因为底部通风不畅出现积热问题，这一点在装机密度较高的通讯机房里尤为重要，很多早期全封闭托盘使用中经常出现设备底部温度比顶部高8到10摄氏度的情况，带通风孔的结构能有效改善这一问题。

　　从结构设计逻辑来看，这款托架采用一体化钣金折弯成型工艺，主体承载面使用冷轧钢板冲压后折弯，两侧的安装耳直接从主体板材延伸折弯而成，没有额外的焊接拼接工序，既减少了加工环节的形变误差，也能保证安装耳与承载面的垂直度，避免安装后出现托架倾斜的问题。两侧安装耳上预留了标准的机柜安装孔位，孔位间距严格匹配19英寸机架立柱的方孔条通用间距，安装时不需要额外打孔，直接配合机柜卡扣螺丝就能快速固定，安装耳的折弯高度刚好对应1U的标准机架高度，不会占用上下相邻U位的安装空间，这点在紧凑装机的场景下非常关键，很多非标准托架因为折弯边尺寸公差问题，经常会挡住上下位的安装孔，给后续设备加装造成麻烦。

　　托架的前后边缘都做了小角度的向下折弯翻边，这个结构并不是多余的设计，一方面可以提升整个承载面的结构刚性，避免板材厚度较薄时放置较重设备出现中部下凹变形的情况，另一方面翻边可以避免板材边缘的锐边划伤施工人员的手部，也能防止放置在托架上的设备因为机柜晃动出现滑落的风险。承载面的通风孔边缘都做了去毛刺处理，不会出现割伤设备线缆外皮的隐患，这也是通讯机房配件必须满足的基础安全要求。

　　从安装边界尺寸来看，这款托架的宽度严格适配19英寸标准机架的安装尺寸，两侧安装耳的总宽度为482.6mm，也就是行业通用的19英寸标准宽度，进深尺寸适配常规600mm深度的通讯机柜，安装后托架前端与机柜立柱齐平，不会突出机柜前门影响关门，也不会过度深入机柜后部干扰走线槽的布置。承载面的平面度控制在每米1mm以内，放置设备时不会出现局部悬空的情况，静态承重可以满足常规通讯设备的放置需求，均匀承载状态下不会出现永久性形变。

　　在实际工程应用中，这类托架除了在通讯机房使用，在监控机房、弱电井机柜、小型服务器机柜、广播系统机柜中也有大量应用，很多时候现场施工会遇到非机架式的设备需要安装到标准机柜里的情况，比如小型光纤收发器、POE注入器、监控硬盘录像机、小型电源适配器这类设备，本身没有机架安装耳，就可以固定在这类托架上，再将托架安装到机柜立柱上，实现设备的机架式固定，相比直接把设备堆放在机柜底部或者用扎带随意固定，这种安装方式更规范，也方便后期运维时的设备更换和线路梳理。

　　设计这类钣金结构的时候，需要重点控制折弯工序的公差，尤其是两侧安装耳的平行度和孔位同轴度，如果两侧安装耳的孔位出现偏移，安装时就会出现一侧孔位能对准立柱、另一侧孔位错位的问题，现场施工时很难调整。另外板材的厚度选择也需要平衡承重和成本，过薄的板材承重不足容易变形，过厚的板材会增加不必要的成本和机柜整体承重负担，通风孔的排布也要避开承载应力集中的区域，不能因为冲孔过度降低结构整体刚性，这款托架的孔位排布就避开了两侧折弯边附近的应力区域，在保证通风面积的同时保留了足够的结构强度。
