N型内焊式射频面板安装连接器结构

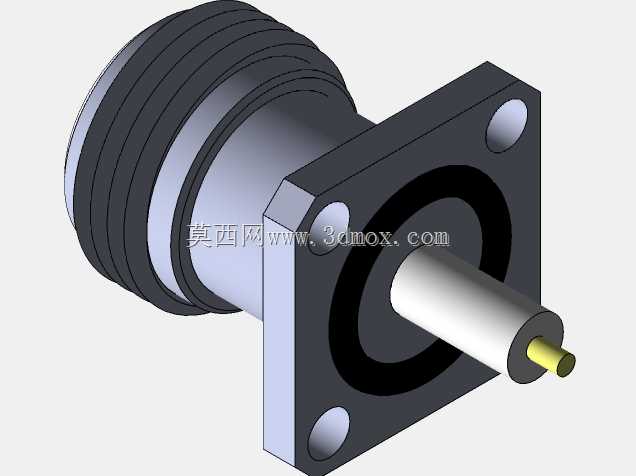

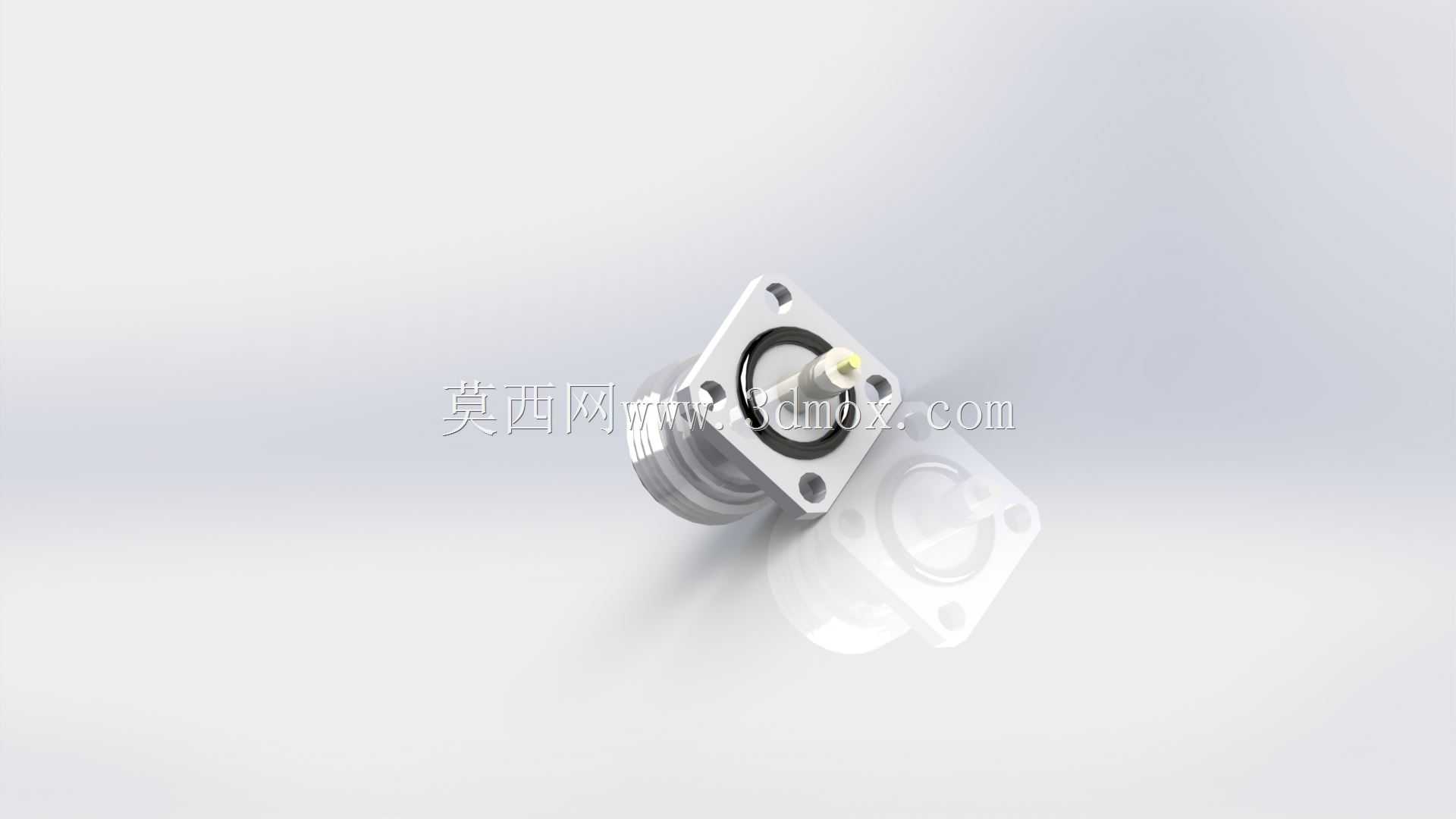

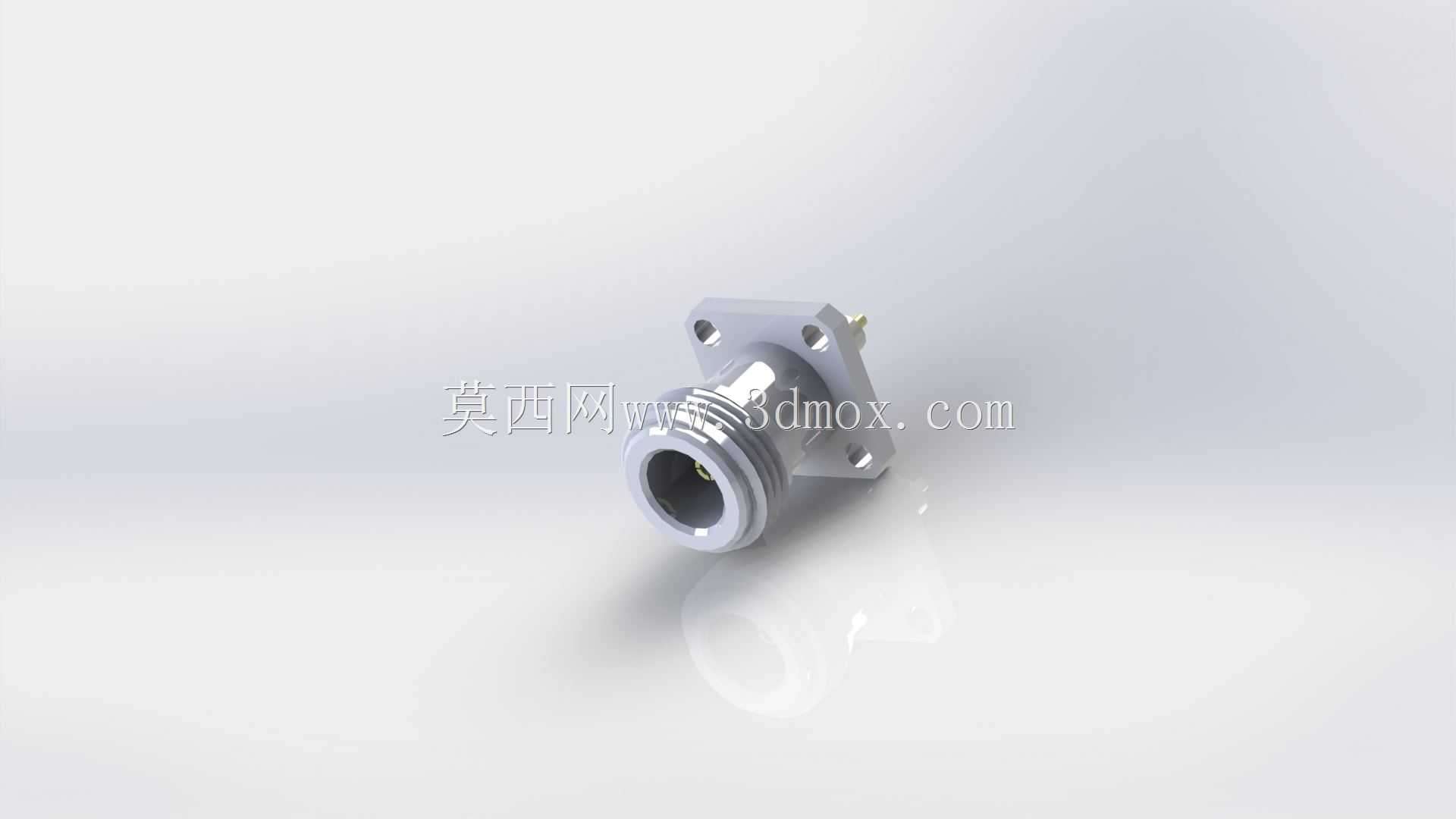

　　在射频通讯设备的机柜内部布线、信号端口布设场景中，这类内焊式面板安装连接件是高频信号传输链路里的核心转接部件，主要承担射频同轴电缆与设备面板之间的固定、信号导通作用，常见于通讯基站机柜、射频测试仪器、工业无线传输设备的对外信号端口位置，能够在设备壳体上形成稳定的信号接驳点，避免线缆直接受力拉扯导致的芯线断裂、接触不良问题。从结构设计逻辑来看，这款连接件采用方形法兰盘作为安装基准，法兰盘上预留四个对称的安装通孔，适配标准面板开孔尺寸，安装时可通过螺丝从面板外侧或者内侧锁紧，保证连接件与设备面板之间的贴合度，法兰盘与主体衔接处做了台阶限位设计，安装时能够直接卡入面板预设开孔，无需额外调整定位，大幅提升现场装配的效率。

　　主体部分采用同轴阶梯结构，内部依次设置内导体、绝缘介质层、外导体屏蔽层，内焊式的设计意味着线缆端的芯线与外屏蔽层都需要通过焊接方式与连接件对应的导通部位连接，相比螺纹压接的形式，焊接结构在高频信号传输下的接触电阻更低，信号驻波比表现更稳定，适合6GHz及以下频段的射频信号传输场景，能够有效减少信号传输过程中的回波损耗。从安装边界来看，法兰盘的方形轮廓决定了面板开孔需要预留足够的避让空间，四个安装孔的孔位公差控制在±0.1mm范围内，避免安装时出现孔位错位无法锁紧的问题；连接件伸入设备内部的筒体部分长度经过核算，不会与设备内部的PCB板、布线支架产生结构干涉，同时筒体外侧的滚花或者台阶结构能够辅助安装时的夹持固定，

　　方便焊接作业时固定连接件位置。外导体部分采用金属切削加工成型，表面做镀镍钝化处理，既保证屏蔽性能，又能提升抗锈蚀能力，适配工业现场、户外基站等复杂使用环境；内导体采用弹性接触结构，与适配的公头连接器对接时能够保证足够的接触压力，减少反复插拔后的接触性能衰减。在实际设备布线过程中，这类面板安装件的布局需要考虑相邻端口之间的间距，既要保证插头插拔时有足够的操作空间，也要避免相邻射频信号之间的串扰，通常同类型N型连接器的面板安装中心距不小于18mm，这款连接件的法兰盘尺寸刚好适配该间距要求，不会出现相邻接头安装后互相干涉的问题。焊接端的结构设计做了焊锡避让槽，焊接时多余的焊锡会流入槽内，不会溢出到连接螺纹或者对接端面，

　　影响后续的插头对接精度；绝缘介质层采用低损耗的聚四氟乙烯材质，介电常数稳定，在宽温度范围下都能保持稳定的绝缘性能，不会因为设备内部的温升导致介质性能变化，影响信号传输质量。在结构建模过程中，需要重点关注法兰盘安装孔的位置度、内导体与外导体的同轴度、对接端面的平面度这几个关键形位公差，这些参数直接影响连接器的安装适配性与信号传输性能，同轴度公差需要控制在0.05mm以内，才能保证对接时内导体能够准确插入公头的接触孔内，避免出现插针弯折、接触不良的问题。另外，连接件的焊接端内径尺寸适配常用的SYV-50-3等规格的射频同轴电缆，剥线后的线缆能够顺利插入焊接腔，不会出现线缆过粗无法插入或者过细导致焊接后偏心的问题，焊接腔的深度也经过匹配，保证线缆屏蔽层与外导体的焊接长度足够，提升连接结构的抗拉扯能力，即使现场布线时受到一定的线缆拉力，也不会出现焊接点脱落的问题。
