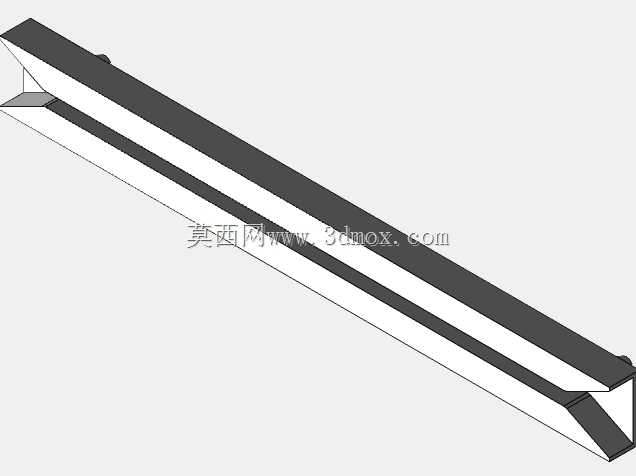

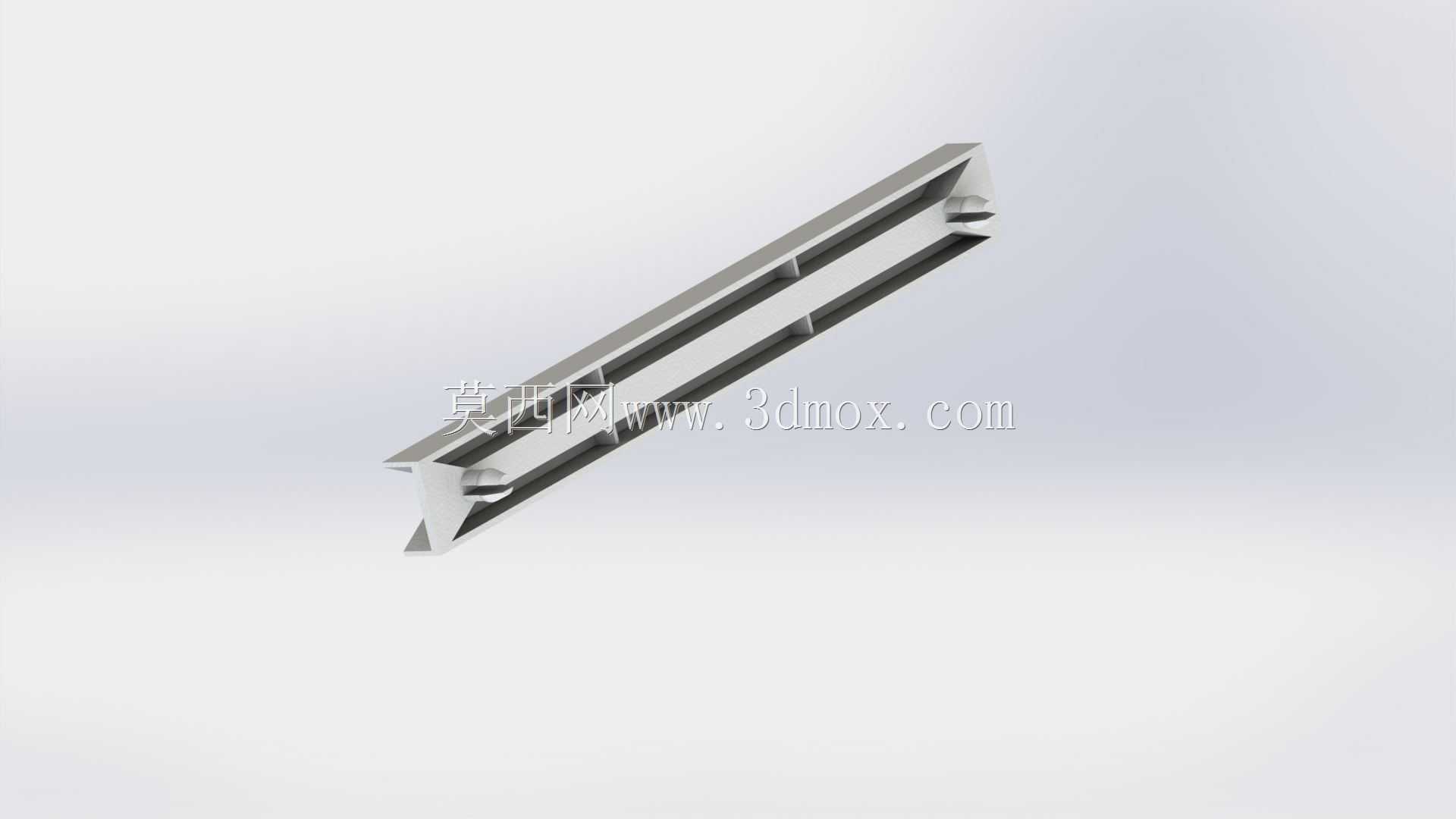

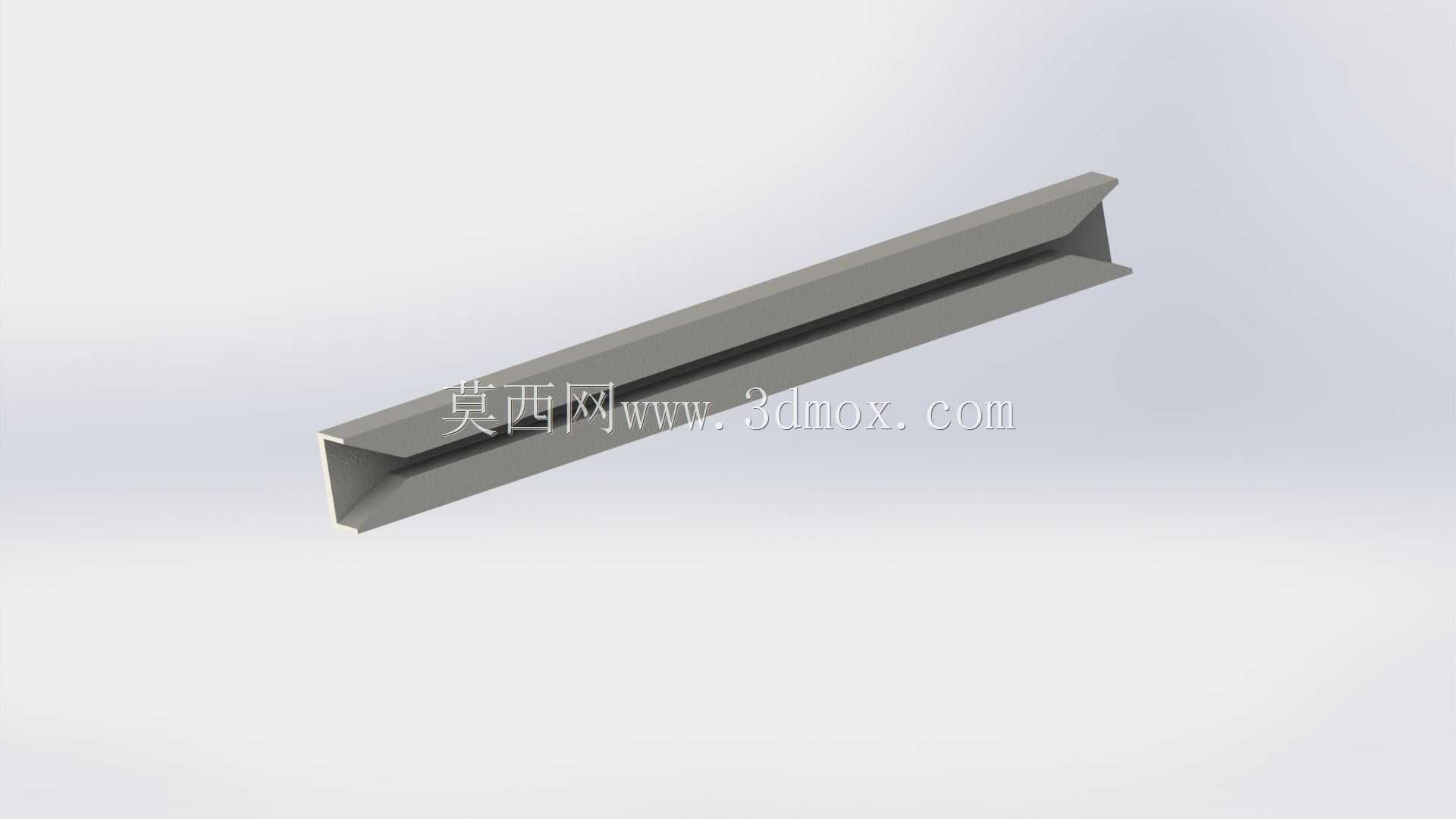

机柜用PCB板卡滑动导向导轨结构

项目分类:3D模型 发布时间:2021-09-28 ID:296211
  • 机柜用PCB板卡滑动导向导轨结构
  • 机柜用PCB板卡滑动导向导轨结构
  • 机柜用PCB板卡滑动导向导轨结构

这类PCB导轨主要应用在标准工控机柜、通讯插箱、电力测控柜体内部,用来给插拔式印刷电路板提供滑动导向与侧向支撑,是插箱式板卡安装结构里的基础配套零件。日常设备运维中,板卡需要频繁插拔检修、更换,导轨的存在能避免板卡插拔时出现偏斜,防止板边金手指与背板连接器对接错位,减少接插件插针弯折、接触不良的故障概率。从结构设计来看,这款导轨采用对称式双侧卡槽结构,主体为长条形等截面设计,截面轮廓适配常见1.6mm、2.0mm厚度的PCB板边,卡槽内侧预留了微小的滑动间隙,既保证板卡插入时不会出现卡滞,也能限制板卡在垂直于插拔方向的窜动,避免设备运行过程中受振动影响出现板卡松脱。导轨的安装侧设计有与机箱立柱适配的卡接结构,不需要额外打螺丝就能快速卡装在标准机箱的安装梁上,部分安装点位预留了辅助固定孔位,在高振动工况下可以加装螺丝做二次紧固,提升连接可靠性。设计这类导轨时,首先要匹配对应机箱的内部安装间距,导轨长度需要适配板卡的插入深度,保证板卡完全插入后,金手指能与背板连接器完全啮合,同时导轨末端要做导向倒角,方便板卡初始插入时快速对准卡槽,不需要反复调整对位。导轨的截面壁厚需要兼顾强度与材料成本,常规工况下壁厚控制在1.2-1.5mm即可满足支撑需求,不会因为长期插拔出现卡槽变形,同时整体重量较轻,不会额外增加机箱的整体负载。在安装边界上,两根平行导轨的中心距需要严格匹配PCB板的宽度尺寸,公差控制在±0.2mm以内,间隙过大会导致板卡晃动,间隙过小则会出现插拔卡滞甚至磨伤板边阻焊层的问题;导轨安装后需要保证两侧卡槽的平行度,沿长度方向的平行度误差不超过0.3mm,避免板卡插入过程中出现别劲的情况。这类导轨通常采用阻燃ABS或者尼龙材质注塑成型,部分高强度工况下也会采用铝合金挤压成型,塑料材质的导轨本身具备一定的绝缘性能,能避免板卡边缘与金属机箱直接接触造成短路风险,同时材料本身的自润滑特性可以减少插拔时的摩擦力,提升操作手感。在实际选型应用中,需要根据板卡的重量、设备运行的振动等级、机箱的安装尺寸来匹配对应规格的导轨,对于重量超过500g的大板卡,还需要在导轨中部增加辅助支撑点,避免长期使用后导轨出现下弯变形,影响板卡的对接精度。
