苹果iPhone5C手机保护壳三维设计作品

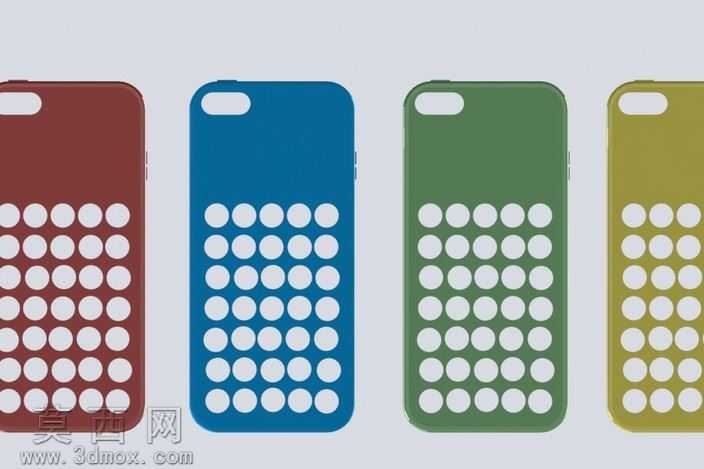

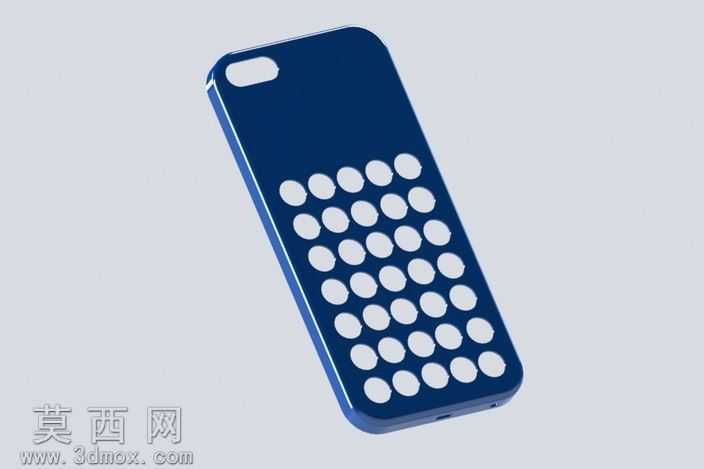

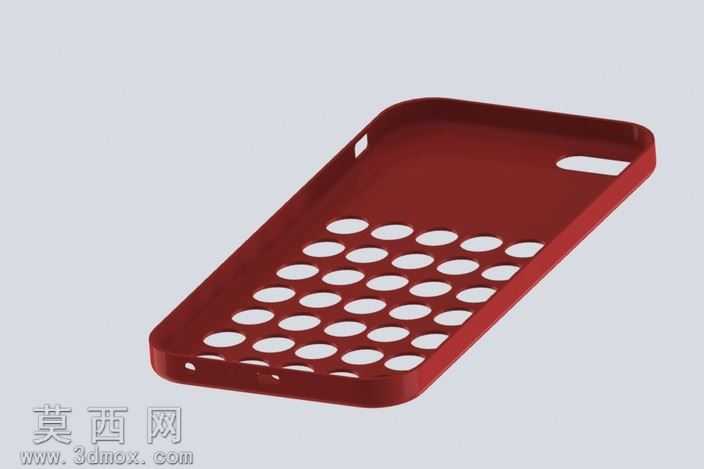

本作品为适配苹果iPhone5C机型的手机保护壳三维设计，建模阶段依托参数化三维设计逻辑完成全流程构建，首先以iPhone5C真机的公开尺寸参数为基准，精准提取机身轮廓、侧边弧度、摄像头开孔位置、按键排布位置等核心尺寸数据，确保保护壳与机身的贴合精度达到毫米级。建模过程中首先绘制保护壳的主体外轮廓草图，通过拉伸、抽壳命令构建壳体基础结构，壳体厚度按照常规手机保护壳的防护需求设置为1.2毫米，既保证足够的抗冲击防护性能，又不会过度增加机身握持厚度。针对壳体背部的圆形镂空阵列，采用线性阵列结合草图驱动的方式完成排布，所有镂空圆孔直径统一为8毫米，孔间距保持均等，既保证了握持时的防滑性能，又提升了壳体的散热效率，同时减轻了保护壳整体重量。壳体顶部的摄像头开孔位置经过精准定位，完全匹配iPhone5C后置摄像头与闪光灯的位置，开孔边缘做了0.5毫米的倒角处理，避免日常使用中剐蹭摄像头镜片。侧边的音量键、电源键位置采用半包裹式预留槽设计，既不影响按键的正常按压操作，又能对按键边缘形成有效防护，壳体底部的充电接口、扬声器开孔位置也完全对应真机接口位置，开孔边缘同样做了圆滑过渡处理，避免使用中割手。材质渲染阶段采用深蓝色硬质塑料材质效果，模拟PC材质保护壳的哑光质感，同时添加轻微的边缘高光效果，还原注塑成型壳体的表面质感，壳体边缘做了R1的圆角过渡，完全贴合iPhone5C本身的弧面侧边设计，握持时能够与手掌自然贴合。设计思路上兼顾防护性与实用性，背部的镂空阵列设计除了防滑散热的功能外，也形成了独特的外观识别性，整体结构无多余冗余特征，所有壁厚保持均匀，符合注塑成型的工艺要求，能够直接用于后续的模具开发与量产加工，壳体与机身的配合间隙控制在0.1毫米，既保证安装拆卸的便利性，又不会出现使用过程中松动脱落的问题。
