铝合金压铸成型模具结构设计

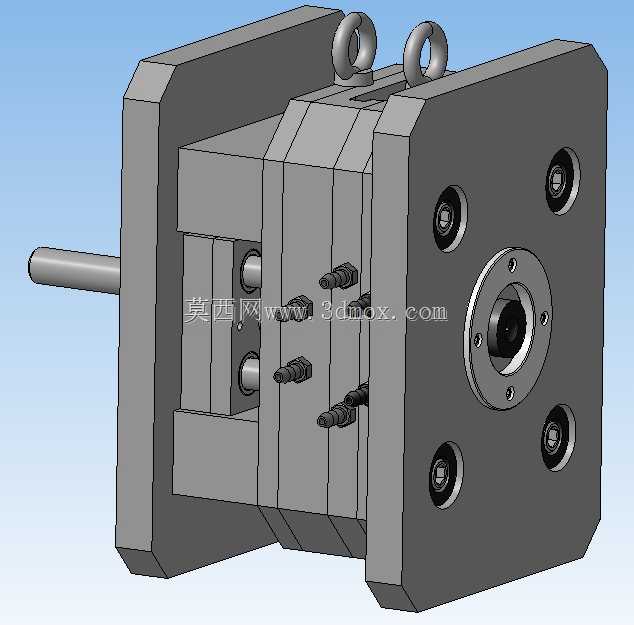

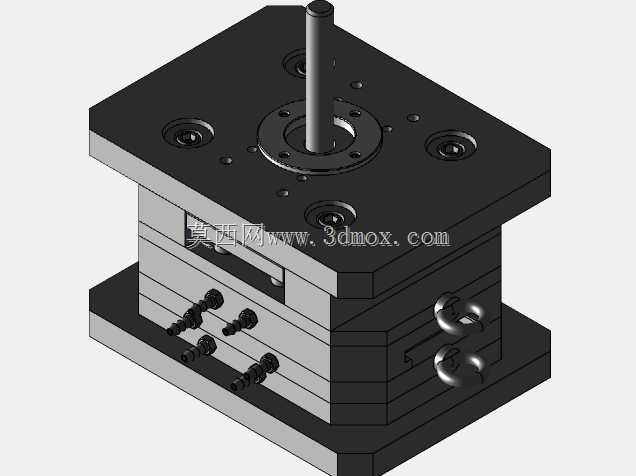

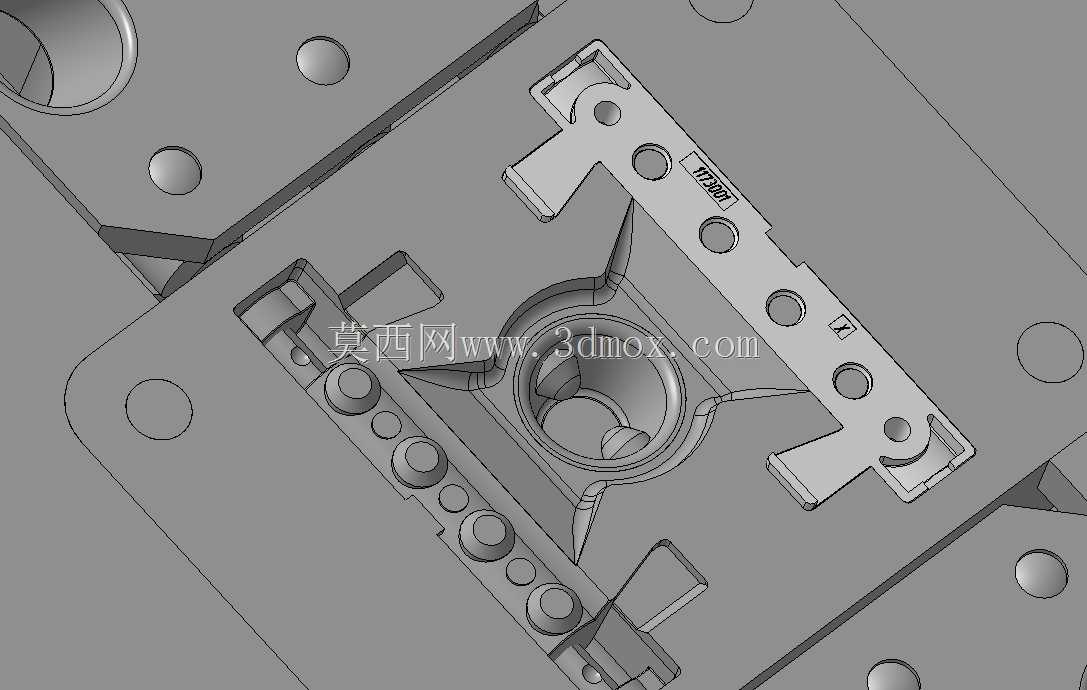

这套铝合金压铸成型模具，主要面向汽车零部件、通用五金配件的铝合金铸件批量生产场景，适配卧式冷室压铸机的安装使用需求，可完成锌铝合金材质小型结构件的高压高速充型成型作业，在汽配、五金、消费电子金属结构件的生产环节中承担核心成型工装的作用。整套模具采用标准两板模架结构，上下模座选用调质处理的45号钢作为基础承载构件，保证长期高压作业下的结构刚性，模座上预留的吊装吊环结构适配车间常规吊装作业需求，上下模的合模导向依靠四角布置的精密导柱导套完成，合模定位精度可控制在0.02mm以内，避免长期生产中出现合模错位导致的铸件飞边、尺寸超差问题。模具的浇注系统采用偏心浇口设计，主浇道正对压铸机压射冲头位置，分流锥做流线型抛光处理，减少铝合金熔液充型过程中的阻力与紊流，避免铸件内部出现气孔、夹渣等压铸缺陷；侧方布置的多组液压抽芯结构，可完成铸件侧面倒扣结构的同步抽芯动作，抽芯行程匹配铸件倒扣深度预留安全余量，开模时抽芯动作优先于模架分离，避免拉伤铸件成型表面。冷却系统采用多层回路布置，分别对应定模型腔、动模型芯、分流锥等热量集中区域，通过循环导热介质将成型过程中铝合金熔液传递的热量快速带出，将模具工作温度稳定控制在180-220摄氏度的合理区间，既可以缩短铸件冷却定型周期提升生产效率，也能避免局部温度过高导致的模具型腔热疲劳开裂，延长模具整体使用寿命。模具的顶出机构采用顶杆顶出布局，顶杆位置均匀布置在铸件包紧力较大的筋位、凸台位置，顶出行程预留足够安全距离，保证开模后铸件可以顺利从动模型腔脱落，同时顶杆端面与型腔表面做齐平配磨处理，避免顶出痕迹影响铸件外观质量。整套模具的安装边界完全适配行业通用压铸机的装模尺寸，模座上的压板槽、定位圈、浇口套尺寸均符合行业通用标准，无需额外改装即可快速上机调试，成型出的铸件尺寸一致性好，表面光洁度高，可满足中小批量铝合金结构件的稳定生产需求。
