砂型铸造用无瓶成型压印设备结构

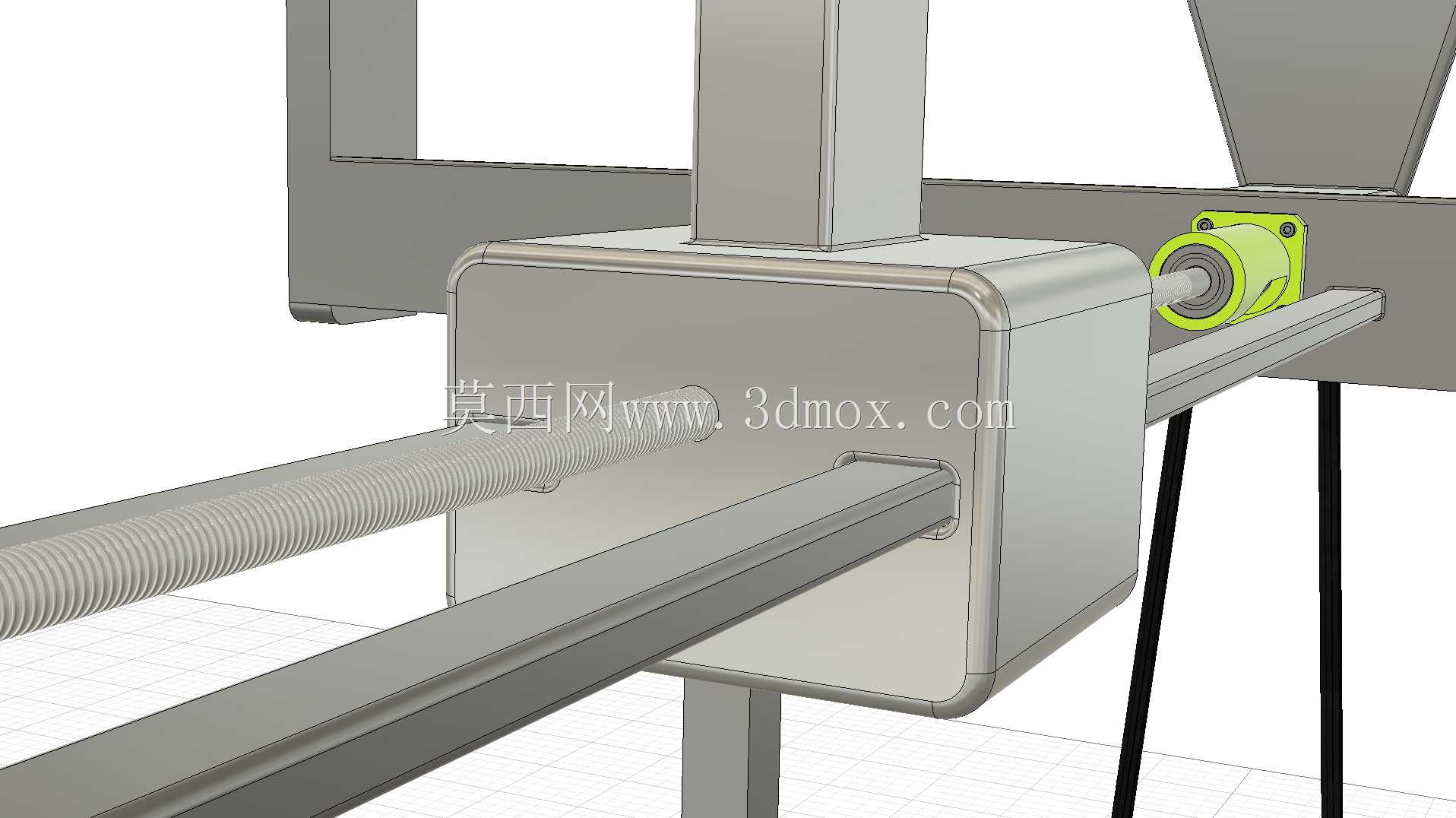

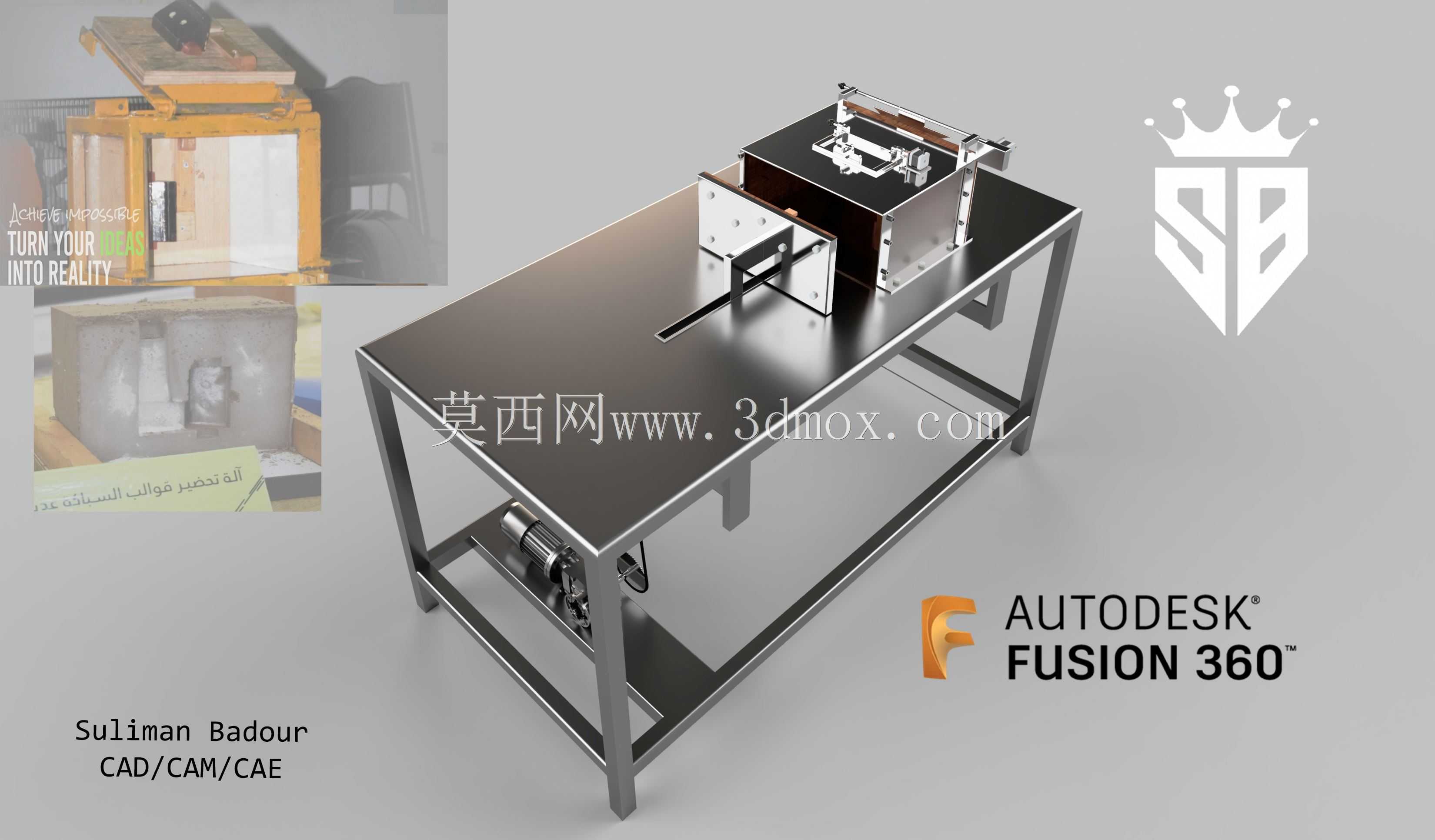

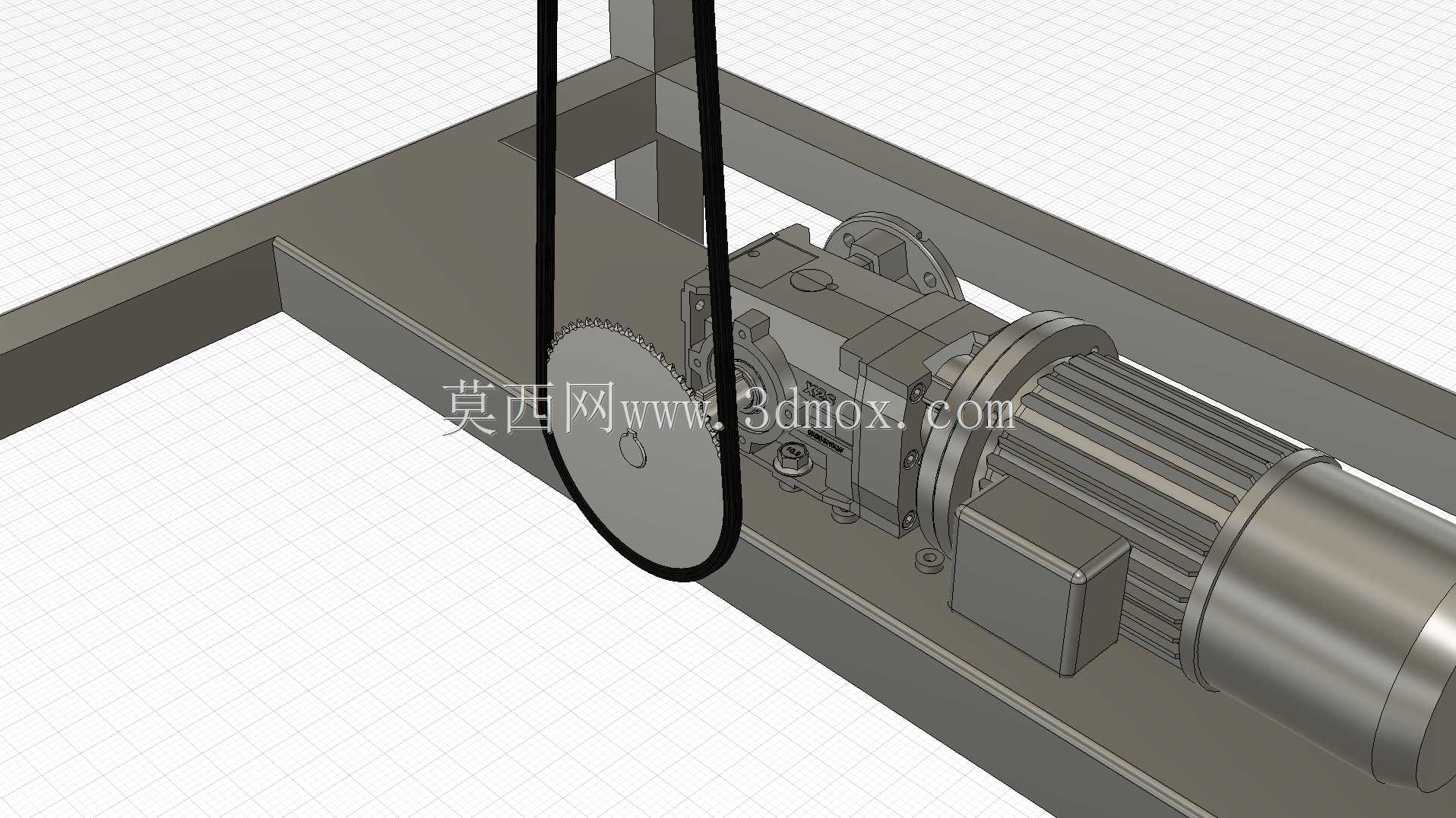

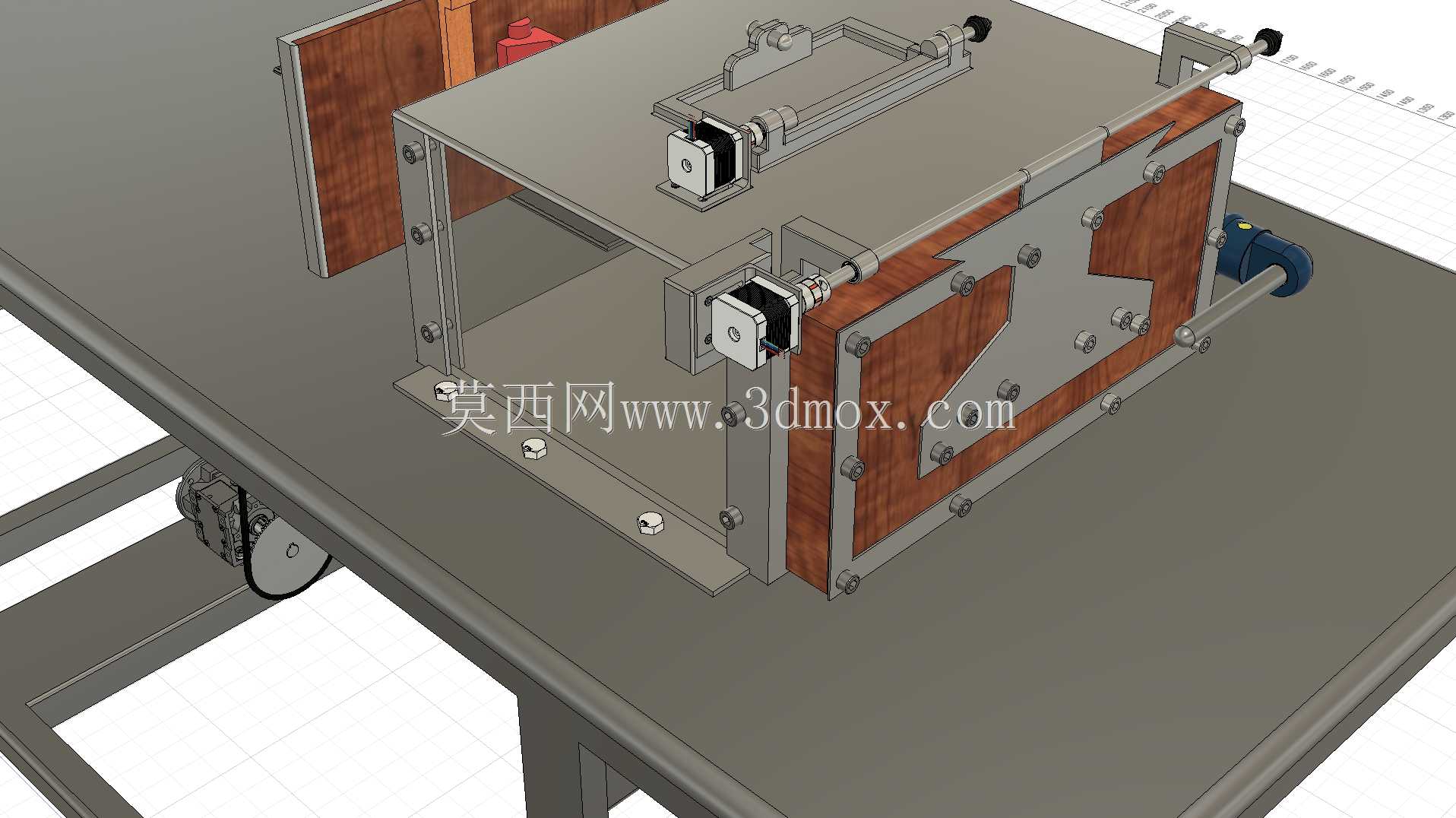

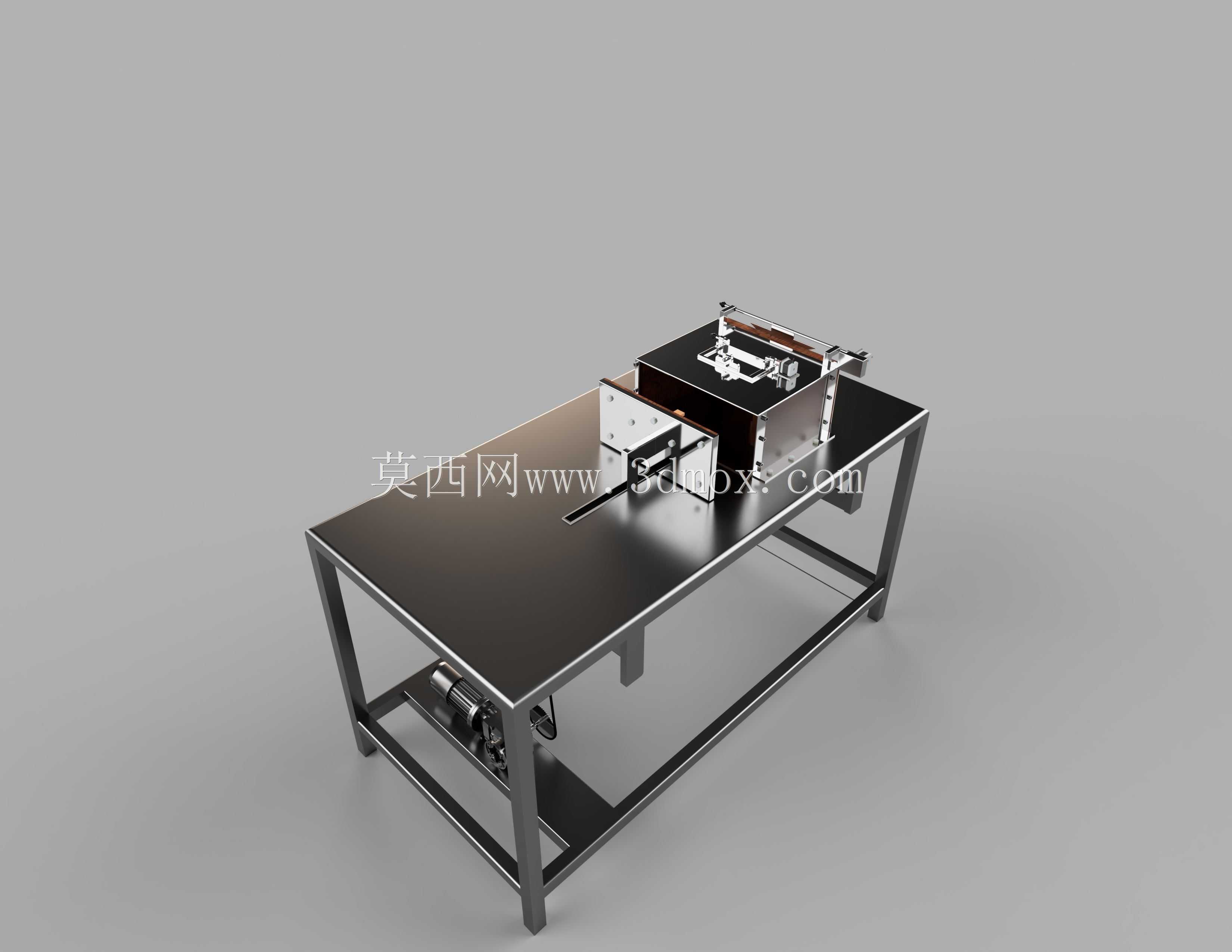

该设备主要面向砂型铸造生产场景，针对中小规格铸件的砂型快速成型需求设计，可直接部署在铸造车间的造型工位，替代传统人工填砂、压实、起模的繁琐工序，适配批量连续生产的铸造产线节奏，尤其适合对砂型紧实度均匀性、成型尺寸一致性要求较高的铸件生产环节，能够有效降低人工造型带来的尺寸偏差与紧实度不均问题，减少后续铸件的砂眼、错型等缺陷。设备整体采用台式机架布局，主体支撑框架为方管焊接成型的落地式结构，工作台面采用平整金属板材加工，预留了砂料填装与型砂压实的操作工位，机架下层预留了动力组件的安装空间，整体安装边界适配常规车间工位的占地要求，无需额外改造地面基础即可完成部署，工作台高度符合人工操作的人机工程学尺寸，操作人员可站在设备正面完成砂框放置、填砂、取模的全流程操作。设备核心功能围绕砂型的自动化压印成型设计，通过内置的传动机构传递稳定的压实力度，确保型砂在砂框内被均匀压实，相比传统手工舂砂的作业方式，能够稳定控制每次压印的行程与压力，保证同批次砂型的紧实度偏差控制在极小范围内，同时设备集成了精准的起模导向结构，在压印完成后可平稳带动成型模具脱离砂型，避免起模过程中蹭坏砂型边角、造成砂型缺损。设计过程中重点优化了运动链路的传动稳定性，将动力组件布置在机架下层区域，通过刚性传动结构连接上部的压印执行端，减少动力传输过程中的行程损耗，同时在压印工位设置了定位结构，确保每次砂框放置的位置精准对齐模具，避免压印错位；设备的无瓶成型结构是针对传统砂型造型的痛点优化，省略了多余的储料瓶结构，直接通过工位配合完成填砂压实，简化了设备的整体结构，降低了后期维护的复杂度，同时提升了成型作业的速度，能够实现高频率的连续循环作业，适配高产批量的铸造生产需求，可重复完成标准化的砂型成型动作，大幅降低造型工序的人工劳动强度，提升铸造产线前端造型环节的作业效率与成型质量稳定性。
