酒缸用带手轮快开式人孔圆盖结构

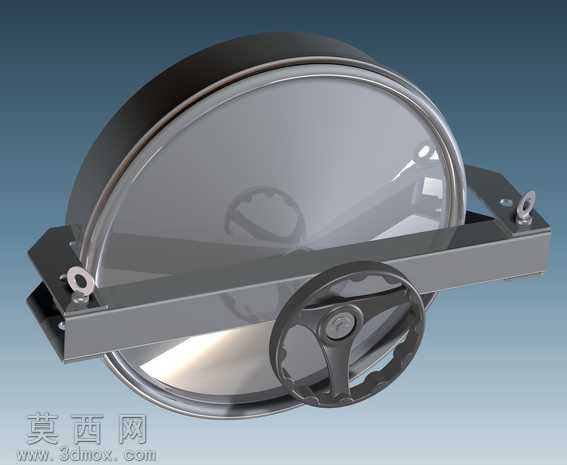

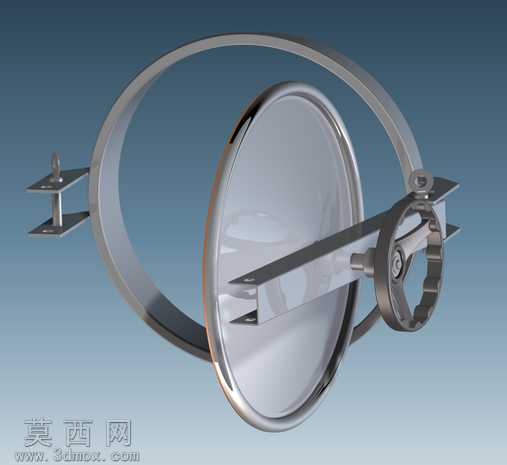

本作品为酒缸配套使用的快开式人孔圆盖三维模型，建模过程严格遵循食品级承压容器的设计规范，先通过基准平面定位绘制圆形盖体的轮廓草图，以旋转凸台命令生成盖体的基础实体，再对盖体边缘做倒圆角处理，消除尖锐棱角同时避免应力集中。盖体密封面位置单独做环形凹槽结构，用于嵌入食品级密封胶圈，保证酒缸存储过程中的密封性能，防止酒体挥发与外界杂质进入。压臂结构采用矩形截面型材建模，通过装配约束与盖体两侧的吊耳铰接，保证压臂可绕铰接轴灵活转动，压臂中部设置与手轮配合的螺纹传动座，手轮部分单独建模，轮缘做防滑纹理设计，轮毂位置设置与传动螺杆匹配的内螺纹结构，转动手轮时可通过螺纹传动带动压臂下压，实现盖体的压紧密封，反向转动即可快速开盖，无需额外工具，适配酒缸频繁开启取料、投料的使用场景。材质渲染阶段，盖体主体赋予304不锈钢材质，调整金属粗糙度参数模拟食品级不锈钢的哑光抛光质感，压臂与手轮部分分别赋予碳钢喷塑与铸铁材质，区分不同部件的材质视觉差异，密封胶圈赋予半透明硅胶材质，还原密封件的弹性质感。整体装配过程严格校验各部件的运动干涉情况，模拟手轮转动全行程中压臂的运动轨迹，保证开合过程无卡滞，铰接位置的吊耳做加厚处理，提升结构承重强度，适配酒缸内微压工况下的使用需求。设计过程中充分考虑食品接触场景的卫生要求，所有与酒体或缸口接触的位置均做圆弧过渡处理，无清洁死角，避免物料残留滋生细菌，整体结构紧凑，操作便捷，兼顾密封性能与使用便利性，可直接用于食品酿造存储类容器的人孔结构设计参考，也可作为通用快开承压人孔的结构设计模板，适配不同尺寸规格的罐体密封需求。
