高精度级进冲压模具三维结构设计

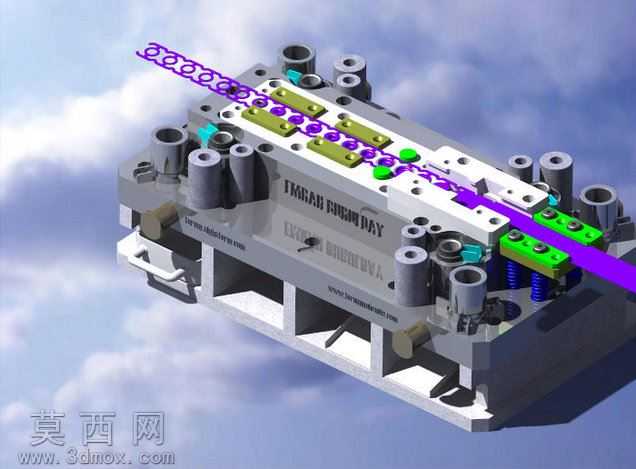

本作品为连续冲压成型用级进模具的三维建模设计成果，建模过程严格遵循冲压模具设计规范，完整还原了级进模多工位连续作业的核心结构。建模阶段对模具各组成部件进行了精细化参数化构建，从上模座、下模座的基础承载结构，到导柱导套的精密导向组件，再到各工位的凸模、凹模镶块，以及卸料板、弹簧复位组件、定位销、紧固螺钉等附属零件，均按照实际加工装配的尺寸比例完成建模，各零件间的装配间隙、配合公差均参考实际冲压生产的工艺要求进行设置，确保虚拟装配状态下无干涉、错位问题。渲染阶段采用了写实工业渲染方案，对模具主体金属结构赋予了磨砂合金钢材质，精准还原了模具钢经精加工后的哑光金属质感，对导向、复位类运动部件赋予了高亮抛光金属材质，区分不同功能零件的材质特性，对紫色料带赋予了冲压带材的金属光泽材质，清晰展示料带在模具内的送进路径，背景采用淡蓝色云层渐变环境，搭配柔和的定向光源与环境补光，既突出模具的立体结构层次，也清晰呈现各工位的布局逻辑。结构设计上采用多工位依次排布的方案，沿料带送进方向依次设置冲裁、成型、精整等工位，通过导正销实现料带的精准步距定位，弹性卸料结构保证冲压完成后料带与凸模顺利分离，独立镶块式的凸凹模设计便于后期磨损后的更换维护，上下模的导向组件采用高精度导柱导套配合，保证连续冲压过程中的合模精度。设计思路围绕连续高效冲压的生产需求展开，在保证模具结构强度的前提下优化各部件的空间布局，兼顾模具的加工工艺性与装配便利性，完整复现了级进模从料带送入到成品工件输出的全流程结构逻辑，可用于冲压模具结构教学、工艺方案验证以及生产参考使用。
