多工位级进冲压模具三维结构设计

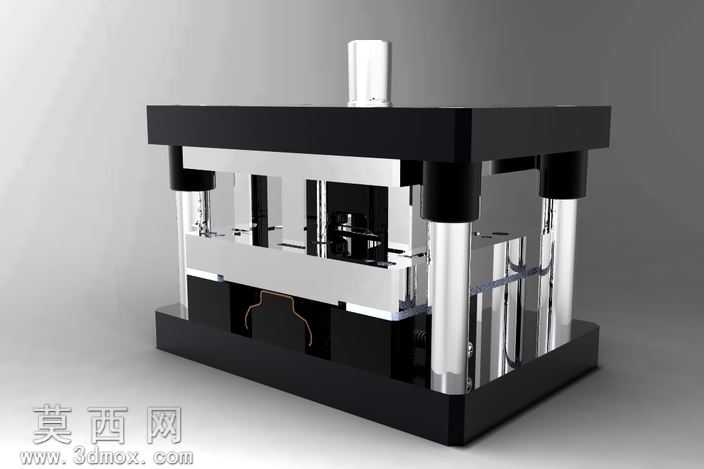

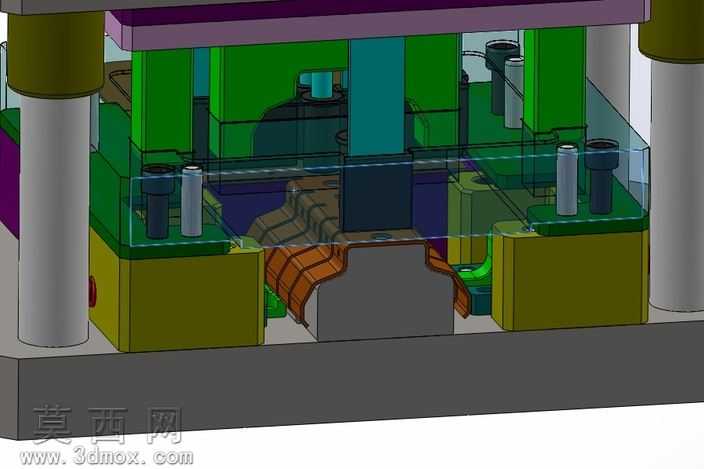

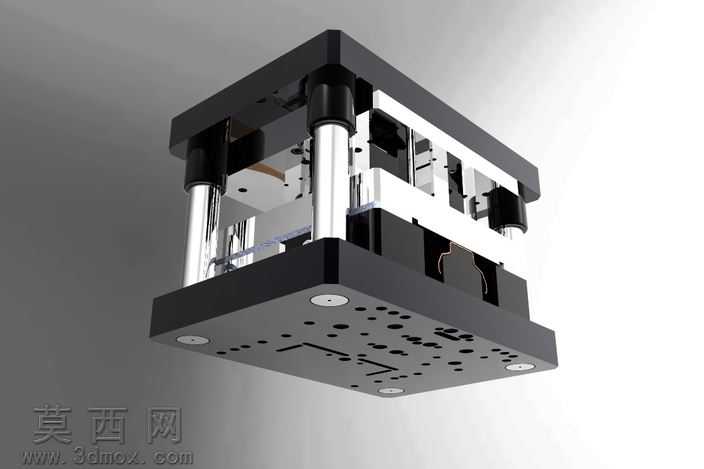

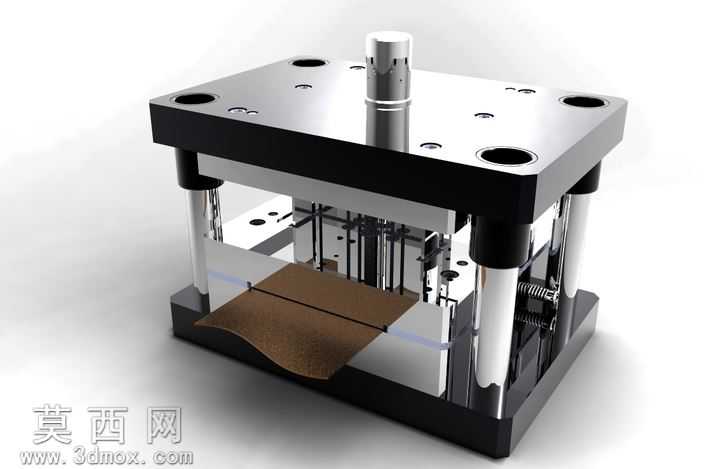

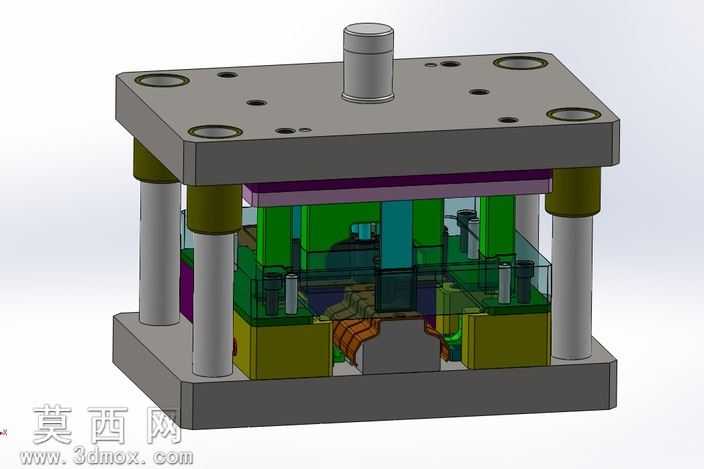

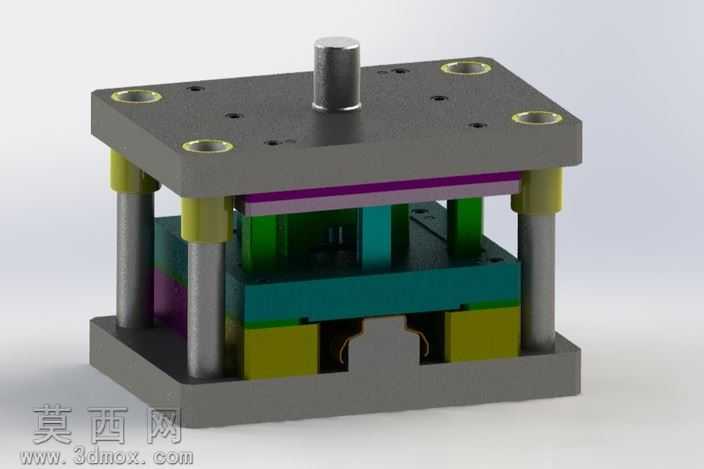

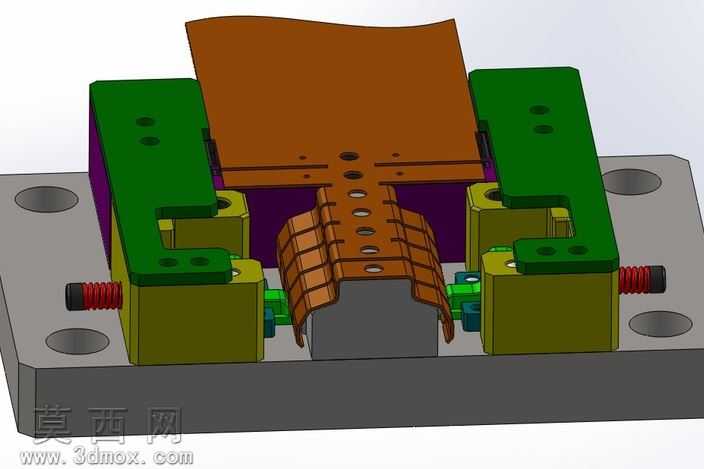

本作品为多工位级进冲压模具的三维建模设计成果，建模过程中严格遵循冷冲压模具的设计规范，对模具的各个组成部件进行了1:1比例的精准还原。建模阶段首先完成模架部分的搭建，上模座、下模座采用灰铸铁材质的视觉表现，通过材质参数调整还原铸铁件哑光、略带粗糙的表面质感，导柱导套部分采用轴承钢材质，设置高反光、金属冷色调的材质属性，清晰区分不同功能部件的材质差异。模具内部的凸模、凹模、卸料板、固定板等核心工作部件，根据工位排布逻辑依次完成建模，各个零件的装配间隙、配合关系完全符合实际生产中的装配要求，卸料弹簧采用标准化参数建模，还原弹簧的节距、线径、自由高度等细节，不同功能的垫板、固定板通过差异化的颜色材质进行区分，便于直观识别各层板件的功能分区。渲染阶段采用工作室环境光模式，通过多角度补光消除模型暗部死黑区域，清晰展现模具内部的层叠结构与装配关系，导柱与导套的配合段、凸模与凹模的刃口部分做了高光处理，突出核心工作部件的位置。设计思路上，该级进模采用四柱式模架结构，保证模具高速冲压过程中的运动精度与稳定性，卸料板采用弹性卸料结构，能够在冲压过程中压紧料带，防止冲压过程中材料翘曲变形，多工位的排布设计可在一次滑块行程中完成多道冲压工序，有效提升冲压生产效率，各工位的凸模固定方式采用挂台固定与压板固定结合的形式，兼顾装配便捷性与使用可靠性，模具的限位柱、安装孔、定位销等辅助结构均按照行业标准完成建模，完整还原真实级进模的全部结构细节，可用于模具结构教学、装配工艺演示等场景。
