瓶开瓶器级进冲压模具结构设计

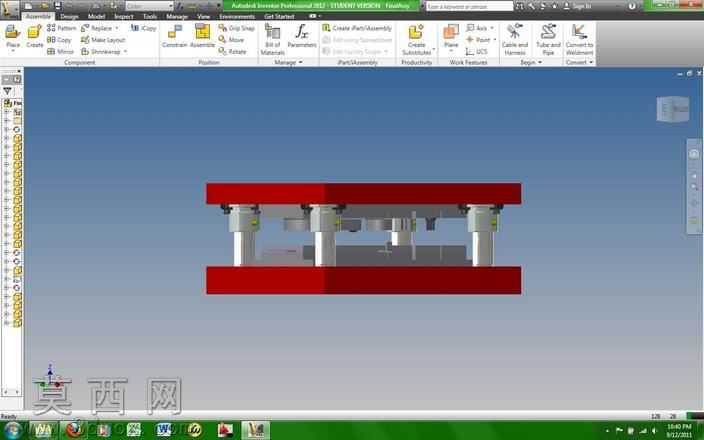

本作品为瓶开瓶器加工所用的级进模套三维结构模型，整体采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循冲压级进模的设计规范与装配逻辑，完整还原了级进模上下模架、导向组件、工作零件等核心结构的配合关系。模型渲染阶段针对不同零部件赋予了差异化的材质表现：上下模座采用哑光金属红漆材质模拟实际模架的漆面效果，导柱导套组件赋予亮面镀铬金属材质体现导向件的高精度加工质感，内部成型、冲裁工位的工作零件则采用高硬度模具钢的哑光金属质感，通过材质区分清晰展现各部件的功能属性与装配层级。结构设计上，该级进模套采用标准后侧导柱模架结构，四根高精度导柱均匀分布在模架四角，保障上下模合模过程的导向精度与重复定位稳定性，上下模座之间预留了足够的工位排布空间，可适配开瓶器冲压过程中的多工序连续作业需求，包括开瓶器轮廓冲裁、弯折成型、落料等工位的安装定位，模架整体刚度经过结构校核，可承受连续冲压过程中的交变载荷，避免冲压过程中出现模架变形影响工件精度的问题。设计思路围绕开瓶器的量产加工需求展开，级进模结构可实现带料连续送进冲压，无需多次单工序定位，大幅提升开瓶器的冲压生产效率，模套作为级进模的基础承载部件，所有安装孔位、导向孔位均采用参数化驱动设计，可根据实际冲压设备的参数、开瓶器的具体尺寸调整对应参数，快速适配不同规格的开瓶器冲压生产需求。模型装配过程中严格遵循实际模具的装配顺序，所有配合面均设置了符合机械设计标准的配合公差，导向组件采用间隙配合保障滑动顺畅，工作零件安装位采用过盈配合保障连接刚性，整体模型无干涉、无冗余结构，可直接用于模具设计的参考教学、结构验证，也可作为同类型冲压级进模设计的基础模板，帮助设计人员快速完成模架部分的选型与结构搭建，缩短模具设计周期。
