固体工程板连续冲压成型模具设计

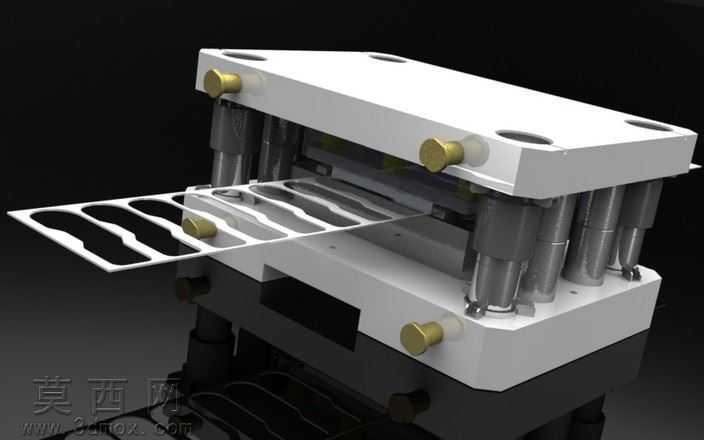

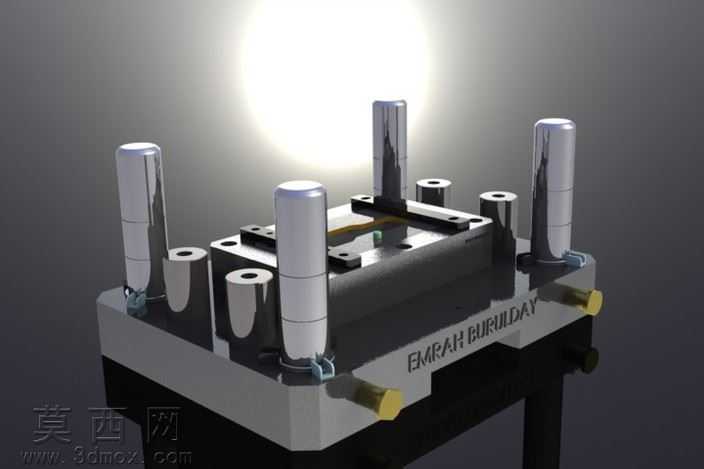

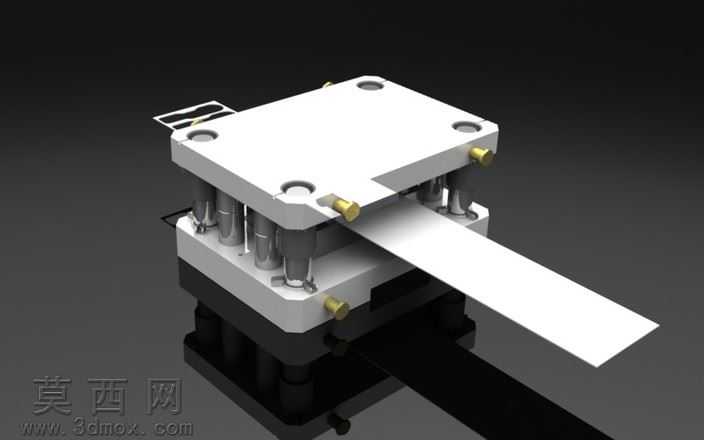

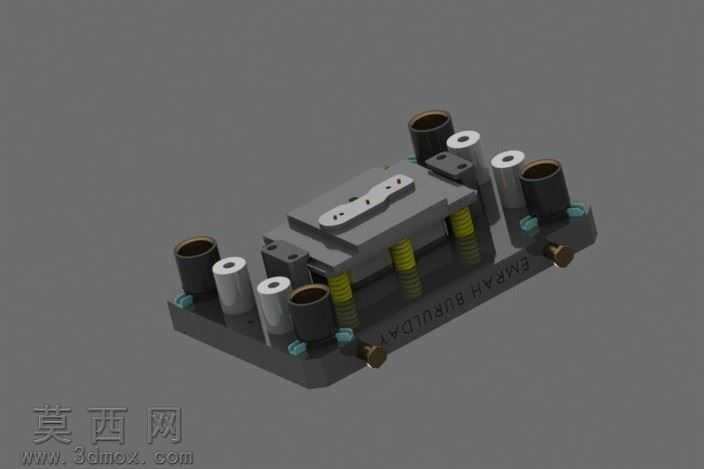

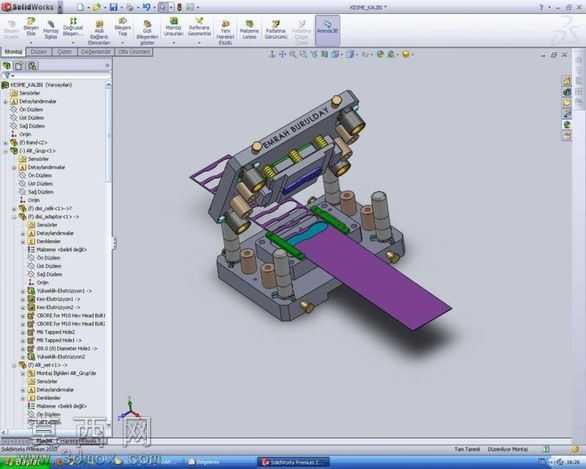

本套固体工程板模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模组件、凹模镶块、定位销、紧固螺钉、卸料弹性元件等所有零部件进行1:1等比例建模，确保各部件装配间隙符合实际生产公差要求。渲染阶段采用工业级写实渲染方案，模座部分赋予磨砂金属材质，还原铸铁模座的哑光金属质感，导柱导套等运动配合部件赋予抛光合金钢材质，体现高精密加工的光洁表面特性，紧固螺钉、定位销等标准件做镀锌防锈材质处理，送料的固体工程板材赋予哑光工程板材材质，通过三点布光方案突出模具分层结构与运动配合关系，清晰展示条料送进、凸模下压冲压、卸料复位的完整工位逻辑。结构设计上采用多层叠装模架结构，上下模座通过四角布置的导柱导套实现高精度导向，保证冲压过程中凸凹模的对中精度，避免冲裁间隙不均导致的毛刺、崩刃问题；凸模采用快换式安装结构，通过压板与紧固螺钉固定在上模座，便于后期磨损后快速更换维护；凹模采用镶块式设计，将易磨损的刃口部分单独制作成硬质合金镶块嵌入下模座，降低模具整体维护成本；卸料板内置弹性卸料元件，冲压完成后可将卡滞在凸模上的板材平稳卸下，同时设置侧刃定位结构，对送进的条料进行精准定距，保证每一步冲压的工位精度满足固体工程板的加工尺寸要求。设计思路围绕固体工程板的连续冲压加工需求展开，将多道冲压工序集成在单套模具上，条料沿导料板从模具一侧连续送进，依次完成冲裁、成型等多道工序，无需多次周转定位，有效提升固体工程板的加工效率与成型精度，整体结构紧凑，各部件受力分布均匀，可适配常规机械式压力机的安装尺寸，满足批量生产的使用需求。
