带安装支架双十字万向传动轴结构

该万向传动结构主要应用于存在轴线夹角、或工作过程中两轴相对位置会发生动态偏移的动力传输场景，常见于工业设备的动力输出端与执行端之间的扭矩传递，可适配小范围的安装角度偏差，补偿设备运行中产生的轴向与角向位移，避免刚性连接带来的轴系憋劲、轴承过载、连接件断裂等问题，保障动力传输的平顺性与可靠性。

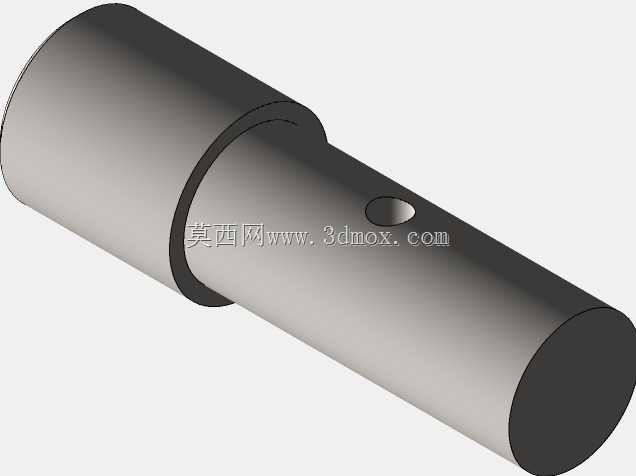

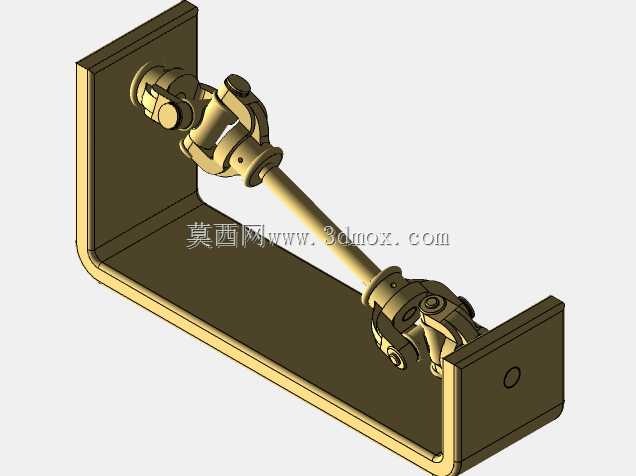

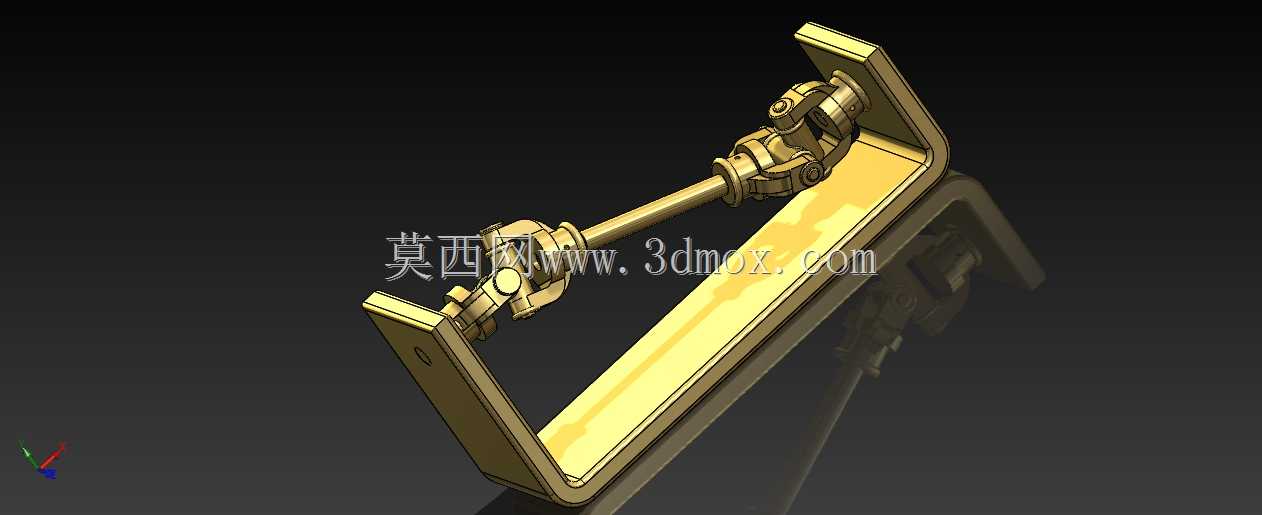

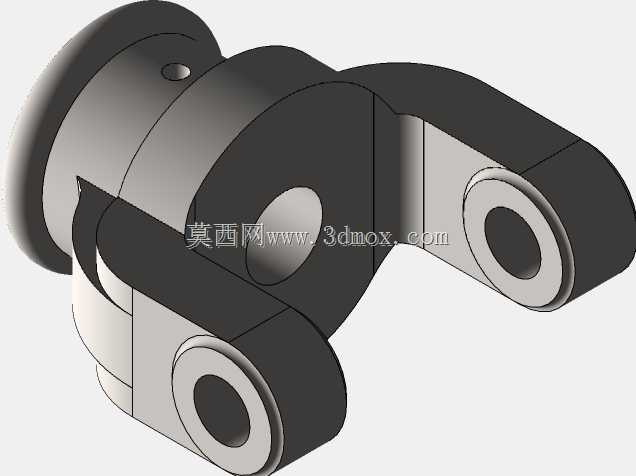

整套结构包含两组十字万向节、中间传动轴以及配套的U型安装支架，十字万向节采用十字轴配合叉形接头的经典结构，十字轴的四个轴颈分别与两端叉架的轴孔配合，可实现两轴之间在一定角度范围内的灵活摆动，单节万向节可适配的轴线偏角通常在15°到25°区间，双节串联布置的形式可进一步扩大角度补偿范围，同时能抵消单节万向节传动时产生的转速波动，让输出端的转速更平稳，降低传动过程中的振动与冲击。中间传动轴为等直径实心轴结构，两端分别与两组万向节的内叉架刚性连接，负责传递两组万向节之间的扭矩，轴身做了等强度设计，在满足扭矩传递需求的前提下控制整体重量，降低转动惯量，减少高速运转时的动不平衡量。

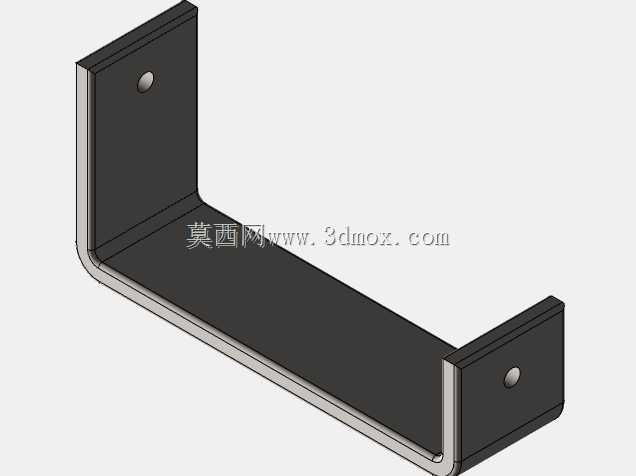

配套的U型安装支架为折弯成型的刚性支撑结构，两侧的安装板开有同轴的装配孔位，用于将整套万向传动组件固定在设备的机架上，支架的折弯半径、安装孔的中心距都经过匹配设计，既保证支架自身的结构刚度，避免传动过程中支架产生形变影响传动精度，也预留了足够的摆动空间，让万向节在最大偏角状态下也不会与支架发生运动干涉。安装时需保证两端连接轴的轴线与万向节叉架的对中精度，控制初始安装偏角在合理区间，同时在十字轴的轴颈位置预留润滑通道，方便定期加注润滑脂，降低运动副的磨损，延长部件的使用寿命。整套结构的外形尺寸适配中小功率的动力传输场景，安装边界紧凑，可直接替换同规格的刚性传动轴，无需对原有设备的安装位做大幅改动，适配性较强。
