适配FDM桌面3D打印机的多笔2D绘图改装组件

这套多笔绘图改装组件，主要面向桌面级FDM3D打印机的功能拓展场景，能够在不改动打印机核心运动架构的前提下，让原本仅具备熔融堆积成型能力的设备，快速获得平面多色绘图、标记、线稿绘制的能力，覆盖创客DIY创作、中小学科创教学演示、小型文创产品快速打样、PCB线路板表层标记绘制、纸质模板快速出图等多个实用场景，无需额外购置独立的数控绘图设备，就能挖掘现有桌面3D打印机的更多使用价值。

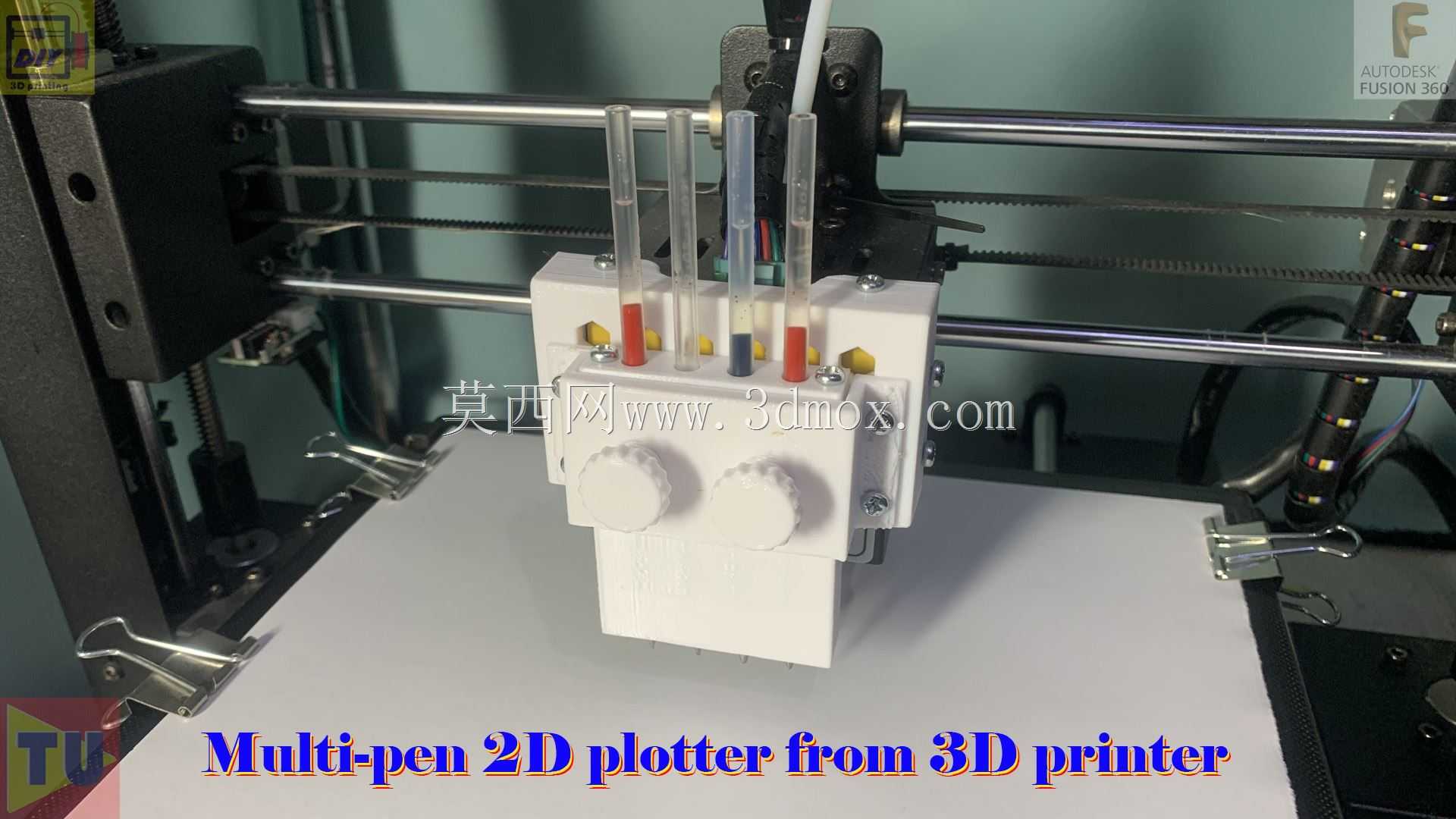

从实际用途来看，该组件替换原有挤出头安装位后，可同时装载4支不同色彩的书写绘图笔，通过打印机原有XYZ三轴的运动控制，实现不同笔位的自动切换，完成多色线条的连续绘制，既可以在普通打印纸、铜版纸等平面介质上绘制矢量线稿、工程草图、创意涂鸦，也可以在3D打印完成的制件表面做定位标记、分色线条绘制，解决了单绘图笔改装需要频繁手动换笔、换色流程繁琐的痛点，大幅提升平面绘图作业的效率。

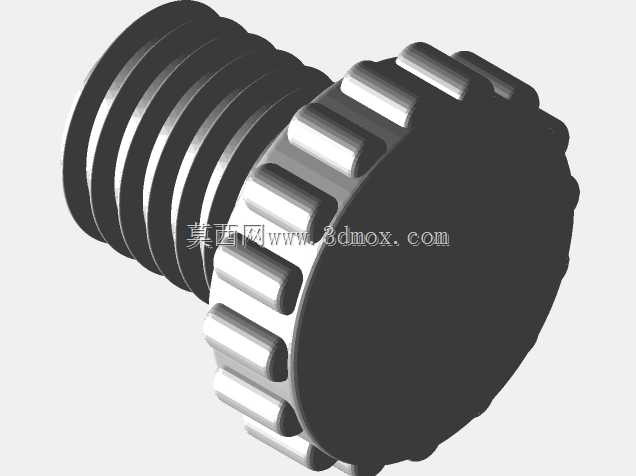

在功能特性上，该组件采用模块化的分体式设计，主体安装基座通过螺丝与打印机的X轴滑台直接固定，不需要对打印机原有结构做打孔、切割等破坏性改装，安装后不会干涉打印机原有运动行程；笔夹位置设计有可调式压紧结构，能够适配不同直径的常规书写笔、马克笔、针管笔，笔的伸出长度可以通过侧面的调节旋钮微调，保证绘图过程中笔尖与介质表面的接触压力适中，既不会因为压力过大刮破纸面，也不会因为压力过浅出现断墨、线条虚浮的问题；笔位切换依靠Z轴的小幅抬升配合X轴的横向位移实现，不需要额外加装舵机、电机等驱动部件，完全复用打印机原有运动系统，改装成本极低，运行稳定性强。

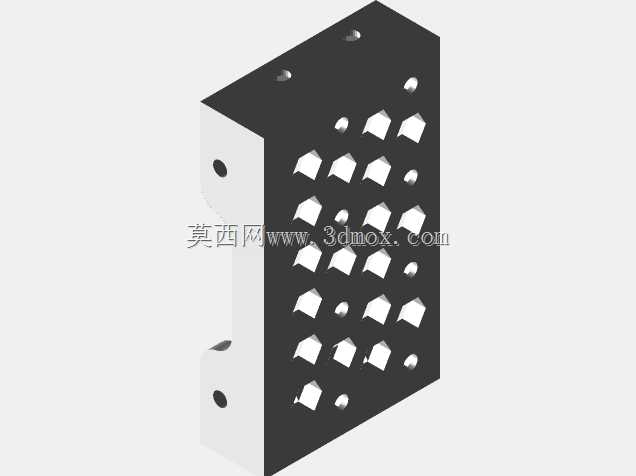

设计思路上，整套组件优先考虑改装的通用性与易用性，安装基座的孔位匹配主流桌面级i3结构3D打印机的挤出头安装标准，用户可以根据自身设备的安装孔距微调固定位置，适配绝大多数同结构的桌面设备；组件整体采用轻量化设计，整体重量远低于常规挤出头总成，不会增加X轴运动负载，避免长时间运行导致的皮带磨损、电机过载问题；笔架部分做了镂空减重处理，同时预留了笔帽的临时放置位，换笔操作时可以临时收纳笔帽，避免墨水干涸。

从安装边界与外形尺寸来看，组件整体宽度控制在120mm以内，安装后在X轴方向的突出量不超过原有挤出头的边界，不会触碰到打印机两侧的机架；Z轴方向安装后，最低点与原有挤出头的喷嘴最低点保持一致的基准高度，用户只需要重新校准一次Z轴零点，就可以直接使用绘图功能，不需要反复调整设备的行程限位；Y轴方向的厚度控制在60mm以内，不会影响热床平台的正常移动，也不会和打印机的框架结构产生运动干涉，完全保留打印机原有的最大打印幅面，绘图作业的有效幅面与设备原有成型幅面完全一致，不会因为加装组件压缩可用作业空间。
